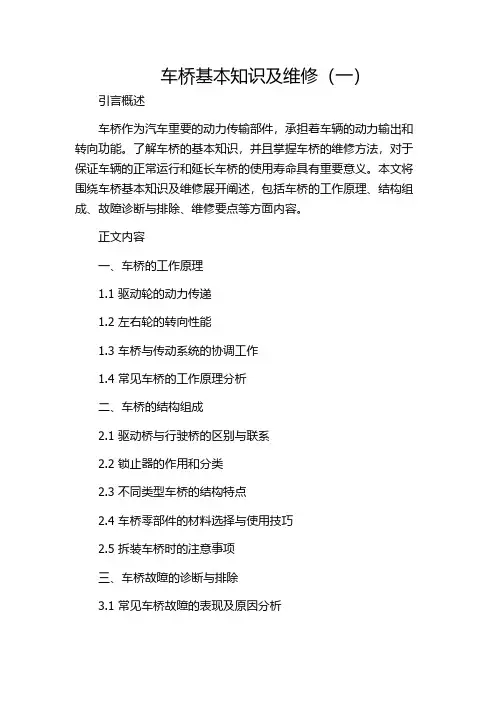

车桥基本知识及维修（一）引言概述
车桥作为汽车重要的动力传输部件，承担着车辆的动力输出和转向功能。

了解车桥的基本知识，并且掌握车桥的维修方法，对于保证车辆的正常运行和延长车桥的使用寿命具有重要意义。

本文将围绕车桥基本知识及维修展开阐述，包括车桥的工作原理、结构组成、故障诊断与排除、维修要点等方面内容。

正文内容
一、车桥的工作原理
1.1 驱动轮的动力传递
1.2 左右轮的转向性能
1.3 车桥与传动系统的协调工作
1.4 常见车桥的工作原理分析
二、车桥的结构组成
2.1 驱动桥与行驶桥的区别与联系
2.2 锁止器的作用和分类
2.3 不同类型车桥的结构特点
2.4 车桥零部件的材料选择与使用技巧
2.5 拆装车桥时的注意事项
三、车桥故障的诊断与排除
3.1 常见车桥故障的表现及原因分析
3.2 车桥故障的精确诊断方法
3.3 故障排除时的常用工具和设备
3.4 常见车桥故障的维修技巧与经验分享
3.5 预防故障的常见措施与建议
四、车桥维修要点
4.1 维修前的准备工作
4.2 车桥维修的基本步骤与流程
4.3 常见车桥维修工具和设备
4.4 车桥维修中的安全注意事项
4.5 车桥维修的常见问题与解决方法
五、总结
通过对车桥的基本知识和维修要点的介绍，我们了解了车桥的工作原理、结构组成，掌握了车桥故障的诊断与排除方法，并了解了车桥维修的要点和注意事项。

良好的车桥维修能够确保车辆正常运行和延长车桥的使用寿命，对于保证行车安全和经济性具有重要意义。

在日常维护保养中，我们应注重车桥的维护，及时发现并解决车桥存在的问题，提高车辆的可靠性和使用寿命。

车车桥结构图文讲解车车桥结构图文讲解● 车桥的结构卡车一般采用发动机前置，后轮驱动的布置方法。

一般情况下，前桥都是转向桥，而驱动桥在后桥。

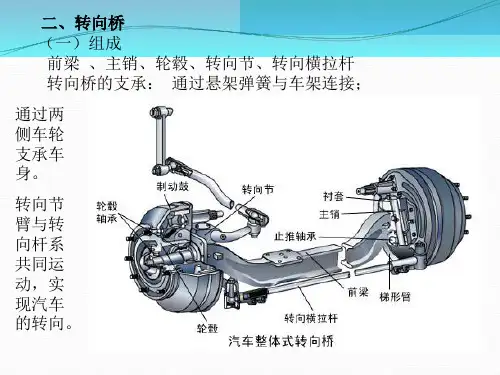

前桥的结构卡车前桥由主要由前梁，转向节，主销和轮毂等部分组成。

车桥两端与转向节绞接。

前梁的中部为实心或空心梁。

● 驱动桥结构驱动桥位于汽车传动系统的末端，主要由主减速器、差速器、半轴和驱动桥壳等组成。

1．主减速器主减速器一般用来改变传动方向，降低转速，增大扭矩，保证汽车有足够的驱动力和适当的速度。

主减速器类型较多，有单级、双级、双速、轮边减速器等。

1）单级主减速器由一对减速齿轮实现减速的装置，称为单级减速器。

其结构简单，重量轻。

2）双级主减速器对一些载重较大的载重汽车，要求较大的减速比，用单级主减速器传动，则从动齿轮的直径就必须增大，会影响驱动桥的离地间隙，所以采用两次减速，通常称为双级减速器。

双级减速器有两组减速齿轮，实现两次减速增扭。

为提高锥形齿轮副的啮合平稳性和强度，第一级减速齿轮副是螺旋锥齿轮。

二级齿轮副是斜齿圆柱齿轮。

主动圆锥齿轮旋转，带动从动圆锥齿轮旋转，从而完成一级减速。

第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转，并带动从动圆柱齿轮旋转，进行第二级减速。

因从动圆柱齿轮安装于差速器外壳上，所以，当从动圆柱齿轮转动时，通过差速器和半轴即驱动车轮转动。

3）轮边减速器一般来说，采用轮边减速器是为了提高汽车的驱动力，以满足或修正整个传动系统驱动力的匹配。

目前采用的轮边减速器，就是为满足整个传动系统匹配的需要，而增加的一套降速增扭的齿轮传动装置。

从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器，再从主减速器的输出端传递到轮边减速器及车轮，以驱动汽车行驶。

在这一过程中，轮边减速器的工作原理就是把主减速器传递的转速和扭矩经过其降速增扭后，再传递到车轮，以便使车轮在地面着力的反作用下，产生较大驱动力。

2．差速器差速器用以连接左右半轴，可使两侧车轮以不同角速度旋转同时传递扭矩。

车桥知识培训讲义一、车桥概述车桥是汽车或其他机动车辆的重要部件之一，它承担着传动、悬挂及制动等重要功能。

车桥又称为汽车的传动桥，负责将动力从引擎传递到驱动轮上，并通过悬挂系统支撑车辆，保证车辆在行驶过程中的平稳性和舒适性。

二、车桥的结构及分类车桥的主要结构包括驱动桥、非驱动桥及转向桥。

其中驱动桥指的是通过传动轴传递动力的桥梁，而非驱动桥则是不直接传递动力，主要起到支撑和转向的作用。

根据车辆的驱动方式不同，车桥可分为前驱桥、后驱桥及全驱桥。

前驱桥主要为前置发动机前驱车型设计，后驱桥主要为后置发动机后驱车型设计，而全驱桥则是可以同时传递动力到前后轮的设计。

三、车桥的工作原理1. 驱动桥的工作原理：当汽车发动机工作时，通过变速器将发动机的动力传递到车桥上的差速器，再由差速器将动力分配给左右两侧的轮胎，从而驱动车辆前进。

2. 非驱动桥的工作原理：非驱动桥主要通过悬挂系统支撑车身，并通过车轮将地面传递来的力量转移给车身，使得车身能够在颠簸路面上保持平稳。

3. 转向桥的工作原理：转向桥主要通过转向传动装置改变车轮的方向，以实现车辆的转向功能。

四、车桥的维护保养1. 定期更换差速器、轮毂和轴承的润滑油，确保车桥的正常工作。

2. 定期检查车轮的螺丝和螺母是否松动，避免因松动导致车轮脱落和车桥损坏。

3. 定期检查车桥底部是否有明显的擦痕或损坏，避免因碰撞或颠簸路面导致车桥受损。

4. 定期检查转向装置的工作状态，确保转向桥的正常工作。

五、车桥故障及对策1. 差速器异响：如果车桥传动过程中发出异常的响声，可能是差速器出现问题，需要及时检修或更换。

2. 轮毂渗油：如果车桥轮毂出现渗油现象，可能是轮毂密封件损坏，需要及时更换密封件并更换润滑油。

3. 车轮异响：如果车轮在行驶中出现异常的噪音，可能是轮毂轴承出现问题，需要及时更换轴承。

4. 车桥断裂：如果车桥断裂，可能是因为在行驶过程中受到了严重的冲击或挤压，需要更换新的车桥。

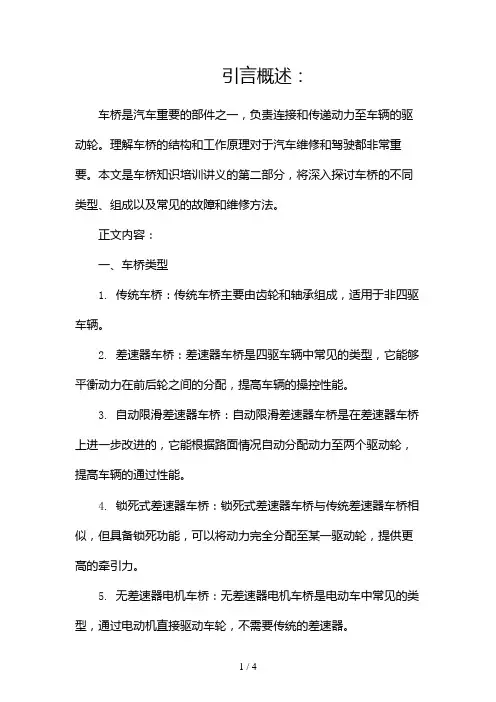

引言概述：车桥是汽车重要的部件之一，负责连接和传递动力至车辆的驱动轮。

理解车桥的结构和工作原理对于汽车维修和驾驶都非常重要。

本文是车桥知识培训讲义的第二部分，将深入探讨车桥的不同类型、组成以及常见的故障和维修方法。

正文内容：一、车桥类型1. 传统车桥：传统车桥主要由齿轮和轴承组成，适用于非四驱车辆。

2. 差速器车桥：差速器车桥是四驱车辆中常见的类型，它能够平衡动力在前后轮之间的分配，提高车辆的操控性能。

3. 自动限滑差速器车桥：自动限滑差速器车桥是在差速器车桥上进一步改进的，它能根据路面情况自动分配动力至两个驱动轮，提高车辆的通过性能。

4. 锁死式差速器车桥：锁死式差速器车桥与传统差速器车桥相似，但具备锁死功能，可以将动力完全分配至某一驱动轮，提供更高的牵引力。

5. 无差速器电机车桥：无差速器电机车桥是电动车中常见的类型，通过电动机直接驱动车轮，不需要传统的差速器。

二、车桥组成1. 驱动齿轮：驱动齿轮位于车桥的内部，通过传动装置将引擎产生的动力传输到车辆的驱动轮上。

2. 差速器：差速器位于驱动齿轮内部，用于平衡两个驱动轮之间的旋转速度差异，使车辆能够平稳转弯。

3. 副减速器：副减速器位于差速器后方，通过一系列齿轮传动，降低驱动轮的转速，提供更大的扭矩输出。

4. 轴承：车桥的轴承用于支撑和减少摩擦，确保齿轮和轴的顺畅运转。

5. 车桥壳体：车桥壳体作为车桥的外壳，用于固定和保护车桥内部的零部件。

三、常见故障与维修方法1. 齿轮磨损：由于长时间使用或使用不当，车桥齿轮可能会出现磨损现象。

维修方法包括更换磨损的齿轮、调整齿轮齿间间隙或修复齿轮表面。

2. 轴承失效：轴承故障常导致车桥的噪音和震动，需要检查并更换损坏的轴承。

3. 轴卡滑：当车辆在转弯时，如果差速器无法平衡两个驱动轮的旋转速度差异，可能会导致轴卡滑现象。

维修方法包括检查差速器工作状态、清洁或更换差速器油。

4. 车桥漏油：车桥漏油可能是由于密封件老化或损坏所致，需要更换密封件并检查密封表面的磨损情况。

车桥知识培训讲义一、引言车桥是汽车的重要组成部分，它承担着传递动力、支撑车辆重量和转向的功能，对车辆的性能和安全性有着至关重要的影响。

因此，对车桥知识的培训非常必要，能够帮助车辆驾驶员和维修人员更好地了解车桥的工作原理和维护方法，以确保车辆的正常运行和安全性。

二、车桥的类型和结构1. 根据传动方式的不同，车桥可以分为前驱车桥、后驱车桥和全驱车桥。

2. 车桥通常由齿轮箱、差速器、半轴和轮毂等部件组成。

3. 车桥的结构设计根据车辆的使用环境和功用需求，通常会有不同的设计和布局。

三、车桥的工作原理1. 传递动力：车桥能够将发动机输出的动力通过齿轮箱和差速器传递到车轮上，驱动车辆前进。

2. 支撑重量：车桥承受着车辆的整个重量，其结构设计能够有效地支持和分散车辆的重量。

3. 转向功能：车桥能够根据驾驶员的操作将动力传递到需要的车轮上，并通过转向系统控制车辆的转向。

四、车桥的维护和保养1. 定期更换润滑油：车桥齿轮箱和差速器内部的润滑油需要定期更换和检查，以确保其正常工作。

2. 注意清理和检查车桥部件：尤其是在恶劣的路况下，车桥部件容易受到灰尘、泥浆和水的侵蚀，需要定期清洗和检查。

3. 定期检查半轴：半轴是车桥的重要部件，需要定期检查其轴承和密封件是否正常。

五、车桥的故障和维修1. 常见故障：车桥在使用过程中可能出现的故障包括齿轮磨损、轴承损坏、密封件漏油等问题。

2. 维修方法：对于车桥的故障，需要根据具体情况进行维修或更换部件，确保车桥正常工作。

3. 注意安全：在进行车桥维修时，需要注意安全措施，避免意外伤害和事故发生。

六、车桥的性能调整和优化1. 调整差速器：差速器的调整能够影响车辆在转弯时的性能，需要根据实际情况进行调整。

2. 安装限滑差速器：在特定的使用环境下，安装限滑差速器能够提高车辆的通过性和操控性。

3. 调整车轮定位：车轮的定位调整能够影响车辆的操控性和稳定性，需要定期检查和调整。

七、结语车桥作为汽车的关键组成部分，对车辆的性能和安全性有着至关重要的影响。
