车桥结构原理介绍

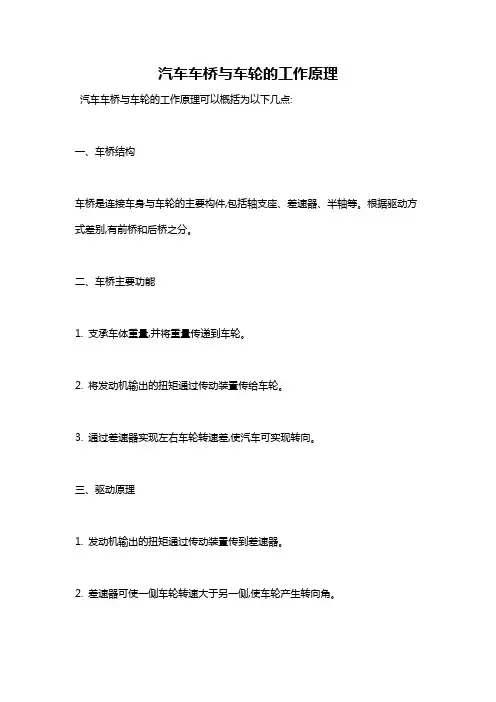

汽车车桥与车轮的工作原理
汽车车桥与车轮的工作原理可以概括为以下几点:
一、车桥结构
车桥是连接车身与车轮的主要构件,包括轴支座、差速器、半轴等。

根据驱动方式差别,有前桥和后桥之分。

二、车桥主要功能
1. 支承车体重量,并将重量传递到车轮。

2. 将发动机输出的扭矩通过传动装置传给车轮。

3. 通过差速器实现左右车轮转速差,使汽车可实现转向。

三、驱动原理
1. 发动机输出的扭矩通过传动装置传到差速器。

2. 差速器可使一侧车轮转速大于另一侧,使车轮产生转向角。

3. 从差速器输出的扭矩经半轴传到车轮,驱动车轮转动。

四、车轮的工作方式
1. 车轮与路面靠静摩擦力传递驱动力和制动力。

2. 车轮也承受车辆重量,其弹性PADDING吸收了路面震动。

3. 转向通过改变左右车轮的转向角来实现。

车桥和车轮的配合运作对汽车的驱动、转向和制动具有重要作用。

它们的工作状态直接影响汽车的操控性能。

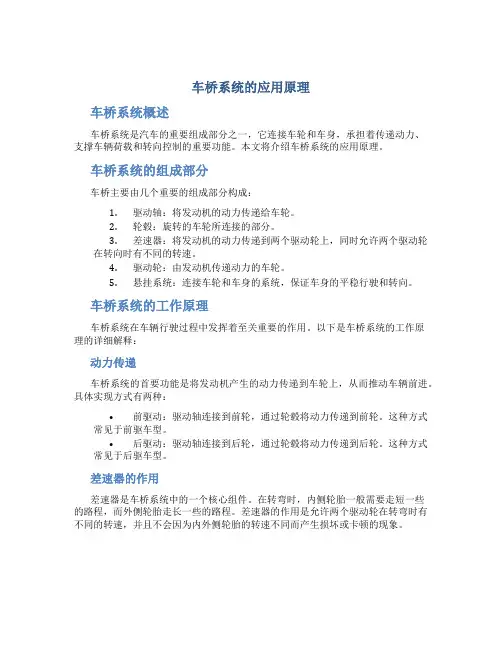

车桥系统的应用原理车桥系统概述车桥系统是汽车的重要组成部分之一，它连接车轮和车身，承担着传递动力、支撑车辆荷载和转向控制的重要功能。

本文将介绍车桥系统的应用原理。

车桥系统的组成部分车桥主要由几个重要的组成部分构成：1.驱动轴：将发动机的动力传递给车轮。

2.轮毂：旋转的车轮所连接的部分。

3.差速器：将发动机的动力传递到两个驱动轮上，同时允许两个驱动轮在转向时有不同的转速。

4.驱动轮：由发动机传递动力的车轮。

5.悬挂系统：连接车轮和车身的系统，保证车身的平稳行驶和转向。

车桥系统的工作原理车桥系统在车辆行驶过程中发挥着至关重要的作用。

以下是车桥系统的工作原理的详细解释：动力传递车桥系统的首要功能是将发动机产生的动力传递到车轮上，从而推动车辆前进。

具体实现方式有两种：•前驱动：驱动轴连接到前轮，通过轮毂将动力传递到前轮。

这种方式常见于前驱车型。

•后驱动：驱动轴连接到后轮，通过轮毂将动力传递到后轮。

这种方式常见于后驱车型。

差速器的作用差速器是车桥系统中的一个核心组件。

在转弯时，内侧轮胎一般需要走短一些的路程，而外侧轮胎走长一些的路程。

差速器的作用是允许两个驱动轮在转弯时有不同的转速，并且不会因为内外侧轮胎的转速不同而产生损坏或卡顿的现象。

悬挂系统的作用悬挂系统是连接车桥和车身的重要组件，它起到了支撑车身、减震、保持轮胎与地面接触的作用。

通过悬挂系统的弹性特性，可以使车辆在不平坦的路面上获得更好的稳定性和舒适性。

车桥系统的优化应用车桥系统的优化应用可以改善汽车的性能和驾驶体验。

以下是一些常见的优化应用：•轻量化设计：采用轻量化材料和结构设计，减少车桥系统的整体重量，提高燃油经济性和加速性能。

•高效传动系统：采用更先进的差速器设计，提高传动效率，降低能耗。

•悬挂系统调节：通过悬挂系统调节，可以根据不同驾驶条件和路况选择不同的悬挂刚度，提供更好的操控性和舒适性。

•智能控制系统：引入智能控制系统，通过传感器和算法实时监测车辆的状态，并根据需要调整车桥系统的工作参数，提高安全性和驾驶舒适性。

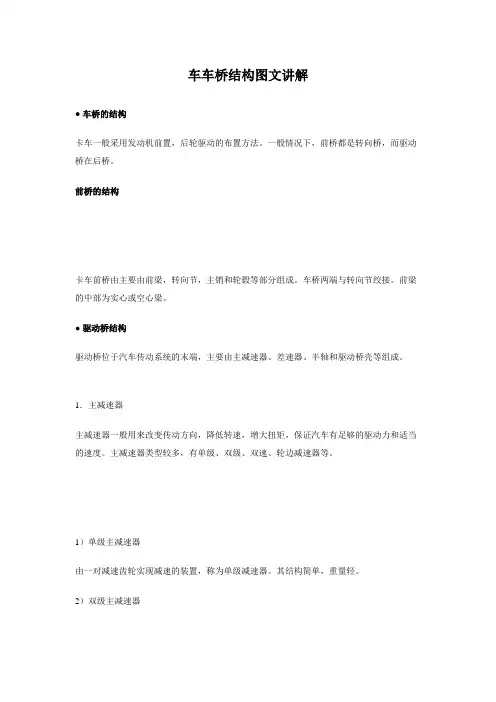

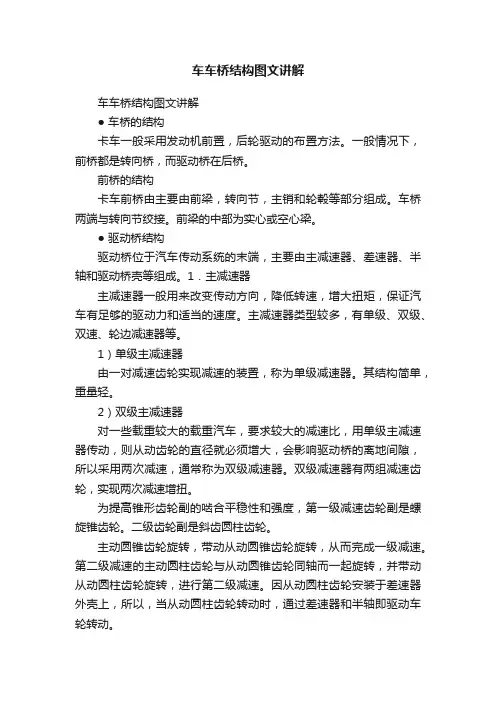

车车桥结构图文讲解车车桥结构图文讲解● 车桥的结构卡车一般采用发动机前置，后轮驱动的布置方法。

一般情况下，前桥都是转向桥，而驱动桥在后桥。

前桥的结构卡车前桥由主要由前梁，转向节，主销和轮毂等部分组成。

车桥两端与转向节绞接。

前梁的中部为实心或空心梁。

● 驱动桥结构驱动桥位于汽车传动系统的末端，主要由主减速器、差速器、半轴和驱动桥壳等组成。

1．主减速器主减速器一般用来改变传动方向，降低转速，增大扭矩，保证汽车有足够的驱动力和适当的速度。

主减速器类型较多，有单级、双级、双速、轮边减速器等。

1）单级主减速器由一对减速齿轮实现减速的装置，称为单级减速器。

其结构简单，重量轻。

2）双级主减速器对一些载重较大的载重汽车，要求较大的减速比，用单级主减速器传动，则从动齿轮的直径就必须增大，会影响驱动桥的离地间隙，所以采用两次减速，通常称为双级减速器。

双级减速器有两组减速齿轮，实现两次减速增扭。

为提高锥形齿轮副的啮合平稳性和强度，第一级减速齿轮副是螺旋锥齿轮。

二级齿轮副是斜齿圆柱齿轮。

主动圆锥齿轮旋转，带动从动圆锥齿轮旋转，从而完成一级减速。

第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转，并带动从动圆柱齿轮旋转，进行第二级减速。

因从动圆柱齿轮安装于差速器外壳上，所以，当从动圆柱齿轮转动时，通过差速器和半轴即驱动车轮转动。

3）轮边减速器一般来说，采用轮边减速器是为了提高汽车的驱动力，以满足或修正整个传动系统驱动力的匹配。

目前采用的轮边减速器，就是为满足整个传动系统匹配的需要，而增加的一套降速增扭的齿轮传动装置。

从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器，再从主减速器的输出端传递到轮边减速器及车轮，以驱动汽车行驶。

在这一过程中，轮边减速器的工作原理就是把主减速器传递的转速和扭矩经过其降速增扭后，再传递到车轮，以便使车轮在地面着力的反作用下，产生较大驱动力。

2．差速器差速器用以连接左右半轴，可使两侧车轮以不同角速度旋转同时传递扭矩。

车车桥结构图文讲解● 车桥的结构卡车一般采用发动机前置，后轮驱动的布置方法。

一般情况下，前桥都是转向桥，而驱动桥在后桥。

前桥的结构卡车前桥由主要由前梁，转向节，主销和轮毂等部分组成。

车桥两端与转向节绞接。

前梁的中部为实心或空心梁。

● 驱动桥结构驱动桥位于汽车传动系统的末端，主要由主减速器、差速器、半轴和驱动桥壳等组成。

1．主减速器主减速器一般用来改变传动方向，降低转速，增大扭矩，保证汽车有足够的驱动力和适当的速度。

主减速器类型较多，有单级、双级、双速、轮边减速器等。

1）单级主减速器由一对减速齿轮实现减速的装置，称为单级减速器。

其结构简单，重量轻。

2）双级主减速器对一些载重较大的载重汽车，要求较大的减速比，用单级主减速器传动，则从动齿轮的直径就必须增大，会影响驱动桥的离地间隙，所以采用两次减速，通常称为双级减速器。

双级减速器有两组减速齿轮，实现两次减速增扭。

为提高锥形齿轮副的啮合平稳性和强度，第一级减速齿轮副是螺旋锥齿轮。

二级齿轮副是斜齿圆柱齿轮。

主动圆锥齿轮旋转，带动从动圆锥齿轮旋转，从而完成一级减速。

第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转，并带动从动圆柱齿轮旋转，进行第二级减速。

因从动圆柱齿轮安装于差速器外壳上，所以，当从动圆柱齿轮转动时，通过差速器和半轴即驱动车轮转动。

3）轮边减速器一般来说，采用轮边减速器是为了提高汽车的驱动力，以满足或修正整个传动系统驱动力的匹配。

目前采用的轮边减速器，就是为满足整个传动系统匹配的需要，而增加的一套降速增扭的齿轮传动装置。

从发动机经离合器、变速器和分动器把动力传递到前、后桥的主减速器，再从主减速器的输出端传递到轮边减速器及车轮，以驱动汽车行驶。

在这一过程中，轮边减速器的工作原理就是把主减速器传递的转速和扭矩经过其降速增扭后，再传递到车轮，以便使车轮在地面着力的反作用下，产生较大驱动力。

2．差速器差速器用以连接左右半轴，可使两侧车轮以不同角速度旋转同时传递扭矩。

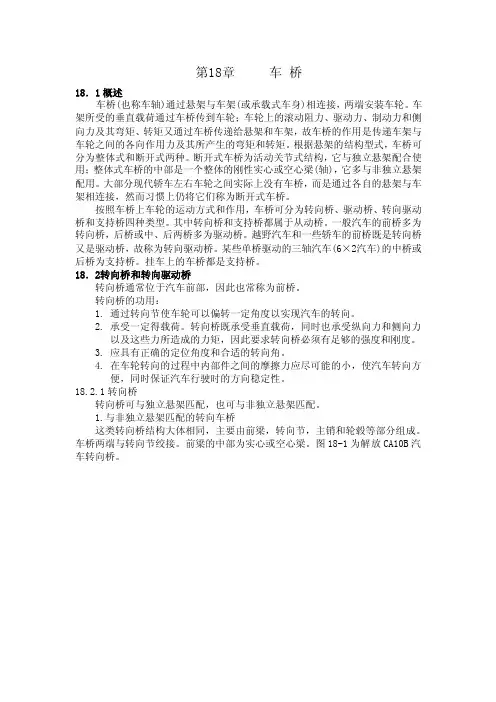

第18章车桥18．1概述车桥(也称车轴)通过悬架与车架(或承载式车身)相连接，两端安装车轮。

车架所受的垂直载荷通过车桥传到车轮；车轮上的滚动阻力、驱动力、制动力和侧向力及其弯矩、转矩又通过车桥传递给悬架和车架，故车桥的作用是传递车架与车轮之间的各向作用力及其所产生的弯矩和转矩。

根据悬架的结构型式，车桥可分为整体式和断开式两种。

断开式车桥为活动关节式结构，它与独立悬架配合使用；整体式车桥的中部是一个整体的刚性实心或空心梁(轴)，它多与非独立悬架配用。

大部分现代轿车左右车轮之间实际上没有车桥，而是通过各自的悬架与车架相连接，然而习惯上仍将它们称为断开式车桥。

按照车桥上车轮的运动方式和作用，车桥可分为转向桥、驱动桥、转向驱动桥和支持桥四种类型。

其中转向桥和支持桥都属于从动桥。

一般汽车的前桥多为转向桥，后桥或中、后两桥多为驱动桥。

越野汽车和一些轿车的前桥既是转向桥又是驱动桥，故称为转向驱动桥。

某些单桥驱动的三轴汽车(6×2汽车)的中桥或后桥为支持桥。

挂车上的车桥都是支持桥。

18．2转向桥和转向驱动桥转向桥通常位于汽车前部，因此也常称为前桥。

转向桥的功用：1.通过转向节使车轮可以偏转一定角度以实现汽车的转向。

2.承受一定得载荷。

转向桥既承受垂直载荷，同时也承受纵向力和侧向力以及这些力所造成的力矩，因此要求转向桥必须有足够的强度和刚度。

3.应具有正确的定位角度和合适的转向角。

4.在车轮转向的过程中内部件之间的摩擦力应尽可能的小，使汽车转向方便，同时保证汽车行驶时的方向稳定性。

18.2.1转向桥转向桥可与独立悬架匹配，也可与非独立悬架匹配。

1.与非独立悬架匹配的转向车桥这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。

车桥两端与转向节绞接。

前梁的中部为实心或空心梁。

图18-1为解放CA10B汽车转向桥。

图18-1 非独立悬架汽车转向桥1-制动鼓2-轮毂3、4-轮毂轴承5-转向节臂6-油封7-衬套8-主销9-滚子止椎轴承10-前轴2.与独立悬架匹配的转向桥断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构，如图18-2所示：图18-2 独立悬架汽车转向桥18.2.2 转向驱动桥能实现车轮转向和驱动的车桥称为转向驱动桥。

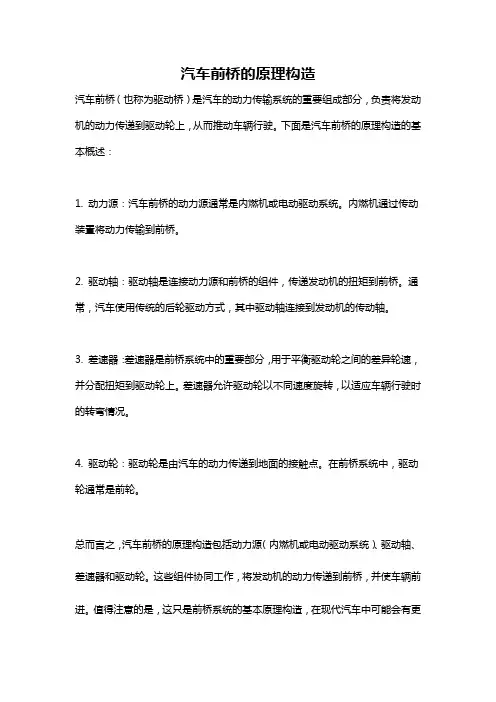

汽车前桥的原理构造
汽车前桥（也称为驱动桥）是汽车的动力传输系统的重要组成部分，负责将发动机的动力传递到驱动轮上，从而推动车辆行驶。

下面是汽车前桥的原理构造的基本概述：
1. 动力源：汽车前桥的动力源通常是内燃机或电动驱动系统。

内燃机通过传动装置将动力传输到前桥。

2. 驱动轴：驱动轴是连接动力源和前桥的组件，传递发动机的扭矩到前桥。

通常，汽车使用传统的后轮驱动方式，其中驱动轴连接到发动机的传动轴。

3. 差速器：差速器是前桥系统中的重要部分，用于平衡驱动轮之间的差异轮速，并分配扭矩到驱动轮上。

差速器允许驱动轮以不同速度旋转，以适应车辆行驶时的转弯情况。

4. 驱动轮：驱动轮是由汽车的动力传递到地面的接触点。

在前桥系统中，驱动轮通常是前轮。

总而言之，汽车前桥的原理构造包括动力源（内燃机或电动驱动系统）、驱动轴、差速器和驱动轮。

这些组件协同工作，将发动机的动力传递到前桥，并使车辆前进。

值得注意的是，这只是前桥系统的基本原理构造，在现代汽车中可能会有更
多的辅助组件和技术，以提高性能和操控性能。

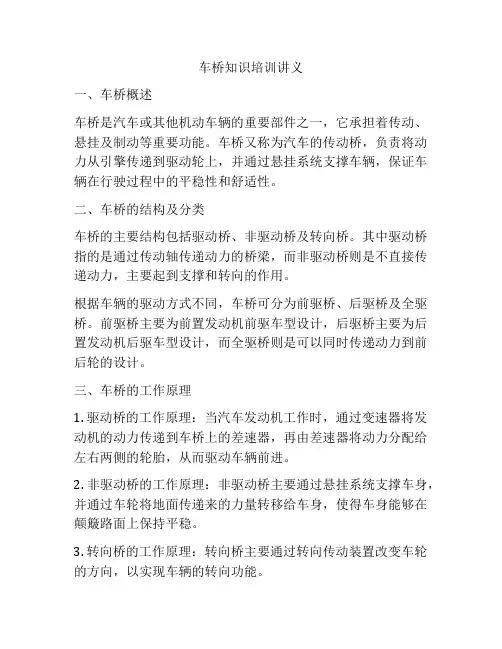

车桥知识培训讲义一、车桥概述车桥是汽车或其他机动车辆的重要部件之一，它承担着传动、悬挂及制动等重要功能。

车桥又称为汽车的传动桥，负责将动力从引擎传递到驱动轮上，并通过悬挂系统支撑车辆，保证车辆在行驶过程中的平稳性和舒适性。

二、车桥的结构及分类车桥的主要结构包括驱动桥、非驱动桥及转向桥。

其中驱动桥指的是通过传动轴传递动力的桥梁，而非驱动桥则是不直接传递动力，主要起到支撑和转向的作用。

根据车辆的驱动方式不同，车桥可分为前驱桥、后驱桥及全驱桥。

前驱桥主要为前置发动机前驱车型设计，后驱桥主要为后置发动机后驱车型设计，而全驱桥则是可以同时传递动力到前后轮的设计。

三、车桥的工作原理1. 驱动桥的工作原理：当汽车发动机工作时，通过变速器将发动机的动力传递到车桥上的差速器，再由差速器将动力分配给左右两侧的轮胎，从而驱动车辆前进。

2. 非驱动桥的工作原理：非驱动桥主要通过悬挂系统支撑车身，并通过车轮将地面传递来的力量转移给车身，使得车身能够在颠簸路面上保持平稳。

3. 转向桥的工作原理：转向桥主要通过转向传动装置改变车轮的方向，以实现车辆的转向功能。

四、车桥的维护保养1. 定期更换差速器、轮毂和轴承的润滑油，确保车桥的正常工作。

2. 定期检查车轮的螺丝和螺母是否松动，避免因松动导致车轮脱落和车桥损坏。

3. 定期检查车桥底部是否有明显的擦痕或损坏，避免因碰撞或颠簸路面导致车桥受损。

4. 定期检查转向装置的工作状态，确保转向桥的正常工作。

五、车桥故障及对策1. 差速器异响：如果车桥传动过程中发出异常的响声，可能是差速器出现问题，需要及时检修或更换。

2. 轮毂渗油：如果车桥轮毂出现渗油现象，可能是轮毂密封件损坏，需要及时更换密封件并更换润滑油。

3. 车轮异响：如果车轮在行驶中出现异常的噪音，可能是轮毂轴承出现问题，需要及时更换轴承。

4. 车桥断裂：如果车桥断裂，可能是因为在行驶过程中受到了严重的冲击或挤压，需要更换新的车桥。

车桥知识培训讲义一、引言车桥是汽车的重要组成部分，它承担着传递动力、支撑车辆重量和转向的功能，对车辆的性能和安全性有着至关重要的影响。

因此，对车桥知识的培训非常必要，能够帮助车辆驾驶员和维修人员更好地了解车桥的工作原理和维护方法，以确保车辆的正常运行和安全性。

二、车桥的类型和结构1. 根据传动方式的不同，车桥可以分为前驱车桥、后驱车桥和全驱车桥。

2. 车桥通常由齿轮箱、差速器、半轴和轮毂等部件组成。

3. 车桥的结构设计根据车辆的使用环境和功用需求，通常会有不同的设计和布局。

三、车桥的工作原理1. 传递动力：车桥能够将发动机输出的动力通过齿轮箱和差速器传递到车轮上，驱动车辆前进。

2. 支撑重量：车桥承受着车辆的整个重量，其结构设计能够有效地支持和分散车辆的重量。

3. 转向功能：车桥能够根据驾驶员的操作将动力传递到需要的车轮上，并通过转向系统控制车辆的转向。

四、车桥的维护和保养1. 定期更换润滑油：车桥齿轮箱和差速器内部的润滑油需要定期更换和检查，以确保其正常工作。

2. 注意清理和检查车桥部件：尤其是在恶劣的路况下，车桥部件容易受到灰尘、泥浆和水的侵蚀，需要定期清洗和检查。

3. 定期检查半轴：半轴是车桥的重要部件，需要定期检查其轴承和密封件是否正常。

五、车桥的故障和维修1. 常见故障：车桥在使用过程中可能出现的故障包括齿轮磨损、轴承损坏、密封件漏油等问题。

2. 维修方法：对于车桥的故障，需要根据具体情况进行维修或更换部件，确保车桥正常工作。

3. 注意安全：在进行车桥维修时，需要注意安全措施，避免意外伤害和事故发生。

六、车桥的性能调整和优化1. 调整差速器：差速器的调整能够影响车辆在转弯时的性能，需要根据实际情况进行调整。

2. 安装限滑差速器：在特定的使用环境下，安装限滑差速器能够提高车辆的通过性和操控性。

3. 调整车轮定位：车轮的定位调整能够影响车辆的操控性和稳定性，需要定期检查和调整。

七、结语车桥作为汽车的关键组成部分，对车辆的性能和安全性有着至关重要的影响。

车辆工程技术18车辆技术 随着近年来我国科学技术的不断进步，消费者各种产品的质量有了更好的要求，尤其在汽车行业内，人们在选购汽车时，总是将汽车质量放在第一位的，其次才是它的舒适度、性价比，毕竟汽车质量的好坏直接关系到出行人员的人身安全。

在我国汽车制造领域内，汽车设计者已将汽车的可靠性视为衡量汽车整体质量的核心指标。

从汽车的结构上来看，车桥是其最关键部件，其强弱成都会直接决定着整车的安全性。

1　转向桥 转向桥的应用主要是充分利用了转向节使车轮偏转一定的角度，从而实现汽车转向，同时还能有效承受和传递车轮与车架间的垂直载荷、纵向力和侧向力的一种车桥类型。

通常情况下，转向桥安装在汽车前部，因此，人们习惯性地称之为前桥。

不论汽车类型、大小，但它们所安装的转向桥的结构却是基本相同的，主要有前轴、转向节、主销和轮鼓等四个主要组成部分组成，下面就一一做以介绍。

（1）前轴。

前轴是汽车作为主体零件，它是由中碳钢经模锻和热处理制作而成，其断面呈丁字形。

为了有效提高其强度，人们会在前轴接近两端的地方各加设一个呈拳行的加粗部分，但此处必须留有通孔，以备主销插入之用。

中部向下，弯曲成凹形，这样设计的好处是能够降低发动机的位置，从而使汽车质心得以降低，同时还能使传动轴与变速器输出轴之间的夹角得到一定程度的减小。

（2）转向节。

转向节是一个叉形件，其主要用途是作为车轮转向的铰链。

上下两叉各有一个安插主销的同轴孔，其韧颈主要来自车轮。

转向节上销孔主要是通过主销与轴构端的拳形部分相连的，这样一来留可以使前轮绕主销偏转一定角度，从而实现使汽车转向的目的；为了有效减少磨损，转向节销孔内常用青铜衬套，衬套还装有润滑油注口，以便随时注入润滑油。

为了达到转向灵活的目的，转向节下耳与前轴拳形部分之间会安装一个轴承，而上耳与拳形部分之间会安装整垫片，以方便调整它们之间的间隙。

（3）主销。

主销的主要起到连接前轴与转向节的作用，在汽车行驶过程中，转向节可绕着主销摆动，从而实现车轮的转向。

卡车车桥工作原理
嘿，今天咱们来唠唠卡车车桥的工作原理。

这卡车车桥啊，可是卡车身上相当重要的部分呢！
首先呢，咱们得知道车桥它是连接卡车的车轮和车架的。

就像是一座桥梁，把两边连接起来。

那它是怎么起到这个连接作用的呢？其实就是通过各种零部件的组合啦。

我觉得这里面的机械构造还挺神奇的呢！
车桥有个很重要的功能就是传递动力。

发动机产生的动力啊，要通过车桥才能到达车轮，让车轮转动起来。

这个过程中，会有一些传动部件在工作。

当然，这些传动部件具体是怎么配合的，有点复杂，不过大致就是把动力从这边送到那边。

而且车桥还得承受卡车的重量。

你想啊，卡车装着那么多货物，整个车身的重量都压在车桥上呢！这时候车桥就得足够坚固。

我记得有一次看到一辆超载的卡车，车桥看起来都有点变形了，这可太危险了！所以大家可千万别超载呀！
在车桥工作的时候，还有个东西很关键，就是悬挂系统。

悬挂系统和车桥是相互配合的。

它们一起让卡车行驶的时候更平稳。

这两者之间的关系就像是好伙伴一样。

有时候可能会觉得它们的配合很复杂，不过多看看、多了解一下就会明白啦。

另外呢，车桥在不同的路况下也得正常工作。

不管是平坦的公路，还是坑洼不平的土路，车桥都得保证卡车能顺利行驶。

这就要求车桥的设计和制造都得很精良。

我觉得现在的卡车车桥技术已经很不错了，但肯定还有提升的空间。
