土的含水率试验

土的含水量试验（烘干法、酒精燃烧法）土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。

二、适用范围粘质土、粉质土、砂类土和有机质土类。

三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。

称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。

五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定含水量（％）允许平行差值（％）5以下0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。

二、主要仪器设备称量盒（定期调整为恒质量）。

天平：感量0.01g。

酒精：纯度95％。

三、其余同"烘干法"土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。

二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。

天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。

三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。

最大粒径小于10mm的土300-900g。

最大粒径小于20mm的土1000-2000g。

最大粒径小于40mm的土2000-4000g。

最大粒径大于40mm的土4000g以上。

四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。

土的含水量试验烘干法1.目的和适用范围本试验方法适用于测定黏质土、粉质土、砂类土、砂砾土、有机质土和冻土土类的含水率。

2.仪器设备2.1烘箱：可采用电热烘箱或温度能保持105～110℃的其他能源烘箱。

2.2天平：称量200g，感量0.01g；称量1000g，感量0.1g。

2.3其他：干燥器、称量盒[为简化计算手续，可将盒质量定期（3～6个月）调整为恒质量值]等。

3.试验步骤3.1取具有代表性试样，细粒土15～30g，砂砾土、有机质土为50g，砂砾石为1～2kg，放入称量盒内，立即盖好盒盖，称质量。

称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平砝码，平衡后称量结果即为湿土质量。

3.2揭开盒盖，将试样和盒放入烘箱内，在温度105～110℃恒温下烘干。

烘干时间对细粒土不得少于8H，对砂类土不得少于6H。

对含有机质超过5%的土或含石膏的土，应将温度控制在60～70℃的恒温下，干燥12～15H为好。

3.3将烘干后的试样和盒取出，放入干燥器内冷却（一般只需0.5～1H即可）。

冷却后盖好盒盖，称质量，准确至0.01g。

4.结果整理4.1按下列计算含水率：w=（m-m0）/m0*100式中w----含水率（%），计算至0.1:；m----湿土质量（g）；m0----干土质量（g）。

4.2整理数据于试验报告。

酒精燃烧法1.目的和适用范围本试验方法使用于快速简易测定细粒土（含有机质的土除外）的含水量。

2.仪器设备2.1称量盒（定期调整为恒质量）。

2.2天平：感量0.01g。

2.3酒精：纯度95%。

2.4滴管、火柴、调土刀等。

3. 试验步骤3.1取具有代表性试样（黏质土5～10g，砂类土20～30g），放入称量盒内，称湿土质量m，准确至0.01g。

3.2用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。

为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。

3.3点燃盒中酒精，燃至火焰熄灭。

3.4将试样冷却数分钟，按本试验3.3、3.4方法再重新燃烧两次。

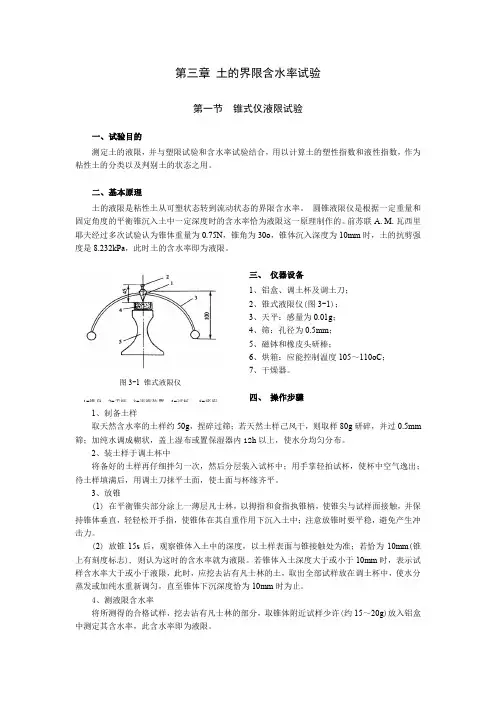

第三章 土的界限含水率试验第一节 锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A .M .瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g )放入铝盒中测定其含水率，此含水率即为液限。

土的含水率的试验方法一、烘干法。

这可是最常用的方法哦。

先取一定量的土样，就像从你家院子里挖一勺土那样。

把土样放在一个干净的容器里，这个容器就像土样的小房子。

然后把这个装着土样的容器放到烘箱里，设定好温度，一般是105℃ - 110℃。

这时候土样就在烘箱里开始它的“烘干之旅”啦。

等烘到土样的重量不再变化了，就像它把身体里的小水滴都赶跑了一样。

然后用烘干前的土样重量减去烘干后的土样重量，再除以烘干后的土样重量，乘以100%，就得到土的含水率啦。

是不是很简单呢？不过在这个过程中，要注意土样的取样要有代表性哦，不能只取表面或者某一个角落的土，要像挑水果一样，各个地方都照顾到。

二、酒精燃烧法。

这个方法就有点小酷啦。

同样先取适量的土样，放在一个金属容器里。

然后往土样上倒一些酒精，就像给土样倒上小酒一样。

接着用火柴或者打火机把酒精点燃，这时候土样就被火焰包围啦，酒精燃烧的时候会把土样里的水分带走哦。

不过这个过程中要小心操作，可别烫到手啦。

等酒精燃烧完了，再重复倒酒精燃烧这个步骤，大概两三次，直到土样看起来干干的。

最后按照和烘干法类似的计算方法，算出土的含水率。

这种方法比较适合在没有烘箱的情况下使用，就像一个应急小妙招。

三、炒干法。

这个就像是在厨房做菜一样有趣呢。

把土样放到干净的锅里，然后用小火慢慢炒。

在炒的过程中，土样里的水分就会慢慢蒸发掉。

你要不停地翻动土样，就像炒菜时翻炒一样，让土样受热均匀。

炒到土样不再冒水汽了，就说明土样里的水分差不多都没了。

这时候再称土样的重量，然后进行计算得出含水率。

不过这种方法比较考验耐心，因为要小火慢慢炒，不能着急，不然土样可能会炒焦，那就不准确啦。

土的含水率试验
土的含水率试验是测定土壤中水分含量的一种方法。

它通
常用于测定土壤的湿度，以评估土壤的水分状况。

一种常见的含水率试验方法是重量法。

该方法包括以下步骤：
1. 取一定量的干燥土壤样品，并记录其重量（称为干重）。

2. 将取样容器与土壤样品放入烘箱或干燥器中，在一定温
度下（通常为105°C）加热一段时间（通常为24小时）以去除土壤中的水分。

3. 取出土壤样品并快速放冷，以避免吸收大气中的水分。

4. 将样品放回烘箱中继续加热，使其完全干燥（通常为至
恒重为止，即样品重量不再发生变化）。

5. 取出样品并记录其重量（称为干燥重）。

6. 计算含水率的百分比：（干重-干燥重）/ 干燥重× 100％。

这个试验方法的原理是通过比较土壤样品在干燥前和干燥后的重量差异来确定土壤中的水分含量。

实验一 含水率试验‎一、试验目的测定土的含‎水率，了解土的含‎水情况。

土的含水率‎是指土在温‎度105~110℃下烘干至恒‎量时所失去‎的水质量与‎达到恒量后‎干土质量的‎比值，以百分数表‎示。

含水率是土‎的基本物理‎性质指标之‎一，它反映了土‎的干、湿状态。

含水率的变‎化将使土物‎理力学性质‎发生一系列‎变化，它可使土变‎成半固态、可塑状态或‎流动状态，可使土变成‎稍湿状态、很湿状态或‎饱和状态，也可造成土‎在压缩性和‎稳定性上的‎差异。

含水率还是‎计算土的干‎密度、孔隙比、饱和度、液性指数等‎不可缺少的‎依据，也是建筑物‎地基、路堤、土坝等施工‎质量控制的‎重要指标。

二、仪器设备（1）保持温度为‎105~110℃的自动控制‎电热恒温烘‎箱； （2）称量200‎g 、最小分度值‎0.01g 的天‎平； （3）玻璃干燥缸‎； （4）恒质量的铝‎制称量盒。

三、试验方法及‎原理含水率试验‎方法有烘干‎法、酒精燃烧法‎、比重法、碳化钙气压‎法、炒干法等，其中以烘干‎法为室内试‎验的标准方‎法。

这里只介绍‎烘干法烘干法是将‎试样放在温‎度能保持1‎05~110℃的烘箱中烘‎至恒量的方‎法，是室内测定‎含水率的标‎准方法。

1、操作步骤（1）从土样中选‎取具有代表‎性的试样1‎5~30g （有机质土、砂类土和整‎体状构造冻‎土为50g ‎），放入称量盒‎内，立即盖上盒‎盖，称盒加湿土‎质量，准确至0.01g 。

（2）打开盒盖，将试样和盒‎一起放入烘‎箱内，在温度10‎5~110℃下烘至恒量‎。

试样烘至恒‎量的时间，对于粘土和‎粉土宜烘8‎~10h ，对于砂土宜‎烘6~8h 。

对于有机质‎超过干土质‎量5%的土，应将温度控‎制在65~70℃的恒温下进‎行烘干。

（3）将烘干后试‎样和盒从烘‎箱中取出，盖上盒盖，放入干燥器‎内冷却到室‎温。

（4）将试样和盒‎从干燥器内‎取出，称盒加干土‎质量，准确至0.01g 。

实验一 土的含水率试验（一）、试验目的土的含水率指土在105—1100C 下烘于恒量时所失去的水的质量和干土质量的百分比值。

土在天然状态下的含水率称为土的天然含水率。

所以，试验的目的：测定土的含水率。

（二）、试验方法适用范围1、烘干法：室内试验的标准方法，一般粘性土都可以采用。

2、酒精燃烧法：适用于快速简易测定细粒土的含水率。

3、比重法：适用于砂类土。

（三）、烘干法试验1、仪器设备①烘箱：采用电热烘箱；②天平：称量200g,分度值0.01g ；③其他：干燥器，称量盒。

2、操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。

烘干时间与土的类别及取土数量有关。

粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C 的恒温下烘至恒量。

（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 2为，精确至0.01g 。

3、计算含水率：按下式计算 %1000221⨯--==m m m m m m w s w4、要求：（1）计算准确至0.1%；（2）本试验需进行2次平行测定，取其算术平均值，5、本试验记录格式详见报告 实验二 土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。

（二）、试验方法与适用范围一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。

（三）、环刀法的试验1、仪器设备①符合规定要求的环刀；②精度为0.01g 的天平；③其他：切土刀，凡士林等。

2、操作步骤（1）测出环刀的容积V ，在天平上称环刀质量m 1。

（2）取直径和高度略大于环刀的原状土样或制备土样。

（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。

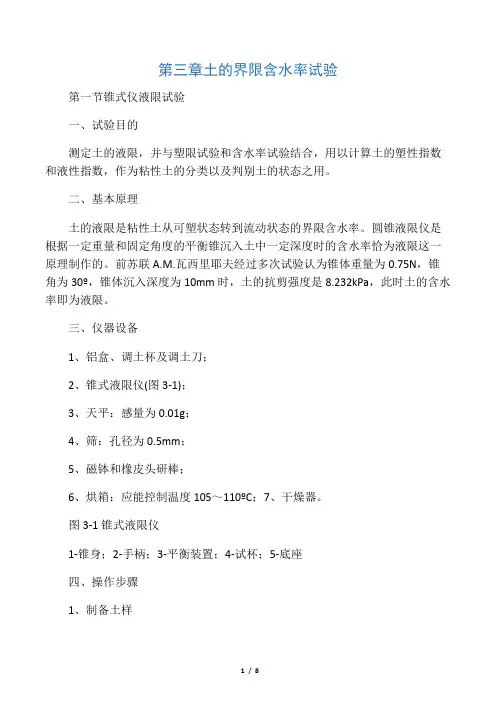

第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。

图3-1锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1)在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2)放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志),则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

土的含水率试验一、土的含水率试验(烘干法)实验说明与注意事项:(1)含水率试验以烘干法为室内的标准方法，精度高，应用广。

(2)试样烘至恒重所需的时间与取土数量有关。

规定细粒土为15-30g，细粒土宜烘8-10h，砂类土因持水性差，颗粒大小相差悬殊，水分变化不大，所以试样应多取一些，取50g，对砂类土宜烘6-8h。

对有机质含量超过5%的土，因土质不均匀，采用烘干法时，除注明有机质含量外，亦应取50g。

0(3)一般认为土在105-110C温度下能将土中部分结晶水和自由水蒸发掉，对0于石膏土来说，若将土的烘干温度定在110C左右，对含石膏土会失去结晶水，0用此方法测定其含水率有影响。

如果土中有石膏，则试样应该在不超过80C 的温度下烘干，并要烘12-15h。

0(4)有机质土在105-110C温度下经长时间烘干后，有机质特别是腐殖酸会在烘干过程中逐渐分解而不断损失，使测得的含水率比实际的含水率大，土中有机0质含量越高，误差越大。

故对有机质含量超过5%的土，规定在60-70C恒温下进行烘干，干燥12-15h为好。

(5)烘干期间烘箱不应频繁开启，以免影响箱内温度。

水分较多的土，不应与接近烘干的土在一个烘箱内烘。

因烘箱底层温度较高，故试样应距底层有一定的距离。

将称量盒校正恒重后，简化了试验过程中反复测量称量盒的手续。

但使用一定时间后称量盒的质量常有变化，因此一般半年需要校正一次，以保证试验精度。

二、土的含水率试验(酒精燃烧法)实验说明与注意事项:(1)本实验法在现场测试规程中用的较多。

取代表性试验时，砂类土数量应多于黏质土。

酒精纯度要求达95%。

(2)对有机质土其有机成分会燃烧，这样所测含水率会偏大。

测定结果将与含水率定义不符。

(3)一般酒精应烧三次，为使酒精在试验中充分混合均匀，可将盒底在桌面上轻轻敲击。

(4)根据经验得知，用酒精燃烧法测量土的含水率的准确度与土类有关。

用酒精法测砂的含水量时，所得结果于烘干法的结果相符。

1. 土的含水率、密度实验实验目的：通过本试验掌握土体的天然含水率试验方法，了解含水率指标在工程中的应用，并配合其它试验计算土的干密度、孔隙比及饱和度等其它指标。

通过本试验掌握土体的天然密度试验方法，了解天然密度指标在工程中的应用，并配合其它试验计算土的干密度、孔隙比及饱和度等其它指标。

并初步了解土体密度大小与土的松紧程度、压缩性、抗剪强度的关系。

基本原理：土体中的自由水和弱结合水在105℃～110℃的温度下全部变成水蒸气挥发，土体粒质量不再发生变化，此时的土重为土颗粒质量加上强结合水质量，将挥发掉的水份质量与干土质量之比为土体含水率。

即土体含水率是指土颗粒在105℃～110℃的温度下烘干至恒重时所失去的水份质量与烘干土质量的比值，用百分数表示。

单位体积土体质量称做土的密度，定义式为：ρ0=m0/V (1—1)式中：ρ0－土样湿密度（g/cm3）；m0－土样质量（g）；V－土样体积（cm3）。

实验室内直接测量的密度为湿密度(对原状土称作天然密度)。

w0=mw/md （1—2）式中：ω0 —土样含水率(％)；mw—土体所失去水分的质量(g)；md—烘干后土颗粒质量(g)。

仪器设备：（1）恒温烘箱：恒温范围在105℃～110℃，温度控制精度高于±2℃；（2）天平：称量200g，最小分度值0.01g；（3）其它工具：铝盒(称量盒)、开土刀、干燥器、温度计等。

（a）环刀：内径61.8mm和79.8mm，高20mm；（b）天平：称量500g，最小分度值0.1g的天平；（c）其它工具：切土刀，玻璃板、钢丝锯，凡士林等。

实验步骤：（1）用感量0.01g的天平称取铝盒重量，记录铝盒编号和重量；（2）取具有代表性的试样15～30g放入铝盒内，（有机质土、砂类土和整体状构造冻土为50g），迅速盖好盒盖，称铝盒加湿土质量，准确至0.01g，并记录铝盒号和盒加湿土质量。

（3）揭开盒盖，将试样和铝盒一起放入恒温烘箱，在温度105℃～110℃下烘至恒重。

土工试验规程—含水率试验
土样的含水量是指土样干重与水分质量之比，通常以百分数表示。

试验时，将取得的土样在室温下进行干燥处理，直至质量稳定，然后测量其质量，再加入一定量的水使土样完全饱和，再次称重，通过称重前后的质量差值计算出土样的含水量。

三、试验方法：
1.取一定量的土样，并记录下土样的编号、取样位置、取样时间等相关信息。

2.将取得的土样放在烘箱中，温度设置为105℃，进行干燥处理直至土样质量稳定。

3.取出土样，放凉后称重，并记录下干重。

4.将干重土样放入容器中，加入一定量的蒸馏水，使土样完全饱和，再称重并记录下湿重。

5.通过计算湿重与干重的质量差值，计算出土样的含水量。

四、注意事项：
1.试验时应该注意保持环境干燥，避免影响试验结果。

2.称重时应该注意精度，避免误差。

3.试验结束后，应该清洗试验器材，做好防潮防霉措施。

五、结果分析：
通过本试验可以测得土样的含水量，该结果可以用于后续土工试验的分析和处理。

同时，含水量也是评价土壤工程性质的重要参数之一，对于土壤的工程应用具有重要的意义。

浅谈土的含水率试验浅谈土的含水率试验摘要：土的含水率试验依据《土工试验方法标准》GB/T50123-1999进行。

本文就土的含水率试验，阐述测量不确定度的评定方法与步骤，在实践中的应用，提高检测实验室的检测水平，使检测数据更准确完整。

关键词：土样含水率试验一.含水率是土的基本物理性指标之一，它反映土的状态，含水率的变化将使土的一系列物理学性质随之而异。

这种影响表现在各个方面，如反映在土的稠度方面，使土成为坚硬的、可塑的或流动的；反映在土内水分的饱和程度方面，使土成为稍湿、很湿或饱和的；反映在土的力学性质方面，能使土的结构强度增加或减少，紧密或疏松，构成压缩性及稳定性的变化。

因此，土的含水率是研究土的物理力学性能必不可少的一项指标。

同时，土的含水率也是土工建筑物施工质量控制的依据。

1.定义：含水率，是试样在105～110℃温度下烘至恒量时所失去的水质量和恒量后干土质量的比值，以百分率表示，其计算公式如下：式中：w--试样含水率（%）m--试样湿质量（g）md--试样干质量（g）2.本试验适用于粗粒土、细粒土和有机土。

当土中有机质含水量超过干土质量5%时，应将温度控制在65～70℃的恒温下烘至恒量。

因为有机质土在105～110℃温度下，经长时间烘干后，有机质特别是腐殖酸会在烘干过程中逐渐分解而不断损失，使测得的含水率比实际的含水率大，土中有机质含量越高，误差就越大。

二、试验方法测定含水率的方法多种多样，如烘干法、酒精燃烧法、炒干法、比重法、实容积法、微波法和核子射线法等。

分别介绍如下：1.烘干法：将试样放入温度能保持在105～110℃的电热烘箱中烘至恒值，是测定含水率的通用标准方法，精度高，试样简便，结果稳定。

因此，此法为室内测定含水率的标准方法，为国家标准。

在野外无烘干箱设备或要求快速测定含水率，则可根据土的性质和工程情况分别采用下列方法。

2.酒精燃烧法：在试样中加入酒精，利用酒精在试样上燃烧，将土烤干，使土中水分蒸发，是快速测定法中比较准确的一种方法，适用于没有烘箱或土样较少的情况。

土的含水率试验
含水率是指土壤含水量，是土壤性质研究中重要的指标，其直接反映了土壤蓄水能力，直接关系到农作物的生长发育和土壤的肥力和结构性能，是种植选择、土壤改良和水文工
程设计中都不可缺少的指标。

因此，准确测定土壤含水率，对土壤调查研究和水土工程都
至关重要。

含水率实验是测定土壤含水量的一种实验方法，就是测定土壤在恒定气压条件下可以
持水量与其质量之比，是研究土壤水文学特性的重要指标之一。

其实验操作方法大致如下：
1、准备工作：取相同性质的土壤样品，对其进行测试，含水量的测定不同的深度，
取样大小与土壤粒级有关，一般每份样品为100克，以确定实验条件。

2、烘干土壤：按不同的温度条件，选择合适的烘干箱，将原始土壤样品放入晾干，
经过彻底烘干，烘干箱内多次抽取样品测定体积重，以计算干土壤重量含水率。

3、溶解盐：将土壤样品放入搅拌式萃取器中，加入适当的碳化物，用搅拌后的土壤
中溶解盐，在实验室内维持一定的温度和湿度，经过一定时间后取出样品，在一定的压力
下测定土壤的体积含水量。

4、计算干土含水率：最后测定土壤的含水率，即土壤的体积含水量对其干土的重量
的比重，干土含水率=体积含水量/干土重量_比重，计算公式为：〖水重/（水重＋土重）〗。

土壤含水率试验是土壤含水量测定及土壤性质研究中重要的一项，正确测定和分析土
壤含水率，不仅要求实验者掌握熟练的操作技术，而且还要考虑实验过程中的各种因素，
多次精密重复，以达到准确测定的要求。
