击实实验报告贵__ 大学学生实验报告二○一五——二○一六学年度第一学期材料与建筑工程学院三年级专业土木工程班级课程名称土力学试验组别组员成绩 __大学学生实验报告实验项目名称_ _击实试验_________组长 _______组别同组学生实验时间_20___年__月__日指导教师_______实验报告需包含以下内容：①实验目的与原理；②主要实验仪器及设备；③实验步骤；④实验数据及处理；⑤实验结论；⑥其它；⑦思考题（一）实验目的与原理 1.实验目的击实实验的目的是测定试样在一定击实次数下或某种压实功能下的干密度与含水率之间的关系，从而确定土的最大干密度和最优含水率。
2.试验原理土在一定的压实效应下，若含水率不同，则密度也会不同。
当压实功能和压实方法不变时，土的密度随含水率的增加而增加，但当含水率增大到一定程度后，土的密度反而减小，这是因为细粒土在含水率较低时，颗粒表面形成薄膜水，摩擦力大，不易压实；当含水率继续增加时，颗粒表面结合水膜渐渐加厚，其润滑作用也增大。
在外力作用下，容易移动，易于压实；而继续增加水量，只会增加土的孔隙体积，从而使干密度降低。
能使土体达到最大干密度的含水率称为最优含水率。
（二）主要实验仪器及设备 1.击实仪：由击实筒、击锤及导筒组成。
本次实验选用轻型击实仪。
2.天平：称量20__g，最小分度值0.01g；称量500g，最小分度值1.0g。
3.台秤：称量10kg，最小分度值5g。
4.圆孔筛：孔径为40mm、20mm和5mm标准筛各一个。
5.试样推出器：本实验用修土刀和刮土刀从击实筒中取出试样。
6.烘箱。
7.其他：喷水设备、碾土器、盛土盘、修土刀、平直尺、量筒和保湿设备等。
（三）实验步骤 1.试样制备（湿法制备）① 称取天然含水率的代表性土体碾散，按要求过筛，将筛下的土样拌匀，并测定其含水率。
② 根据土样的塑限预估最佳含水率，按干法制备的原则选择至少5个含水率试样，分别将天然含水率土样风干或加水进行制备，并让制备好的土样喷洒的水分能均匀分布。
土 工 试 验 表 格 23个1．比重试验记录表（比重瓶法） 2．比重试验记录表（虹吸筒法） 3．固结试验记录表4．固结试验成果计算表 5．击实试验记录表6．坝体填筑土料密度测试记录计算表 7．颗粒大小分析试验记录表（筛析法） 8．击实试验报告9．难溶盐碳酸钙（CaCO 3）测定记录表 10．有机质试验记录表11．酸碱度（PH ）测定记录表12．中溶盐石膏（CaSO 4·2H 2O ）测定记录表 13．固结试验记录表14．颗粒分析试验记录表（密度计法） 15．无侧限抗压强度试验记录表 16．粗颗粒土击实试验记录表 17．黄土湿陷试验记录表 18．黄土湿陷试验记录表 19．压缩试验计算表 20．硫酸根（SO 2- 4）测定记录表 21．硫酸根（SO 2- 4）测定记录表 22．土物理指标试验报告 23．土物理指标试验报告中水十五局南水北调项目工程七标试验室比重试验记录表（比重瓶法）共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据62中水十五局南水北调项目工程七标试验室比重试验记录表（虹吸筒法）工程名称试验者试样编号计算者试验日期校核者63中水十五局南水北调项目工程七标试验室固结试验记录表工程名称试验者试样编号计算者试验日期校核者72中水十五局南水北调项目工程七标试验室固结试验成果计算表工程名称试验者试样编号计算者试验日期校核者73中水十五局南水北调项目工程七标试验室击实试验记录表共页第页工程名称土样编号试验日期试验者中水十五局南水北调项目工程七标试验室坝体填筑土料密度测试记录计算表工程名称：测试依据：工程名称：测试依据：中水十五局南水北调项目工程七标试验室颗粒大小分析试验记录表（筛析法）共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据击实试验报告报告编号：T2004—004 报告日期：2004年05 月28 日共 1 页第 1 页批准：审核：检验：年月日年月日年月日难溶盐碳酸钙（CaCO3）测定记录表工程名称共页第页试验依据方法缄吸收容量法试验者试验日期计算者仪器名称型号校核者有机质试验记录表工程名称共页第页试验依据方法重铬酸钾容量法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室酸碱度（PH）测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者中溶盐石膏（CaSO4·2H2O）测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者固结试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据颗粒分析试验记录表（密度计法）工程名称试验者试样编号计算者试验日期校核者中水十五局南水北调项目工程七标试验室无侧限抗压强度试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器名称型号试验依据粗颗粒土击实试验记录表工程名称共页第页试样编号试验日期检验依据试验者计算者校核者仪器设备名称型号黄土湿陷试验记录表（单线法）工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据黄土湿陷试验记录表（双线法）工程编号试验者试样编号计算者试验日期校核者压缩试验计算表工程名称共页第页试样编号试样状态仪器编号计算日期年月日中水十五局南水北调项目工程七标试验室）测定记录表硫酸根（SO2-4工程名称共页第页试验依据方法比浊法试验者试验日期计算者仪器名称型号校核者硫酸根（SO2- 4）测定记录表工程名称共页第页试验依据方法EDTA法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号：T2004-001 报告日期：2004年02月06日共3页第1页批准：审核：检验：中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号：报告日期：年月日共页第页批准：审核：检验：年月日年月日年月日。

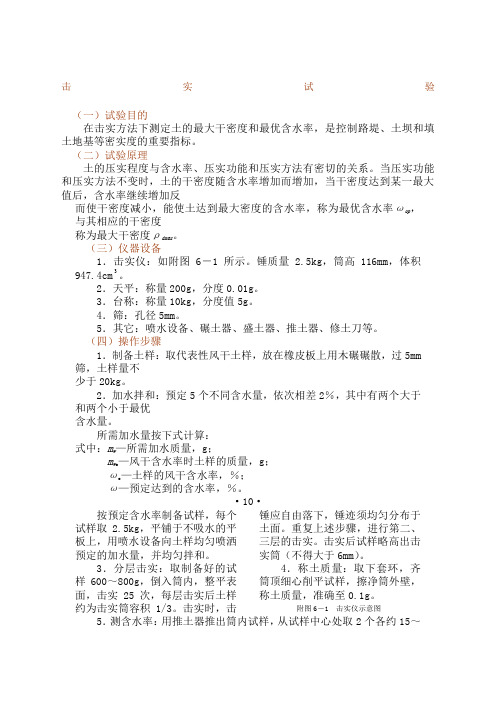

击实试验（一）试验目的在击实方法下测定土的最大干密度和最优含水率，是控制路堤、土坝和填土地基等密实度的重要指标。
（二）试验原理土的压实程度与含水率、压实功能和压实方法有密切的关系。
当压实功能和压实方法不变时，土的干密度随含水率增加而增加，当干密度达到某一最大值后，含水率继续增加反而使干密度减小，能使土达到最大密度的含水率，称为最优含水率ωop，与其相应的干密度称为最大干密度ρdmax。
（三）仪器设备1．击实仪：如附图6－1所示。
锤质量 2.5kg，筒高116mm，体积947.4cm3。
2．天平：称量200g，分度0.01g。
3．台称：称量10kg，分度值5g。
4．筛：孔径5mm。
5．其它：喷水设备、碾土器、盛土器、推土器、修土刀等。
（四）操作步骤1．制备土样：取代表性风干土样，放在橡皮板上用木碾碾散，过5mm 筛，土样量不少于20kg。
2．加水拌和：预定5个不同含水量，依次相差2％，其中有两个大于和两个小于最优含水量。
所需加水量按下式计算：式中：m w—所需加水质量，g；m w o—风干含水率时土样的质量，g；ωo—土样的风干含水率，％；ω—预定达到的含水率，％。
·10·按预定含水率制备试样，每个试样取2.5kg，平铺于不吸水的平板上，用喷水设备向土样均匀喷洒预定的加水量，并均匀拌和。
3．分层击实：取制备好的试样600～800g，倒入筒内，整平表面，击实25次，每层击实后土样约为击实筒容积1/3。
击实时，击锤应自由落下，锤迹须均匀分布于土面。
重复上述步骤，进行第二、三层的击实。
击实后试样略高出击实筒（不得大于6mm）。
4．称土质量：取下套环，齐筒顶细心削平试样，擦净筒外壁，称土质量，准确至0.1g。
附图6－1 击实仪示意图5．测含水率：用推土器推出筒内试样，从试样中心处取2个各约15～30g土测定含水率，平行差值不得超过1％。
按2～4步骤进行其它不同含水率试样的击实试验。
（五）试验注意事项1．试验前，击实筒内壁要涂一层凡士林。
