工程制图复习题整理

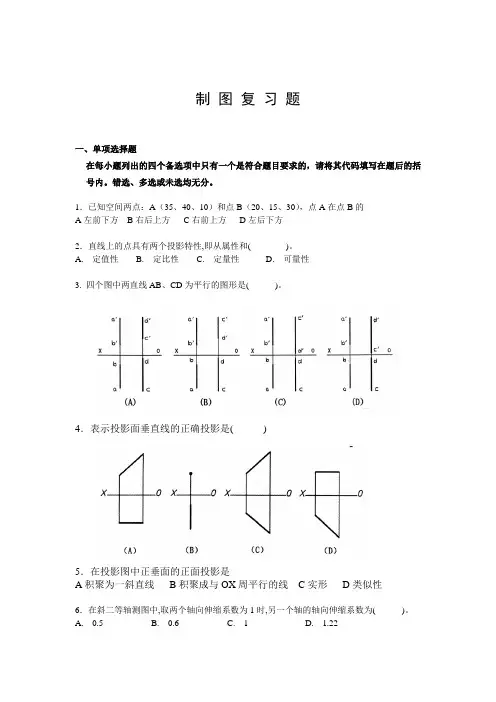

制 图 复 习 题

一、单项选择题

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1．已知空间两点：A（35、40、10）和点B（20、15、30），点A在点B的

A左前下方 B右后上方 C右前上方 D左后下方

2．直线上的点具有两个投影特性,即从属性和( )。

A. 定值性 B. 定比性 C. 定量性 D. 可量性

3. 四个图中两直线AB、CD为平行的图形是( )。

4．表示投影面垂直线的正确投影是( )

5．在投影图中正垂面的正面投影是

A积聚为一斜直线 B积聚成与OX周平行的线 C实形 D类似性

6．在斜二等轴测图中,取两个轴向伸缩系数为1时,另一个轴的轴向伸缩系数为( )。

A. 0.5 B. 0.6 C. 1 D. 1.22

7．平面与圆球相交，截交线的空间形状是( )

A.椭圆 B.双曲线 C.圆 D.直线

8. 平面的水平投影正确的是( )。

9. 下列基本立体及表面上点A的投影，哪一种判断是正确的?( )

(A)图(1)、(4)正确。

(B)图(2)、(4)正确。

(C)图(1)、(2)、(4)正确。

(D)图(1)、(2)、(3)、(4)都正确。

10．在圆柱表面上的点是（ ）

A．A点 B．B点

C．C点 D．D点

11．表示直线是投影面垂直线的图是（ ）

A． B． C． D．

12．已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。

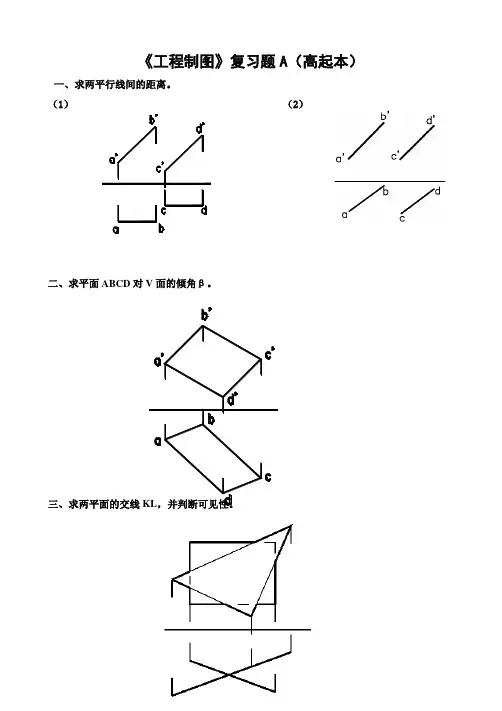

《工程制图》复习题A（高起本）

一、求两平行线间的距离。

（1） （2）

二、求平面ABCD对V面的倾角β。

三、求两平面的交线KL，并判断可见性。

四、完成四棱锥被截后的水平投影，并作出其侧面投影。

五、下列图形是按照所给比例绘制的，进行度量后标注尺寸。

（1）比例1:10 （2）比例1:50

六、根据组合体的两视图，绘制第三视图，其中将左立面图画成适当的剖视图，并标注剖切符号。

七、由组合体的两面投影，画出第三面投影。

《工程制图》复习题B（高起本）

一、求直线AB的迹点，并分析其穿过哪些分角。

二、已知平面的α=60°及一边AB，补全平面的两面投影。

三、完成三棱柱被截后的水平投影，并作出其侧面投影。

四、在直线AB上取一点C，使C与H、V面等距。

五、做出下列物体的正等轴测图。

六、根据组合体的两面投影，绘制第三视图，并标注尺寸。尺寸在图中量取，比例为1:1

七、由组合体的两面投影，画出第三面投影。

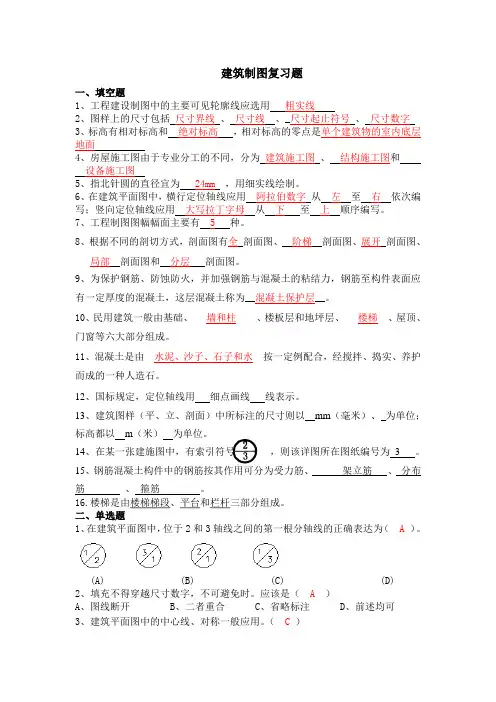

建筑制图复习题

一、填空题

1、工程建设制图中的主要可见轮廓线应选用 粗实线

2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字

3、标高有相对标高和 绝对标高 ，相对标高的零点是单个建筑物的室内底层地面

4、房屋施工图由于专业分工的不同，分为 建筑施工图 、

结构施工图和

设备施工图

5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、

局部 剖面图和 分层 剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、国标规定，定位轴线用 细点画线 线表示。

13、建筑图样（平、立、剖面）中所标注的尺寸则以 mm（毫米）、 为单位；标高都以 m（米） 为单位。

14、在某一张建施图中，有索引符号 ，则该详图所在图纸编号为 3 。

15、钢筋混凝土构件中的钢筋按其作用可分为受力筋、 架立筋 、 分布筋 、 箍筋 。

16.楼梯是由楼梯梯段、平台和栏杆三部分组成。

二、单选题

1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

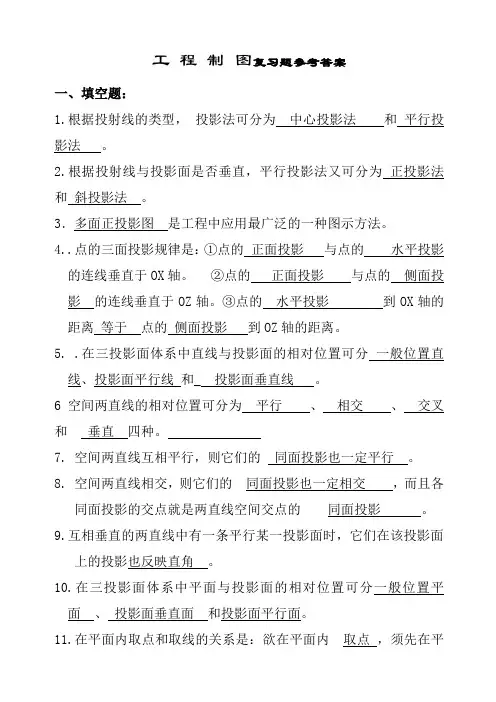

1 工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。

②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影

到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线

。

6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。

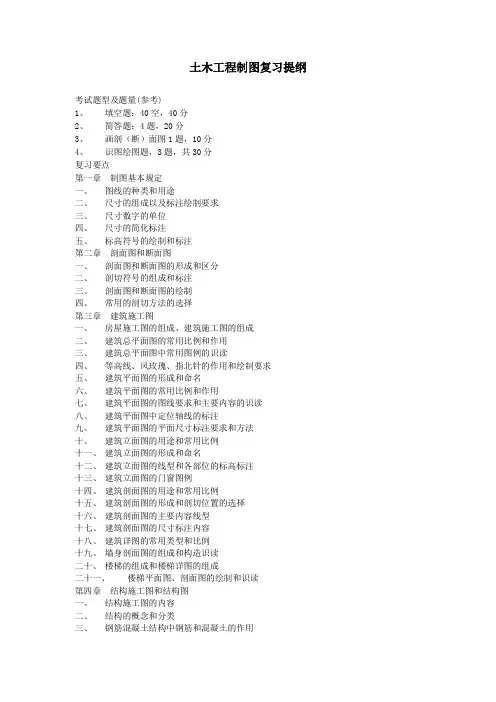

土木工程制图复习提纲

考试题型及题量(参考)

1、 填空题：40空，40分

2、 简答题：4题，20分

3、 画剖（断）面图1题，10分

4、 识图绘图题，3题，共30分

复习要点

第一章 制图基本规定

一、 图线的种类和用途

二、 尺寸的组成以及标注绘制要求

三、 尺寸数字的单位

四、 尺寸的简化标注

五、 标高符号的绘制和标注

第二章 剖面图和断面图

一、 剖面图和断面图的形成和区分

二、 剖切符号的组成和标注

三、 剖面图和断面图的绘制

四、 常用的剖切方法的选择

第三章 建筑施工图

一、 房屋施工图的组成、建筑施工图的组成

二、 建筑总平面图的常用比例和作用

三、 建筑总平面图中常用图例的识读

四、 等高线、风玫瑰、指北针的作用和绘制要求

五、 建筑平面图的形成和命名

六、 建筑平面图的常用比例和作用

七、 建筑平面图的图线要求和主要内容的识读

八、 建筑平面图中定位轴线的标注

九、 建筑平面图的平面尺寸标注要求和方法

十、 建筑立面图的用途和常用比例

十一、 建筑立面图的形成和命名

十二、 建筑立面图的线型和各部位的标高标注

十三、 建筑立面图的门窗图例

十四、 建筑剖面图的用途和常用比例

十五、 建筑剖面图的形成和剖切位置的选择

十六、 建筑剖面图的主要内容线型

十七、 建筑剖面图的尺寸标注内容

十八、 建筑详图的常用类型和比例

十九、 墙身剖面图的组成和构造识读

二十、 楼梯的组成和楼梯详图的组成

二十一、 楼梯平面图、剖面图的绘制和识读

第四章 结构施工图和结构图

一、 结构施工图的内容

二、 结构的概念和分类

三、 钢筋混凝土结构中钢筋和混凝土的作用 四、 钢筋的分类、级别和保护层

五、 钢筋布置图的组成、内容和绘制

六、 钢屋架结构图的组成

七、 基础图的组成和绘制

八、 楼层结构平面图的主要内容和有关符号的含义

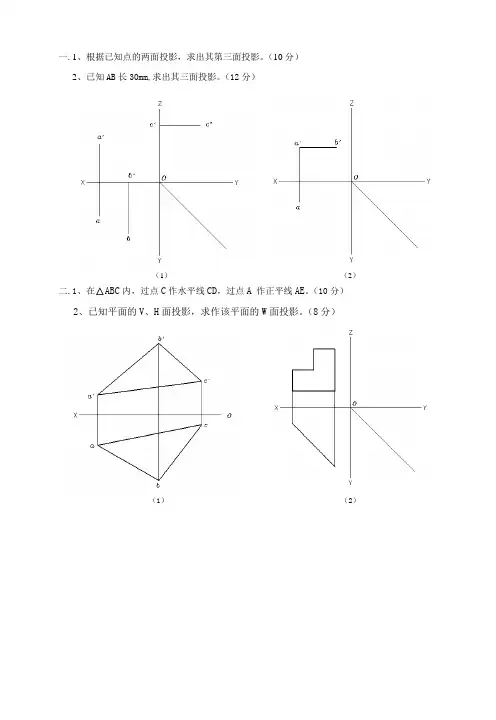

一.1、根据已知点的两面投影，求出其第三面投影。（10分）

2、已知AB长30mm,求出其三面投影。（12分）

（1） （2）

二.1、在 ABC内，过点C作水平线CD，过点A 作正平线AE。（10分）

2、已知平面的V、H面投影，求作该平面的W面投影。（8分）

（1） （2）

三.1、求作切口体的截交线。（12分）

2、求作视图中的相贯线。（8分）

（1） （2）

四.1、根据主、俯视图补画左视图。（11分）

2、标注组合体的尺寸（尺寸数值按1：1从图中量取，取整数）。（9分）

（1） （2）

五.根据已知两视图画斜二轴测图。（20分）

一.1、根据已知点的两面投影，求出其第三面投影。（10分）

2、已知AB长30mm,求出其三面投影。（12分）

（1） （2）

二.1、在 ABC内，过点C作水平线CD，过点A 作正平线AE。（10分）

2、已知平面的V、H面投影，求作该平面的W面投影。（8分）

（1） （2）

三.1、求作切口体的截交线。（12分）

2、求作视图中的相贯线。（8分）

（1） （2）

四.1、根据主、俯视图补画左视图。(11分)

2、标注组合体的尺寸（尺寸数值按1：1从图中量取，取整数）。（9分）

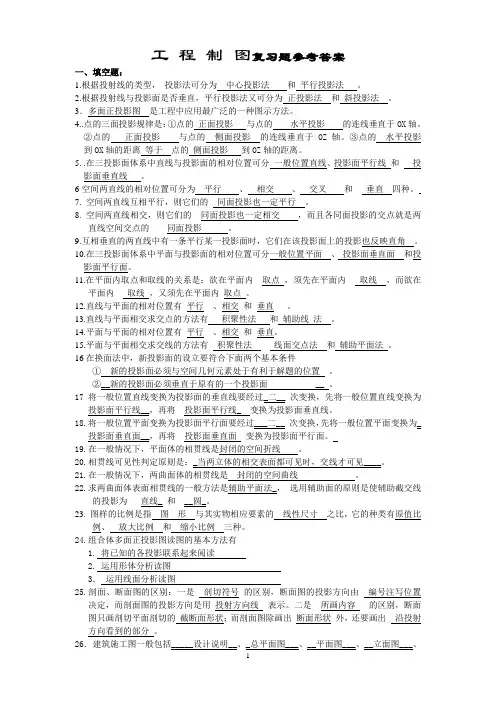

工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法

和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影

的连线垂直于OX轴。 ②点的 正面投影 与点的

侧面投影 的连线垂直于OZ轴。③点的 水平投影 到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。

6空间两直线的相对位置可分为 平行 、 相交 、

交叉

和 垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线

法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有 积聚性法 线面交点法

和 辅助平面法 。

工程制图复习题及答案

The final revision was on November 23, 2020 工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法

和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。 ②点的 正面投影 与点的

侧面投影 的连线垂直于OZ轴。③点的 水平投影 到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。

6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和

垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。 11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

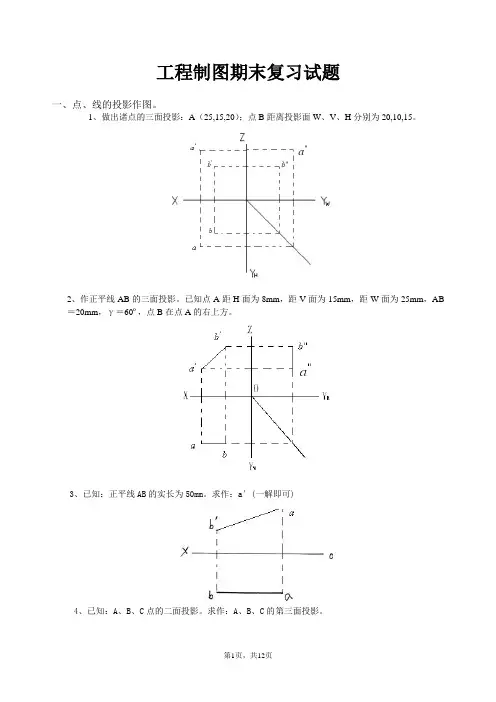

第1页，共12页 工程制图期末复习试题

一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10,15。

2、作正平线AB的三面投影。已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。

3、已知：正平线AB的实长为50mm。求作：a′(一解即可)

4、已知：A、B、C点的二面投影。求作：A、B、C的第三面投影。 第2页，共12页

5、完成四边形ABCD的水平投影。

二、选择题：

1、已知带有圆柱孔的半球体的四组投影，正确的画法是（C ）图。

2、已知物体的主、俯视图，正确的左视图是（ B ）图。

第3页，共12页 3、点A在圆柱表面上，正确的一组视图是（ B

）

4、根据主、俯视图，选择正确的主视图的剖视图。（ C

）

5、已知圆柱切割后的主、俯视图，正确的左视图是（ C ）图。

6、下面选项中，立体正确的左视图是（ B ）图。 第4页，共12页

7、下面选项中，立体正确的左视图是（ A ）图。

(a) (b) (c) (d)

三、名词解释：

1、比例：指图中图形与其实物相应要素的线性尺寸之比

2、正投影：投射中心距投影面无穷远，且投射线均与投影面垂直，这样得到的投影称为正投影

3、相贯线：两立体相交，其表面产生的交线称相贯线

4、剖视图：假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，将其余部分像投射面投射所得图形称剖视图

5、圆弧连接：绘图时常需要用圆弧来光滑连接已知直线或圆弧，这种作图称圆弧连接

6、表面粗糙度：表面上具有较小间距的峰谷所组成的微观几何特性称表面粗糙度

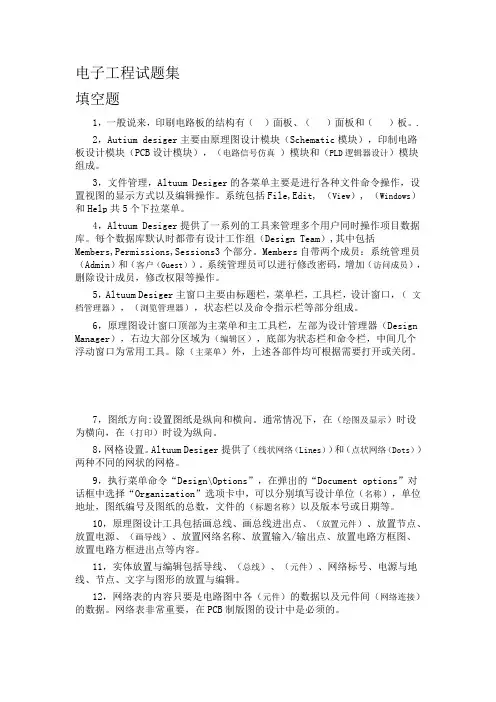

电子工程试题集

填空题

1，一般说来，印刷电路板的结构有（ ）面板、（ ）面板和（ ）板。.

2，Autium desiger主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（电路信号仿真 ）模块和（PLD逻辑器设计）模块组成。

3，文件管理，Altuum Desiger的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。系统包括File,Edit, （View）, （Windows）和Help共5个下拉菜单。

4，Altuum Desiger提供了一系列的工具来管理多个用户同时操作项目数据库。每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。Members自带两个成员：系统管理员（Admin）和（客户（Guest））。系统管理员可以进行修改密码，增加（访问成员），删除设计成员，修改权限等操作。

5，Altuum Desiger主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（ 文档管理器），（浏览管理器），状态栏以及命令指示栏等部分组成。

6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design

Manager），右边大部分区域为（编辑区），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。除（主菜单）外，上述各部件均可根据需要打开或关闭。

7，图纸方向:设置图纸是纵向和横向。通常情况下，在（绘图及显示）时设为横向，在（打印）时设为纵向。

8，网格设置。Altuum Desiger提供了（线状网络（Lines））和（点状网络（Dots））两种不同的网状的网格。

9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（名称），单位地址，图纸编号及图纸的总数，文件的（标题名称）以及版本号或日期等。

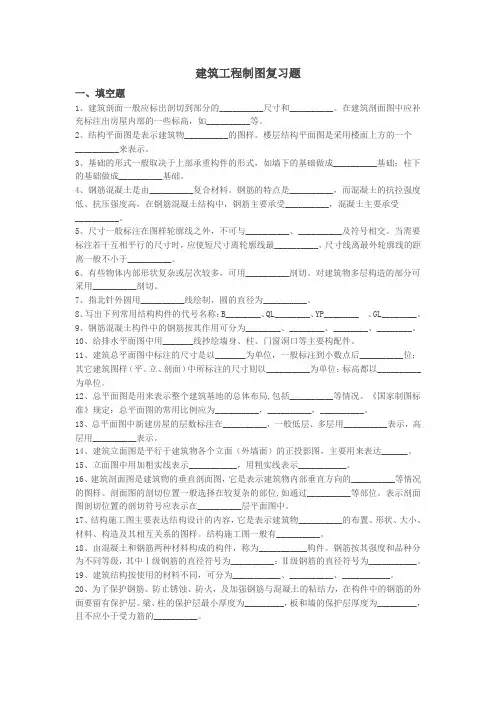

建筑工程制图复习题

一、填空题

1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物__________的图样。楼层结构平面图是采用楼面上方的一个__________来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__________基础；柱下的基础做成__________基础。

4、钢筋混凝土是由__________复合材料。钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。

5、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。

6、有些物体内部形状复杂或层次较多，可用__________剖切。对建筑物多层构造的部分可采用__________剖切。

7、指北针外圆用__________线绘制，圆的直径为__________。

8、写出下列常用结构构件的代号名称：B________、QL________、YP________ 、GL________。

9、钢筋混凝土构件中的钢筋按其作用可分为________、________、________、________。

10、给排水平面图中用_______线抄绘墙身、柱、门窗洞口等主要构配件。

11、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后__________位；其它建筑图样（平、立、剖面）中所标注的尺寸则以__________为单位；标高都以__________为单位。

12、总平面图是用来表示整个建筑基地的总体布局,包括__________等情况。《国家制图标准》规定：总平面图的常用比例应为__________，__________，__________。

工程制图复习题及答案

2 工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。

②点的 正面投影 与点的 侧面投影

的连线垂直于OZ轴。③点的 水平投影

到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。

6空间两直线的相对位置可分为 平行 、

相交 、 交叉 和 垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两

3 直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内

取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有 积聚性法

线面交点法 和 辅助平面法 。

《工程制图与CAD》复习题A

一、选择题

1、根据主、俯视图选择正确的左视图（ ）

2、哪一个剖切后的螺纹通孔画得正确？（ ）

！

3、已知一立体的主视图和俯视图，关于它的左视图，哪一种判断是正确的？（ ）

A．只有（a）、（b）正确 B．只有（c）、（d）正确

C．都正确 D．都错

4、这里四组图都是移出剖面的画法，哪一种画得正确？（ ）

A B C D

二、在指定位置将主视图画成全剖视图。

三、在指定位置将主视图画成剖视图。

四、补画组合体的主视图

五、补画下面视图中所缺的图线

六、作全剖的左视图

《工程制图与CAD》复习题B

一、选择题

1、GB规定图纸的基本幅面是（ ）

A．4种 B．5种 C．6种 D．7种

2、下面图样中尺寸标注正确的一组是（ ）

3、对应下图表示的投影面平行线的三面投影图，下列描述不正确的是（ ）

A.直线AB为水平线

B．ab等于直线段AB的实际长度

C．与直线AB垂直的投影轴是OZ轴

D.水平投影能反映直线AB与V面，H面的夹角。

4.已知带有圆柱孔的球体的四组投影，正确的画法是图（ ）

5、已知物体的主、俯视图，正确的左视图是（ ）

6、平面与圆球面相交，其截交线是（ ）

A．圆 B．直线 C．双曲线 D．椭圆

7、下列落在基本立体正面、侧面及水平投影可见区域面上A的投影，哪一种作图方法是正确的？（ ）

8、下列五组视图中，正确的两组是（ ）

A ab B cd C de D ae

9、正确的A—A断面图是（ ）

10、关于螺杆与螺孔装配图的画法，哪一种是正确的（ ）

精选 工程制图期末复习试题

一、填空题

1.当棱柱的上、下底面与棱线垂直时，称之为 ；若棱柱的上、下底面与棱线倾斜时称之为 。正棱柱、斜棱柱

2.平面与立体相交，所得的交线称为： ，交线所围成的平面图形称为： 。截交线、断面

3.正垂面上的圆在V面上的投影为 ，在H面上的投影形状为 。直线、椭圆

4.曲线根据其上面点所属平面不同分为：平面曲线和 两大类。空间曲线

5.侧平线的_________投影反映直线的实长。侧面

6.求圆锥面上的点的投影常用 法和 法。纬圆、素线

7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为 轴测图和 轴测图。正、斜

8.组合体尺寸分为 ， 和 尺寸三种。定形、定位、总体

9.绘制机械图样时采用的比例，为机件 相应要素的线性尺寸与 相应要素的线性尺寸之比。图样、实物

10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径

11.正等轴测图的伸缩系数是 ，简化伸缩系数是 。0.82、1

12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的

13.投影法分 和 两大类。中心投影法、平行投影法

14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形

15.用垂直于圆椎轴线的平面截该立体，所截得的图形为 。圆

二、判断题

第 １ 页 共 20 页 工程制图

一、判断题

1、在同一张图样中，同一机件的各个视图，可以采用不同比例（ B ）

2、一张A2幅面图纸相当于2张A1幅面图纸（ B ）

3、点划线的首末两端应是点,而不应是线（ B ）

4、在较小的图形上绘制点划线有困难时,可画成细实线（ A ）

5、图样中标注角度时,角度的数字一律写成水平方向（ A ）

6、国家标准规定，绘制图样时不可见轮廓线用虚线绘制（ A ）

7、国家标准规定，绘制图样时对称中心线用点画线绘制（ A ）

8、画图比例4：1，是图形比实物缩小四倍（ B ）

9、画图比例5：1，是图形比实物缩小五倍（ B ）

10、绘制技术图样需要加长幅面时，应按基本幅面的短边整数倍增加（ A ）

11、绘制技术图样时，在图纸上必须用细实线画出图框（ B ）

12、画图比例10：1，是图形比实物缩小十倍（ B ）

13、在尺寸标注中，凡是圆弧必须注符号R（ B ）

14、画图比例1：5，是图形比实物放大五倍（ B ）

15、一张A1幅面图纸相当于2张A0幅面图纸（ B ）

16、一张A3幅面图纸相当于2张A2幅面图纸（ B ）

17、一张A4幅面图纸相当于2张A3幅面图纸（ B ）

18、画图比例1：2，是图形比实物放大两倍（ B ）

19、画图比例1：3，是图形比实物放大三倍（ B ）

20、画图比例1：4，是图形比实物放大四倍（ B ）

21、画图比例2：1，是图形比实物缩小两倍（ B ）

22、已知直线的两面投影图，则其在空间是正平线（B ）

23、已知直线的两面投影图，则其在空间是水平线（ B ）

24、画三视图的投影规律是：主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等（ A ）

25、投影线互相平行的投影方法称为中心投影法（ B ）

26、平行投影中，改变物体与投影面之间的距离，物体投影的大小、形状都改变（B ）

第 1 页，共 10页 厦门大学网络教育2014-2015学年第一学期

《工程制图》课程复习题

一、填空题

1、尺寸组成的四大要素是尺寸线、

尺寸界限

、

尺寸起止符号

和尺寸数字。

2、建筑总平面图中标注的尺寸是以 M

为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以 MM 为单位；标高都以 M 为单位。

3、建筑立面图的命名方法有三种。其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为 正立面 ，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如 东立面 、 南立面 、

北立面

和西立面图等；也可以按照 轴号 来命名。

4、建筑形体的两种基本组成方式是 叠加

和

切割 。

5、详图的位置和编号，应以详图符号（详图标志）表示。详图符号以 粗实线 线绘制，直径为

14mm 。详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示

详图的编号 ，下方分母表示 被索引的详图所在图纸编号 。

6、钢筋按其强度和品种分为不同等级， Ⅱ级钢筋的直径符号为

。

7、写出下列常用结构构件的代号名称： YKB 预制预应力空心板 、GL 过梁

。

8、建筑平面图中，横向定位轴线的编号用 阿拉伯数字 从 左 至 右

依次编写；竖向定位轴线的编号用 大写拉丁字母 从 下

至 上 顺序编写。

9、建筑物按其使用功能通常可分为

工业 建筑、 民用 建筑、农业建筑及军用建筑。

10、剖面图和断面图的区别在于得到的投影，断面图是 面

的投影，而剖面图是 体 的投影。

11、建筑施工图包括施工总说明、 总平面图 、 平面图 、 立面图 、 剖面图 、 详图 。
