PN结与二极管原理

PN结和二极管的工作原理PN结是半导体器件中常见的结构之一，也是二极管的基本组成部分。

它具有特殊的工作原理，能够实现电流的单向导通，从而实现电子器件的正常工作。

在这篇文章中，我将详细介绍PN结和二极管的工作原理。

一、PN结的构成和形成PN结由两种不同类型的半导体材料P型半导体和N型半导体组成。

P型半导体中的杂质掺杂物主要是三价元素，如硼(B)，而N型半导体中的杂质掺杂物主要是五价元素，如磷(P)。

当P型半导体和N型半导体接触时，发生电子的扩散过程。

当两种半导体相接触时，P型半导体中的电子会向N型半导体中扩散，而N型半导体中的空穴会向P型半导体中扩散。

这样，在相接触区域形成一个带有正电荷的区域，称为P区，和一个带有负电荷的区域，称为N区。

P区和N区之间的边界称为PN结。

二、PN结的正向偏置当在PN结上施加正向电压时，使P区的正电荷与N区的负电荷相吸引，减小了PN结的势垒，电子和空穴能够更容易地通过PN结区域。

在正向电压作用下，P区中的空穴朝着N区移动，N区中的电子朝着P区移动，形成空穴电流和电子电流的流动。

空穴和电子在PN结区域相互复合，产生的正负离子消失。

这样，PN结就能够导通，电流可以顺利通过。

三、PN结的反向偏置当在PN结上施加反向电压时，使P区的负电荷与N区的正电荷相吸引，增加了PN结的势垒，形成一个更大的阻碍电流流动的势垒。

在反向电压作用下，PN结的势垒增大，电子和空穴被阻止穿越PN 结区域，电流无法通过PN结。

只有当反向电压超过PN结的击穿电压时，才会发生击穿现象，电流才能够通过PN结。

四、二极管的工作原理二极管是一种基于PN结构的电子器件，它具有单向导电特性。

当二极管的正极施加正向电压，负极施加反向电压时，二极管处于正向偏置状态；当二极管的正极施加反向电压，负极施加正向电压时，二极管处于反向偏置状态。

在正向偏置状态下，二极管导通，电流可以从P区流向N区，实现低阻抗。

在反向偏置状态下，二极管截止，电流无法通过，形成高阻抗。

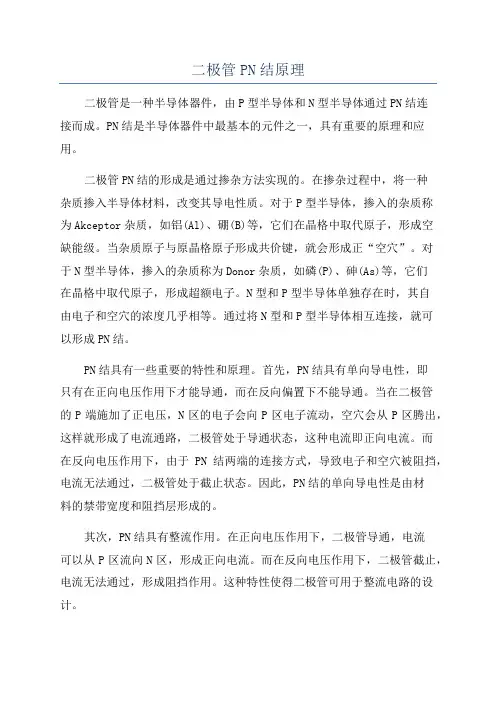

二极管PN结原理二极管是一种半导体器件，由P型半导体和N型半导体通过PN结连接而成。

PN结是半导体器件中最基本的元件之一，具有重要的原理和应用。

二极管PN结的形成是通过掺杂方法实现的。

在掺杂过程中，将一种杂质掺入半导体材料，改变其导电性质。

对于P型半导体，掺入的杂质称为Akceptor杂质，如铝(Al)、硼(B)等，它们在晶格中取代原子，形成空缺能级。

当杂质原子与原晶格原子形成共价键，就会形成正“空穴”。

对于N型半导体，掺入的杂质称为Donor杂质，如磷(P)、砷(As)等，它们在晶格中取代原子，形成超额电子。

N型和P型半导体单独存在时，其自由电子和空穴的浓度几乎相等。

通过将N型和P型半导体相互连接，就可以形成PN结。

PN结具有一些重要的特性和原理。

首先，PN结具有单向导电性，即只有在正向电压作用下才能导通，而在反向偏置下不能导通。

当在二极管的P端施加了正电压，N区的电子会向P区电子流动，空穴会从P区腾出，这样就形成了电流通路，二极管处于导通状态，这种电流即正向电流。

而在反向电压作用下，由于PN结两端的连接方式，导致电子和空穴被阻挡，电流无法通过，二极管处于截止状态。

因此，PN结的单向导电性是由材料的禁带宽度和阻挡层形成的。

其次，PN结具有整流作用。

在正向电压作用下，二极管导通，电流可以从P区流向N区，形成正向电流。

而在反向电压作用下，二极管截止，电流无法通过，形成阻挡作用。

这种特性使得二极管可用于整流电路的设计。

此外，PN结还具有渡越电压的效应。

在正向偏置时，当跨越PN结施加的电压达到一定数值时，PN结突破电势垒，开始导通，此时的电压称为渡越电压或开启电压，一般为0.6-0.7V。

当正向偏置电压小于渡越电压时，二极管处于截止状态，没有电流流过。

而当正向偏置电压大于渡越电压时，二极管处于导通状态，电流开始流动。

在实际应用中，二极管有许多重要的应用。

最常见的应用是整流电路，用于将交流电转换为直流电。

二极管的pn结二极管是一种具有两个电极的电子元件，其中一个电极被称为阳极（Anode），另一个电极被称为阴极（Cathode）。

二极管的关键部分是由p型半导体和n型半导体组成的pn结。

本文将详细介绍二极管的pn结的结构、工作原理以及其在电子技术中的应用。

一、pn结的结构pn结由p型半导体和n型半导体通过熔融或扩散等工艺连接而成。

p型半导体中含有杂质原子，如硼（B）或铝（Al），使其电子浓度较低；而n型半导体中含有杂质原子，如磷（P）或砷（As），使其电子浓度较高。

当p型和n型半导体连接在一起时，形成了一个p 区和一个n区，即pn结。

二、pn结的工作原理当二极管处于正向偏置时，即将阳极连接到p区，阴极连接到n区，此时电流可以流过二极管。

在正向偏置下，p区中的空穴将向n区移动，而n区中的电子将向p区移动。

由于空穴和电子在pn结中的重新组合，形成一个正电荷区和一个负电荷区，这被称为耗尽区。

在耗尽区中形成的电场会阻止进一步的电子和空穴移动，形成一个电势垒。

当二极管处于反向偏置时，即将阳极连接到n区，阴极连接到p区，此时电流几乎无法流过二极管。

在反向偏置下，p区中的电子将被吸引到n区，而n区中的空穴将被吸引到p区。

这导致电子和空穴在耗尽区中进一步分离，增加了电势垒的宽度。

因此，反向偏置下的电流非常小，几乎可以忽略不计。

三、pn结的应用1.整流器：由于二极管在正向偏置时允许电流通过，在反向偏置时阻止电流流动，因此它可用作整流器。

在交流电源中，二极管可以将交流电信号转换为直流电信号，实现电能的有效利用。

2.发光二极管（LED）：发光二极管利用pn结的特性，当注入电流时，电子和空穴在pn结中重新组合，产生光。

这种发光现象被应用于各种照明和显示领域。

3.太阳能电池：太阳能电池是利用光照射时光电效应产生的电能。

太阳能电池利用pn结的特性，当光照射到pn结上时，光子会激发电子和空穴，从而产生电流。

4.温度传感器：二极管的电流与温度呈正相关关系。

pn结二极管原理引言：pn结二极管是一种最简单、最基本的半导体器件，在电子学领域有着广泛的应用。

它的工作原理基于pn结的特性，通过调控电子和空穴的流动，实现对电流的控制。

本文将详细介绍pn结二极管的原理及其应用。

一、pn结的形成pn结是由p型半导体和n型半导体的结合而成。

p型半导体是通过在纯硅中掺杂三价元素（如硼）来形成的，它具有多余的空穴。

而n型半导体是通过在纯硅中掺杂五价元素（如磷）来形成的，它具有多余的自由电子。

当p型半导体与n型半导体相接触时，多余的电子和空穴会发生扩散，形成一个空间电荷区，即pn结。

二、pn结的特性1. 正向偏置：当外加电压的正极连接在p型半导体上，负极连接在n型半导体上时，称为正向偏置。

此时，正极电压使空间电荷区变窄，电子和空穴可以穿越pn结，形成电流。

这种电流称为正向电流，pn结处于导通状态。

2. 反向偏置：当外加电压的正极连接在n型半导体上，负极连接在p型半导体上时，称为反向偏置。

此时，正极电压使空间电荷区变宽，阻碍电子和空穴的流动。

只有当外加电压超过一定值，即击穿电压时，才会形成反向击穿电流。

一般情况下，pn结处于截止状态。

三、pn结二极管的原理pn结二极管的工作原理可以根据正向偏置和反向偏置的特性来解释。

1. 正向偏置：当pn结二极管处于正向偏置状态时，正极电压使空间电荷区变窄，形成一个电子流动的通道。

此时，由于p型半导体的多余空穴和n 型半导体的多余电子，电子从n型半导体流向p型半导体，空穴从p型半导体流向n型半导体。

这种电流流动的方向与正向偏置相反，称为正向电流。

正向电流的大小与外加电压成正比。

2. 反向偏置：当pn结二极管处于反向偏置状态时，正极电压使空间电荷区变宽，阻碍电子和空穴的流动。

此时，由于p型半导体的多余空穴和n型半导体的多余电子，形成一个电场，阻止电子和空穴的扩散。

只有当外加电压超过一定值，即击穿电压时，才会形成反向击穿电流。

四、pn结二极管的应用pn结二极管由于其独特的特性，在电子学领域有着广泛的应用。

什么是PN结和二极管PN结是半导体物理学中的一个基本概念，它是由P型半导体和N型半导体接触在一起形成的结构。

在P型半导体中，空穴是多数载流子，而在N型半导体中，电子是多数载流子。

当P型和N型半导体接触时，N型半导体中的电子会向P型半导体中的空穴移动，形成大量的电子-空穴对，这些电子-空穴对称为载流子。

由于载流子的数量大大超过了原来的数量，所以形成了电荷不平衡，产生了电场，这个电场阻止了电子和空穴的进一步扩散，最终达到了一种电荷分布的平衡状态，形成了PN结。

二极管是一种基于PN结的半导体器件，它具有单向导电性。

当二极管的正极连接到高电位，负极连接到低电位时，PN结处于正向偏置状态，此时电子和空穴会大量移动，形成电流，二极管导通。

而当正极连接到低电位，负极连接到高电位时，PN结处于反向偏置状态，此时电场会阻止电子和空穴的移动，二极管截止，不形成电流。

二极管广泛应用于电子电路中，如整流、调制、稳压、信号检测等。

它们是现代电子技术中不可或缺的基本元件之一。

习题及方法：1.习题：PN结的形成过程中，为什么会产生电场？解题方法：回顾PN结的形成过程，分析P型和N型半导体接触时电荷不平衡的原因，以及电场的作用。

答案：PN结形成过程中，由于P型半导体中的空穴和N型半导体中的电子大量移动，形成了电子-空穴对。

这些电子-空穴对使得PN结区域内的电荷分布不平衡，产生了电场。

电场的作用是阻止电子和空穴的进一步扩散，最终达到电荷分布的平衡状态。

2.习题：二极管在正向偏置和反向偏置状态下，分别会发生什么现象？解题方法：分析二极管的正向偏置和反向偏置过程，以及对应的电荷分布和电流情况。

答案：在正向偏置状态下，二极管的正极连接到高电位，负极连接到低电位。

此时，PN结中的电场减弱，电子和空穴大量移动，形成电流，二极管导通。

在反向偏置状态下，二极管的正极连接到低电位，负极连接到高电位。

此时，PN结中的电场增强，阻止了电子和空穴的移动，二极管截止，不形成电流。

二极管工作原理
二极管工作原理如下：
二极管是一种最简单的半导体器件，它有两个电极，一个是正级别的称作阳极(Anode)，另一个是负级别的称作阴极(Cathode)。

二极管的主要原理是利用了PN结的电离电功率转
换特性。

在PN结中，N型半导体中的自由电子和P型半导体中的空穴
会发生扩散运动。

当N型半导体中的电子与P型半导体中的
空穴碰撞时，它们会发生复合并释放出能量，这被称为复合反应。

但是，当在PN结形成后，在P区域中形成了N型半导体所积聚的电子而在N区域中形成了空穴积聚。

这导致了N区
的电子浓度增加，而P区的电子浓度减少，从而在PN结的两
侧形成了一个电势差，这个差称为内建电势。

由于这个内建电势的存在，当一个正电压施加在P区而负电压施加在N区时，使用二极管时，会产生一个电流，这个电流称为二极管的正向电流。

然而，当一个负电压施加在P区而正电压施加在N区时，会发生的情况就与之前相反了。

此时，由于内建电势的存在，电势差相减的结果会抵消外加电势，使PN结几乎处于绝
缘状态，导致二极管基本没有电流流动，这个电流被称为二极管的反向电流。

因此，二极管是一种能够控制电流流向的器件。

在正向电压下，二极管具有低电阻，允许电流通过；而在反向电压下，二极管具有很高的电阻，阻止电流通过。

这种特性使得二极管在电子电路中具有多种应用，例如整流、稳压和开关等。

pn结发光二极管(led)的原理一、简介发光二极管（LED）是一种基于半导体工艺的元件，具有体积小、响应时间短、节能环保等优点，被广泛应用于各种电子设备中，如数码相机、手表、显示器、照明设备等。

PN结发光二极管是LED的一种，其基本原理是通过注入电流，激发半导体材料中的电子跃迁至高能级，当它们回到低能级时，释放出能量，以光的形式释放出来。

二、工作原理1.结构：PN结发光二极管主要由半导体材料制成。

通常，它包含一个P区（注入区）和一个N区（发射区），中间由一层薄薄的PN结连接。

在P区，电子被注入并被激发；在N区，这些被激发的电子可以通过释放能量形成光子而发光。

2.注入电流：PN结发光二极管需要注入一定量的电流来激发电子跃迁。

这个电流大小可以通过调整电路中的电阻和电压来控制。

一般来说，注入的电流越大，产生的光越强。

3.发光颜色：PN结发光二极管的颜色取决于其使用的半导体材料。

常见的有红、绿、蓝、白等颜色的LED。

不同的半导体材料可以产生不同波长的光，从而实现颜色的调节。

4.闪烁：PN结发光二极管通常不会出现闪烁现象。

但如果电流过大或电压不稳定，可能会导致闪烁。

因此，在应用LED时，需要注意电流和电压的稳定性。

三、优点与缺点优点：1.节能：LED的能耗低，与传统的白炽灯和荧光灯相比，可以节省大量的能源。

2.长寿命：LED的寿命长，通常在数万小时以上，比传统灯具的寿命要长得多。

3.环保：LED不含汞等有害物质，不会对环境造成污染。

4.快速响应：LED的响应时间短，可以在瞬间内改变亮度或颜色。

缺点：1.成本较高：LED的生产成本相对较高，因此在一些低端应用中，其价格仍然是一个问题。

2.视角较小：LED的视角相对较小，这可能会在一些需要大视角照明的地方有所限制。

四、应用领域PN结发光二极管（LED）广泛应用于各种领域，以下是一些常见的应用领域：1.数码显示：LED被广泛应用于数码产品如手机、平板电脑、电视等的显示屏中。

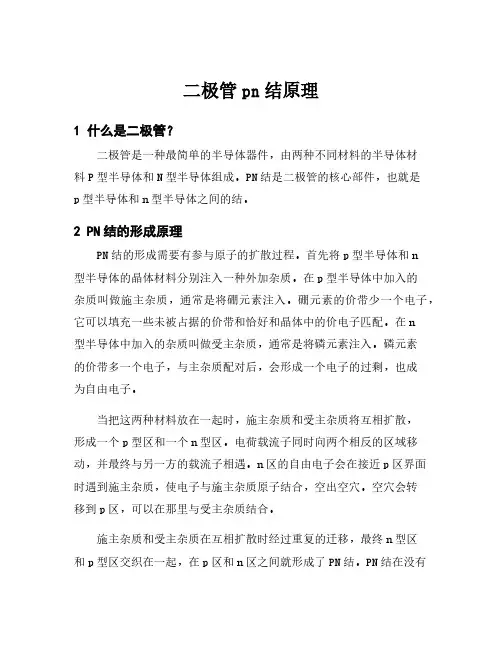

二极管pn结原理1 什么是二极管？二极管是一种最简单的半导体器件，由两种不同材料的半导体材料P型半导体和N型半导体组成。

PN结是二极管的核心部件，也就是p型半导体和n型半导体之间的结。

2 PN结的形成原理PN结的形成需要有参与原子的扩散过程。

首先将p型半导体和n型半导体的晶体材料分别注入一种外加杂质。

在p型半导体中加入的杂质叫做施主杂质，通常是将硼元素注入。

硼元素的价带少一个电子，它可以填充一些未被占据的价带和恰好和晶体中的价电子匹配。

在n型半导体中加入的杂质叫做受主杂质，通常是将磷元素注入。

磷元素的价带多一个电子，与主杂质配对后，会形成一个电子的过剩，也成为自由电子。

当把这两种材料放在一起时，施主杂质和受主杂质将互相扩散，形成一个p型区和一个n型区。

电荷载流子同时向两个相反的区域移动，并最终与另一方的载流子相遇。

n区的自由电子会在接近p区界面时遇到施主杂质，使电子与施主杂质原子结合，空出空穴。

空穴会转移到p区，可以在那里与受主杂质结合。

施主杂质和受主杂质在互相扩散时经过重复的迁移，最终n型区和p型区交织在一起，在p区和n区之间就形成了PN结。

PN结在没有外加电压时处于平衡状态，在PN结附近会形成电场。

电子在带负电的n型区中移动时，越靠近PN结就越难以通过电场而通过，最终聚集在PN结周围的接缝区域。

3 PN结的作用PN结具有单向导电性，当它被正向偏置时，内部的电场会减弱，水平移动的电荷会进入PN结，导致电流通过，形成电路。

当它被反向偏置时，内部的电场会加强，电荷运动将被阻止，不允许电流通过。

利用二极管的单向导电性，可以使电流在电路中向一个规定的方向流动，为许多电气设备的正常运作提供了保障。

pn结光电二极管工作原理一、介绍光电二极管是一种将光能转化为电能的器件，是半导体材料的一种应用。

其中，pn 结光电二极管是应用最为广泛的一种光电二极管。

该器件结构简单，性能可靠，因此在许多领域中都得到了广泛的应用。

本文将深入探讨pn结光电二极管的工作原理。

二、pn结的形成1. 半导体材料介绍光电二极管是由半导体材料制成的，而半导体材料是介于导体和绝缘体之间的一种材料。

它的导电性介于金属和非金属之间，具有较高电阻率的特点。

常见的半导体材料有硅（Si）和锗（Ge）等。

2. pn结的形成原理pn结是通过掺杂半导体材料形成的。

掺杂是在半导体材料中引入杂质，使其导电性发生变化的过程。

对于pn结，我们需要在一个半导体材料中掺入两种不同导电性质的杂质。

掺入五价元素（如磷）的区域称为n型区域，具有自由电子；掺入三价元素（如硼）的区域称为p型区域，具有空穴。

当n型和p型区域相互接触时，形成了pn结。

三、pn结的基本特性1. 内建电场pn结形成后，由于n型区域和p型区域的电荷分布不均匀，会形成内建电场。

内建电场的存在导致n型区域中的自由电子向p型区域运动，而p型区域中的空穴则向n型区域运动，最终形成一个电子亏损区和空穴亏损区。

能带图是描述半导体材料中电子能量分布的图表。

在pn结中，n型区域的导带和p 型区域的价带会有重叠，导带中的电子可以向价带中的空穴复合。

在内建电场作用下，电子会从n型区域向p型区域运动，而空穴则从p型区域向n型区域运动，从而减小了重叠的程度。

四、pn结光电二极管的工作原理1. 光的能量转换光线射到pn结的表面时，部分光子会穿过表面并进入光敏区域。

光子激发了光敏区域内的电子，使其跃迁到导带中，形成自由电子和空穴对。

在内建电场的作用下，自由电子会被推向n型区域，而空穴则被推向p型区域。

这导致了在pn结两侧产生了一个正负电荷的信号。

2. 电流的生成当光子入射光敏区域时，会导致pn结两端产生电势差。

这个电势差可以驱动自由电子在n型区域和空穴在p型区域中运动。

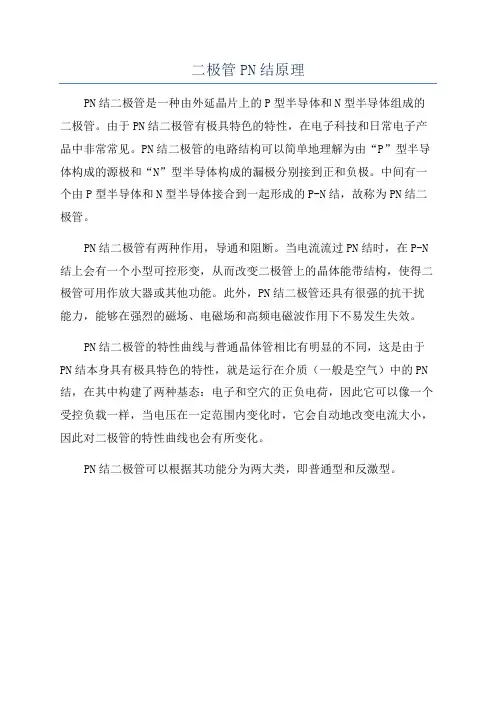

二极管PN结原理
PN结二极管是一种由外延晶片上的P型半导体和N型半导体组成的二极管。

由于PN结二极管有极具特色的特性，在电子科技和日常电子产品中非常常见。

PN结二极管的电路结构可以简单地理解为由“P”型半导体构成的源极和“N”型半导体构成的漏极分别接到正和负极。

中间有一个由P型半导体和N型半导体接合到一起形成的P-N结，故称为PN结二极管。

PN结二极管有两种作用，导通和阻断。

当电流流过PN结时，在P-N 结上会有一个小型可控形变，从而改变二极管上的晶体能带结构，使得二极管可用作放大器或其他功能。

此外，PN结二极管还具有很强的抗干扰能力，能够在强烈的磁场、电磁场和高频电磁波作用下不易发生失效。

PN结二极管的特性曲线与普通晶体管相比有明显的不同，这是由于PN结本身具有极具特色的特性，就是运行在介质（一般是空气）中的PN 结，在其中构建了两种基态：电子和空穴的正负电荷，因此它可以像一个受控负载一样，当电压在一定范围内变化时，它会自动地改变电流大小，因此对二极管的特性曲线也会有所变化。

PN结二极管可以根据其功能分为两大类，即普通型和反激型。

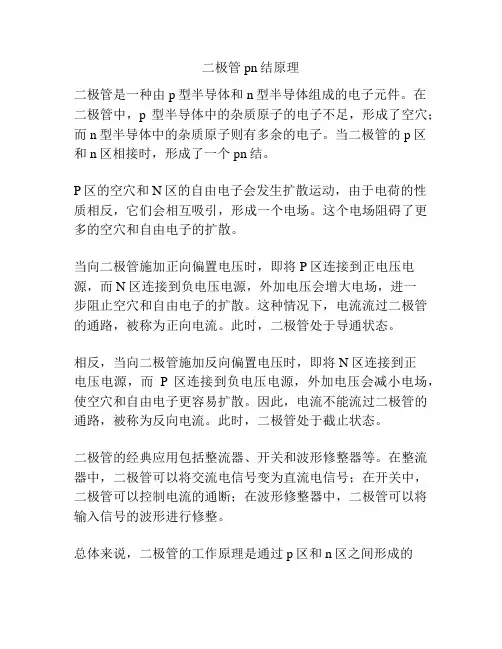

二极管pn结原理
二极管是一种由p型半导体和n型半导体组成的电子元件。

在二极管中，p型半导体中的杂质原子的电子不足，形成了空穴；而n型半导体中的杂质原子则有多余的电子。

当二极管的p区和n区相接时，形成了一个pn结。

P区的空穴和N区的自由电子会发生扩散运动，由于电荷的性质相反，它们会相互吸引，形成一个电场。

这个电场阻碍了更多的空穴和自由电子的扩散。

当向二极管施加正向偏置电压时，即将P区连接到正电压电源，而N区连接到负电压电源，外加电压会增大电场，进一
步阻止空穴和自由电子的扩散。

这种情况下，电流流过二极管的通路，被称为正向电流。

此时，二极管处于导通状态。

相反，当向二极管施加反向偏置电压时，即将N区连接到正
电压电源，而P区连接到负电压电源，外加电压会减小电场，使空穴和自由电子更容易扩散。

因此，电流不能流过二极管的通路，被称为反向电流。

此时，二极管处于截止状态。

二极管的经典应用包括整流器、开关和波形修整器等。

在整流器中，二极管可以将交流电信号变为直流电信号；在开关中，二极管可以控制电流的通断；在波形修整器中，二极管可以将输入信号的波形进行修整。

总体来说，二极管的工作原理是通过p区和n区之间形成的
pn结，利用空穴和自由电子的扩散运动和电场的阻碍效应来实现电流的控制和信号的处理。

pin二极管工作原理
二极管，即PN结二极管，是一种由P型半导体和N型半导体组成的电子元件。

它的工作原理基于PN结的电子组成差异。

PN结的形成是通过在一块半导体晶体中加入掺杂物。

P型半
导体中的掺杂物（通常是三价元素）会引入多余的电子空穴，而N型半导体中的掺杂物（通常是五价元素）会引入额外的
自由电子。

当P型和N型半导体结合在一起时，由于电子的
扩散作用，两边的电子会相互扩散并重新组合，形成一个被称为耗尽区的区域。

在耗尽区，由于掺杂物类型的不同，电子和空穴会在PN结附
近集中，形成内建电场。

这个内建电场的作用是阻止进一步的电子和空穴扩散。

当在二极管的两端分别施加正向和反向电压时，这个内建电场将对电流的流动产生影响。

当施加正向电压时，即将P端连到正极，N端连到负极时，内建电场会被外加电场减小，进而减小了电子和空穴的阻碍。

这样，电子和空穴会进一步扩散并重新组合，形成电流通过的导电通道。

这种条件下，二极管会处于导通状态，允许电流流过。

相反，当施加反向电压时，即将N端连到正极，P端连到负极时，内建电场会进一步增大，阻碍了电子和空穴的扩散。

此时，二极管几乎不会允许电流通过，处于截止状态。

综上所述，二极管的工作原理是基于PN结的形成和内建电场
的产生与作用。

通过施加适当的正向或反向电压，可以控制电流的流动，从而实现二极管的开关功能。

二极管的工作原理引言概述:二极管是一种最基本的半导体器件，具有非常重要的作用。

本文将详细介绍二极管的工作原理，包括PN结、正向偏置、反向偏置、截止区和导通区等方面。

一、PN结的形成和特性1.1 PN结的形成PN结是二极管的基本结构，由P型半导体和N型半导体通过扩散形成。

P型半导体中的空穴通过扩散进入N型半导体，而N型半导体中的电子则通过扩散进入P型半导体，最终形成为了PN结。

1.2 PN结的特性PN结具有正向偏置和反向偏置两种工作状态。

在正向偏置下，P端与正电压相连，N端与负电压相连，使得PN结变窄，电子从N端向P端扩散，空穴从P端向N端扩散，导致电流流过二极管。

而在反向偏置下，P端与负电压相连，N端与正电压相连，使得PN结变宽，电子和空穴被阻挡，导致几乎没有电流通过。

1.3 PN结的导通特性当二极管处于正向偏置状态时，当施加的电压超过二极管的正向压降（普通为0.6V），PN结变窄，载流子扩散加剧，导致电流增大。

而当施加的电压小于正向压降时，PN结变宽，载流子扩散减弱，导致电流减小。

二、正向偏置下的工作原理2.1 正向偏置下的导通在正向偏置下，当施加的电压超过二极管的正向压降时，PN结变窄，载流子扩散加剧，导致电流增大。

此时，电子从N端向P端扩散，空穴从P端向N端扩散，形成电流。

2.2 正向偏置下的电压-电流关系正向偏置下，二极管的电流与电压呈指数关系。

当电压超过正向压降时，电流急剧增加，而在正向压降以下，电流的增加相对较小。

2.3 正向偏置下的电压-电流特性正向偏置下，二极管的电压-电流特性呈非线性关系。

在正向压降以上，电流增加缓慢，而在正向压降以下，电流增加迅速。

三、反向偏置下的工作原理3.1 反向偏置下的截止在反向偏置下，当施加的电压小于二极管的正向压降时，PN结变宽，载流子扩散减弱，导致几乎没有电流通过。

此时，二极管处于截止状态。

3.2 反向偏置下的击穿当施加的反向电压超过二极管的击穿电压时，PN结会发生击穿现象，电流急剧增加。

pn结光电二极管工作原理一、概述pn结光电二极管是一种将光信号转换为电信号的器件，也称为光电二极管。

它是一种半导体器件，由p型半导体和n型半导体组成。

当光照射在pn结上时，会引起载流子的产生和运动，从而产生一个电流信号。

本文将详细介绍pn结光电二极管的工作原理。

二、pn结的形成1. p型半导体p型半导体是指掺杂有三价元素（如硼B）的半导体材料。

掺杂三价元素后，p型材料中会出现大量空穴（缺少一个电子的空位），这些空穴可以被外界提供的电子填补，形成正电荷。

2. n型半导体n型半导体是指掺杂有五价元素（如磷P）的半导体材料。

掺杂五价元素后，n型材料中会出现大量自由电子（多余一个电子），这些自由电子可以参与导电。

3. pn结的形成将p型和n型两种材料通过扩散或外加能量等方法接触在一起，则会形成一个pn结。

在pn结附近存在着大量的空穴和自由电子，因此会形成一个电场。

这个电场会阻碍空穴和自由电子的扩散，使它们不能通过pn结。

这种现象被称为势垒。

三、pn结光电二极管的结构1. pn结光电二极管的外部结构pn结光电二极管通常由p型半导体、n型半导体和金属引线组成。

引线用于连接外部电路，将光信号转换为电信号。

2. pn结光电二极管的内部结构在pn结的两侧分别接上p型半导体和n型半导体，形成p-n-p或n-p-n等多种不同类型的pn结光电二极管。

其中，p-n-p型pn结光电二极管中间是n型材料夹在两个p型材料之间，而n-p-n型pn结光电二极管中间是p型材料夹在两个n型材料之间。

四、pn结光电二极管的工作原理当没有外界光照射时，势垒会阻碍空穴和自由电子通过pn结。

此时，在p区域内存在大量空穴，在n区域内存在大量自由电子，两者数量相等且处于平衡状态。

此时，pn结处没有电流通过。

当外界光照射在pn结上时，光子会激发p区域内的电子跃迁到n区域，形成了一个电子空穴对。

这个电子空穴对会受到势垒的影响，向相反方向移动。

如果外加电压为正，则电子空穴对会向p区域移动；如果外加电压为负，则电子空穴对会向n区域移动。

二极管的基本工作原理二极管是半导体电子器件中最简单而又最基础的一种。

二极管具有只允许单向电流通过且带有整流作用的特性，广泛应用于电子工业、通讯工程和信息技术等众多领域。

本文将着重介绍二极管的基本工作原理。

1. PN结的形成二极管是由PN结组成的。

PN结是由p型半导体和n型半导体的结合而成的，它们的合并是通过扩散法或化学气相传输法来实现的。

p型半导体中有大量的电子空穴，n型半导体中有大量的自由电子。

p型半导体迁移了一些空穴，n型半导体迁移了大量电子。

在p型半导体的质子带内（空穴带）和n型半导体的负电子带内，发生了渗透现象，形成了一个p-n结。

2. 电势垒的作用PN结的形成在两侧产生了电势垒（也称为屏障电势），使得p区和n区之间形成电场。

电子和空穴在电势垒的作用下发生漂移和扩散，从而形成了电势垒区。

在电势垒区内，电子和空穴几乎发生重合，形成了能带突变区。

3. 二极管的工作原理在漏极为安装p半导体，而集电极为n半导体的二极管中，因为p区的电子浓度相对低于n区的电子浓度，因此在电势垒形成之后，p区的电子会向n区扩散，而n区的电子则会受到电场力的作用，向p区移动，两者达到动态平衡。

这个过程称为正向偏置状态，此时，二极管对于正向电压的导通性能良好。

而当在反向电压下时，由于n区的电子会向n区的边缘堆积，p区的空穴也会向p区的边缘堆积，形成更大的电势垒。

若电压足够大，电势垒将阻止电子通过，达到了阻止反向电流的目的。

4. 二极管的几种特性二极管有很多特性，包括正向漏电流、反向饱和漏电流、开启电压降、反向截止电压、反向击穿电压等。

其中，开启电压降是指使二极管导通的关键电压值，其值与二极管的材料、尺寸等相关，一般在0.5-1.7V之间；而正向漏电流则是在正向电压下，穿过管子的漏电流，随着正向电压的增大呈指数变化。

反向击穿电压是指在反向电压下，当电压超过一定值时，电子会在几个泄漏点处穿透电势垒二极管。

总体而言，二极管具有单向导电性、电压阈值和稳定的电特性等优点，是电路中重要的电子承载器件之一。

PN结的定义：在一块本征半导体中，掺以不同的杂质，使其一边成为Ｐ型，另一边成为Ｎ型，在Ｐ区和Ｎ区的交界面处就形成了一个ＰＮ结。

ＰＮ结的形成（1）当Ｐ型半导体和Ｎ型半导体结合在一起时，由于交界面处存在载流子浓度的差异，这样电子和空穴都要从浓度高的地方向浓度低的地方扩散。

但是，电子和空穴都是带电的，它们扩散的结果就使Ｐ区和Ｎ区中原来的电中性条件破坏了。

Ｐ区一侧因失去空穴而留下不能移动的负离子，Ｎ区一侧因失去电子而留下不能移动的正离子。

这些不能移动的带电粒子通常称为空间电荷，它们集中在Ｐ区和Ｎ区交界面附近，形成了一个很薄的空间电荷区，这就是我们所说的ＰＮ结，如图1所示。

（2）在这个区域内，多数载流子或已扩散到对方，或被对方扩散过来的多数载流子(到了本区域后即成为少数载流子了)复合掉了，即多数载流子被消耗尽了，所以又称此区域为耗尽层，它的电阻率很高，为高电阻区。

（3）Ｐ区一侧呈现负电荷，Ｎ区一侧呈现正电荷，因此空间电荷区出现了方向由Ｎ区指向Ｐ区的电场，由于这个电场是载流子扩散运动形成的，而不是外加电压形成的，故称为内电场，如图2所示。

（4）内电场是由多子的扩散运动引起的，伴随着它的建立将带来两种影响：一是内电场将阻碍多子的扩散，二是P区和N区的少子一旦靠近PN结，便在内电场的作用下漂移到对方，使空间电荷区变窄。

（5）因此，扩散运动使空间电荷区加宽，内电场增强，有利于少子的漂移而不利于多子的扩散；而漂移运动使空间电荷区变窄，内电场减弱，有利于多子的扩散而不利于少子的漂移。

当扩散运动和漂移运动达到动态平衡时，交界面形成稳定的空间电荷区，即ＰＮ结处于动态平衡。

ＰＮ结的宽度一般为0.5um。

ＰＮ结的单向导电性PN结在未加外加电压时，扩散运动与漂移运动处于动态平衡，通过PN结的电流为零。

（1）外加正向电压（正偏）当电源正极接P区，负极接N区时，称为给pN结加正向电压或正向偏置，如图3所示。

由于PN结是高阻区，而P区和N区的电阻很小，所以正向电压几乎全部加在PN结两端。

pn结二极管工作原理
结二极管是一种半导体器件,由一个型半导体区和一个型半导体区组成,两者之间形成结。

结是二极管工作的核心部分,其工作原理可以分为两种情况:正向导通和反向导通。

1. 正向导通
当在结两端施加一个正向电压(区连正极,区连负极)时,结处的空穴和电子分别被推向区和区,形成一个很小的电阻,使电流能够通过。

这种情况下,电流主要由少数载流子(空穴在区,电子在区)组成,随着正向电压的增加,正向电流呈指数增长。

2. 反向导通
当在结两端施加一个反向电压(区连负极,区连正极)时,结附近的空穴和电子分别被推离结,形成一个很大的电阻,只允许非常小的反向漏电流通过。

随着反向电压的增加,反向电流基本保持不变,直到达到击穿电压时,反向电流会突然增大。

二极管的基本特性可以通过它的伏安特性曲线来表示。

在正向偏置下,二极管呈现良好的导电性;而在反向偏置下,二极管则具有非常高的阻值,使电流难以通过。

这种整流作用使得二极管在许多电路中发挥着重要作用,如整流、开关、保护电路等。

结二极管的工作原理是基于半导体材料中载流子(电子和空穴)在电
场作用下的运动,通过调节结两端的电压大小和方向,从而控制电流的流向和大小。

二极管的原理是什么
二极管是一种半导体电子器件，由正负两种导电性能不同的半导体材料构成。

其主要原理是基于PN结的特性。

PN结是由具有P型导电性能的半导体材料和具有N型导电性
能的半导体材料接触而形成的结构。

在PN结中，P型半导体
中的多数载流子是空穴（正电荷），N型半导体中的多数载流子是自由电子（负电荷）。

当两种半导体结合形成PN结时，
会发生载流子的扩散运动。

在PN结中，当加上正向电压时，即P端连接正电源，N端连
接负电源，此时结区的电场会阻碍电子向P端扩散、空穴向N 端扩散，使得载流子的扩散运动减少。

由于P端与正电源连接，N端与负电源连接，形成电子从N端向P端流动、空穴
从P端向N端流动的电流方向，此时二极管处于正向导通状态。

正向导通时，二极管的电压降较小，呈低阻态。

而当加上反向电压时，即P端连接负电源，N端连接正电源，此时结区的电场会加强电子向N端扩散、空穴向P端扩散，
使得载流子的扩散运动增加。

由于P端与负电源连接，N端与正电源连接，形成电子从P端向N端流动、空穴从N端向P
端流动的电流方向，此时二极管处于反向截止状态。

反向截止时，二极管的电压降较大，呈高阻态。

二极管的原理可以用来实现多种功能，如整流、开关、调制等，并广泛应用于电子电路中。

PN结与二极管原理解析PN结是一种由P型半导体与N型半导体交界形成的结构，它是半导体器件中最基本的单元。

PN结的构造与性质决定了它在电子元器件中的广泛应用，最典型的例子就是二极管。

PN结的形成是通过将P型半导体与N型半导体直接接触而形成的。

在P型半导体中，由于掺入了杂质原子称为施主原子，因此P型半导体中存在着大量自由的正电荷载流子，即空穴。

而在N型半导体中，由于掺入了杂质原子称为受主原子，因此N型半导体中存在着大量自由的负电荷载流子，即电子。

当P型半导体与N型半导体接触时，存在电子从N区向P区扩散的趋势，同时也会有空穴从P区向N区扩散的趋势。

这种扩散形成了P区与N区之间的扩散电势差，使得P区形成负电荷，N区形成正电荷，从而形成了PN结的电场，阻碍进一步的电荷扩散，达到了稳定状态。

PN结具有两个重要的性质：单向导电性和整流性。

首先，PN结具有单向导电性。

在正向偏置情况下，即将P区连接至正电源，将N区连接至负电源，使得P区的正电荷趋向于正电源，N区的负电荷趋向于负电源，这样可以增大PN结的电场，使得电子自由通过PN 结。

而在反向偏置情况下，即将P区连接至负电源，将N区连接至正电源，PN结的电场被削弱，电子难以通过PN结，产生较大的电阻。

这种单向导电性使得PN结可以用作二极管，实现信号的整流功能。

其次，PN结具有整流性。

在正向偏置时，电子可以通过PN结，实现电流的流动。

而在反向偏置时，由于电子难以通过PN结，电流的流动极其微弱。

这种整流性质使得二极管可以将交流信号转变为直流信号，是电子设备中重要的信号处理器件之一除了单向导电性和整流性，PN结还具有其他重要的特性，如正向电压下的导通压降和反向电压下的击穿电压。

正向电压下，PN结导通时会产生约0.7V的压降。

反向电压下，当反向电压超过PN结的击穿电压时，电流会迅速增大，可能损坏二极管。

因此，击穿电压是二极管在使用过程中需要考虑的重要参数。

总的来说，PN结是由P型半导体与N型半导体直接接触而形成的结构，具有单向导电性和整流性。
