母线保护调试
- 格式:docx
- 大小:14.34 KB
- 文档页数:5

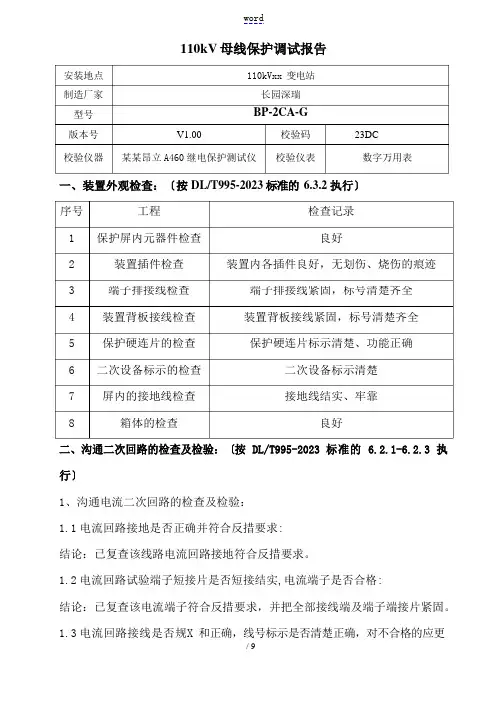

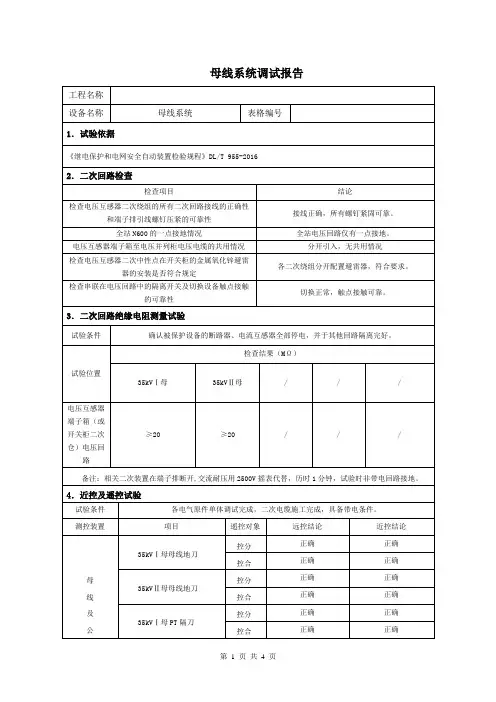

序号 工程检查记录 1 保护屏内元器件检查良好2 装置插件检查 装置内各插件良好,无划伤、烧伤的痕迹3 端子排接线检查 端子排接线紧固,标号清楚齐全4 装置背板接线检查 装置背板接线紧固,标号清楚齐全5 保护硬连片的检查 保护硬连片标示清楚、功能正确6 二次设备标示的检查 二次设备标示清楚7 屏内的接地线检查接地线结实、牢靠8箱体的检查良好110kV 母线保护调试报告安装地点 制造厂家型号 110kVxx 变电站 长园深瑞BP-2CA-G版本号 V1.00校验码 23DC 校验仪器某某昂立 A460 继电保护测试仪校验仪表数字万用表一、装置外观检查:〔按 DL/T995-2023 标准的 6.3.2 执行〕二、沟通二次回路的检查及检验:〔按 DL/T995-2023 标准的 6.2.1-6.2.3 执行〕1、沟通电流二次回路的检查及检验:1.1 电流回路接地是否正确并符合反措要求:结论:已复查该线路电流回路接地符合反措要求。
1.2 电流回路试验端子短接片是否短接结实,电流端子是否合格:结论:已复查该电流端子符合反措要求,并把全部接线端及端子端接片紧固。
1.3 电流回路接线是否规X 和正确,线号标示是否清楚正确,对不合格的应更换:结论:电流回路接线规X、正确,接线标号清楚正确。
2、沟通电压二次回路的检查及检验:2.1电压回路接地是否正确并符合反措要求:结论:已复查该线路电压回路接地符合反措要求。
2.2电压二次回路中全部空开的装设地点、脱扣电流是否适宜、质量是否良好,能否保证选择性,自动空开线圈阻抗值是否适宜,对不合格的应更换:结论:经检查电压二次回路中全部空气空关各项要求均良好。
2.3检查串联在电压二次回路中的自动开关、隔离开关及切换设备触点的牢靠性:结论:经检查电压二次回路中的空气开关、隔离开关及切换设备触点牢靠性良好。
三、直流二次回路的检查:〔含断路器操作回路、信号回路、隔离开关二次回路,按DL/T995-2023 标准的 6.2.6 执行〕1、全部信号回路接线是否规X、正确,接线是否结实,线号标示是否清楚正确,对不合格的应更换:结论:全部信号回路接线规X、正确,接线结实,线号标示清楚正确。

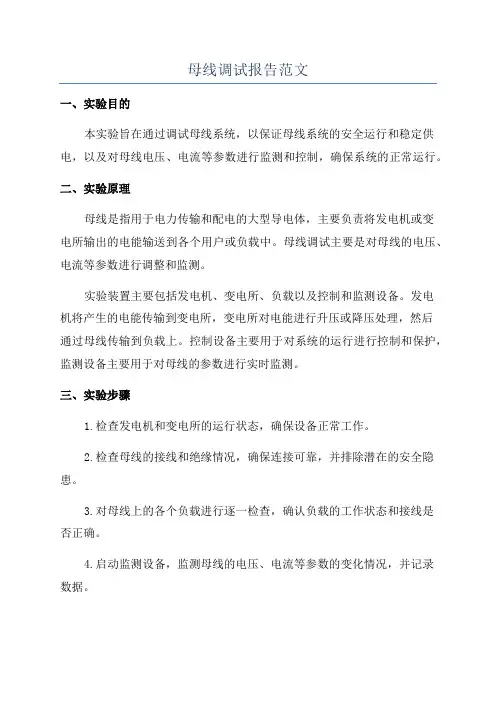

母线调试报告范文一、实验目的本实验旨在通过调试母线系统,以保证母线系统的安全运行和稳定供电,以及对母线电压、电流等参数进行监测和控制,确保系统的正常运行。
二、实验原理母线是指用于电力传输和配电的大型导电体,主要负责将发电机或变电所输出的电能输送到各个用户或负载中。
母线调试主要是对母线的电压、电流等参数进行调整和监测。
实验装置主要包括发电机、变电所、负载以及控制和监测设备。
发电机将产生的电能传输到变电所,变电所对电能进行升压或降压处理,然后通过母线传输到负载上。
控制设备主要用于对系统的运行进行控制和保护,监测设备主要用于对母线的参数进行实时监测。
三、实验步骤1.检查发电机和变电所的运行状态,确保设备正常工作。
2.检查母线的接线和绝缘情况,确保连接可靠,并排除潜在的安全隐患。
3.对母线上的各个负载进行逐一检查,确认负载的工作状态和接线是否正确。
4.启动监测设备,监测母线的电压、电流等参数的变化情况,并记录数据。
5.对母线电压进行调整,确保在设定范围内,同时观察监测设备的显示数据,确保数据的准确性。
6.对母线电流进行调整,确保母线的负载均衡,并监测各个负载的工作状态。
7.对母线的保护设备进行测试,验证其对电压、电流等异常情况的保护能力。
8.对母线进行稳定性测试,观察电压和电流的波动情况,并记录数据。
9.将实验结果进行整理和分析,评估母线系统的运行情况和设备的工作性能,提出合理的改进措施。
四、实验结果经过实验测试,母线系统的电压、电流等参数均在合理范围内,并未出现异常情况。
各个负载之间的电流分配均衡,保护设备对异常情况的反应速度较快,能够有效保护母线的安全运行。
五、实验分析通过本次实验,我们对母线系统的运行情况和设备的工作性能有了更深入的了解。
母线电压和电流的稳定性是保证系统供电的重要条件,需要定期进行监测和调整。
同时,也需要对负载进行合理的分配和调整,以实现负载均衡。
在日常运行中,应注意定期对母线系统进行维护和检修,及时排除潜在的安全隐患,确保设备的正常工作。
母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值,大差比例低值,小差比例高值,小差比例低值,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值0.5,大差比例低值0.3,小差比例高值0.6,小差比例低值0.5,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(40.4V),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
3、CT断线闭锁差动,默认投入,闭锁三相,在Ⅰ母(或Ⅱ母)上任一单元A相加电流至CT断线闭锁定值,延时5S发“CT断线闭锁”事件,CT断线信号灯亮及信号接点闭合,此时另选一单元,A相加故障电流至差动动作值,此时差动不出口,B相故障电流满足差动条件,差动不出口,C相加故障电流满足差动条件,差动不出口。
母线保护原理及调试一、概述1、电气主接线的定义:发电厂和变电站的一次设备按照一定的要求和顺序连成的电路,又称为一次接线。
2、电力系统的主接线形式分为有母线形式和无母线形式。
母线又叫汇流排,是电厂、电站汇集和分配电能的电气连接设备。
它把各电源送来的电能汇集起来,并分配给各个用户,表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。
1)、有母线:此类接线方式又可以分为单母线和双母线形式。
A、单母线:常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。
单母线:单母分段:单母带旁路:单母分段带旁路(I 、II 母均可带旁路):B 、双母线:常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线(3/2接线)。
双母分段按照分段类型又可以分为双母单分段和双母双分段;双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。
双母线:I 母 II 母 母联双母单分段:双母双分段:双母带旁路:a) 专设母联,专设旁路:母联母联分段Ib) 母联兼旁路(I母带旁路):c) 旁路兼母联(旁路刀闸在I母侧):I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2)、无母线:常见的有单元接线、桥形接线以及多角形接线。
3、母线保护的重要性母线是电力系统中非常重要的设备,其可靠运行直接影响到电力系统的安全和稳定,而母线故障是最严重的电气故障之一,因为它与各个电气元件相联,所以装设必要的母线保护装置能够正确迅速切除母线故障,它的拒动或误动将给电力系统带来严重危害。
4、电力系统对母线保护的要求:1)、可靠性2)、速动性3)、选择性4)、灵敏性二、母线保护1、母线常见的故障类型:相间短路故障、单相接地故障2、母线保护的类型:1)、利用母线上其他元件的保护装置来切除故障。
2)、采用专门的母线差动保护装置。
母线差动可以分为母线完全差动保护和母线不完全差动保护。
我国电网中使用的母线保护类型较多,从元器件构成上大致可分为整流型、集成电路型和微机型。
110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展,110kV母线作为电力系统的重要组成部分,其保护调试显得尤为重要。
本文将针对110kV母线保护调试进行详细介绍,包括调试目标、调试方案、调试步骤以及调试注意事项等。
二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性,以便在母线故障时及时切除故障,保护电力系统的正常运行。
具体目标包括:1. 确保母线保护装置的动作准确,能够快速切除母线故障;2. 确保母线保护装置对母线内部故障和外部故障的判别能力;3. 确保母线保护装置的稳定性和可靠性,避免误动作和漏动作;4. 确保母线保护装置与其他保护装置的协调运行。
三、调试方案110kV母线保护调试方案主要包括以下几个方面:1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究,了解其工作原理和特点。
然后,根据母线的拓扑结构和接线方式,确定保护装置的接线方式和参数设置。
最后,对调试仪表和测试设备进行检查和校准,确保准备工作的完善。
2. 动作特性测试通过对母线保护装置进行动作特性测试,可以验证其动作准确性和灵敏性。
测试包括:(1)测试过流元件的动作特性:设置不同的故障电流值,分析并记录装置的动作时间和动作电流值,以验证装置的过流保护功能;(2)测试差动元件的动作特性:模拟母线内部故障和外部故障,观察并记录装置的动作情况,以验证装置的差动保护功能;(3)测试过温元件的动作特性:模拟母线过载情况,观察并记录装置的动作情况,以验证装置的过温保护功能。
3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。
测试包括:(1)与断路器的协调性测试:通过模拟断路器的故障情况,观察并记录母线保护装置的动作情况,以验证装置与断路器的协调性;(2)与母线电压保护的协调性测试:通过模拟母线电压异常情况,观察并记录母线保护装置的动作情况,以验证装置与母线电压保护的协调性。

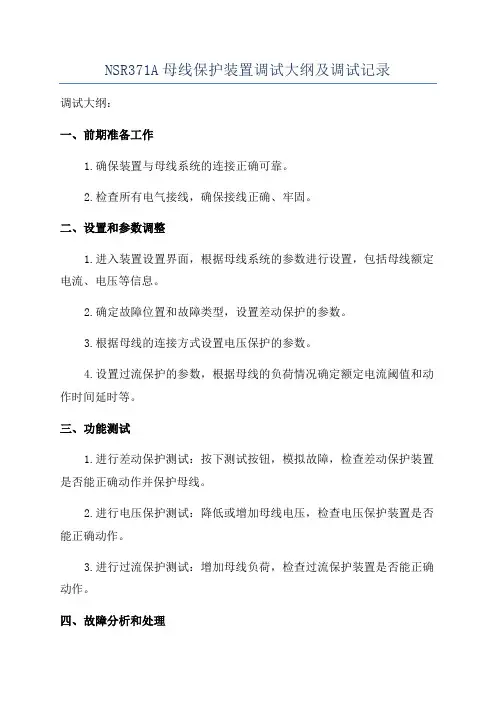

NSR371A母线保护装置调试大纲及调试记录调试大纲:一、前期准备工作1.确保装置与母线系统的连接正确可靠。
2.检查所有电气接线,确保接线正确、牢固。
二、设置和参数调整1.进入装置设置界面,根据母线系统的参数进行设置,包括母线额定电流、电压等信息。
2.确定故障位置和故障类型,设置差动保护的参数。
3.根据母线的连接方式设置电压保护的参数。
4.设置过流保护的参数,根据母线的负荷情况确定额定电流阈值和动作时间延时等。
三、功能测试1.进行差动保护测试:按下测试按钮,模拟故障,检查差动保护装置是否能正确动作并保护母线。
2.进行电压保护测试:降低或增加母线电压,检查电压保护装置是否能正确动作。
3.进行过流保护测试:增加母线负荷,检查过流保护装置是否能正确动作。
四、故障分析和处理1.在差动保护测试中,如果装置不能正确动作,首先检查接线是否正确,然后检查是否有故障元件或损坏的部件。
2.在电压保护测试中,如果装置不能正确动作,检查电压检测元件是否损坏或接线是否正确。
3.在过流保护测试中,如果装置不能正确动作,检查过流元件是否损坏或动作参数设置是否正确。
调试记录:日期:2024年6月1日调试人员:张三调试地点:电力调试室调试内容:1.配置装置参数:将母线额定电流设置为2000A,额定电压设置为220kV。
2.设置差动保护参数:故障位置为线路1,故障类型为单相短路。
差动电流阈值为0.1A,动作时间延时为0.1s。
3.设置电压保护参数:母线电压上限为250kV,下限为195kV。
4.设置过流保护参数:额定电流阈值为1800A,动作时间延时为0.5s。
测试情况:1.差动保护测试:按下测试按钮,装置正确动作,指示灯亮起,保护系统动作,故障定位准确。
2.电压保护测试:将母线电压降低到180kV,装置正确动作,指示灯亮起,保护系统动作,电压过低告警。
3.过流保护测试:增加母线负荷至2100A,装置正确动作,指示灯亮起,保护系统动作,电流过高告警。
母线保护调试方法一、装置检查1.检查母线保护装置的外观,确认装置无损坏,各部件齐全。
2.检查母线保护装置的电源连接,确认电源连接正常,无短路、断路现象。
3.检查母线保护装置的信号输入输出连接,确认连接正确无误。
二、电源测试1.给母线保护装置接通电源,测试电源电压是否在规定范围内。
2.测试母线保护装置的电源输出是否正常,各电路板供电是否稳定。
三、绝缘测试1.对母线保护装置进行绝缘测试,包括但不限于输入输出端口、信号线等。
2.测试母线保护装置的绝缘电阻是否符合要求,确保装置的绝缘性能良好。
四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障,测试母线保护装置的反应速度和准确性。
2.对不同类型的故障进行模拟,如短路、断路、过载等,以检验母线保护装置的应对能力。
五、信号检测1.对母线保护装置的信号输入输出进行检测,确保信号正常传输,无干扰、无失真。
2.对母线保护装置的信号处理功能进行测试,如信号过滤、放大等处理过程是否正常。
六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试,确保装置在遇到故障时能够正确判断并执行相应的动作。
2.在不同运行状态下对母线保护装置进行测试,以检验其动作逻辑的正确性和可靠性。
七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准,确保装置在正常运行时的参数准确无误。
2.在不同负载和运行条件下对母线保护装置的整定值进行校准,以检验其参数的稳定性和可靠性。
八、运行试验1.将母线保护装置接入实际运行环境中,进行长时间运行试验,以检验装置在实际运行中的性能和稳定性。
母线保护原理及调试
导读:注:TA 变比折算只适用于差动保护,但在充电、过流等保护中,保护瞬时跳开
I 母 所有连接元件,保护瞬时跳开II 母所有连接元件,7、母联充电保护试验, 合充电保护投入” 压板,充电保护自动展宽 300ms ,2)、做充电保护试验,当充电保护动作后,注:
a )充电 保护的时间整定不能超过 300ms ,否则充电保护不会动作, C )、差动保护是否启动母联失 灵由控制字整定,充电保护启动母联失灵保护不需要控制字,只要在充电延
注:TA 变比折算只适用于差动保护。
例如,母联变比为600/5,其他回路为1200/5, 则在母联加5A 电流,经差流折算后的电流是 2.5A 。
但在充电、过流等保护中,母联电流不
受TA 变比折算的影响,如上情况,只要在母联上加入大于实际定值的电流即可,不需要加 2倍的动作电流。
11)、补跳功能试验
将母线上任意元件的刀闸位置断开, 在保证电压闭锁开放的条件下, 做I 母差动试验,
保护瞬时跳开I 母所有连接元件,若此时差流仍然存在,
经过母联失灵延时跳开无刀闸位置 的元件;在保证电压闭锁开放的条件下,做 II 母差动试验,保护瞬时跳开 II 母所有连接元 件,若此时差流仍然存在,经过母联失灵延时跳开无刀闸位置的元件。
若最大单元数是偶数,采用最大单元数除以二, II 母;若最大单元数是奇数,则采用最大单元数加一 后一半默认在II 母。
分段元件始终默认 1#单元。
7、母联充电保护试验
合充电保护投入”压板
1)、自动充电:母联断路器断开(母联 TWJ 存在),其中一段母线正常运
行而另一段母线无压,当母联电流从无到有时判为充电状态,
充电保护自动展宽 300ms 。
若在整定延时内母联电流越限即跳开母联断路
器。
手动充电:给母联充电闭锁一个开入,在一条母线正常运行,另一条母线无压的条件
下,若母联电流从无到有时即判为充电状态。
在整定延时内母联电流越限即跳开母联断路器。
2)、做充电保护试验,当充电保护动作后,若母联电流持续存在,充电保
护启动母联失灵,经母联失灵延时跳开所有连接在母线上的元件。
注:a )充电保护的时间整定不能超过 300ms ,否则充电保护不会动作。
b )对于单母分段接线,由于其刀闸位置是由软件定的,
一母停运的含义仅为该母无压; 对于双母线接线,一母停运含义除了无压之外还要判该母线无刀闸位置引入。
注:对于单母分段接线元件的划分:
前一半单元默认在I 母,后一半默认在
然后除以二,前一半单元默认在 I 母,
C)、差动保护是否启动母联失灵由控制字整定,充电保护启动母联失灵保护不需要控制字,只要在充电延时后母联电流大于差动保护定值中的母联失灵电流即可。
d)、手合开入持续5s则告警手合开入异常。
8、母联过流保护试验
合过流保护投入”压板
当母联TA电流大于母联过流保护电流定值时,母联过流保护经整定延
时动作跳开母联。
装置设置了两段母联过流保护和两段母联零流保护,每段可以独立整定,用户可以根据需要选用相应的控制字来实现。
9、母联非全相保护试验
合非全相保护投入”压板
短接装置的非全相开入即母联合位”开入,在母联TA上加入零序电
流(只要三相电流加的不平衡就产生了3I0),大于整定的母联非全相电流定值,母联
非全相保护动作经整定的延时跳开母联。
10、电压闭锁功能试验
合差动保护投入”压板
在三相电压完全正常情况下作差动保护电流试验,差动保护不会出口。
让差动保护电流满足条件,改变电压,直到差动保护出口即可验证电压闭锁功能。
由于低电压、负序电压和零序电压动作时没有相应的动作报告和信号,做电压闭锁功能试验时,为了区别是哪个电压开放的保护,比较好的一个方法是更改定值,例如,做负序
电压试验时,可以将低电压整定很低,零序电压整定很大,保证负序动作时低压和零压不满足,这样,可以依次校验出低电压(相电压)、负序电压和零序电压。
11、断路器失灵保护试验
合失灵保护投入”压板
a)自带电流模式:将失灵电流投入”控制字置1
在保证失灵保护电压闭锁条件开放的前提下,短接任一分相失灵启动触点,并在对应
单元的对应相别中加入大于失灵启动的电流,失灵保护起动后经跟跳延时再次动作于该断路
器,延时确认仍没有跳开后,经跳母联延时动作于母联断路器,经跳失灵母线延时切除该单
元所在母线上的其他连接单元。
失灵保护自带电流模式可以分为固定电流模式和非固定电流模式,固定电流模式默认失灵电流为0.21
n,非固定电流模式提供了各支路的失灵电流定值,由用户自行整定。
b )无电流模式
在保证失灵保护电压闭锁条件开放的前提下,短接除母联外其他单元的失灵开入,断 路器失灵保护经跳母联延时跳开母联,经跳失灵母线延时切除相应母线上的其他连接单元。
失灵开入持续2s 存在则告警失灵开入出错。
12、TV 断线试验
母线三相电压均小于 8V 且运行于该母线上的支路电流不全为
2)、单相或两相 TV 断线:自产3U0大于7V 。
中性点不直接接地系统 TV 断线判据为:
1)、三相TV 断线:母线三相电压均小于 8V 且运行于该母线上的支路电流不全为
2)、单相TV 断线:自产3U0大于7V 且线电压两两模值之差中有一者大于
18V
; 3)、两相TV 断线:自产3U0大于7V 且3个线电压均小于 7V 。
持续10s 满足以上判据确定母线 TV 断线,TV 断线后电压闭锁元件对电压回路自动进
行切换,并发告警信号,但不闭锁保护。
注:作TV 断线试验必须同时也投入差动、充电或断路器失灵等有电压参与运算的保
护压板。
13、开出检查
1)、跳闸开出检查
方法一:短接母联(1# )刀闸位置,做充电试验,动作出口, 1#元件的
跳闸接点应导通;短接2#元件刀闸位置,模拟母线区内故障, 做差动试验,动作出口,
2#元件的跳闸接点应导通。
依次类推,分别校验每一路元件的跳闸回路。
方法二:按“SET 键进入主菜单,在 开出传动’菜单下依次开出各路
跳闸命令,对应的接点均应导通。
2)、信号接点检查
方法一:按照上述试验方法做有关试验,依次使各种信号发出,各保护 合“ TV 断线闭锁投入 ”压
板
中性点接地系统TV 断线判据为:
1)、三相TV 断线:
对应的信号接点(共有两副,一副瞬动,一副自保持)应导通,退掉试验仪,则瞬动 接点不导通而自保持接点仍然导通,按下复位按钮,则自保持接点也不导通。
方法二:按“SET 键进入主菜单,在 开出传动’菜单下依次开出各保
护信号,对应的接点均应导通。
3 )、失电告警”检查
在通电情况下,测量失电告警接点应不导通,关掉装置直流电源,则导通,再打开直 流电源,接点又不导通
14、投运前的准备工作
15、带负荷时的检查项目
a )检查A 、B 、C 相大差、各段小差的差动电流是否平衡。
压是否正常。
C )检查装置面板液晶显示电压幅值和角度与运行状态是否相符。
度命令投入保护压板(一次只能投一个压板)。
一致。
a) 做电流互感器的升流试验,确保变比和定值一致;
b) 确保接入装置的电流的相别和极性正确;
C )
投入直流电源,运行指示灯亮,其余指示灯灭; d) 核对保护定值清单,无误后存档。
b )检查各段母线的三相电
d )确认无问题后按调
e )检查面板显示保护压板状态应与投入的。
