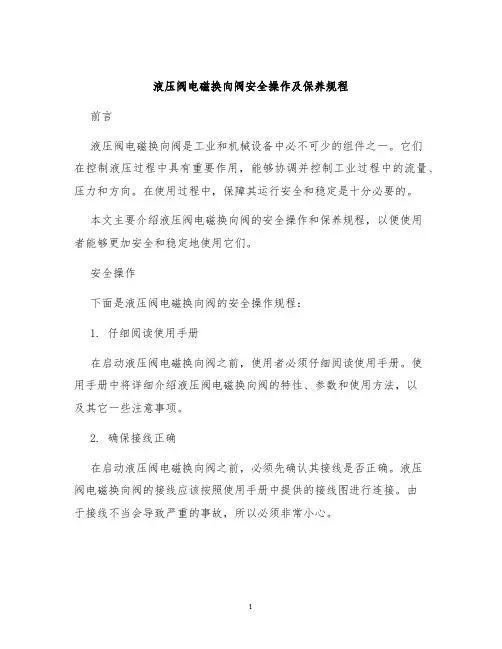

液压阀电磁换向阀安全操作及保养规程前言液压阀电磁换向阀是工业和机械设备中必不可少的组件之一。
它们在控制液压过程中具有重要作用，能够协调并控制工业过程中的流量、压力和方向。
在使用过程中，保障其运行安全和稳定是十分必要的。
本文主要介绍液压阀电磁换向阀的安全操作和保养规程，以便使用者能够更加安全和稳定地使用它们。
安全操作下面是液压阀电磁换向阀的安全操作规程：1. 仔细阅读使用手册在启动液压阀电磁换向阀之前，使用者必须仔细阅读使用手册。
使用手册中将详细介绍液压阀电磁换向阀的特性、参数和使用方法，以及其它一些注意事项。
2. 确保接线正确在启动液压阀电磁换向阀之前，必须先确认其接线是否正确。
液压阀电磁换向阀的接线应该按照使用手册中提供的接线图进行连接。
由于接线不当会导致严重的事故，所以必须非常小心。
3. 检查液压连接在启动液压阀电磁换向阀之前，必须检查液压连接是否正确。
如果液压连接不正确，会导致液压系统出现泄漏，从而影响设备的使用。
4. 先放空气在启动液压阀电磁换向阀之前，应该先放空气。
为了确保阀门能够正常操作，必须确保阀门周围的空气已经完全排除掉。
这通常需要多次操作，以便确保空气已经全部放完。
5. 根据使用手册正确操作在启动液压阀电磁换向阀之前，必须先确保已经仔细阅读了使用手册，并根据使用手册中的指导进行正确操作。
如果您不确定您的操作是否正确，请不要操作，应该咨询专业人员。
6. 保证安全和稳定在使用液压阀电磁换向阀时，必须保证设备的安全和稳定。
在使用过程中，应该遵循所有的安全操作规程，并且遵守相关的标准。
保养规程下面是液压阀电磁换向阀的保养规程：1. 检查阀门是否正常定期检查液压阀电磁换向阀，以确保它是否正常运行。
如果阀门的运行状态发生了任何变化，应该及时调整或维修。
2. 定期更换润滑油根据使用手册的要求，定期更换液压阀电磁换向阀的润滑油。
定期更换的润滑油会确保液压阀电磁换向阀的顺畅运行。
3. 维护接口和阀门密封定期维护液压阀电磁换向阀的接口和阀门密封，以确保其运行正常且密封良好。

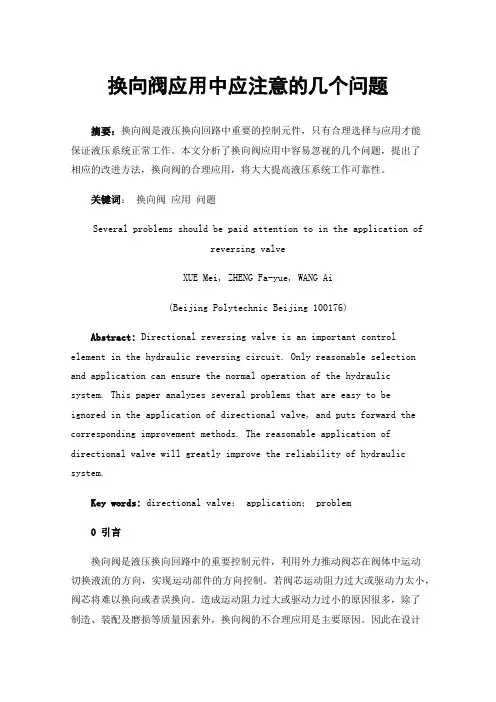

换向阀应用中应注意的几个问题摘要：换向阀是液压换向回路中重要的控制元件，只有合理选择与应用才能保证液压系统正常工作。
本文分析了换向阀应用中容易忽视的几个问题，提出了相应的改进方法，换向阀的合理应用，将大大提高液压系统工作可靠性。
关键词：换向阀应用问题Several problems should be paid attention to in the application ofreversing valveXUE Mei, ZHENG Fa-yue, WANG Ai(Beijing Polytechnic Beijing 100176)Abstract: Directional reversing valve is an important control element in the hydraulic reversing circuit. Only reasonable selection and application can ensure the normal operation of the hydraulic system. This paper analyzes several problems that are easy to beignored in the application of directional valve, and puts forward the corresponding improvement methods. The reasonable application of directional valve will greatly improve the reliability of hydraulic system.Key words: directional valve； application； problem0引言换向阀是液压换向回路中的重要控制元件，利用外力推动阀芯在阀体中运动切换液流的方向，实现运动部件的方向控制。
液控单向阀在液压回路中的正确使用一、概述液压系统中液控单向阀也叫“液压锁”，常应用在锁紧回路上，如液压汽车起重机的支腿回路，由于液控单向阀具有良好的闭锁能力、无渗漏、长时间保持液压缸锁紧定位等特点，近几年在登高平台消防车举升臂回路中得到应用。
液控单向阀选用在一些常用系统中均能满足设计要求。
但是我们在新产品开发过程中发现由液控单向阀引出的一些故障，故障产生的原因主要是液控单向阀使用不正确造成的，如液压回路中的液控单向阀打不开”锁”；液控单向阀构成的同步回路不能同步；液控单向阀控制的液压缸运动速度不稳定。
二、液控单向阀的组成及工作原理液控单向阀分为单向液控单向阀和双向液控单向阀如图1，它们主要由控制活塞1、阀体2、阀心3、弹簧4组成。
当工作机构一个方向需要锁紧时选用单向液控单向阀；当工作机构两个方向都需要锁紧时选用双向液控单向阀。
液控单向阀的回位弹簧仅用于克服阀心的运动阻力以保证阀关闭时动作灵敏，作用力不需要很大，通常液控单向阀的开压力为0.4kg/cm2，刚度要尽量小，以保证阀开启后液流阻力较小。
同时推动控制活塞1并顶起右边的阀心3，回油B ′口与B 口连通。
液压油从B 口流向B ′口的工作原理与上述相同，这里不再叙述。
三、液控单向阀的开锁条件我厂生产的CDQ22米登高平台消访车作业时，为了防止工作平台下沉支承折臂的液压缸无杆腔需要锁紧，作业平台升降过程中折臂液压缸有杆腔也需要锁紧。
为此分别分析液压缸的无杆腔与有杆腔的开锁条件。
1、液压缸无杆腔的开锁条件如图2是折臂液压缸采用双向液控单向阀组成的锁紧回路工作原理图。
当换向阀换向到右位时，压力油P B 进入液压缸的有杆腔，在无杆腔没有开锁之前闭锁压力P ′A 进一步提高，根据液压缸活塞的力平衡式：21F P R F P B A ⋅+=⋅'整理得： ϕB A P F R P +='1 （1） 无杆腔的闭锁条件；P ′A =1F R （2） 开锁条件：43F P F P AB ⋅'〉⋅' （3） 将（1）式代入（3）得：413F P F R F P B B ⋅'+⋅'）＞（ϕ 化简得：143)1(F F F R P B ϕ-〉' （4）式中：F 1—活塞无杆腔面积 其开锁的必要条件是： F 2—活塞有杆腔面积ϕ143＞F F 即：ϕ1＞d D φ—液压缸的速比 φ=21F F 其中： 234D F π=；244d F π= F 3—控制活塞有效作面积F 4—锥阀有效作用面积因此，液控单向阀开锁压力P B 与外载荷R 、液压缸的结构尺寸F 1、φ有关，还与阀的结构尺寸F 3、F 4有关。

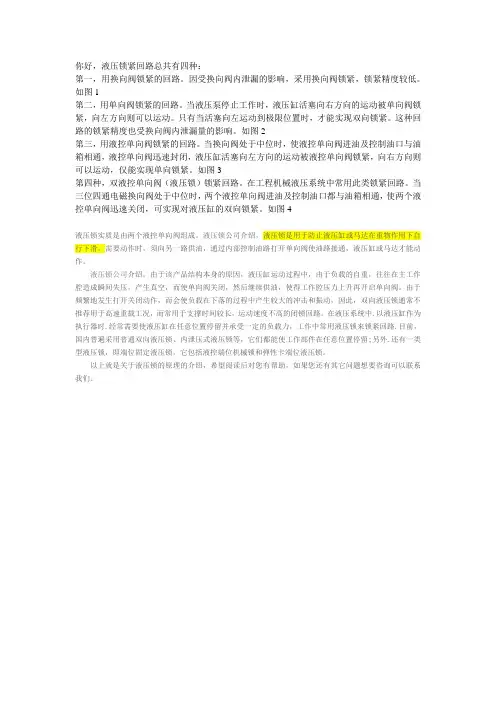

你好，液压锁紧回路总共有四种：第一，用换向阀锁紧的回路。
因受换向阀内泄漏的影响，采用换向阀锁紧，锁紧精度较低。
如图1第二，用单向阀锁紧的回路。
当液压泵停止工作时，液压缸活塞向右方向的运动被单向阀锁紧，向左方向则可以运动。
只有当活塞向左运动到极限位置时，才能实现双向锁紧。
这种回路的锁紧精度也受换向阀内泄漏量的影响。
如图2第三，用液控单向阀锁紧的回路。
当换向阀处于中位时，使液控单向阀进油及控制油口与油箱相通，液控单向阀迅速封闭，液压缸活塞向左方向的运动被液控单向阀锁紧，向右方向则可以运动，仅能实现单向锁紧。
如图3第四种，双液控单向阀（液压锁）锁紧回路。
在工程机械液压系统中常用此类锁紧回路。
当三位四通电磁换向阀处于中位时，两个液控单向阀进油及控制油口都与油箱相通，使两个液控单向阀迅速关闭，可实现对液压缸的双向锁紧。
如图4液压锁实质是由两个液控单向阀组成。
液压锁公司介绍，液压锁是用于防止液压缸或马达在重物作用下自行下滑，需要动作时，须向另一路供油，通过内部控制油路打开单向阀使油路接通，液压缸或马达才能动作。
液压锁公司介绍，由于该产品结构本身的原因，液压缸运动过程中，由于负载的自重，往往在主工作腔造成瞬间失压，产生真空，而使单向阀关闭，然后继续供油，使得工作腔压力上升再开启单向阀。
由于频繁地发生打开关闭动作，而会使负载在下落的过程中产生较大的冲击和振动，因此，双向液压锁通常不推荐用于高速重载工况，而常用于支撑时间较长，运动速度不高的闭锁回路。
在液压系统中.以液压缸作为执行器时.经常需要使液压缸在任意位置停留并承受一定的负载力，工作中常用液压锁来锁紧回路.目前，国内普遍采用普通双向液压锁、内泄压式液压锁等，它们都能使工作部件在任意位置停留;另外.还有一类型液压锁，即端位固定液压锁，它包括液控端位机械锁和弹性卡端位液压锁。
以上就是关于液压锁的原理的介绍，希望阅读后对您有帮助，如果您还有其它问题想要咨询可以联系我们。

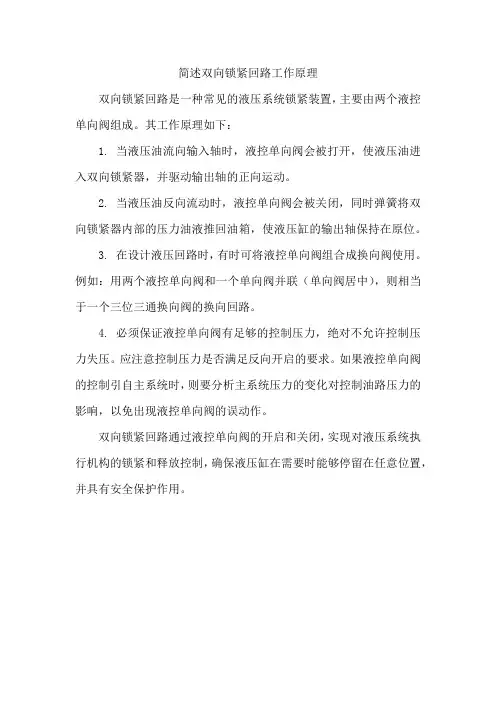

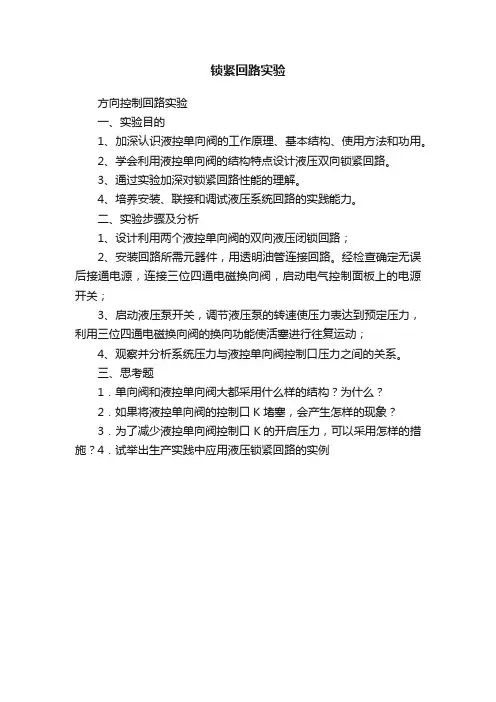

简述双向锁紧回路工作原理
双向锁紧回路是一种常见的液压系统锁紧装置，主要由两个液控单向阀组成。
其工作原理如下：
1. 当液压油流向输入轴时，液控单向阀会被打开，使液压油进入双向锁紧器，并驱动输出轴的正向运动。
2. 当液压油反向流动时，液控单向阀会被关闭，同时弹簧将双向锁紧器内部的压力油液推回油箱，使液压缸的输出轴保持在原位。
3. 在设计液压回路时，有时可将液控单向阀组合成换向阀使用。
例如：用两个液控单向阀和一个单向阀并联（单向阀居中），则相当于一个三位三通换向阀的换向回路。
4. 必须保证液控单向阀有足够的控制压力，绝对不允许控制压力失压。
应注意控制压力是否满足反向开启的要求。
如果液控单向阀的控制引自主系统时，则要分析主系统压力的变化对控制油路压力的影响，以免出现液控单向阀的误动作。
双向锁紧回路通过液控单向阀的开启和关闭，实现对液压系统执行机构的锁紧和释放控制，确保液压缸在需要时能够停留在任意位置，并具有安全保护作用。
换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理：六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中心为进油口，两端为出油口。
阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。
密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra0.8m。
（2）六通阀有两组密封组件。
每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。
阀瓣为碳钢板焊件，设有加强筋，即加添阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。
调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉（3）阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。
（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭快捷，操作力矩小。
（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通情形，易于操作。
换向阀简介：换向阀又称克里斯阀，阀门的一种，具有多向可调的通道，可适时更改流体流向。
可分为手动换向阀、电磁换向阀、电液换向阀等。
工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

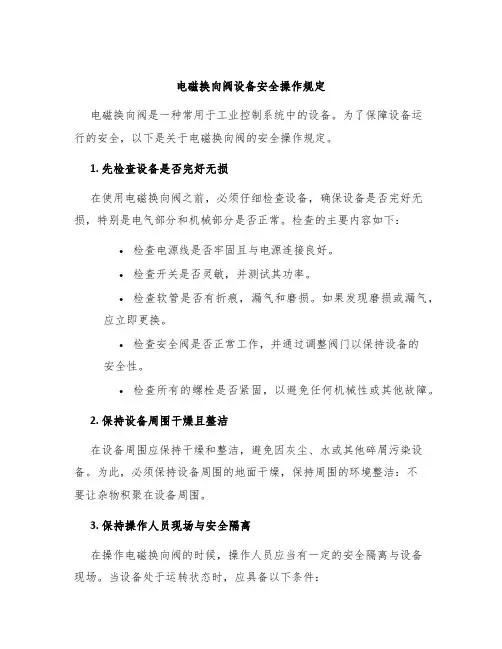

电磁换向阀设备安全操作规定电磁换向阀是一种常用于工业控制系统中的设备。
为了保障设备运行的安全，以下是关于电磁换向阀的安全操作规定。
1. 先检查设备是否完好无损在使用电磁换向阀之前，必须仔细检查设备，确保设备是否完好无损，特别是电气部分和机械部分是否正常。
检查的主要内容如下：•检查电源线是否牢固且与电源连接良好。
•检查开关是否灵敏，并测试其功率。
•检查软管是否有折痕，漏气和磨损。
如果发现磨损或漏气，应立即更换。
•检查安全阀是否正常工作，并通过调整阀门以保持设备的安全性。
•检查所有的螺栓是否紧固，以避免任何机械性或其他故障。
2. 保持设备周围干燥且整洁在设备周围应保持干燥和整洁，避免因灰尘、水或其他碎屑污染设备。
为此，必须保持设备周围的地面干燥，保持周围的环境整洁：不要让杂物积聚在设备周围。
3. 保持操作人员现场与安全隔离在操作电磁换向阀的时候，操作人员应当有一定的安全隔离与设备现场。
当设备处于运转状态时，应具备以下条件：•需要避免使用手指、手掌、头发等部位直接触摸电动机、带有电流的部位和天线。
否则将有可能导致电击伤害。
•需要在设备周围设置合适的隔离带、警告标志及整洁有序的工作场所。
•在设备周围应当配备两种情况的操作者，一种为专业维修人员，进行设备的维护工作；另一种为操作者，在进行调试时，应当在专业维修人员陪伴下进行。
4. 设备操作人员必须有一定的电磁换向阀使用知识在使用电磁换向阀之前，必须掌握一些关于电磁换向阀的使用知识，以确保设备正确操作。
必须训练操作人员能对设备进行以下操作：•正确地启动和关闭设备，并理解设备的运作原理。
•理解设备的用途和应用领域，以及设备的常见故障维修方法。
•了解常见的保养和维修要点，以确保设备正常运转，延长设备的使用寿命。
•熟悉设备的工作环境、工作温度、湿度等各项参数，根据工作环境进行合理调节。
5. 必须遵守操作规程在运行电磁换向阀之前，必须制定详细的操作规程。
必须让操作人员根据规程操作，调整设备性能。

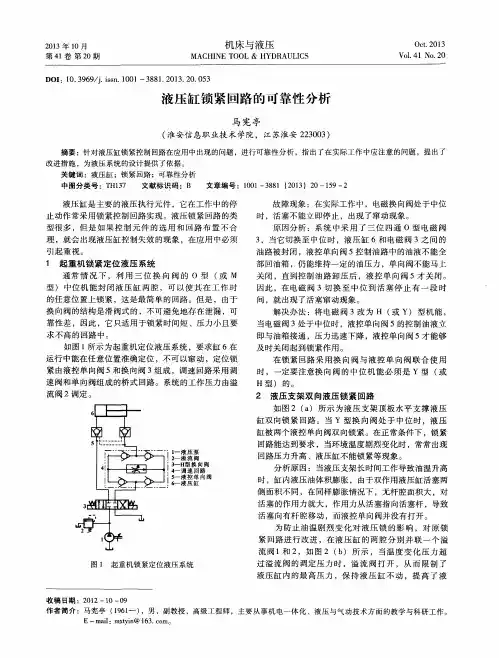

换向阀在锁紧回路的合理使用
换向阀在液压系统中是一种控制调节元件。
其主要功用是改变油流方向进而控制执行元件的运动方向。
在液压系统设计和使用过程中,有时会因为换向阀选择不当, 使得液压系统在运行时,某些工作性能受到影响,甚至出现问题。
本文列举几个换向阀在液压系统应用的实例,分析了使用不当的原因,给出了正确的使用方法。
1 换向阀在锁紧回路的合理使用
锁紧回路锁紧回路的功用是使执行元件
在任意位置上停留,并且停留后不会因为外力作用而移动位置。
图1所示为使用液控单向阀的锁紧回路(双向液压锁)。
液控单向阀阀心一般是锥阀式结构,内泄很少,锁紧精度只取决于执行元件的泄漏,锁紧精度比较高。
为了保证液压锁的锁紧性能,在回路中应该选择H型或者Y型机能的换向阀。
当执行元件处于预定停留位置时,换向阀中位,液控单向阀控制油口经过换向阀中位直接和油箱相通,控制压力充分卸荷,液控单向阀反方向截止,液压缸因两腔油液被封闭而锁紧。
现场有换向阀中位机能选择不当的情况,笔者曾经接触某电厂翻滚车机,其液压系统中锁紧回路换向阀的机能是M型的,有时锁紧效果不好,经过更换Y型机能换向阀后,锁紧性能大为改善。
研究其原因,是原系统换向阀的中位机能选择不当, M型机能的换向阀在中位时,液控单向阀控制油口的油压不能尽快消失,液压锁不能立即关闭,所以锁紧效果不好。
2 换向阀在夹紧油路的合理使用
在一些数控车床和半自动车床上,广泛应用着由液压传动装置控制工件夹紧与松开的液压卡盘。
液压卡盘一般由液压系统中减压回路(夹紧油路)控制,通过卡盘机械装置实施对工件的夹紧与松开。
因此,关于夹紧油路的设计除应考虑提供稳定的、满足需求的夹紧力外,一个十分重要的问题是保证工件夹紧的安全可靠。
图2所示,为某半自动车床液压系统中的夹紧油路,夹紧油路中减压阀的作用是调整所需要的夹紧力,满足液压卡盘夹紧需求;单向阀阻止液体反向流动,起到短时保压作用,同时由于
单向阀的反向截流作用,阻止了反向液压冲击,对液压泵起到了保护作用;换向阀的作用是控制卡盘夹紧或者松开工件。
换向阀的选择对于设备安全运行显得十分重要。
换向阀的选择原则应该是:即使设备工作时突然断电,仍然能够保证卡盘可靠地夹紧工件。
因此常常选用断电夹紧的二位电磁换向阀,如图2所示。
如果选择通电夹紧的二位电磁换向阀,在意外情况突然断电时,卡盘松开,工件还在转动,后果不堪设想。
另外为了避免通电夹紧等问题,可以选择具有记忆功能(不自动复位)的二位电磁换向阀,断电时换向阀阀芯位置不变,油路不变,可以实现保压夹紧。
其次选择三位阀(O型或者M型机能)也是一种值得考虑的方法。
3 换向阀在多级调压回路中的合理使用
图3所示为一种采用两个溢流阀的二级调压回路(图中由点划线矩形图框围起的二位二通阀3,表示二位二通阀5的另一种安装位置)。
溢流阀2的调整压力是p1,溢流阀4的调整压力是p2,图示情况系统压力为p1,在二位二通阀5切换这时系统的最大压力图3 二级调压回路就决定于阀4的调整压力p2了,其中
p1>p2。
这种回路中的二位二通阀5分别置于图中两个位置,都能实现上述功能,但从系统压力转换时压力稳定性考虑,阀5图示布置应该是合理的。
回路中的二位二通阀5接在阀4的出油口处,这样,从阀2的远程控制口到二位二通阀5的油路里经常充满压力油,阀5切换时系统压力从p1降到p2,不会产生很大的液压冲击。
如将二位二通阀放在图中点划线所示的位置上,则阀3与阀4间的油路内没有压力,阀3切换时溢流阀2远程控制口处的瞬时压力由p1下降到几乎为零后再回升到p2,系统将产生较大的液压冲击。
4 换向阀在复杂换向回路中的合理使用
专用液压设备换向回路如图4所示,设计上不仅要实现液压缸的前进、后退,而且还要求液压缸活塞能在其行程中的任意位置上停止。
如图4所示,回路4 (a)存在的问题:在调试中发现,在液压缸活塞向左运动过程中(即1YA 通电,阀2处于右位,阀3处于左位时),如果1YA断电,按设计要求,阀2本应处于中位,阀3处于右位,液压缸活塞停止运动。
但实际上,液压缸活塞却继续向左运动,直至走完全行程才停下。
问题原因分析:经分析、检测知,这是由于液动二位三通换向阀3的左端控制油路,与具有一定背压的液压缸有杆腔回油管相通的缘故。
这样,尽管三位四通电磁换向阀2由右位换到中位,即由控制液压缸前进(活塞向左运动)位置,变换到液压缸停止位置,但由于回油管的背压,使液控阀3不能复至右位,致使液压缸无杆腔仍通压力油;因而液压缸继续不停地向前运行,直至行程终点。
改进措施:图4 (b)为改进后的回路;它克服了原回路的毛病,达到了设计要求。
说明:液控换向阀在设计使用中,应该注意其控制油路与主回油路的干扰问题。
5 结束语
在设计液压系统时,应该注意对换向阀的机能、控制方式、安装位置和外部联系等进行正确合理的选择。
以提升液压系统工作性能,改善液压系统运行质量。
参考文献
【1】章宏甲.金属切削机床液压传动[M].江苏科学技术出版社, 1980.12.
【2】官忠范.液压系统设计调节失误实例分析[M].机械工业出版社, 1995.11.
【3】丁树模.液压传动[M].机械工业出版社, 1998.5.。
