2018 初三物理中考复习 电与磁 专题训练题含答案

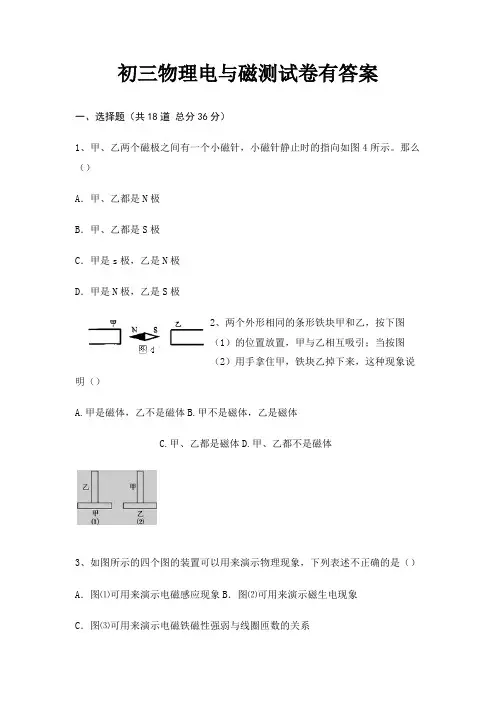

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图4所示。

那么（）A．甲、乙都是N极B．甲、乙都是S极C．甲是s极，乙是N极D．甲是N极，乙是S极2、两个外形相同的条形铁块甲和乙，按下图（1）的位置放置，甲与乙相互吸引；当按图（2）用手拿住甲，铁块乙掉下来，这种现象说明（）A.甲是磁体，乙不是磁体B.甲不是磁体，乙是磁体C.甲、乙都是磁体D.甲、乙都不是磁体3、如图所示的四个图的装置可以用来演示物理现象，下列表述不正确的是（）A．图⑴可用来演示电磁感应现象B．图⑵可用来演示磁生电现象C．图⑶可用来演示电磁铁磁性强弱与线圈匝数的关系D．图⑷可用来演示磁场对电流的作用4、下列四位科学家都对物理学的发展做出了卓越的贡献，其中首先发现电流磁效应的科学家是()A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿5、在探究"怎样产生感应电流"的实验中，蹄形磁体水平放置，如图5所示，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应A．竖直向上运动B．水平向右运动C．保持静止不动D．竖直向下运动6、如图7所示，用来演示电磁感应现象的是7、第一个发现电与磁之间的联系的人是()A、焦耳B、法拉第C、奥斯特D、沈括8、下列关于能量转化转移现象的说法中，正确的是（）A．蓄电池充电时，化学能转化为电能B．暖瓶塞跳起时，机械能转化为内能C．用热水袋取暖时，内能发生了转移D．电动机工作时，机械能转化为电能9、如图9所示，能够说明"磁生电"的是【】10、如图所示的四幅图中能说明发电机工作原理的是11、到银行存取款时，工作人员将银行卡在刷卡器上滑动是将机械运动转化为电流信号的过程，从而通过计算机实现交易．下列事例应用了这一原理的是（）A．B．C．D．12、实验室中有一种蓄电池，它的正负极的字样已经看不出来了，几名同学想通过实验来判断电池的正负极，其中不可行的是哪种方案()13、（2009•娄底）小明同学在"制作、研究电磁铁"的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（）A．若将两电磁铁上部靠近，会相互吸引B．电磁铁能吸引的大头针越多，表明它的磁性越强C．B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流D．要使电磁铁磁性增强，应将滑片P向右移动14、如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小．下列与此工作原理相同的电器设备是：A．电饭锅B．电铃C．发电机D．电动机15、图是两根外形完全相同的钢棒a和b，按甲图放置时，它们能够相互吸引；按乙图放置时，它们之间感觉不出有相互作用力。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、最早发现电磁感应现象的物理学家是A.安培B．焦耳C．奥斯特D．法拉第2、居家防疫期间跑步机深受青睐，其核心装置是电动机，下列实验能说明电动机工作原理的是（）A．B．C．D．3、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极4、关于如图所示的四幅图的分析，正确的是（）A．根据图（a）装置所示原理可制造电动机B．根据图（b）装置所示原理可制造发电机C．图（c）说明电流具有磁效应D．图（d）中大拇指所指的方向是电流方向5、如图6所示，ab为闭合电路的一部分导体，当ab在磁场中运动时，能产生感应电流的是A．垂直纸面向里运动B．垂直纸面向外运动C．沿纸面向右运动D．沿纸面竖直向上运动6、发现"电流周围存在磁场"的物理学家是()。

A．奥斯特B．焦耳C．帕斯卡D．牛顿7、如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系8、如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极.下列判断中正确的是（）A.甲、乙都被吸引B.甲被吸引，乙被排斥C.甲、乙都被排斥D.甲被排斥，乙被吸引9、如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（）A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的10、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③11、下列设备或电器中，其主要工作原理与电磁铁无关的是（）12、关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流 B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置 D．丁图中麦克风应用了电磁感应现象的原理13、下列关于磁场和磁感线的说法，正确的是A．磁体周围存在着磁场B．磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极14、课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确的是：A.甲、乙两次实验表明通电导线周围存在磁场;B.甲、丙两次实验表明磁场对电流有力的作用;C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关;D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关.15、很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。

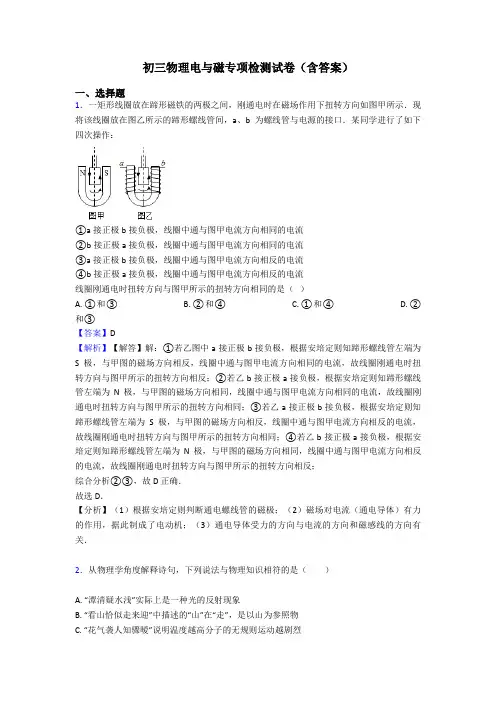

初三物理电与磁专项检测试卷（含答案）一、选择题1．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

（物理）初三物理电与磁专项测试题（含答案解析）一、选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】 C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极2、下列四幅图中与电动机工作原理相同的是（）3、下图中，与发电机工作原理相同的实验是（）4、如图所示实验，下列对有关实验的解释正确的是（）A．甲图中的实验可得出磁铁异名磁极相斥B．乙图中的奥斯特实验说明了电流周围存在磁场C．丙图中的实验可得出电流越大，电磁铁的磁性越弱D．丁图中的测电笔接触零线氖管一定发光5、如图1所示，正确表示小磁针静止时N极指向的是6、巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，当GMR巨磁电阻旁磁场增大时其电阻值减小．闭合S1、S2后，下列说法正确的是（）A．电磁铁的左端是S极B．滑片P向左滑动时电磁铁的磁性减弱C．滑片P向左滑动时指示灯变亮D．滑片P向左向右滑动时指示灯亮度不变7、发电机和电动机的发明使人类步入电气化时代．制造发电机所依据的主要物理知识是（）A、磁场对电流的作用B、磁极间的相互作用C、电磁感应现象D、电流周围存在着磁场8、在图中，当滑动变阻器的滑片P向a点滑动时，电磁铁的磁性将（）A．增强；B．减弱；C．不变；D．无法确定。

9、如图7所示，用来演示电磁感应现象的是10、（2014·苏州）如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是()A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系11、下列说法中正确的是：A．电动机是利用电磁感应现象制成的B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．动圈式话筒是利用电磁感应现象制成的D．汽油机的做功冲程是将内能转化成机械能12、在下列实验装置图中，能够说明电磁感应现象的是（）A．B．C．D．13、下列装置中，没有用到电磁铁的是A．电磁起重机B．电磁继电器C．电饭锅D．电铃14、在对直流电动机模型的调试过程中，为了改变电动机线圈的转动方向，可采取的措施是：A．同时改变电流方向和磁场方向B．改变电流的大小C．只改变电流方向或只改变磁场方向D．改变磁场的强弱15、关于电与磁，下列说法正确的是（）A．奥斯特实验表明通电导体周围存在磁场B．磁场看不见、摸不着，但它是客观存在的C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流16、如图所示的四个装置，关于它们分别用来演示哪个物理现象的描述，不正确的是（）A．可用来演示电磁感应现象B．可用来演示电流的磁效应C．可用来演示电荷间的相互作D．可用来演示磁能否生电17、图7为研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则：A、当磁场方向相反时，ab将向右运动，电能转化为机械能B、当电流方向相反时，ab将向右运动，机械能转化为电能C、当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D、当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能18、如图所示，在蹄形磁体的磁场中放置一根导体AB，导体的两端跟电流表连接，开关闭合，电路中没有电流．以下操作中，可能使电路中产生电流的是A．让导体在磁场中静止，换用量程更小的电流表B．让导体在磁场中静止，换用磁性更强的永磁体C．让导体在磁场中沿不同方向运动D．将导体换成匝数很多的线圈，线圈在磁场中静止二、填空题（共10道总分30分）19、为了确定标示不清的铅蓄电池的正、负极，李敏同学将该电池和一螺丝管相连，闭合开关S后，小磁针静止时的指向如图所示，由此可以判断a端是通电螺线管的_____极，c端是铅蓄电池的____极。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机2、如图9所示，能够说明"磁生电"的是【】3、如图所示，闭合开关S，A、B、C、D四个小磁针静止时指向正确的是（）A．小磁针A B．小磁针B C．小磁针C D．小磁针D4、如图是一个风力发电机模型。

风吹过时，扇叶转动，小灯泡发光。

下列选项中哪幅图的工作原理与它相同（）A．B．C．D．5、闭合电路的一部分导体，在磁场中作切割磁感线运动，电路中产生电流，根据这一原理可制成A．电动机B．发电机C．电磁铁D．电铃6、如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．图中能反映出金属探测器工作原理的是（）A．B．C．D．7、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断8、如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将()A.相互吸引,如图甲B.相互排斥,如图乙C.不相互吸引也不相互排斥,如图丙D.无法判断9、下图能正确表示条形磁铁磁场的磁感线的是:10、如图所示，闭合开关S，当滑动变阻器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是S极，磁性增强C．b端是S极，磁性减弱D．a端是N极，磁性增强11、如图所示四个实验现象中，揭示了电动机工作原理的是（）A．B．C．D．12、直流电动机的工作原理是Ａ．通电导体的周围存在着磁场Ｂ．通电导体在磁场里受到力的作用Ｃ．电磁铁通电后，会吸引铁片Ｄ．电磁感应13、小明同学在"制作、研究电磁铁"的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是A.若将两电磁铁上部靠近，会相互吸引B.要使电磁铁磁性增强，应将滑片P向右移动C.线圈B匝数多，所以线圈B中的电流小于线圈A中的电流D.电磁铁能吸引的大头针越多，表明它的磁性越强14、刷卡机广泛应用于银行、超市等，当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息．如图中所示原理与刷卡机读取信息原理相同的是（）A．B．C．D．15、如图所示是研究电和磁关系的两个实验装置．下列判断中正确的是（）A．甲图是发电机的原理图B．乙图是电动机的原理图C．在甲图中，闭合开关时，导体ab会上下运动D．在乙图中，导体ab左右运动时，电路中有感应电流16、图中小磁针静止时指向错误的是（）17、如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A.C接E，D接FB.C接E，B接FC.A接E，D接FD.A接E，B接F18、（第12界浙江科学竞赛）在如图所示的实验中，说明电流能够产生磁场的实验是。

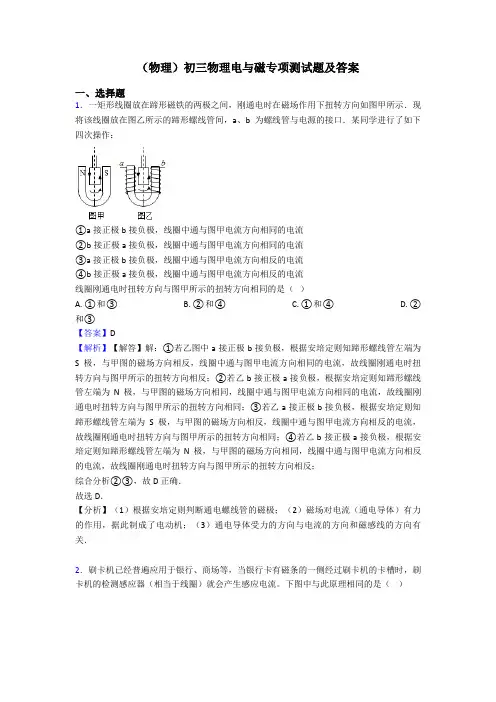

（物理）初三物理电与磁专项测试题及答案一、选择题1．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故D正确．故选D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

初三物理电与磁专项综合练习题及答案一、选择题1．如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A. B. C. D.【答案】C【解析】【解答】解：永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A 错误．B、此图的装置是通电螺线管，是用来研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误．C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C 正确．C、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误．故选C．【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

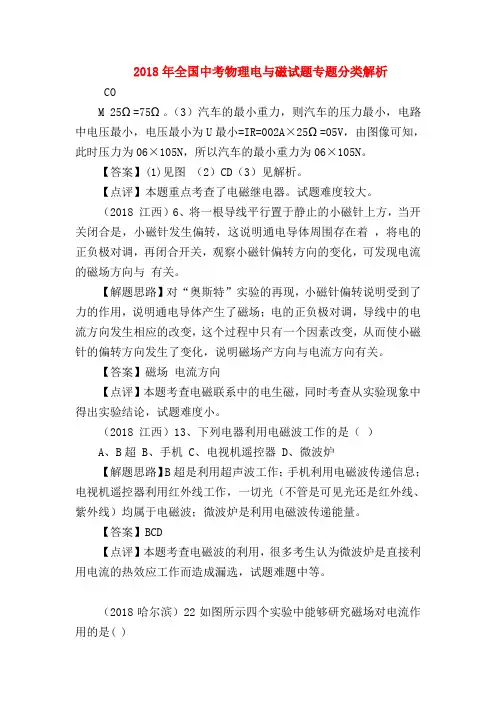

2018年全国中考物理电与磁试题专题分类解析 CO
M 25Ω=75Ω。

（3）汽车的最小重力，则汽车的压力最小，电路中电压最小，电压最小为U最小=IR=002A×25Ω=05V，由图像可知，此时压力为06×105N，所以汽车的最小重力为06×105N。

【答案】(1)见图（2）CD（3）见解析。

【点评】本题重点考查了电磁继电器。

试题难度较大。

（2018 江西）6、将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着，将电的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。

【解题思路】对“奥斯特”实验的再现，小磁针偏转说明受到了力的作用，说明通电导体产生了磁场；电的正负极对调，导线中的电流方向发生相应的改变，这个过程中只有一个因素改变，从而使小磁针的偏转方向发生了变化，说明磁场产方向与电流方向有关。

【答案】磁场电流方向
【点评】本题考查电磁联系中的电生磁，同时考查从实验现象中得出实验结论，试题难度小。

（2018 江西）13、下列电器利用电磁波工作的是（）
A、B超
B、手机
C、电视机遥控器
D、微波炉
【解题思路】B超是利用超声波工作；手机利用电磁波传递信息；电视机遥控器利用红外线工作，一切光（不管是可见光还是红外线、紫外线）均属于电磁波；微波炉是利用电磁波传递能量。

【答案】BCD
【点评】本题考查电磁波的利用，很多考生认为微波炉是直接利用电流的热效应工作而造成漏选，试题难题中等。

（2018哈尔滨）22如图所示四个实验中能够研究磁场对电流作用的是( )。

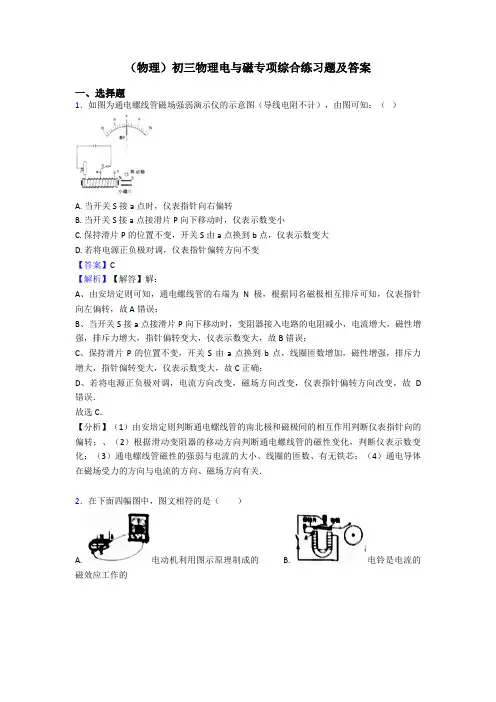

（物理）初三物理电与磁专项综合练习题及答案一、选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.3．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.4．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

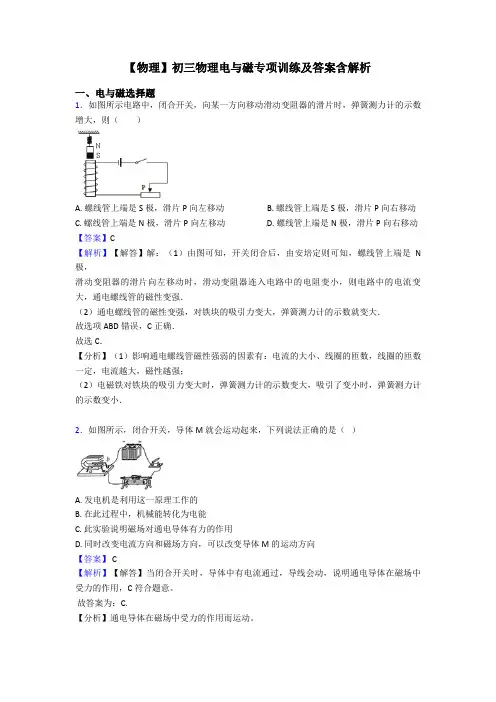

【物理】初三物理电与磁专项训练及答案含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、（10·百色）用图所示的电路来演示"通电导线在磁场中受到力"时，下列做法可以改变导线的受力方向的是（）A．增大电流的大小B．增强蹄形磁铁的磁性C．只改变电流方向D．对调磁极同时改变电流方向2、如图所示的设备中，利用了通电导体在磁场中受到力的作用的是（）A．动圈式话筒B．电动机C．手摇发电机D．电磁起重机3、我国最大的水力发电站三峡大坝中的大型发电机是A、利用电磁感应现象制成，将电能转化成为机械能B、利用电磁感应现象制成，将机械能转化成为电能C、利用通电导体在磁场中受力的作用制成，将电能转化成为机械能D、利用通电导体在磁场中受力的作用制成，将机械能转化成为电能4、如图所示的四个实验中，能说明发电机工作原理的是A B C D5、如图所示是探究感应电流产生条件的实验装置图，在探究过程中A.开关始终要处于闭合状态B.开关闭合后，导体棒ab只要运动电流表指针就偏转C.当导体棒ab中有电流时，它会受到磁场力作用D.导体棒ab中的电流不会产生磁场6、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。

此实验说明影响电磁铁磁性强弱的因素是【】A．电流的大小B．线圈的匝数C．电流的方向D．电磁铁的极性7、关于物理学家及他们的贡献，下面连线错误的是（）A．阿基米德――浮力的大小B．牛顿――惯性定律C．托里拆利――测定大气压的数值D．奥斯特――电磁感应8、小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小9、手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（）A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机10、图2一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动。
