初三物理电与磁测试卷(有答案)

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、电磁铁是一个带有铁芯的螺旋管，有着广泛的应用。

在实际使用中要增强其磁性，以下方法中可行的是A．减少线圈的匝数B．增大线圈中的电流C．减小线圈两端的电压D．改变线圈中电流的方向2、如图10所示为一台非铁质物质制成的天平。

A是一铁块，B是电磁铁。

未通电时天平平衡，给B通以图示方向的电流（a端接电源正极，6端接电源负极），调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中A．电磁铁B的上端为S极，天平仍保持平衡B．电磁铁B的上端为S极，天平右盘下降C．电磁铁B的上端为N极，天平右盘下降D．电磁铁B的上端为N极，天平仍保持平衡3、有甲、乙两个外形完全相同的钢棒，不知它们是否有磁性，如果把乙棒的一端垂直放在甲棒的中央时，彼此有吸引力，这说明可能存在的情况有()A.甲、乙都有磁性B.甲有磁性，乙没有磁性C.乙有磁性，甲不一定有磁性D.甲、乙都没有磁性4、到银行存取款时，工作人员将银行卡在刷卡器上滑动是将机械运动转化为电流信号的过程，从而通过计算机实现交易．该过程的原理与下列设备原理相同的是（）A．发电机B．电动机C．电磁炉D．太阳能电池5、关于电磁现象，下列说法中正确的是（）A．电流周围存在磁场B．磁场的强弱是由磁感线的疏密决定的C．同名磁极间相互吸引D．地磁场的北极在地理的南极附近6、如图所示，是王浩同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是（）A.比较图（a）和图（b）可知，感应电流的方向与磁场方向有关B.比较图（b）和图（c）可知，感应电流的方向与磁场方向无关C.比较图（a）和图（c）可知，感应电流的方向与磁场方向和导体运动方向有关D.由图（d）可以得出结论，感应电流的方向跟导体是否运动无关7、如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的"地盘"上制成的．东汉学者王充在《论衡》中记载："司南之杓，投之于地，其柢指南"．"柢"指的是司南长柄，下列说法中正确的是（）①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极A．只有①②正确B．只有①④正确C．只有②③正确D．只有③④正确8、如图2所示，下列四幅图中，小磁针北极所指方向已标出，能正确表示小磁针所处位置磁场方向的是9、关于电和磁的说法正确的是（）A．同种电荷相互吸引B．摩擦起电的实质是创造了电荷C．地球本身就是一个巨大的磁体D．磁体周围的磁感线是真实存在的10、如图所示，其中图中所示的实验与对应的表述正确的是11、下列四幅图中，能够说明电动机工作原理的是12、关于如图所示的四幅图的分析，正确的是（）A．根据图（a）装置所示原理可制造电动机B．根据图（b）装置所示原理可制造发电机C．图（c）说明电流具有磁效应D．图（d）中大拇指所指的方向是电流方向13、江涛用如图所示的实验装置，探究"磁场对通电直导线的作用"．闭合开关S，原本静止的轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是A．将A、B两端对调B．将蹄形磁体的N、S极对调C．换用磁性更强的蹄形磁体D．将滑动变阻器的滑片P向右移动14、在图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（）15、如图所示，在探究巨磁电阻的特性实验中，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么（）A．电磁铁左端为S极B．巨磁电阻两端的电压变大C．巨磁电阻的阻值随磁场增强而变小D．随滑片P向左移动，两电路中的总功率均变小16、如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（）A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系C．图③说明电动机原理D．图④说明发电机原理17、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器18、发电机和电动机的诞生是人类进入电力时代的标志．其中，制造电动机依据的主要原理是()A、电流周围存在磁场B、通电螺线．管周围存在磁场C、通电导体在磁场中受到力的作用D．电磁感应现象二、填空题（共10道总分30分）19、如图4是昆明环湖路两侧安装的"风光互补"新能源景观节灯，它"头顶"小风扇"肩扛"太阳能电池板，其中小风扇是一个小型风力发电机它们都是将其他形式的能转化成能的装置，风力发电机的发电原理是__________。

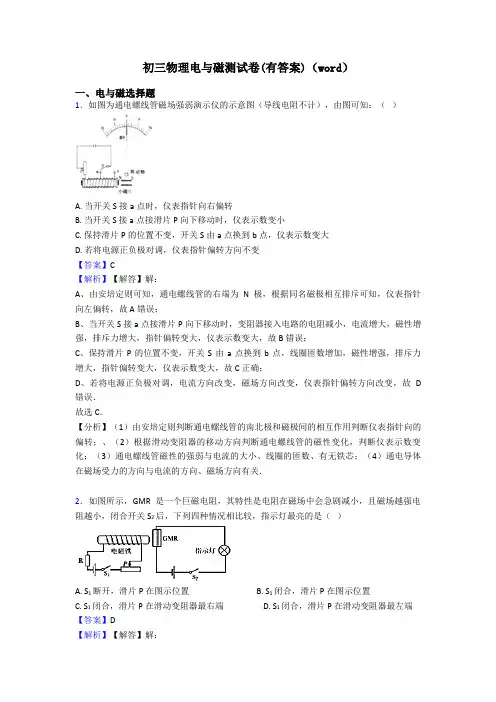

初三物理电与磁测试卷(有答案)（word）一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。

关于电磁铁的磁性强弱，以下说法正确的是【】A．电磁铁的磁性强弱与线圈匝数无关B．电磁铁的磁性强弱与电流大小无关C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强2、图5是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是A．E点B．F点C．P点D．Q点3、电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括4、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

下列四图中与这一过程的工作原理相同的是（）5、电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A．电流的热效应B．电流的化学效应C．电流的磁效应D．电磁感应现象6、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断7、公交IC卡是我市市民出行的好帮手。

IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。

下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中，正确的是A．磁场看不见、摸不着，所以我们无法通过一些现象来认识它B．相互吸引的两磁极是同名磁极C．通电导线周围磁场的方向与电流方向有关D．电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析，正确的是（）A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、（经典题）下列设备中与发电机工作原理相同的是（）A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、图9中箭头表示磁感应线的方向，则小磁针静止时N极的指向应()A、向上B、向下C、向左D、向右2、关于电磁现象，下列说法中正确的是A．磁场是由疏密不同的磁感线组成的B．奥斯特实验说明了电流周围存在磁场C．通电线圈在磁场中受力转动的过程中，机械能转化为电能D．磁场中某点的磁场方向可以由放在该点的小磁针静止时的指向来判定3、佛山市中小学创新展示活动中，丹丹同学发明了"发电地板"放在入口处，让入场的观众都为现场提供能量，如图所示，该"发电地板"主要由线圈、弹簧和磁体构成，它的工作原理与下列那个选项的实验原理相同（）4、现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。

以下设备也是利用"磁生电"工作的是（）A．电磁起重机B．扬声器C．电烙铁D．动圈式话筒5、公交IC卡是我市市民出行的好帮手。

IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。

下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A．电风扇B．电动机C．手摇发电机D．电磁铁6、下图所示的实验中，演示磁场对通电导体有力的作用的是7、下列关于直流发电机与交流发电机的有关说法中，不正确的是【】A.直流发电机工作时，线圈里产生的是直流电B.交流发电机工作时，线圈里产生的是交流电C.不论是交流发电机，还是直流发电机，线圈里产生的都是交流电D.交流发电机的两个铜环被两个半环组成的换向器取代，便成了直流发电机8、如图所示，一条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）（）A．磁针甲B．磁针乙C．磁针丙D．磁针丁9、如图，下列关于电磁现象的表述不正确的是()A．闭合开关，线圈转动，说明磁场对电流有力的作用B．用橡胶棒接触验电器的金属球，金属箔片张开，说明橡胶棒带电C．用丝绸摩擦过的玻璃棒靠近纸屑，纸屑被吸引，说明玻璃棒有磁性D．给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场10、（09自贡）如右图所示，通电螺线管的小磁针静止时，小磁针指向不正确的是A、aB.、b C、cD、d11、图2所示四个选项中，利用通电导线在磁场中受力的作用的原理制成的是12、在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱13、下图所示的四个演示实验中，能够说明电磁感应现象的是14、如图8所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是A．a点B．b点C．c点D．d点15、在海交会上展出一种"自生电"环保型手电筒，如图所示，它的灯泡是个发光二极管（LED），只要把手电筒来回摇晃，就能自己产生电来供灯泡发光，而且光线经过凸透镜后形成平行光束，下列说法正确的是A．该手电筒相当于一个小电动机B．手电筒"自生电"利用了电磁感应原理C．发光二极管(LED)的材料是超导体D．"自生电"的过程把化学能转化为电能16、在下面四个图中，正确地表示出通电螺线管的极性与电流方向的关系是（）A．B．C．D．17、在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小18、关于通电螺线管，下列因素的变化不会对它的磁性强弱产生影响的是A.电流的强弱B.电流的方向C.线圈的匝数多少D.通电螺线管中是否有铁心二、填空题（共10道总分30分）19、根据如图所示的电流方向，判断通电螺线管的右端是极．20、发电机是利用电磁感应现象制成的，我国发电厂发出的交流电的频率是Hz。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如图所示，L为带动线圈转动的摇把，图中表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是A.这是电动机的工作原理图B.用该原理可制成手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动C.用该原理可制成手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流D.用该原理制成的机器正常工作时，电能转化为机械能2、实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极。

小明设计了下面的判断电源两极的方法。

在桌面上放一个小磁针，在磁针东面放一个螺线管，如图1所示。

闭合开关后，磁针指南的一端向东偏转。

下述判断正确的是：[ ]A．电源A端是正极，在电源内电流由A流向BB．电源A端是正极，在电源内电流由B流向AC．电源B端是正极，在电源内电流由A流向BD．电源B端是正极，在电源内电流由B流向A3、小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小4、一个通电螺线管两端磁极的极性决定于A．螺线管的匝数 B．通过螺线管的电流方向C．螺线管内有无铁芯 D．通过螺线管的电流5、在下述情况发生的过程中，电能转化为机械能的是（）A．电动机运转B．电熨斗熨烫衣服C．发电机发电D．蓄电池向外供电6、如图所示的四个装置,关于它们分别用来演示哪个物理现象的描，不正确的是()A.图a可用来演示电磁感应现象B.图b可用来演示电流的磁效应C.图c可用来演示电荷间的相互作D.图d可用来演示磁能否生电7、（09哈尔滨）如图所示，弹簧下面挂一铁块，闭合开关．在滑片逐渐向左移动的过程中．弹簧长度将会_ _，这是因为．8、电磁脉冲，是短暂瞬变的电磁现象，它以空间辐射的形式传播．通过电磁波，可对电子、信息、电力、光电、微波等设施造成破坏，可使电子设备半导体绝缘体、集成电路和一般电器的电路烧毁，甚至设备失效或永久损坏．下列说法错误的是（）A．用电磁脉冲弹攻击破坏机场的跑道，使飞机不能正常起降B．电磁脉冲是一种电磁波C．电磁波传播速度与光速相同D．电磁脉冲使集成电路烧毁，是电能转化为内能9、如图3所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是：（）A、电流表的示数变小，电磁铁的磁性减弱B、电流表的示数变大，电磁铁的磁性增强C、电流表的示数不变，电磁铁的磁性减弱D、电流表的示数减小，电磁铁的磁性增强10、在图中，条形磁铁周围放置4只可以自由转动的小磁针甲、乙、丙、丁（黑色一端代表N极），图中标示正确的是（）A．甲和丙B．甲和乙C．甲和丁D．丙和乙11、如图所示，水平静止放置的易拉罐会向摩擦过的塑料管滚动，可知它们之间存在（）A．电荷间相互吸引力B．电荷间相互排斥力C．磁极间相互吸引力D．磁极间相互排斥力12、油电混合动力汽车逐渐走进普通家庭，混动汽车搭载了传统的内燃机,高效的电动机、发电机和蓄电池组。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、如下图所示，一根条形磁铁，左端为S极，右端为N极。

下图中表示从S极到N极磁性强弱变化情况的图像中正确的是2、如图9所示，能够说明"磁生电"的是【】3、下列设备中利用了电磁感应原理的是（）A．电吹风B．电动机C．动圈式话筒D．电磁铁4、如图所示电路，开关S闭合后，下列说法正确的是（）A．螺线管的左端为N极B．小磁针N极向右转动C．小磁针在图示的位置保持静止D．向左移动滑片P，螺线管磁性减弱5、地理的两极和地磁两极并不重合，存在磁偏角．最早发现磁偏角的是（）A．牛顿B．瓦特C．沈括D．奥斯特6、如图是课本中的四个实验，其中说明磁场对电流有力的作用的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁7、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（）8、有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极9、发电机的原理是:A．通电导体周围空间有磁场;B．通电导体在磁场中会受到力的作用;C．电磁感应现象;D．同名磁极相排斥，异名磁极相吸引.10、如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的"地盘"上制成的．东汉学者王充在《论衡》中记载："司南之杓，投之于地，其柢指南"．"柢"指的是司南长柄，下列说法中正确的是（）①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极A．只有①②正确B．只有①④正确C．只有②③正确D．只有③④正确11、电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、(09雅安）如图2所示，AB和CD是两根固定且平行的水平光滑金属导轨，符号"×"表示垂直于纸面指向纸面里的磁场的磁感线。

现将铜棒EF和GH垂直放在滑轨上，并与金属导轨接触良好；当外力拉动GH使其向左移动时，发现EF在感应电流的作用下也向左移动；当拉动GH使其向右移动时，则A．铜棒EF不动B．铜棒EF也向右运动C．铜棒EF向左运动D．无法确定是否运动2、如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极3、在探究"怎样产生感应电流"的实验中，蹄形磁体水平放置，如图5所示，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应A．竖直向上运动B．水平向右运动C．保持静止不动D．竖直向下运动4、在图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（）5、如图所示，在探究巨磁电阻的特性实验中，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么（）A．电磁铁左端为S极B．巨磁电阻两端的电压变大C．巨磁电阻的阻值随磁场增强而变小D．随滑片P向左移动，两电路中的总功率均变小6、如下图所示，一根条形磁铁，左端为S极，右端为N极。

下图中表示从S极到N极磁性强弱变化情况的图像中正确的是7、小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转。

请在图上标出螺线管的南北极和电源的正负极。

8、如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A.逐渐增大，方向向右B.逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左9、关于电与磁的有关知识，下列说法中正确的是（）A．磁体间的相互作用是通过磁场发生的B．水平面内自由转动的小磁针静止时北极指向南方C．发电机是利用电磁感应现象工作的D．电磁铁磁性的强弱可以通过改变电流的方向来控制10、如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是（）A．扬声器B．电磁继电器C．发电机D．电铃11、关于磁场和磁感线下列正确的是()A、只有在磁铁周围才有磁场B、磁感线是由铁屑组成的C、磁体周围的磁感线都是从磁体北极出来，回到南极D、在磁场中某点的小磁针静止时南极指方向就是该点磁感线方向12、如图4所示，是小王同学探究"电磁铁磁性强弱跟电流大小的关系，的电路路图。

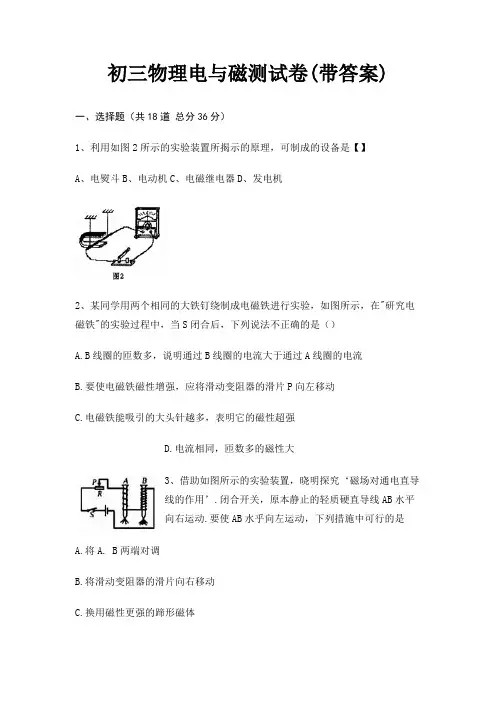

初三物理电与磁测试卷(带答案)一、选择题（共18道总分36分）1、利用如图2所示的实验装置所揭示的原理，可制成的设备是【】A、电熨斗B、电动机C、电磁继电器D、发电机2、某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，在"研究电磁铁"的实验过程中，当S闭合后，下列说法不正确的是（）A.B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流B.要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C.电磁铁能吸引的大头针越多，表明它的磁性超强D.电流相同，匝数多的磁性大3、借助如图所示的实验装置，晓明探究‘磁场对通电直导线的作用’.闭合开关，原本静止的轻质硬直导线AB水平向右运动.要使AB水乎向左运动，下列措施中可行的是A.将A. B两端对调B.将滑动变阻器的滑片向右移动C.换用磁性更强的蹄形磁体D.将蹄形磁体的N，S极对调4、在研究电磁铁时，小华连接了如图所示的电路。
