九年级物理电与磁检测试卷及答案

九年级物理电与磁专项检测试题（含答案）一、选择题1.如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A.当开关S接a点时，仪表指针向右偏转B.当开关S接a点接滑片P向下移动时，仪表示数变小C.保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D.若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误.故选C.【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关.2.下图中是探究电磁铁磁性强弱与电流大小关系的是（）C.D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意.故选D.【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.3.如图所示的四个装置，关于它们的说法正确的是（）A.图a可用来演示电流的磁效应B.图b可用来演示电磁感应现象C.图c可用来演示磁场对电流的作用D.图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。

关于电磁铁的磁性强弱，以下说法正确的是【】A．电磁铁的磁性强弱与线圈匝数无关B．电磁铁的磁性强弱与电流大小无关C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强2、图5是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是A．E点B．F点C．P点D．Q点3、电流磁效应的发现，首次揭开了电与磁的联系，而电磁感应现象的发现则进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列最先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．安培D．沈括4、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

下列四图中与这一过程的工作原理相同的是（）5、电话有许多种，现在人们应用的磁感式电话的话筒主要应用了（）A．电流的热效应B．电流的化学效应C．电流的磁效应D．电磁感应现象6、如图所示，有两根外形一样的钢棒，当钢棒如图甲放置时，不能看到a、b 相互吸引；当如图乙放置时，能看到a、b相互吸引，由此可知（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a、b都是磁铁D．无法判断7、公交IC卡是我市市民出行的好帮手。

IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。

下列图中各电器的工作原理与IC卡刷卡时原理相同的是（）A.电风扇B.电动机C.手摇发电机D.电磁铁8、下列说法不正确的是（）A．电铃是利用电流的磁效应来工作的B．奥斯特实验说明了通电导线周围有磁场C．电动机是利用通电线圈在磁场中转动的原理来工作的D．发电机是把电能转化为机械能的装置9、下列关于电磁现象的说法中，正确的是A．磁场看不见、摸不着，所以我们无法通过一些现象来认识它B．相互吸引的两磁极是同名磁极C．通电导线周围磁场的方向与电流方向有关D．电磁铁的磁性强弱只与电流大小有关10、如图所示有关电与磁的分析，正确的是（）A、图a装置的原理可制作发电机B、图b表明磁体间的引力使列车悬浮起来C、图c装置原理表明了电磁感应现象D、图d可用来演示电磁铁的磁性强弱与电流大小的关系11、（经典题）下列设备中与发电机工作原理相同的是（）A.电磁铁B.电动机C.电铃D.动圈式话筒12、下列设备中，利用了电磁感应原理工作的是A、电动机B、动圈式话筒C、电磁起重机D、扬声器13、探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。

中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

故答案为：D。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、(09雅安）如图2所示，AB和CD是两根固定且平行的水平光滑金属导轨，符号"×"表示垂直于纸面指向纸面里的磁场的磁感线。

现将铜棒EF和GH垂直放在滑轨上，并与金属导轨接触良好；当外力拉动GH使其向左移动时，发现EF在感应电流的作用下也向左移动；当拉动GH使其向右移动时，则A．铜棒EF不动B．铜棒EF也向右运动C．铜棒EF向左运动D．无法确定是否运动2、如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极3、在探究"怎样产生感应电流"的实验中，蹄形磁体水平放置，如图5所示，闭合开关，要使灵敏电流计的指针发生偏转，导体ab应A．竖直向上运动B．水平向右运动C．保持静止不动D．竖直向下运动4、在图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（）5、如图所示，在探究巨磁电阻的特性实验中，电源电压均恒定，闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮（灯丝电阻不变），那么（）A．电磁铁左端为S极B．巨磁电阻两端的电压变大C．巨磁电阻的阻值随磁场增强而变小D．随滑片P向左移动，两电路中的总功率均变小6、如下图所示，一根条形磁铁，左端为S极，右端为N极。

下图中表示从S极到N极磁性强弱变化情况的图像中正确的是7、小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转。

请在图上标出螺线管的南北极和电源的正负极。

8、如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向左移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A.逐渐增大，方向向右B.逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左9、关于电与磁的有关知识，下列说法中正确的是（）A．磁体间的相互作用是通过磁场发生的B．水平面内自由转动的小磁针静止时北极指向南方C．发电机是利用电磁感应现象工作的D．电磁铁磁性的强弱可以通过改变电流的方向来控制10、如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是（）A．扬声器B．电磁继电器C．发电机D．电铃11、关于磁场和磁感线下列正确的是()A、只有在磁铁周围才有磁场B、磁感线是由铁屑组成的C、磁体周围的磁感线都是从磁体北极出来，回到南极D、在磁场中某点的小磁针静止时南极指方向就是该点磁感线方向12、如图4所示，是小王同学探究"电磁铁磁性强弱跟电流大小的关系，的电路路图。

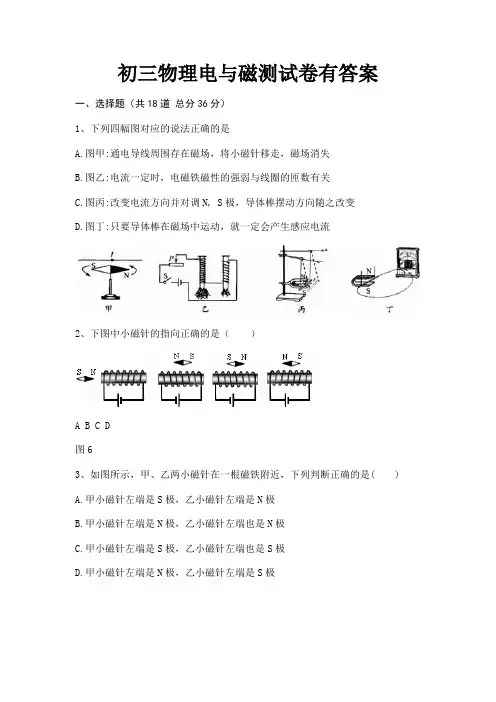

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、下列四幅图对应的说法正确的是A.图甲:通电导线周围存在磁场，将小磁针移走，磁场消失B.图乙:电流一定时，电磁铁磁性的强弱与线圈的匝数有关C.图丙:改变电流方向并对调N, S极，导体棒摆动方向随之改变D.图丁:只要导体棒在磁场中运动，就一定会产生感应电流2、下图中小磁针的指向正确的是（）A B C D图63、如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是( )A.甲小磁针左端是S极，乙小磁针左端是N极B.甲小磁针左端是N极，乙小磁针左端也是N极C.甲小磁针左端是S极，乙小磁针左端也是S极D.甲小磁针左端是N极，乙小磁针左端是S极4、为缓解城市交通压力，近几年成都大力发展有轨交通，几条地铁线路己经开通运行，同时又在积极投建有轨电车，以取代部分用柴油机作动力的公交车．关于电车和柴油车，下列说法不正确的是（）A．电车电动机工作时利用了磁场对电流的作用B．电车电动机能够将电能全部转化为机械能C．一般情况下，电车电动机的效率比柴油机的效率高D．电车对环境的污染比柴油车对坏境的污染小5、关于直流电动机模型安装实验中，下列现象可能发生的是（）A．将电源两极对调，线圈转动方向不变B．将磁铁两极对调，线圈转动方向不变C．将电源和磁铁两极都同时对调，线圈转动方向不变D．将电源和磁铁两极都同时对调，线圈会反方向转动6、如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。

下列四图中与这一过程的工作原理相同的是（）7、下列作图中有错误的是（）A．异名磁极间的磁感线B．用电流表测L的2电流C．通电螺线管对小磁针的作用 D．测蓄电池两极间的电压8、对下列四幅图的分析，其中正确的是()A．图a装置不能检验物体是否带电B．图b装置原理可以制造电动机C．图c实验说明磁场可以产生电流D．图d利用电磁感应原理工作的9、某同学连接如图所示电路研究电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是A．将滑片向左端滑动B．将滑片向右端滑动C．减少铁钉上所绕线圈的匝数D．去掉一节干电池10、如图是机场的安检人员用手持金属探测器检查乘客的情景，当探测线圈靠近金属物体时，在金属物体中就会产生电流，如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．图中能反映出金属探测器工作原理的是（）A．B．C．D．11、如图所示的几种电、磁现象中不正确的是12、下列说法中正确的是A．正在使用的手机周围一定存在磁场B．磁悬浮列车利用了磁极间的相互作用C．磁场对放入其中的小磁针一定有作用力D．北京地区地面附近能自由转动的小磁针静止时，N极指向地理南极附近13、如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A．电流表示数变大，弹簧长度变长B．电流表示数变大，弹簧长度变短C．电流表示数变小，弹簧长度变长D．电流表示数变小，弹簧长度变短14、如图1所示，能反映电动机工作原理的是()15、（10·柳州）关于磁场对电流作用的相关知识，下列说法正确的是A．通电导体在磁场中的受力方向与磁场方向无关B.通电导体在磁场中的受力方向只与磁场方向有关c.电动机中换向器的作用是改变线圈中的电流方向D．要改变通电导体在磁场中的受力方向，必须同时改变电流方向和磁场方向16、如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是【】A．a、b、c B．a、b、dC．a、c、d D．b、c、d17、如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A．方向向上B．方向向下C．为零，因为线圈处于水平位置D．为零，因为ab段导线向上转动18、如图所示是一些电学实验装置，体现发电机原理的是（）A．B．C．D．二、填空题（共10道总分30分）19、如图，当开关S闭合时，通电螺线管旁的小磁针如图所示方向转动，则通电螺线管的a端为极，当图中滑动片P向左滑动时，小磁针受到的磁场力（选填"变大"、"变小"或"不变"）．20、在奥斯特发现 "电生磁"的启发下，许多科学家利用逆向思维的方法进行思考：磁能否产生电呢？法拉第经过十年的探索终于发现了_____________现象，后来人们利用这个原理制成_____________。
