proe模具分析+分模+模架+零件图+全套设计说明

【关键字】设计编号：（CAD软件应用）实训(论文)说明书题目：齿轮—凸轮传动机构院（系）：应用科技学院专业：机械设计制造及其自动化学生姓名：喻智涛学号：07指导教师：黄小能12 日课程（实训）设计任务书齿轮—凸轮传动机构零件利用Pro/ENGINEER Wildfire 3.0来设计。

Pro/ENGINEER Wildfire 3.0集零件设计、产品装配、模具开发、数控加工、钣金设计、铸造件设计、造型设计、逆向工程、自动测量、机构设计、仿真、应力分析、产品数据库管理、协同设计开发等功能于一体，非常适合用来设计齿轮轴零件。

经过分析，这款产品要用到Pro/E的草绘曲线、基准曲线、扫描混合曲线、实体拉伸、扫描特征、镜像特征、倒圆角等创建特征命令，对其要进行详细叙述实体造型的设计过程，最后把设计好的产品生成工程图。

本文详细阐述了使用Pro/ENGINEER Wildfire 3.0软件设计齿轮—凸轮传动机构零件零件的造型及结构设计过程。

关键词：Pro/E机械设计软件；特征设计；造型设计；工程图等AbstractThe gear wheel shaft designs using Pro/ENGINEER Wildfire. Pro/ENGINEER Wildfire 3.0 volume of functions and so on components designs, product assembly, mold development, numerical control processing, plate work design, casting design, modelling design, reverse-engineering, automatic sizing, organization design, simulation, stress analysis, product data bank administration, coordination design development in a body, very suitable to use for to design the KITTY cat modelling camera front cover. After the analysis, this model of product must use Pro/E the grass plotting, the datum curve, the scanning mix curve, the entity to stretch, foundation characteristic orders and so on scanning characteristic, mirror image characteristic, round angle, to its must carry on the detailed narration solid modeling the design process, finally designs the good product production engineering plat.This article elaborated in detail uses Pro/ENGINEER Wildfire 3.0 software design gear wheel shaft the modelling and the structural design process.Key word: Pro/E machine design software; Characteristic design; Modelling design; And so on engineering plat目录引言Pro/E是美国PTC公司于1989年推出的三维CAD/CAM系统，历经多年的发展与推广，已成为当今世界上最流行的高端CAD/CAM软件，其全新的设计理念已成为CAD领域的新标准。

任务一：设计项目方案分析任务二：设计开关外壳的成型零件要求：将本产品合理分型，并设计出成型零件。

设计参照如下设计流程1----加载参照模型加载参照模型，一定要使开模方向指向坐标系的Z轴方向。

步骤01 建立工作目录打开pro/E软件，接着在菜单栏中依次选择【文件】/【设置工作目录】选项，弹出【选取工作目录】对话框，然后选择指定一个自已建的目标文件夹，单击确定按钮完成工作目录的设置，并将任务立的“kgwk.prt”模型复制到工作目录中。

步骤02 新建文件在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮，弹出【新建】对话框。

接着选中【制造】单选按钮，在“子类型”选项区中选择“模具型腔”单选按钮，在【名称】文本框中输入“gjt”，接着选择mmns-mfg-mold（公制）模板，然后单击按钮进入模具设计界面，如图所示。

图步骤03 打开参照零件在【模具/铸件制造】工具条中单击【选取零件】按钮，弹出【打开】对话框，选取工作目录中的“kgwk.prt”文件，单击，打开【布局】对话框，然后单击“参照模型起点与定向”下方的箭头，打开【菜单管理器】，选择“动态”，打开【参照模型方向】对话框，根据图-所示进行操作。

图参照零件布局如图所示。

图步骤04 保存文件执行菜单栏中的“文件>保存”命令，保存文件。

设计流程2---应用收缩在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮，弹出【按尺寸收缩】对话框，在绘图区域中选取参照模型和坐标系PRT_CSYS_DEF，再在弹出的“按比例收缩”对话框中输入收缩比率为“0.01”，单击确定按钮完成设置。

如图-所示。

图- 设置收缩设计流程3---创建模具工件用手动方法创建模具工件。

步骤01 打开拉伸操作窗口操作方法如图所示。

图步骤02创建拉伸特征设置如图所示草绘平面。

图设置如图所示草绘参照。

图草绘如图所示矩形。

图选择拉伸方式为“向两侧拉伸”，拉伸长度为44。

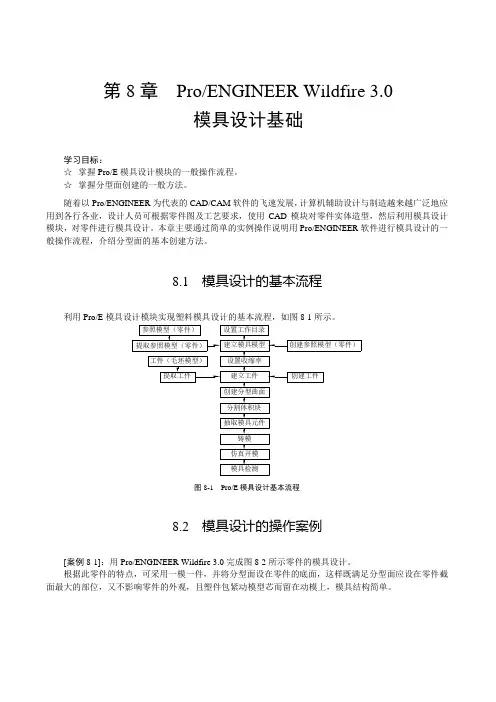

第8章Pro/ENGINEER Wildfire 3.0模具设计基础学习目标：☆掌握Pro/E模具设计模块的一般操作流程。

☆掌握分型面创建的一般方法。

随着以Pro/ENGINEER为代表的CAD/CAM软件的飞速发展，计算机辅助设计与制造越来越广泛地应用到各行各业，设计人员可根据零件图及工艺要求，使用CAD模块对零件实体造型，然后利用模具设计模块，对零件进行模具设计。

本章主要通过简单的实例操作说明用Pro/ENGINEER软件进行模具设计的一般操作流程，介绍分型面的基本创建方法。

8.1 模具设计的基本流程利用Pro/E模具设计模块实现塑料模具设计的基本流程，如图8-1所示。

图8-1 Pro/E模具设计基本流程8.2 模具设计的操作案例[案例8-1]：用Pro/ENGINEER Wildfire 3.0完成图8-2所示零件的模具设计。

根据此零件的特点，可采用一模一件，并将分型面设在零件的底面，这样既满足分型面应设在零件截面最大的部位，又不影响零件的外观，且塑件包紧动模型芯而留在动模上，模具结构简单。

图8-2 案例8-1零件图（香皂盒上盖） 8.2.1 建立模具模型步骤1 设置工作目录启动Pro/ENGINEER Wildfire 3.0后，单击主菜单中【文件】→【设置工作目录】，系统弹出【选取工作目录】对话框。

在工具栏上单击图标，弹出新建目录对话框。

在【新建目录】编辑框中输入文件夹名称“ex8-1”，单击按钮。

在【选取工作目录】对话框中单击按钮。

步骤2 建立参照模型 单击系统工具栏中按钮或单击主菜单中【文件】→【新建】，系统弹出【新建】对话框。

在【类型】栏中选取【零件】选项，在【子类型】栏中选取【实体】选项，在【名称】编辑文本框中输入文件名ex8-1，同时取消【使用缺省模板】选项前面的勾选记号，单击按钮，系统弹出【新文件选项】对话框，选用【mmns_mfg_part 】模板；单击按钮，进入Pro/ENGINEER Wildfire 3.0零件设计模块。

1、模具分为动模和定模两部分，两者分开时可以装入坯料或取出制件；两者合拢时可以使坯料成型。

2、模具的类型：1）按照成型材料的不同可以分为：用来加工金属制品的模具和用来加工非金属制品的模具。

2）按照本身材料的不同可以分为：砂型模具、金属模具、真空模具和石蜡模具等。

3）按照加工工艺和成型材料的不同可以分为：锻造模具、塑料模具（包括注塑模具、吹塑模具和挤塑模具等）、压铸模具、粉末冶金模具、冲压模具、橡胶模具、玻璃模具和陶瓷模具等。

3、Pro/E模具设计提供的模块：基础模块（Foundation）和组件模块（Assembly）：将模具作为普通组件进行设计，先通过这两个基本模块设计出模具元件，再将模具元件装配成模具组件。

模具设计模块（Pro/Moldesign）：用来设计注塑模具型腔和吹塑模具型腔等。

铸造模具模块（Pro/Casting）：用来设计合金压铸模具型腔和浇注模具型腔等。

EMX（模具设计专家）：是Pro/E软件的外挂模块，用来为各种模具设计模架。

钣金模架库模块（PDX）：是Pro/E软件的外挂模块，用来为冲压模具设计模架。

塑料顾问（Plastic Advisor）：用来对注塑模具进行铸模填充分析。

4、参照模型：系统以设计模型为基础在模具模型中生成的参照几何，并用其替代设计模型参与模具设计。

5、收缩率：将制件从模具中取出并冷却至室温后，其尺寸会发生收缩，也就是说制件的尺寸要比模具型腔小一些，而收缩率就是衡量尺寸收缩大小的参数。

在设计模具型腔时通过设置收缩率，可以抵消由于制件收缩而产生的误差。

6、模具模型：一个装配体（即组件，扩展名为.mfg），它包括参照模型、工件、分型面、各种型腔组件特征、模具体积块、模具元件和铸模等，它是模具模块的最高级模型。

7、铸模：铸造最终的制件，通过观察铸件可以检查其是否与设计模型一致。

8、开模：模拟模具的打开过程，即分离模具，取出制件，该过程可以检查模具设计是否合理。

1、Pro/E模具设计流程：1.创造模具模 2.设置收缩率 3.创造分型面或体积块 4.分割工件 5.抽取模具元件 6.创造浇筑系统和冷却系统7.模具检测 8.创造铸件9.开模仿真10.创建模架Pro/E模具设计流程：1）创建模具模型：模具模型由参照模型和工件模型组成，前者对应的设计模型一般在零件模式下创建，然后装配到模具模式中，工件模型则通常直接在模具模式下创建。

ProEwildfire基本分模方法详解易三维工作室 Pro/E 定制教程系Pro/E wildfire基本分模方法详解——By TomLee本教程将详细讲解在 Pro/E 中创建标准模具装配的流程，裙边面的创建方法已经常用的技巧，本教程将只讨论正常的使用分型面进行体积块拆分的分模方法，对于各种各样的“暴力”分模方法不加以讨论。

MFG 的创建创建工作目录新建一个工作目录，因为在分模过程中会产生一系列的文件：MOLDNAME.MFG------------------模具设计制造文件MOLDNAME.ASM------------------模具组件FILENAME_WRK.PRT----------------------工件MOLDNAME_REF.PRT------------参考零件FILENAME.PRT---------------------设计零件MOLDNAME.ACC------------------相关零件精度报表（零件间精度不同是产生）新建模具文件选择制造“Manufacturing”——模具型腔“Mold Cavity” （铸造型腔“Cast Cavity”界面和方法都跟模具型腔基本相同，只多一个沙芯的功能。

）进入模具界面，现在增加了工具条基本可以完成分模的动作，同时也保留有老的菜单在右侧。

不过被 PTC 干掉是迟早的事情，哈哈！________________________________________________________________ _____ ＝＝版权所有，传播必究＝＝网址：无维网（/doc/6a8413100.html,/）QQ:188924018 Email：service@/doc/6a8413100.html,提供：面向个人，企业的 Pro/E 定制培训；定制 Pro/E 教程和解决方案服务；线上 Pro/E 技术支持易三维工作室 Pro/E 定制教程系加入参考模型不要直接装入零件开始模具设计，因为还需要添加一些零件上不需要的模具特征。

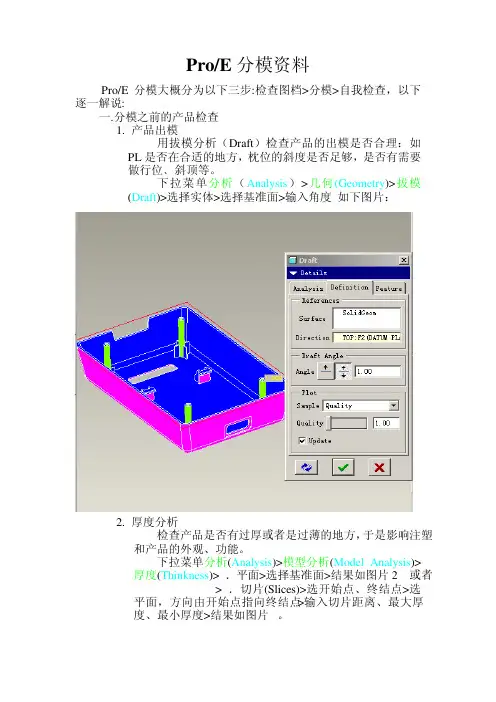

Pro/E分模资料Pro/E分模大概分为以下三步:检查图档>分模>自我检查，以下逐一解说:一.分模之前的产品检查1.产品出模用拔模分析（Draft）检查产品的出模是否合理：如PL是否在合适的地方，枕位的斜度是否足够，是否有需要做行位﹑斜顶等。

下拉菜单分析（Analysis）>几何(Geometry)>拔模(Draft)>选择实体>选择基准面>输入角度,如下图片：2.厚度分析检查产品是否有过厚或者是过薄的地方，于是影响注塑和产品的外观、功能。

下拉菜单分析(Analysis)>模型分析(Model Analysis)>厚度(Thinkness)>A．平面>选择基准面>结果如图片2 或者>B．切片(Slices)>选开始点、终结点>选平面，方向由开始点指向终结点>输入切片距离、最大厚度、最小厚度>结果如图片3。

图片2图片33．产品基准：检查产品图与模图的基准是否一致。

4．其它问题：等其它格式输入的图，下拉菜单信如果是igs、stp)检查产品是否有)>几何检查(Geometry Checks 息(Info其它问题：如几何交叉、过小面组等，如下图片：图片4 二．分模：1．建立新文档：图片52．装配参考零件：模具模型(Mold Model )>装配(Assemble )>参考模型(Ref Model )>选择零件>按模图尺寸装配>OK ，如下图：图片6参考零件乘缩水：3.选)>选1+s>收缩(Shrinkage)>按比例(By Scaling。

基准>输入缩水率>OKa.在分模文档乘缩水：当有多个参考零件时要先选参考零件。

b.在参考零件文档乘缩水：需要打开参考零件。

图片7创建工件：4.)>创建(Creat)>工件model模具模型(Mold)>输入名称>创建特征)>手动(Manual(Workpiece)>)>完成(Done)>加材料(Protrusion(Create feature按模图尺寸画工件。

建立模框和分型建立模框新建-→制造-→模具模腔-→名称-→填写-→不要（使用缺省模板）图1-→mmns mfg mold图1 图2-→点装模-→输入所作的制品-→打开-→创建参照模型图2-→同一模型-→选坐标↖-→图3 图4图5 图6动态图3-→把大坐标移到制品分型面上图4，并让Z轴朝上-→确定图5点收缩率-→点制品坐标图6-→确定出收缩率-→确定点建立绿模型框图7-→点制品坐标-→确定模框尺寸（比制品四边均大50-200）-→预览图8-→确定图7 图8建立分型面①着色法菜单管理器图9 -→模具-→特征-→型腔组件-→曲面-→拉伸-→着色-→完成-→（阴影曲面）图10-→在左上角设置图11 →模型树特征图12→特征→应用图9 图10 图11图12 图13→关闭平面-→定义-→（绿框遮蔽）图13-→添加-图14→选分型面（点在制品分型面上）图14-→确定-→预览图15一下-→确定-→撤销遮蔽图16图13 图14 图15图16②复制拉伸法遮蔽绿框→菜单管理器图17 -→模具-→特征-→型腔组件-→曲面-→拉伸-→复制→完成→图17 图18 图19选各投影上的面图18（用ctril将所有投影上面都选）-→选项-→排出曲面并填充图19-→选填充部位图20图20 图21 图22√图21-→撤销→遮蔽-→曲面-→新建→拉伸图22-→完成→选项图23→到红线→点拉伸到的面→放置→定义草绘的面与拉伸到的面相反面→确定图24→将所要拉伸的底线画出图25→√→图26→√→曲面→合并图27→将制品和拉伸边点红图28→用检查合并图29后的效果图30→→√分模完成后依次将合并、拉伸项、复制、删除出现单一的制品。

图23 图24图25图26图27 图28 图29 图30③裙边法菜单管理器图9 -→模具-→特征-→型腔组件-→侧面影像-→-→确定-→侧面影像趋向图9 –→环路选择→定义→环选取图10→链→上部→下部图11→确定→确定→新建-→裙边-→完成-→（裙边曲面）→曲线定义→特征曲线→点制品下部线→完成→→预览图12→确定→存盘图11 图12④延伸法（适合复杂边）见图13→屏蔽→菜单管理器图9 -→模具-→特征-→型腔组件-→曲面→新建→复制→点所有正面的面图14→确定→选项填充孔点方孔图15→√→如图16→→特征-→型腔组件-→曲面→新建→复制→点背面的面图17→确定→选项填充孔点圆孔→√→如图18→曲面→合并→点正面和背面→注意方向(预览→√（图19)撤销屏蔽→曲面→延伸→点→→点延伸面→参照→细节图20→点要延伸的边图21→确定→√→曲面→延伸→点→→点另一个延伸面→参照→细节→点要延伸的边图22→确定→√→同上将所有边延伸到边面上图23→存盘。

第1讲Pro/ENGINEER Wildfire模具设计基础本讲要点☐操作界面简介☐模具设计的一般操作流程☐Pro/ENGINEER软件的启动Pro/ENGINEER作为一种最流行的三维设计软件，目前，越来越多的工程技术人员利用它进行产品与模具的设计和开发。

本讲主要让读者了解Pro/ ENGINEER软件的模具设计模块和模具设计的一般操作过程。

1.1 模具设计基础应用示例对如图1-1所示的零件进行分模、流道系统、冷却系统的设计，初步了解Pro/ENGINEER模具设计的一般操作过程。

图1-1 示例零件→STEP 1 启动Pro/ENGINEER选择【开始】/【所有程序】/【PTC】/【Pro ENGINEER】/【Pro ENGINEER】命令，如图1-2所示。

启动Pro/ENGINEER软件，界面如图1-3所示。

图1-2 命令菜单图1-3 启动的Pro/ENGINEER软件界面读者也可以直接双击桌面上的→STEP 2 设置工件目录选择主菜单上的【文件】/【设置工作目录】命令，如图1-4所示，弹出【选取工作目录】对话框，选择用户要保存文件的目录，如图1-5所示，完成后，单击【确定】按钮。

图1-4 选择【设置工作目录】命令图1-5 【选取工作目录】对话框→STEP 3 新建文件单击工具栏上的【新建】按钮。

弹出【新建】对话框，设置选项如图1-6所示，完成后，单击【确定】按钮。

弹出【新文件选项】对话框，设置选项如图1-7所示。

完成后，单击【确定】按钮，进入模具设计模块，如图1-8所示。

图1-6 【新建】对话框图1-7 【新文件选项】对话框STEP 4 导入零件在如图1-9所示的菜单管理器中选择【模具模型】/【装配】/【参照模型】命令。

系统弹出【打开】对话框，如图1-10所示，选择零件E1，再单击【打开】按钮。

系统弹出【装配】面板，如图1-11所示，选择如图1-12所示的零件坐标系PRT_ CSYS_DEF和模具坐标系MOLD_DEF_CSYS进行装配，完成后，单击【确定】按钮。
