PROE快速装配教程

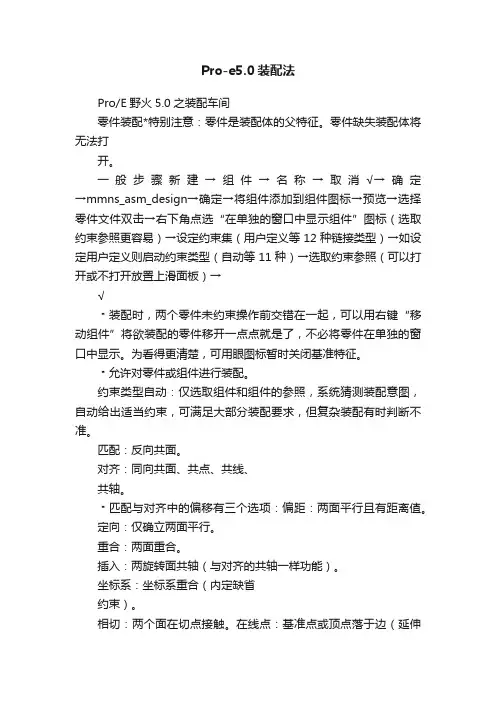

Pro-e5.0装配法Pro/E野火5.0之装配车间零件装配*特别注意：零件是装配体的父特征。

零件缺失装配体将无法打开。

一般步骤新建→组件→名称→取消√→确定→mmns_asm_design→确定→将组件添加到组件图标→预览→选择零件文件双击→右下角点选“在单独的窗口中显示组件”图标（选取约束参照更容易）→设定约束集（用户定义等12种链接类型）→如设定用户定义则启动约束类型（自动等11种）→选取约束参照（可以打开或不打开放置上滑面板）→√﹡装配时，两个零件未约束操作前交错在一起，可以用右键“移动组件”将欲装配的零件移开一点点就是了，不必将零件在单独的窗口中显示。

为看得更清楚，可用眼图标暂时关闭基准特征。

﹡允许对零件或组件进行装配。

约束类型自动：仅选取组件和组件的参照，系统猜测装配意图，自动给出适当约束，可满足大部分装配要求，但复杂装配有时判断不准。

匹配：反向共面。

对齐：同向共面、共点、共线、共轴。

﹡匹配与对齐中的偏移有三个选项：偏距：两面平行且有距离值。

定向：仅确立两面平行。

重合：两面重合。

插入：两旋转面共轴（与对齐的共轴一样功能）。

坐标系：坐标系重合（内定缺省约束）。

相切：两个面在切点接触。

在线点：基准点或顶点落于边（延伸边亦可）、轴或曲线上。

曲面上的点：基准点或顶点落于曲面或基准面上（延伸亦可）。

曲面上的边：一直线边落于曲面或基准面上（延伸亦可）。

固定：移动至合适位置后固定于当前位置。

缺省：即坐标系重合。

（这是装配第一个组件的常用方法。

）﹡“允许假设”是指系统自动允许加入假设达至完全约束。

当然完全约束后也可继续加入其它的约束条件成为“过渡约束”。

组件移动运动类型：定向模式：“移动”上滑板→定向模式→左键在绘图区点一下→按住中键即可以指针为中心自由旋转组件→“移动”退出。

平移：“移动”上滑板→平移→左键在绘图区点一下→移动组件至适当位置左键确定。

“平移”的运动参照面还可设定“垂直”或“平行”方向移动。

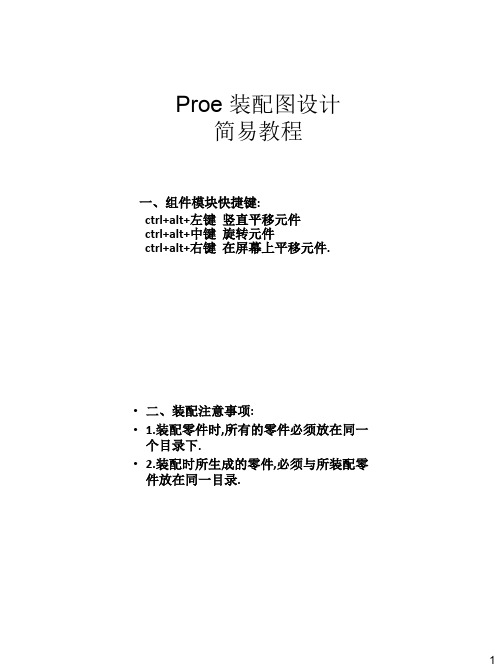

一、组件模块快捷键:ctrl+alt+左键竖直平移元件ctrl+alt+中键旋转元件 ctrl+alt+右键 在屏幕上平移元件.Proe 装配图设计简易教程•二、装配注意事项:• 1.装配零件时,所有的零件必须放在同一个目录下.• 2.装配时所生成的零件,必须与所装配零件放在同一目录.三、装配约束条件:1. 自动(Automatic ):按照系统提供的默认方式定位元件，能够依照参照情况自动判定何种约束，如选取两根轴，系统会自动使用对齐约束。

2.匹配(Mate):约束两平面平行贴合，两平面的指向相反。

(即面对面)3. 对齐(Align) ：所选择的曲面指向相同且共面，也可以指定两轴线同轴，两点共点。

4.插入(Insert ):将选择的旋转曲面（圆柱形曲面）插入另一个旋转面，约束孔与轴同心，与轴Align的效果相同，但在参照轴不方便或无法选择的情况下， Insert约束方式显得很有效。

但使用插入命令时，参照圆柱曲面中不一定包含轴线。

也可不是全360度圆柱曲面5.相切(Tangent )：装配零件与元件中的参照对象之间相切，其参照对象是模型中的表面或基准平面，但元件或装配零件至少包含一张曲面。

6. 坐标系(Coord sys) :装配零件和元件之间的坐标系自动吻合，两个坐标系的x,y,z轴自动对齐，只需一个约束条件就可为元件完全定位。

•四、剖切装配图•作用：看装配图的内部结构•１．装配模式下创建实体特征只允许去除材料或者是孔特征，而家材特征对装配模型没有任何意义．•２．如果内部结构要保留，在模型树中选择编辑定义－相交－（先把自动更新点掉）选择相应的保留特征－右键移除－确定．即可重新生成保留内部结构的剖切装配图特征．•五、分解装配图•作用：出工程图比较方便．•１、系统分解视图：•步骤：视图－分解－分解视图（此为系统内的分解，分解的结果较乱）•取消分解•步骤：视图－分解－分解视图•２、手工分解视图•步骤：视图－分解－编辑位置－分解位置菜单－点选运动参照－点选图元－移动到合适的位置。

（9）第四章Pro/E零件装配利用Pro/E进行产品设计时，若完成了各个零件的设计，则可创建一个新的组件，在组件的模块中进行零件的装配。

本章首先说明零件装配的基本操作步骤，然后以鼓风机来说明如何指定零件与零件之间的相互配合关系，以将数个零件装配为一个次组件或组件，并产生组件爆炸图。

除了将零件装配为组件外，另一个重要的Pro/E功能是在组件中设计“相互配合的零件”，本章以螺栓/螺帽来说明配合件设计的基本观念及操作步骤。

第一节零件装配简介工具（Tool）/选项（Options）将参数：template designasm 设为：mmns_asm_design.asm一、零件装配的基本操作步骤（见书P156）Ctrl+Alt+鼠标中键：旋转欲装配的零件Ctrl+Alt+鼠标右键：移动欲装配的零创建新的装配体模型的一般过程1、命名一个新的装配体的三维模型2、装配过程（匹配、对齐……）（9-1：asm-p1.prt，asm-p2.prt）着色，爆炸视图（视图/分解/分解视图。

调整位置：启动视图管理器：分解/缺省分解/属性，点编辑位置/选轴线/移动，返回，保存。

）二、常用的装配约束条件通过装配约束，可以指定一个元件相对于装配体中的另一元件（或特征）的放置方式和位置。

建议将附加约束限制在10个以内，系统最多允许指定50个约束。

1、贴配（Mate）：两个平面贴合例：匹配（Mate）：9-2：mate-p1.prt及mate-p2.prt2、对齐（Align）：两个平面或两条轴线对齐。

注意：·使用“匹配”和“对齐”时，两个参照必须为同一类型（例如平面对平面、旋转曲面对旋转曲面、点对点、轴线对轴线）。

旋转曲面指的是通过旋转一个截面，或者拉伸一个圆弧/圆而形成的一个曲面。

只能在放置约束中使用下列曲面：平面、圆柱面、圆锥面、环面、球面。

·使用“匹配”和“对齐”并输入偏距后，系统将显示偏距方向。

对于反向偏距，要用负偏距值。

proe几个零件组合的方法Pro/E（现在被称为Creo）是一款强大的三维CAD软件，广泛应用于机械行业。

在Pro/E中，可以使用各种方法来组合零件，以创建复杂的装配体。

本文将介绍几种常见的零件组合方法。

一、顶底装配法顶底装配法是最简单直接的零件组合方法。

首先，选中一个主零件作为底部，然后将其他零件逐个放置在底部上。

通过调整零件的位置和方向，使得它们与底部零件相互连接。

这种方法适用于简单的装配体，例如螺母和螺栓的组合。

二、轴向装配法轴向装配法是指在装配体中使用轴来约束零件的位置。

首先，在装配体中创建一个轴，然后将零件放置在轴上。

通过调整零件的位置和方向，使得它们与轴相互连接。

这种方法适用于具有旋转部件的装配体，例如齿轮和轴的组合。

三、基准装配法基准装配法是指使用基准面或基准轴来约束零件的位置。

首先，在装配体中选择一个基准面或基准轴，然后将零件放置在基准面或基准轴上。

通过调整零件的位置和方向，使得它们与基准面或基准轴相互连接。

这种方法适用于需要确保零件位置准确的装配体，例如机械零件的组合。

四、约束装配法约束装配法是指使用约束来限制零件的位置和运动。

在装配体中，可以使用各种约束类型，如点约束、面约束、轴约束等，来约束零件。

通过添加适当的约束，可以确保零件在装配体中的位置和运动符合设计要求。

这种方法适用于具有复杂运动关系的装配体，例如机械臂和关节的组合。

五、装配特征法装配特征法是指使用装配特征来组合零件。

在装配体中，可以使用装配特征来创建连接点、连接面或连接轴，然后将零件放置在这些连接点、连接面或连接轴上。

通过添加适当的装配特征，可以简化零件的组合过程，并确保零件的位置和方向正确。

这种方法适用于需要频繁修改装配体的组合方式的情况，例如产品设计的初期阶段。

Pro/E提供了多种零件组合方法，可以根据具体的装配要求和设计需求选择合适的方法。

无论是简单的装配体还是复杂的机械装置，Pro/E都能够提供强大的功能和灵活的操作，帮助工程师轻松完成零件的组合工作。

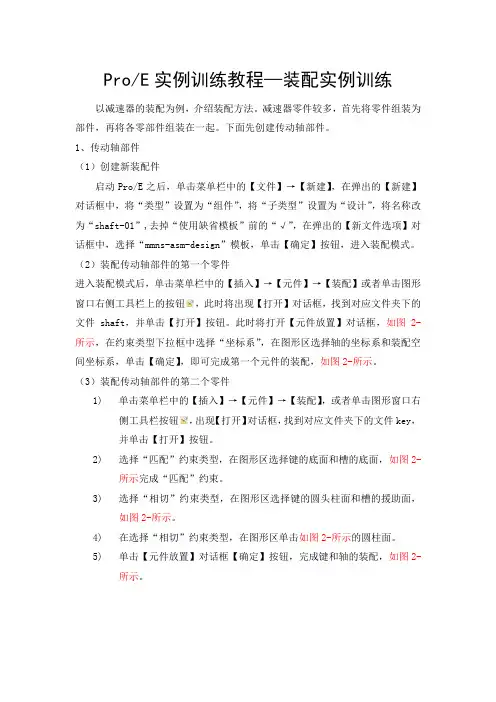

Pro/E实例训练教程—装配实例训练以减速器的装配为例，介绍装配方法。

减速器零件较多，首先将零件组装为部件，再将各零部件组装在一起。

下面先创建传动轴部件。

1、传动轴部件（1）创建新装配件启动Pro/E之后，单击菜单栏中的【文件】→【新建】，在弹出的【新建】对话框中，将“类型”设置为“组件”，将“子类型”设置为“设计”，将名称改为“shaft-01”,去掉“使用缺省模板”前的“√”，在弹出的【新文件选项】对话框中，选择“mmns-asm-design”模板，单击【确定】按钮，进入装配模式。

（2）装配传动轴部件的第一个零件进入装配模式后，单击菜单栏中的【插入】→【元件】→【装配】或者单击图形窗口右侧工具栏上的按钮，此时将出现【打开】对话框，找到对应文件夹下的文件shaft，并单击【打开】按钮。

此时将打开【元件放置】对话框，如图2-所示，在约束类型下拉框中选择“坐标系”，在图形区选择轴的坐标系和装配空间坐标系，单击【确定】，即可完成第一个元件的装配，如图2-所示。

（3）装配传动轴部件的第二个零件1)单击菜单栏中的【插入】→【元件】→【装配】，或者单击图形窗口右侧工具栏按钮，出现【打开】对话框，找到对应文件夹下的文件key，并单击【打开】按钮。

2)选择“匹配”约束类型，在图形区选择键的底面和槽的底面，如图2-所示完成“匹配”约束。

3)选择“相切”约束类型，在图形区选择键的圆头柱面和槽的援助面，如图2-所示。

4)在选择“相切”约束类型，在图形区单击如图2-所示的圆柱面。

5)单击【元件放置】对话框【确定】按钮，完成键和轴的装配，如图2-所示。

图2- 【元件放置】对话框图2- “匹配”约束面 图2- “相切”约束面图2- “相切”约束面 图2-将键装配在轴上 （4）装配传动轴部件的第三个零件1) 单击图形窗口右侧工具栏按钮，出现【打开】对话框，找到对应文件夹下的文件“齿轮”，并单击【打开】按钮。

2) 选择“匹配”约束，选择键的侧面和槽的侧面，如图2-所示。

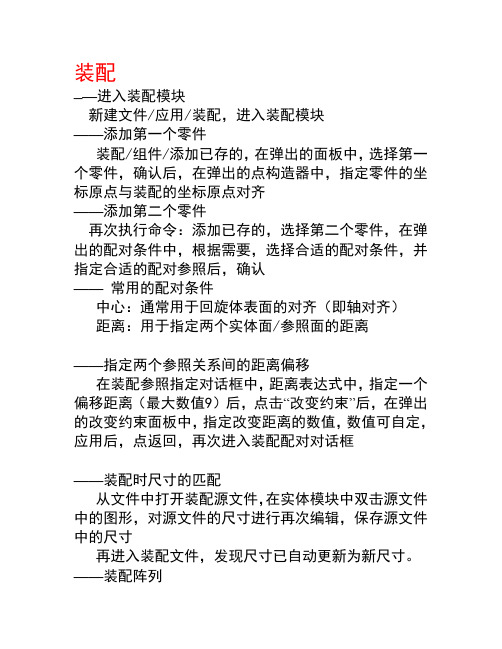

装配——进入装配模块新建文件/应用/装配，进入装配模块——添加第一个零件装配/组件/添加已存的，在弹出的面板中，选择第一个零件，确认后，在弹出的点构造器中，指定零件的坐标原点与装配的坐标原点对齐——添加第二个零件再次执行命令：添加已存的，选择第二个零件，在弹出的配对条件中，根据需要，选择合适的配对条件，并指定合适的配对参照后，确认——常用的配对条件中心：通常用于回旋体表面的对齐（即轴对齐）距离：用于指定两个实体面/参照面的距离——指定两个参照关系间的距离偏移在装配参照指定对话框中，距离表达式中，指定一个偏移距离（最大数值9）后，点击“改变约束”后，在弹出的改变约束面板中，指定改变距离的数值，数值可自定，应用后，点返回，再次进入装配配对对话框——装配时尺寸的匹配从文件中打开装配源文件，在实体模块中双击源文件中的图形，对源文件的尺寸进行再次编辑，保存源文件中的尺寸再进入装配文件，发现尺寸已自动更新为新尺寸。

——装配阵列装配/组件/create array/在弹出的面板中，选择装配的零件，对号后，在弹出的面板中，指定装配对象，指定阵列方式（圆/矩形）后，指定阵列参照（轴或面）后指定阵列个数及角度后确认。

——创建爆炸视图装配完成后，执行命令：装配/爆炸视图/创建爆炸，在弹出面板中，指定爆炸视图的名称后确认。

注意：此时，视图并未形成，只是中间的连接关系解散——编辑爆炸视图装配/爆炸视图/编辑爆炸，在弹出的面板中，勾选选择对象，用光标选择视图中的一个对象，再选择“移动对象”后，用光标点选目标物体并拖动至一个新的位置后，确认——制作偏距线装配/爆炸视图/cteate traceline后，在弹出面板后，用光标在工作区中指定偏距线的起点/终点后，形成一条装配偏距线。

——装配1 装配配对关系2 装配偏距修改3 装配尺寸匹配4 爆炸视图（偏距线）5 阵列装配——进入加工模块1 应用/加工。

在弹出的面板中，根据需要，选择合适的加工环境后进入加工模块mill_planer 1平面铣2型腔铣3多轴铣4点加工5孔加6车加工7线切割——创建程序插入/程序在弹出的面板中，注意加工类型，并给程序命名后确认——创建刀具插入/刀具，在弹出的面板中，指定刀具名称及类型后，进入刀具设置面板，在面板中，设置刀具参数——创建操作在弹出的面板中指定操作类型，选择前面的程序名，刀具后，应用，进入操作设置面板1 选择加工零件在上方的几何体中，选择部件/选择/用光标点选目标零件2 选择加工区域在上方的几何体中，选择切削区域/选择/用光标点选目标零件3指定切削方式4 点按生成按钮，生成刀轨——生成文件打开加工操作，在弹出的工具条中，选择后处理后，在弹出的面板中，指定刀轨文件的位置及车床类型后，确认生成车床加工程序文件。

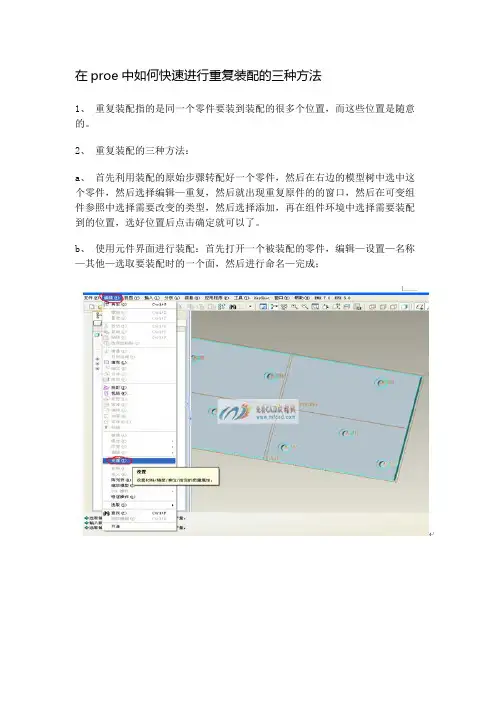

在proe中如何快速进行重复装配的三种方法1、重复装配指的是同一个零件要装到装配的很多个位置，而这些位置是随意的。

2、重复装配的三种方法：a、首先利用装配的原始步骤转配好一个零件，然后在右边的模型树中选中这个零件，然后选择编辑—重复，然后就出现重复原件的的窗口，然后在可变组件参照中选择需要改变的类型，然后选择添加，再在组件环境中选择需要装配到的位置，选好位置后点击确定就可以了。

b、使用元件界面进行装配：首先打开一个被装配的零件，编辑—设置—名称—其他—选取要装配时的一个面，然后进行命名—完成；第二步是再在打开一个零件，进行元件界面的创建，插入—基准模型—元件界面进入元件窗口以后，放置所需要的约束然后选择一个需要创建元件界面的约束，点击标准—编辑规则，进入规则编辑器的窗口，再进行编辑，值得注意的是标准中的值一定要和第一个零件创建的名称相同，然后一直点击确定就完成了第三步就是在组件图中进行装配；因为已经在第二步创建了元件界面所以这里会显示界面至几何，在进行好第一个零件的装配后，点击自动放置，就会出现自动放置的界面在自动放置界面中，立即查找，把已找到的位置添加到以选取的位置，然后依次添加就可以，添加完成后点击关闭。

C第三种方法是能应付更大量的装配情况可以使用布局：第一步先新建一个布局，在布局环境下插入—绘图基准—平面—画出一条直线，并命名，然后再插入—绘图基准—轴—然后再画出一条竖直的直线，并命名，确定。

第二步是打开螺丝的零件，文件—声明—声明布局，并选择布局下面的名称—声明名称—在图中选择一个面，并以布局中平面名称命名—在图中选择轴，并以布局中轴的那个名称命名。

第三步打开组件中的那个四方的零件—在零件中文件—声明—声明布局，并选择布局下面的名称—然后再声明的管理器中选择表—修改—修改好后—文件—退出—是保存第四步是打开装配图—文件—声明—声明布局—装配另外一个文件—会出现一个自动和手动的菜单管理器—选择自动—这样就一次装配完成了。

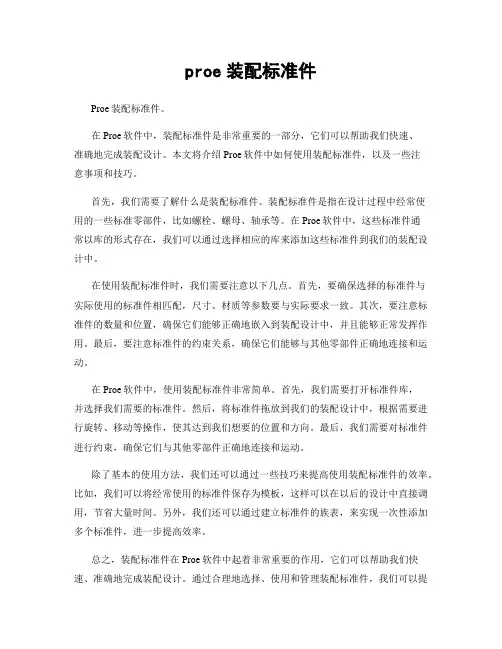

proe装配标准件Proe装配标准件。

在Proe软件中，装配标准件是非常重要的一部分，它们可以帮助我们快速、准确地完成装配设计。

本文将介绍Proe软件中如何使用装配标准件，以及一些注意事项和技巧。

首先，我们需要了解什么是装配标准件。

装配标准件是指在设计过程中经常使用的一些标准零部件，比如螺栓、螺母、轴承等。

在Proe软件中，这些标准件通常以库的形式存在，我们可以通过选择相应的库来添加这些标准件到我们的装配设计中。

在使用装配标准件时，我们需要注意以下几点。

首先，要确保选择的标准件与实际使用的标准件相匹配，尺寸、材质等参数要与实际要求一致。

其次，要注意标准件的数量和位置，确保它们能够正确地嵌入到装配设计中，并且能够正常发挥作用。

最后，要注意标准件的约束关系，确保它们能够与其他零部件正确地连接和运动。

在Proe软件中，使用装配标准件非常简单。

首先，我们需要打开标准件库，并选择我们需要的标准件。

然后，将标准件拖放到我们的装配设计中，根据需要进行旋转、移动等操作，使其达到我们想要的位置和方向。

最后，我们需要对标准件进行约束，确保它们与其他零部件正确地连接和运动。

除了基本的使用方法，我们还可以通过一些技巧来提高使用装配标准件的效率。

比如，我们可以将经常使用的标准件保存为模板，这样可以在以后的设计中直接调用，节省大量时间。

另外，我们还可以通过建立标准件的族表，来实现一次性添加多个标准件，进一步提高效率。

总之，装配标准件在Proe软件中起着非常重要的作用，它们可以帮助我们快速、准确地完成装配设计。

通过合理地选择、使用和管理装配标准件，我们可以提高设计效率，减少错误，从而更好地完成我们的工作。

希望本文对大家在Proe软件中使用装配标准件有所帮助。

·277·12-零件装配Pro/Engineer 中具有专门的装配模块，提供了基本的装配工具，用户可以指定零件之间的装配关系和装配约束来完成装配。

12.1 创建装配体的基本步骤创建装配体的基本步骤如下。

（1）启动Pro/E ，单击，打开“New （新建）”对话框，如图12-1（a ）所示，选择Assembly （装配）文件类型和Design （设计）子类型，输入文件名称，去掉Use default template （使用默认模板）前的√，单击“OK ”确认。

（2）在弹出的“New File Options （新文件选项）”对话框中选择mmns_asm_design （毫米制单位装配设计），如图12-1（b ）所示，单击“OK ”确认，进入Pro/Engineer 装配模式。

图12-1 新建装配文件（3）装配界面如图12-2所示，单击窗口右侧的“添加零件”按钮，或进入“Insert （插入）”→“Component （零件）”→“Assemble （装配）”，弹出“Open （打开）”对话框，选择需要装配的零件打开。

（4）系统弹出“Component Placement （零件放置）”对话框，用于定义零件放置位置和装配约束，如图12-3所示。

（5）约束类型共9种，采用适当的约束类型，并在窗口中选择零件及装配件的约束参考，若约束状态显示“Fully Constrained （完全约束）”，则表明零件已经确定放置位置，并已约束·278· 好，单击“OK ”确认。

图12-2 装配界面图12-3 “Component Placement （零件放置）”对话框提示：若所添加的零件是第1个零件，则可以使用按钮，让零件在当前位置放置；或使用按钮，让零件按照系统默认的约束方式进行放置（通常使零件坐标系与装配坐标系重合）。

（6）若需要再添加新零件，则继续单击，重复操作以上步骤。
