目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1使用前点检 (2)3.2使用注意事项 (2)3.3按键及接线端概述 (3)3.4测量交流和直流电压 (3)3.5测量交流或直流电流 (4)3.6测量电阻 (4)3.7测试通断性 (4)3.8测量二极管 (4)3.9测量电容 (5)3.10测试保险丝 (5)4设备清洁、维护和维修 (6)4.1设备清洁 (6)4.2设备维护 (6)4.3设备维修 (6)第 0 页 / 共 5 页1 目的规定了FLUKE-15B+型数字万用表的操作和保养。
确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2 范围各相关使用部门负责仪器的保养、点检、使用和保管。
3 设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。
2)在使用电表前，请检查机壳。
切勿使用已损坏的电表。
检查是否有裂纹或缺少塑胶件。
特别注意接头周围的绝缘。
3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。
检查测试表笔是否导通。
请在使用电表之前更换已被损坏的测试表笔。
4)用电表测量已知的电压，确定电表操作正常。
请勿使用工作异常的电表。
5)点检结束请将点检情况记录于《点检记录表》。
3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。
2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。
3)测量时请选择合适的接线端子、功能和量程。
4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。
5)使用测试控针时，手指应保持在保护装置的后面。
6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。
7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。
8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。
福禄克15B万用表使用说明福禄克15B数字万用表使用方法简介：福禄克15 B数字万用表属于比较简单的测量仪器。
本篇，教大家数字万用表的正确使用方法。
从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。
一、电压的测量1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω► ( 把旋钮选到此位置如图：直流选择档位（注意：“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：交流选择档位表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量电流选择档位按此键转换交流直1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于400mA的电流，则将红表笔插入“400mA”插孔，将旋钮打到直流400mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“OL.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过应选择交流模式，电流测量完毕后应将红笔插回“”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量：按此键转换二极将表笔插进“COM”和”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
FLUKE15B型万用表使用说明书1表笔端子功能叙述：1、适用于1至10安培的交流和直流电电流测量的输入端子。
2、适用于至400毫安的交流和直流电微安或毫安测量的输入端子。
3、适用于所有测式的公共端子4、适用于电压、电阻、通断性、二极管、电容测量的输入端子。
2显示屏功能说明：（见下图）1 电表有手动及自动量程两个选择。
在自动量程模式内，电表会为检测到的输入选择最佳量程。
当电表在自动量程模式时，会显示Auto Range。
手动量程操作如下：（一）每按一次Range键，会递增一个量程。
当达到最高量程时电表会回到最低量程；（二）要退出手动量程模式，按住Rang两秒钟。
2 Hold键的使用：当按下时表示保存当前读数；再按一下表示回复正常操作。
3 测量交流和直流电压：若要最大程度减少包含交流和直流电压元件的未知电压产生不正确读数，首先要选择电表上的交流电压功能，特另记下产生正确测量结果所需的交流电量程。
然后，手动选择直流电功能，其直流电量程应等于或高于先前记下的交流电量程。
（一）转动旋转开关，选择交流电或直流电；（二）将红色表笔插入写有V字样的端子中，将黑色表笔插入COM端子中。
（三）将表笔正确接触到想要的电路测试点，测量其电压。
1测量交流或直流电流方法同交流或直流电压的测量方法相同。
不同的是将红色表笔插入到A、mA或μA端子孔中，以选择你要的量程。
转动旋转开关选择交流直流。
测量过程中断开待测的电路路径，然后用表笔正确在断口处。
2测量电阻及通断性在测量电阻或电路的通断性时，为避免受到电击或造成电表的损坏，请确保电路的电源已关闭，并将所有电容器放电。
（一）将旋转开关打到欧母档即图Ω位置；（二）将红色表笔插到测式电压的红色表笔端子孔中；（三）将指针接触到想要的电路测试点，测量电阻。
（四）通断性的判断：当选中了电阻模式，按两次黄色按钮可启动通断性蜂鸣器。
若电阻不超过50欧母，蜂鸣器会发出连续音，表明短路。
若电表读数为0，则表示是开路。

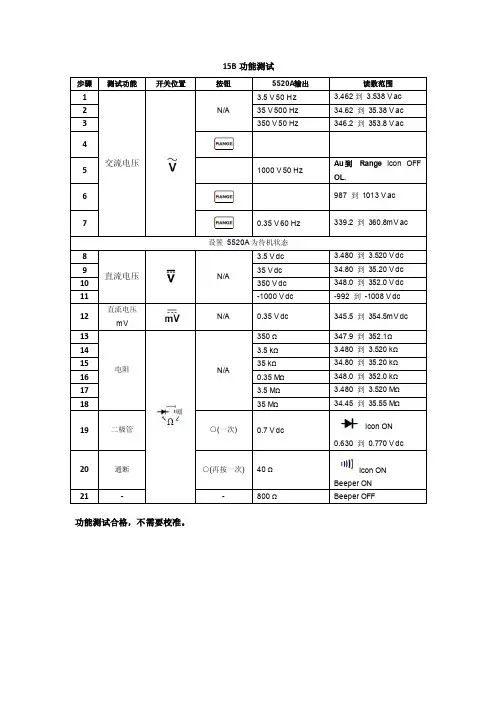

15B功能测试
功能测试合格，不需要校准。
15B 校准
步骤
测试功能 开关位置
电位器 5520 读数范围
1 直流电压mV
校准
R18
350mVdc
对于步骤2，如果显示读数在到之间，不需要校准
2 直流电压校准 R18
35Vdc
如果显示读数少于，调节
R18使显示读数在到之间。
如果显示读数超过调节R18使显示读数在到之间。
3 交流电压校准 R8
35V50Hz
如果步骤2的直流电压标定少于35Vdc ；调节R8使显示读数在到之间。
如果步骤2的直流电压标定等于或大于35Vdc ；调节R8使显示读数在到之间。
设置校准仪为待机状态
4 电容校准 R11 350nF
9 35Vdc 到 10 350Vdc 到
11 -1000Vdc
-992到-1008Vdc 12 直流电压 mV
N/A
到 13 电阻
N/A
350
到 14
到 15 35k
到 16 到 17
到 18
35M
到
19
二极管
○(一次)
iconON
到
20 通断
○(再按一次)
40 IconON
BeeperON 21
- -
800
BeeperOFF。
目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1使用前点检 (2)3.2使用注意事项 (2)3.3按键及接线端概述 (3)3.4测量交流和直流电压 (3)3.5测量交流或直流电流 (4)3.6测量电阻 (4)3.7测试通断性 (4)3.8测量二极管 (4)3.9测量电容 (5)3.10测试保险丝 (5)4设备清洁、维护和维修 (6)4.1设备清洁 (6)4.2设备维护 (6)4.3设备维修 (6)第 0 页 / 共 5 页1 目的规定了FLUKE-15B+型数字万用表的操作和保养。
确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2 范围各相关使用部门负责仪器的保养、点检、使用和保管。
3 设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。
2)在使用电表前，请检查机壳。
切勿使用已损坏的电表。
检查是否有裂纹或缺少塑胶件。
特别注意接头周围的绝缘。
3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。
检查测试表笔是否导通。
请在使用电表之前更换已被损坏的测试表笔。
4)用电表测量已知的电压，确定电表操作正常。
请勿使用工作异常的电表。
5)点检结束请将点检情况记录于《点检记录表》。
3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。
2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。
3)测量时请选择合适的接线端子、功能和量程。
4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。
5)使用测试控针时，手指应保持在保护装置的后面。
6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。
7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。
8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。
FLUCK 15B掌上万用表使用操作规程（ISO45001-2018/ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司型号为FLUKE-15B的掌上万用表的使用。
2.2该仪器适用于交流电和直流电电流测试、电压测试、电阻、通断性、二极管、电容测试。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器点检记录的登记；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0作业内容：4.1使用前点检：4.1.1检查本机的校验周期是否在有效使用期内。
4.1.2在使用电表前，请检查机壳。
切勿使用已损坏的电表。
检查是否有裂纹或缺少塑胶件。
特别注意接头周围的绝缘。
4.1.3检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。
检查测试表笔是否导通。
请在使用电表之前更换已被损坏的测试表笔。
4.1.4用电表测量已知的电压，确定电表操作正常。
请勿使用工作异常的电表。
4.1.5点检结束请将点检情况记录于《点检记录表》4.2使用注意事项：4.2.1请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。
4.2.2对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。
4.2.3测量时请选择合适的接线端子、功能和量程。
4.2.4请勿在有爆炸性气体、蒸气或粉尘环境中使用。
4.2.5使用测试控针时，手指应保持在保护装置的后面。
4.2.6进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。
4.2.7测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。
4.2.8对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。
然后，选择等于或大于交流量程的直流电压。
1.在使用FLUKE 15B/FLUKE17B数字万用表前，请检查机壳。
切勿使用机壳损坏的FLUKE15B/FLUKE17B数字万用表。
查看是否有裂痕或缺少塑胶件。
请特别注意接头的绝缘层。
2.检查测试导线绝缘是否有损坏或裸露的金属。
检查测试导线的通断性。
若导线有损坏，请把它更换后再使用FLUKE 15B/FLUKE17B数字万用表。
3.用FLUKE 15B/FLUKE 17B数字万用表测量已知的电压，确定FLUKE15B/FLUKE 17B数字万用表操作正常。
若FLUKE 15B/FLUKE17B数字万用表工作异常，请勿使用。
保护设施可能已遭到损坏。
若有疑问，应把FLUKE 15B/FLUKE17B数字万用表送去维修。
4.切勿在任何端子和地线间施加超出FLUKE 15B/FLUKE17B数字万用表上标明的额定电压。
5.在超出30伏交流电均值，42伏交流电峰值或60伏直流电时使用FLUKE15B/FLUKE17B数字万用表，请特别留意。
该类电压会有电击的危险。
6.操作测量时，必须用正确的端子、功能和量程档。
7.切勿在爆炸性的气体、蒸汽或灰尘附近使用本表。
8.使用测试探针时，手指应保持在保护装置的后面。
9.进行连接时，先连接公共测试导线，再连接带电的测试导线；切断连接时，则先断开带电的测试导线，再断开公共测试导线。
10.测试电阻、通断性、二极管或电容以前，必须先切断电源，并将所有的高压电容器放电。
11.若未按照手册的指示使用FLUKE 15B/FLUKE 17B数字万用表，FLUKE15B/FLUKE 17B数字万用表提供的**功能可能会失效。
12.对于所有的直流电功能，包括手动或自动量程，为避免由于可能的不正确读数而导致电击的危险，请先使用交流电功能来确认是否有任何交流电压存在。
然后，选择一个等于或大于交流电量程的直流电压量程。
13.测量电流前，应先检查FLUKE 15B/FLUKE17B数字万用表的保险丝（请见“测试保险丝”一节的说明）并关闭电源，才将FLUKE 15B/FLUKE17B数字万用表与电路连接。
目录目录 (1)1 目的 (2)2 范围 (2)3 设备操作方法 (2)3.1 使用前点检 (2)3.2 使用注意事项 (2)3.3 按键及接线端概述 (3)3.4 测量交流和直流电压 (3)3.5 测量交流或直流电流 (4)3.6 测量电阻 (4)3.7 测试通断性 (4)3.8 测量二极管 (5)3.9 测量电容 (5)3.10 测试保险丝 (5)4 设备清洁、维护和维修 (6)4.1 设备清洁 (6)4.2 设备维护 (6)4.3 设备维修 (6)1目的规定了FLUKE-15B+型数字万用表的操作和保养。
确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2范围各相关使用部门负责仪器的保养、点检、使用和保管。
3设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。
2)在使用电表前，请检查机壳。
切勿使用已损坏的电表。
检查是否有裂纹或缺少塑胶件。
特别注意接头周围的绝缘。
3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。
检查测试表笔是否导通。
请在使用电表之前更换已被损坏的测试表笔。
4)用电表测量已知的电压，确定电表操作正常。
请勿使用工作异常的电表。
5)点检结束请将点检情况记录于《点检记录表》。
3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。
2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。
3)测量时请选择合适的接线端子、功能和量程。
4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。
5)使用测试控针时，手指应保持在保护装置的后面。
6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。
7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。
8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。
福禄克15B数字万用表使用方法简介：福禄克15 B数字万用表属于比较简单的测量仪器。
本篇，教大家数字万用表的正确使用方法。
从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。
一、电压的测量
1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω►( 把旋钮选到此位置如图：
直流选择
档位
（注意：“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：
交流选择
档位
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交
流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，
不要随便用手触摸表笔的金属部分。
二、电流的测量
电流选择档位
按此键转换
交流直流选
择
1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于400mA的电流，则将红表笔插入“400mA”插孔，将旋钮打到直流400mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“OL.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过应选择交流模式，电流测量完毕后应将红笔插回“”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中
上云霄”－－报废！
三、电阻的测量：
按此键转换
二极管、200
Ω使用量程
将表笔插进“COM”和”孔中，把旋钮打旋到“Ω”中所需的量程，用表
笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：“Ω”，“KΩ”“MΩ”。
四、二极管的测量：
按此键转换
二极管、200
Ω使用量程
数字万用表可以测量发光二极管，整流二极管……测量时，表笔位置与电压测量一样；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管OL。
再次对调表笔会显示一个数值0.470普通硅整流管（1N4000、1N5400系列等），发光二极管约为1.8～2.3V。
再次调换表笔，显示屏显示“OL.”则为正常。
因为二极管的反向电阻很大，否则此管已被击穿或性能已经改变。
五、三极管的测量
表笔插位同上；其原理同二极管。
先假定Ａ脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚；若两次读数均为０.７Ｖ左右，然后再用红笔接Ａ脚，黑笔接触其他两脚，若均显示"１"，则Ａ脚为基极，否则需要重新测量，且此管为ＰＮＰ管。
那么集电极和发射极如何判断呢？数字表不能像指针表那样利用指针摆幅来判断，
六、MOS场效应管的测量
Ｎ沟道的有国产的３Ｄ０１，４Ｄ０１，日产的３ＳＫ系列。
Ｇ极（栅极）的确定：利用万用表的二极管档。
若某脚与其他两脚间的正反压降均大于２Ｖ，即显示“１”，此脚即为栅极Ｇ。
再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是Ｄ极（漏极），红表笔接的是Ｓ极（源极）。
一、电压档：
在检测或制作时，可以用来测量器件的各脚电压，与正常时的电压比较，即可得出是否损坏。
还可以用来检测稳压值较小的稳压二极管的稳压值，其原理：Ｒ为１Ｋ，电源端的电压视稳
压管的标称稳压值而定，一般比标称电压大３Ｖ以上，但不要超过１５Ｖ。
再用万用表检测Ｄ管两端电压值，此值既为Ｄ管实际稳压值。
二、电流档
将表串入电路中，对电流进行测量和监视，若电流远偏离正常值（凭经验或原有正常参数），必要时可以调整电路或者需要检修。
还可以利用该表的20A档测量电池的短路电流，即将两表笔直接接在电池两端。
切记时间绝对不要超过1秒！注意：此方法只适用于干电池，5号，7号充电电池，且初学者要有熟悉维修的人员指导下进行，切不可自行操作！根据短路电流即可判断电池的性能，在满电的同种电池的情况下，短路电流越大越好。
三、电阻档；
可用于判断电阻，二极管，三极管好坏的方法之一。
对于电阻其实际阻值偏离标称值过多时则已损坏。
对于二三极管，若任两脚间的电阻都不为很大值（几百K 以上），则可认为性能下降或者已击穿损坏，注意此三极管是不带阻的。
此法也可用于集成块，须要说明的是：集成块的测量只能和正常时参数作比较。
七、电容容量测量：此功能用的较少不在一一赘述。
具体使用可以参考使用手册。
