ProE修改零件模型
- 格式:ppt
- 大小:1.25 MB
- 文档页数:49
proe钣金件转换的用法1.引言1.1 概述概述钣金件转换是一种在Proe软件中使用的重要功能,它可以将钣金模型从一个形式转换成另一个形式。
在钣金件设计过程中,经常需要在不同的设计阶段之间进行模型转换,以满足不同需求。
这些需求可能是为了更好地进行分析、仿真或生产准备工作。
Proe钣金件转换的概念和技术已经在钣金件设计领域得到广泛应用。
通过使用Proe软件的钣金件转换功能,我们可以实现从二维平面到三维立体模型的转换,或者从零件设计到装配设计的转换。
这些转换可以大大提高钣金件设计的效率和精度,使设计师能够更好地完成设计任务。
在本文中,我们将重点介绍Proe钣金件转换的用法。
首先,我们将详细介绍Proe钣金件转换的定义和背景,包括其相关的基本概念和技术原理。
然后,我们将探讨Proe钣金件转换的具体用途和优势,以及在实际设计过程中的应用案例。
最后,我们将总结Proe钣金件转换的重要性,并展望其未来的发展方向。
通过本文的阅读,读者将能够全面了解Proe钣金件转换的相关知识和技术,掌握其基本用法和操作技巧。
希望本文对读者在钣金件设计领域的工作和学习有所帮助,并能为进一步深入研究和应用Proe钣金件转换提供参考。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的结构和主要内容进行概述和说明。
以下是文章结构部分的一个例子:文章结构:本文主要围绕Proe钣金件转换展开讨论,旨在探究其定义、背景、用途、优势以及未来发展等方面内容。
文章分为引言、正文和结论三个部分。
引言部分将概述Proe钣金件转换的基本概念,并介绍文章的整体结构和目的。
正文部分将详细论述Proe钣金件转换的定义和背景,以及其在实际应用中的用途和优势。
在结论部分,将总结Proe钣金件转换的重要性,并展望其未来的发展方向。
在正文部分中,将首先介绍Proe钣金件转换的定义和背景,包括其起源和发展历程。
随后,将重点探讨Proe钣金件转换在实际工程中的应用场景和优势,例如可以提高生产效率和质量,降低成本和风险等。

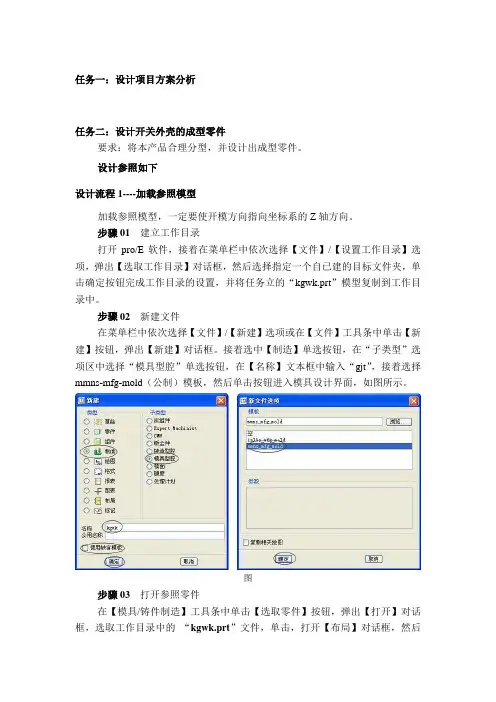

任务一:设计项目方案分析任务二:设计开关外壳的成型零件要求:将本产品合理分型,并设计出成型零件。
设计参照如下设计流程1----加载参照模型加载参照模型,一定要使开模方向指向坐标系的Z轴方向。
步骤01 建立工作目录打开pro/E软件,接着在菜单栏中依次选择【文件】/【设置工作目录】选项,弹出【选取工作目录】对话框,然后选择指定一个自已建的目标文件夹,单击确定按钮完成工作目录的设置,并将任务立的“kgwk.prt”模型复制到工作目录中。
步骤02 新建文件在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮,弹出【新建】对话框。
接着选中【制造】单选按钮,在“子类型”选项区中选择“模具型腔”单选按钮,在【名称】文本框中输入“gjt”,接着选择mmns-mfg-mold(公制)模板,然后单击按钮进入模具设计界面,如图所示。
图步骤03 打开参照零件在【模具/铸件制造】工具条中单击【选取零件】按钮,弹出【打开】对话框,选取工作目录中的“kgwk.prt”文件,单击,打开【布局】对话框,然后单击“参照模型起点与定向”下方的箭头,打开【菜单管理器】,选择“动态”,打开【参照模型方向】对话框,根据图-所示进行操作。
图参照零件布局如图所示。
图步骤04 保存文件执行菜单栏中的“文件>保存”命令,保存文件。
设计流程2---应用收缩在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮,弹出【按尺寸收缩】对话框,在绘图区域中选取参照模型和坐标系PRT_CSYS_DEF,再在弹出的“按比例收缩”对话框中输入收缩比率为“0.01”,单击确定按钮完成设置。
如图-所示。
图- 设置收缩设计流程3---创建模具工件用手动方法创建模具工件。
步骤01 打开拉伸操作窗口操作方法如图所示。
图步骤02创建拉伸特征设置如图所示草绘平面。
图设置如图所示草绘参照。
图草绘如图所示矩形。
图选择拉伸方式为“向两侧拉伸”,拉伸长度为44。

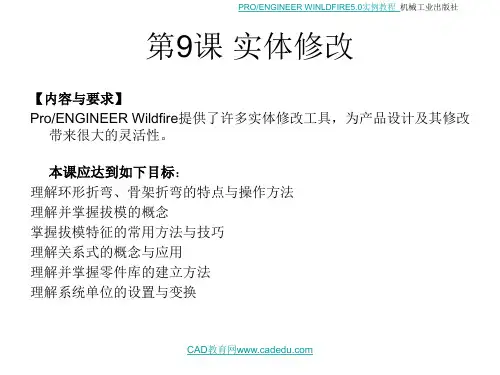

第9课实体修改【内容与要求】Pro/ENGINEER Wildfire提供了许多实体修改工具,为产品设计及其修改带来很大的灵活性。
本课应达到如下目标:理解环形折弯、骨架折弯的特点与操作方法理解并掌握拔模的概念掌握拔模特征的常用方法与技巧理解关系式的概念与应用理解并掌握零件库的建立方法理解系统单位的设置与变换9.1 环形折弯•使用【环形折弯】命令,可对一个实体或曲面特征在0.001°~360°范围内进行任意弯曲。
该特征要求有两个平面定义角度,在弯曲过程中还需绘制弯曲的轨迹,且绘制轨迹时必须加入坐标系供弯曲使用。
•进行环形折弯操作时,会使用如图9-1所示的特征操控板。
•折弯半径:选择折弯半径模式,可选择“折弯半径”、“折弯轴”、“360度折弯”三种模式之一。
•参照:在该面板设定折弯对象、草绘或编辑折弯轮廓,如图9-2所示。
如果是折弯实体模型,应勾选“实体几何”选项。
如果是折弯曲面或曲线,则相应选择要折弯的曲面或曲线。
图9-29.2 骨架折弯•使用【骨架折弯】命令,可以对一个实体或曲面沿着轨迹线进行弯曲。
原有实体或曲面的截面垂直于某条中心轴,弯曲后的截面将垂直于轨迹线,此轨迹线如同骨架形状,将实体或曲面进行弯曲,因此称为骨架折弯。
实体弯曲后的体积和表面积都可能改变。
•使用【骨架折弯】命令时会出现如图9-9所示的【选项】菜单。
•【选取骨架线】:选择已有的曲线作为轨迹线。
•【草绘骨架线】:绘制弯曲轨迹线。
•【无属性控制】:最终生成的几何外形不能被调整。
•【截面属性控制】:用改变截面的方式沿着轨迹线来控制几何形状。
该属性利用关系式定义,有下列两种选择:–【线性】:起点与终点之间的截面变化特征根据线性函数变化。
–【图形】:起点与终点之间的截面变化特征根据图形函数变化。
建立骨架折弯的操作步骤:•单击菜单【插入】→【高级】→【骨架折弯】命令。
•在【选项】菜单中选择生成骨架折弯特征的方式和属性。

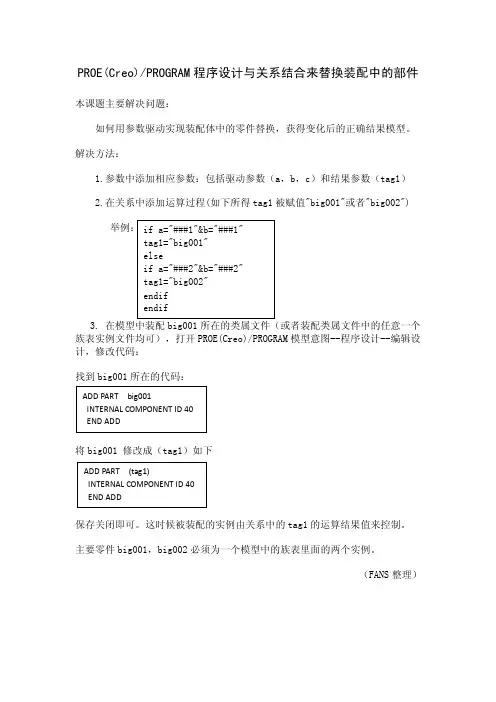

PROE(Creo)/PROGRAM 程序设计与关系结合来替换装配中的部件 本课题主要解决问题:如何用参数驱动实现装配体中的零件替换,获得变化后的正确结果模型。
解决方法:1.参数中添加相应参数:包括驱动参数(a ,b ,c )和结果参数(tag1)2.在关系中添加运算过程(如下所得tag1被赋值"big001"或者"big002")3. 在模型中装配big001所在的类属文件(或者装配类属文件中的任意一个族表实例文件均可),打开PROE(Creo)/PROGRAM 模型意图--程序设计--编辑设计,修改代码:找到big001所在的代码:将big001 修改成(tag1)如下保存关闭即可。
这时候被装配的实例由关系中的tag1的运算结果值来控制。
主要零件big001,big002必须为一个模型中的族表里面的两个实例。
(FANS 整理)PROE/PROGRAM程序设计全解析前言:本文对PROE/PROGRAM的所有语句及语法进行了详细的解说,并配备实例讲解。
关键字:Program、Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。
PROE/PROGRAM其实是一门很简单的程序设计语言。
这门语言的基本词语总共就只有11个:Input……End Input、Relations……End Relations、Add……End Add、Execute……End Execute、If……End If、Massprop……End Massprop、Lookup_inst、Suppressed、Modify、Choose、Interact。

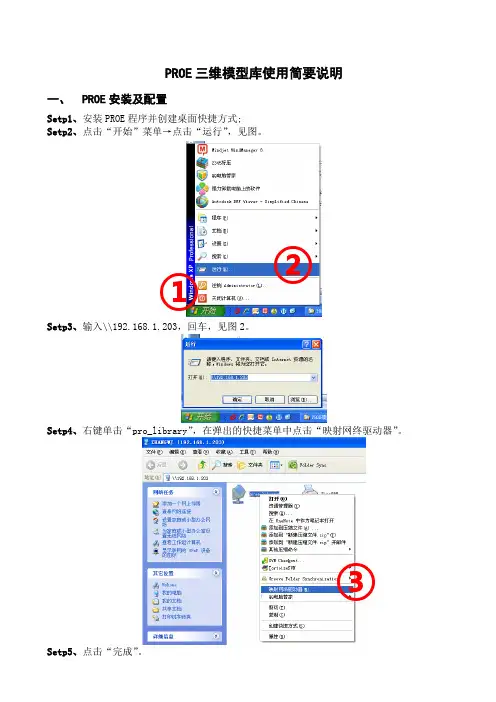

PROE三维模型库使用简要说明一、PROE安装及配置Setp1、安装PROE程序并创建桌面快捷方式;Setp2、点击“开始”菜单→点击“运行”,见图。
Setp3、输入\\192.168.1.203,回车,见图2。
Setp4、右键单击“pro_library”,在弹出的快捷菜单中点击“映射网终驱动器”。
Setp5、点击“完成”。
③②①这时,在自己的电脑上就会出现“'192.168.1.203' 上的 proe_library (W )”,双击打开。
Setp6、拷贝W:\pro-library\文件夹内的“pro_stds ”文件夹到自己的电脑上硬盘上,如“D:\Program Files ”下。
Setp7、右键点击桌面PROE 快捷方式图标,选择属性栏,弹出对话框,在起始位置输入“D:\Program Files\pro_stds\configs ”,点击确定按钮,如图:⑥④⑦⑧二、PROE挂接模型库Setp1、右击桌面“我的电脑”,选择“属性”,在对话框中点击“高级”选项卡。
Setp2、点击“环境变量”。
Setp3、在“用户变量”中点“新建”。
①③②Setp4、在新建用户变量对话框中设置变量名:PRO_LIBRARY_DIR;变量值:W:\pro-library,点确定,确定。
④注:请确认“pro-library”路径是否为“w:\pro-library”,若不在则需更改路径为实际路径,也可在“D:\Program Files\pro_stds\configs\config.pro”中修改。
三、模型库使用设置完成后,启动Pro/E。
现以某装配图中要插入一M4X20的内六角圆柱头螺钉为例,说明使用方法。
1、点击插入新零件按钮后,在弹出的“打开”对话框“公用文件夹”中选择“PROE_LIBRARY”双击打开,如图。
2、双击“GB_LIBRARY”打开。
3、选择“joint_fasten”“连接坚固件”,双击打开。
ProeWildfire 5.0 零件设计——学习笔记Proe/E5.0 安装方法Proe/E5.0 参数式设计的特点第一篇操作1.1 proe5.0工作界面介绍1.2 proe5.0工作目录的设定1.3confin.pro自定义配置1.4工程图配置文件设置第二篇草绘第三篇:基准创建3.1基准平面 3.2基准轴3.3基准点见第七章 3.4 基准曲线见第七章3.5对象的选取第四篇:实体特征——基础特征(拉伸、旋转、扫描、混合、可变剖面扫描、螺旋扫描、3D扫描、扫描混合)第五篇:实体特征——工程特征(孔、壳、拔模、筋、倒圆、自动倒圆、倒角、拐角)第六篇函数与关系式第七章点、曲线、曲面7.1基准点的创建7.2基准曲线的创建7.3基准曲线的编辑7.4曲面的创建7.5曲面的编辑第八章零件设计变更及其他常用功能8.1特征关系(特征先后参照关系)8.2编辑特征的参照几何8.3编辑特征的几何定义8.4调整调整的创建顺序8.5特征的隐含 8.6插入特征8.7创建零件族表 8.8UDF库8.9应用程序 8.10几何模型的分析8.11三维模型的注释 8.12文件的转换第九章高级特征Proe/E5.0 安装方法1 > 设置环境变量lang为chs;2 > 用记事本打开CRACK中.dat,将00-00-00-00-00-00替换为你的本机ID,保存(开始/程序/附件/命令提示符输入ipconfig /all回车查找本机ID地址);3 > 打开 proeWildfire 5.0/bin/ptcsetup.bat(目录路径不准有中文),安装PTC Wildfire 5.0 ,向第一步生成的License.dat文件,其它直接“下一步”;4 > 开启proeWildfire 5.0 就OK了。
Proe/E5.0 参数式设计的特点三维实体模型:以最真实的模型显示出来,并可以计算出体积、面积、质心、重量、惯性矩等等单一数据库:不论在二维三维图形上作尺寸修改时,与其相关的图形或模型均被修改,同时装配、制造等相关设计也被修改。
第6章修改零件模型在Pro/E中,可对完成的或正在建立中的模型进行修改或重定义。
本课重点练习如下内容。
∙如何修改模型的特征属性。
∙如何重新定义存在的特征。
∙如何在原来的特征之间插入新特征。
∙掌握特征排序的概念及实用意义。
∙掌握特征的隐含、恢复和删除的操作方法。
∙理解特征的简化表示。
Pro/E允许对零件的特征进行修改,如使特征为只读方式、修改特征名称、修改特征截面等。
【练习6-1】如图6-1所示,使模型的旋转特征成为只读。
图6-1 练习6-1使用的模型操作步骤提示(1)单击菜单【编辑】→【特征操作】选项。
(2)在【特征】菜单中单击【只读】选项。
(3)在模型树或图形窗口中选择旋转特征。
【练习6-2】在模型树中更改特征的名称,如图6-2所示。
图6-2 练习6-2操作示意图操作步骤提示在模型树中双击要更改名称的特征,然后在弹出的小文本框中输入新名称,或者右击模型树中的一个特征,在弹出的快捷菜单中单击【重命名】选项,然后输入新的特征名称。
【练习6-3】在模型中更改基准面FRONT、TOP的文字位置,如图6-3所示。
图6-3操作步骤提示在模型树或图形窗口中选择基准面,单击右键,在弹出的快捷菜单中单击【移动基准标签】选项,在图形窗口中单击一点,将基准面和坐标系的文字移到该点。
Pro/E允许用户重新定义已有的特征,以改变该特征的创建过程。
选择不同的特征,其重定义的内容也不同。
【练习6-4】重定义混合截面间的距离、重定义截面的形状,如图6-4所示。
图6-4 练习6-4操作示意图操作步骤提示1重定义深度。
(1)在模型树中右击混合特征(伸出项标识39),在弹出的快捷菜单中单击【编辑定义】选项。
(2)在打开的模型对话框中,如图6-5所示,单击【元素】栏中的“深度”,单击【定义】按钮。
(3)按系统提示重新定义截面2与截面1的距离为“60”、重新定义截面3与截面2的距离为“50”。
2重定义截面。
(1)在模型对话框中单击【元素】栏中的“截面”,单击【定义】按钮。
Proe⼯程图参数定义⼀、Proe⼯程图参数定义模型设置:proe模板模型1、打开PROE模型模板⽬录D:\Program Files\PTC\Creo Elements\Pro5.0\templates→打开需要修改的模型⽂件如:mmns_part_solid.prt公制模板模型2、修改模型设置:⽂件→属性→材料类更改单位为:毫⽶千克秒更改质量属性密度为:0.0000785(⾦属)源更改为:⼏何和参数3、设置参数及关系式:在关系及参数中写⼊以下内容:定义重量计算关系式4.1、设置参数图号=rel_model_name名称=PTC_COMMON_NAME材料=PTC_MATERIAL_NAME重量=MP_MASS("")4.2、设置关系式⼯具→关系添加关系式:质量=MP_MASS("")→点选参数:添加参数名称为:质量(与关系式名称对应)其他保持系统定义⼯程图设置:⼯程图定义标题栏参数\1、表图框设置②图号:&图号③名称:&名称④材料:&材料⑤重量:&重量 [.3]⑥⽐例:&scale⑦共页:&total_sheets⑧第页:¤t_sheet⑨单位名称:直接在标题栏单元格中输⼊。
⽇期:&today_date(需要⼿⼯输⼊⽇期),:&todays_date(⾃动提取电脑系统⽇期)2、⼯程图显⽰重量:1、载⼊模型2、于模型中⽂件→属性→质量属性→更改→⽣成报告3、回⼯程图点编辑→再⽣模型→重量栏及显⽰重量企业应⽤中⼯程图明细表(BOM表)中要显⽰的参数是要添加到模板中的(如零件的名称,规格,重量等),重量是系统⾃动计算的不需要设置值,⽽零件名称和规格是要在零件模型中⼿动维护,相对⽐较⿇烦,有⼀种⽅法可以在组件中批量维护每个零件参数值,下⾯介绍以维护零件名称“DESCRIPTION”参数为例的操作步骤。
proe钣金模块中转换的用法
在ProE的钣金模块中,转换功能可以将实体零件转换为钣金件。
以下是使用转换功能的一般步骤:
1. 打开ProE软件,并打开需要转换的实体零件。
2. 在模型树中选择实体零件,并单击“文件”菜单中的“另存为”选项。
3. 在另存为对话框中,选择保存类型为“ProE Wildfire 钣金件”,并单击“保存”按钮。
4. 此时,ProE会将实体零件转换为钣金件,并将其保存为新的文件。
5. 打开新的钣金件文件,并进行所需的钣金操作,如折弯、切割等。
需要注意的是,转换功能仅适用于具有简单特征的实体零件,对于具有复杂特征的零件,需要手动创建钣金特征。
Proe模板设置3D模板设置[Adver]PRO/E将默认英制转换成公制设置1.进入[工具]→[选项]2.选择排序方式为[按类别]3.[绘图]下,drawing_setup_file 的值改为:“cns_cn.dtl”4.[环境]下,pro_unit_length 的值改为:unit_mmpro_unit_mass 的值改为:unit_gram5.文件存储和检索下,template_designasm 的值改为:mmns_asm_design.asmtemplate_mold_layout 的值改为:mmns_mold_lay.asmtemplate_mfgcast 的值改为:mmns_mfg_cast.mfgtemplate_mfgmold 的值改为:mmns_mfg_mold.mfgtemplate_sheetmetalpart 的值改为:mmns_part_sheetmetal.prttemplate_mfgnc 的值改为:mmns_mfg_nc.mfgtemplate_mfgemo 的值改为:mmns_mfg_emo.mfgtemplate_mfgcmm 的值改为:mmns_mfg_cmm.mfgtemplate_solidpart 的值改为:mmns_part_solid.prt6.然后另存为:config.pro7.将此config.pro复制到PROE\text目录下,再重起PROE,此设置即可自动加载。
[face=宋体][/face]方法:工具/选项,设置完成后,保存在工作目录,默认文件名为current_sess ion.pro。
每次启动后,工具/选项,打开current_session.pro,将会调用上次所保存的设置。
1、设置双语(汉语和英语)菜单menu_translation 设置为both对于英语不太精通的学习者非常实用2、设置公制模板template_solidpart 设置为mmns_part_solidtemplate_mfgmold 设置为mmns_asm_design.asmtemplate_sheetmetalpart 设置为mmsn_part_sheetmetal.prt template_designasm 设置为mmns_asm_design.asm设置后,缺省模板就是公制的了,省事~2D模板设置用户安装完PROE之后,系统在PROE\text\目录下提供9个工程图配置文件,其中prodetail.dtl 为系统默认的配置文件,用户要配置prodetail.dtl需要另行配置才能满足我们国家规定的要求在工程图选项里点文件-属性-绘图选项我一般要改几个东西。
