变电常用术语(一)
变电是电力系统中不可或缺的重要环节，用于变换电压、控制电流等。
在变电站的工作中，使用的术语非常丰富，下面将为大家介绍一些变
电常用术语。
1. 变电所
一个变电所是一个由变压器、开关设备、电缆、支撑和土壤组成的场所，用于变换电压或降压、控制电流、保护电力设备和调整电力设备
的电压等。
2. 变压器
变压器是变电站中最关键的元件之一，用于改变电压的大小。
它是一
个必须经过高低压侧、绕组、铁心等组成的电磁转换设备。
3. 开关设备
开关设备是控制电力设备通断的设备，电力系统中应用最为广泛。
开
关设备包括高压断路器、隔离开关、负载开关和组合电器等。
4. 电缆
电缆是用于输送电力的一种线材，通常由一根或多根导线和绝缘材料
组成。
变电站中的电缆用于输送电力并连接开关设备和变压器。
5. 支撑
支持用于支撑电力设备和电缆的金属构件，用于保证设备的稳定性和安全性。
6. 土壤
电气设备的接地通常通过在大地中埋深铜杆来实现。
土壤不能过度干燥，以确保设备的接地性。
以上是变电站中常用的一些术语，涵盖了变压器、开关设备、电缆、支撑和土壤等多个方面。
这些术语在变电站的工作中使用广泛，对工作人员来说至关重要。
因此，了解这些术语的含义和用途具有重要的实际意义，将有助于促进变电站工作的开展。

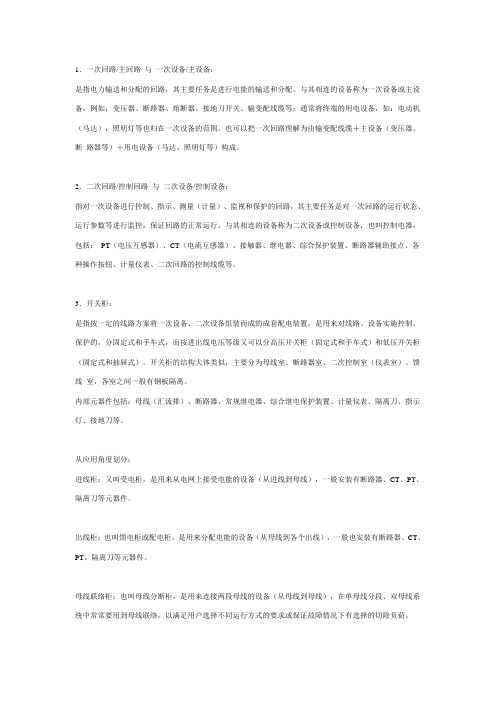

1．一次回路/主回路与一次设备/主设备：是指电力输送和分配的回路，其主要任务是进行电能的输送和分配。
与其相连的设备称为一次设备或主设备，例如：变压器、断路器、熔断器、接地刀开关、输变配线缆等；通常将终端的用电设备，如：电动机（马达），照明灯等也归在一次设备的范围。
也可以把一次回路理解为由输变配线缆＋主设备（变压器、断路器等）＋用电设备（马达、照明灯等）构成。
2．二次回路/控制回路与二次设备/控制设备：指对一次设备进行控制、指示、测量（计量）、监视和保护的回路，其主要任务是对一次回路的运行状态、运行参数等进行监控，保证回路的正常运行。
与其相连的设备称为二次设备或控制设备，也叫控制电器，包括：PT（电压互感器）、CT（电流互感器）、接触器、继电器、综合保护装置、断路器辅助接点、各种操作按钮、计量仪表、二次回路的控制线缆等。
3．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
1操 作 术 语电气操作票编号： XXXXX1.操作任务：2.操作开始时间： 年 月 日 时 分，终了时间： 年 月 日 时 分3.4．操作人：监护人：值班负责人：值长：5．评价情况：经检查本票为票，存在问题，已向指出。
检查人：年月日附录四：电气操作票举例运行方式：××变两台110kV主变并列运行，＃1主变中性点接地刀闸在合闸位置。
操作任务：××变#1主变由运行转检修23#1主变一次接线图XX 变电站电气操作票编号：XXXXX1.操作任务：××变#1主变由运行转检修2.操作开始时间： 年 月 日时 分，终了时间： 年 月 日 时 分3.操44．操作人： 监护人： 值班负责人： 值 长：5．评价情况：经检查本票为 票，存在问题，已向 指出。
检查人： 年 月 日XX 变电站电气操作票编号：XXXXX1.操作任务：承上页×××××2.操作开始时间： 年 月 日 时 分，终了时间： 年月 日 时 分3.操54．操作人： 监护人： 值班负责人： 值 长：5．评价情况：经检查本票为 票，存在 问题，已向 指出。
检查人： 年 月 日电气第一种工作票编号：XXXXX1．部门： 工作班组： 工作负责人(监护人)姓名： 2．工作班人员姓名：共 人（包括工作负责人） 3．工作任务（工作地点和工作内容）：4．计划工作时间：自 年 月 日 时 分至 年 月 日 时 分 5．安全措施：下列由工作票签发人填写 下列由工作许可人（值班员）填写发电厂值长签名：6、许可开始工作时间：年月日时分工作许可人签名：工作负责人签名：7．工作人员变动：8．工作负责人变动：原工作负责人离去、变更为工作负责人，变动时间: 年月日时分工作票签发人签名：9．工作票延期：有效期延长到：年月日时分，工作负责人签名：值长或值班负责人签名：10. 工作结束：解锁的设备已恢复闭锁，现场已清理完毕，工作班人员已全部撤离。
变电运行现场知识点总结一、变电运行基本知识1. 变电所概念及作用变电所是用于供电所需变压升降，及调节电力流向的设施。
其作用是将发电厂产生的高压电力经过变压器升压后送至高压输电线路，以及将输电线路上的高压电力降压后送至用户。
2. 变电设备变电设备包括变压器、断路器、隔离开关、负荷开关、组合电器、电流互感器、电压互感器等。
这些设备用于对电力进行升压、降压、切换以及保护。
3. 变电运行要求变电运行要求包括对设备的正常运行、安全运行、高效运行等方面的要求，需要严格按照规程进行操作。
二、变电运行安全知识1. 变电安全规程变电运行安全规程包括操作规程、安全防范规程、事故应急处理规程等。
操作人员必须严格遵守，不得违反规程操作。
2. 危险警示标识变电站内设有不同的危险警示标识，操作人员必须了解并遵守这些标识的含义，以防止发生意外事故。
3. 作业票制度变电运行作业票制度是对变电站内的各项作业进行记录和审批的制度，确保每项作业都经过安全检查和审批，做到安全、可靠。
4. 事故应急处理变电运行中，如果发生事故，操作人员必须迅速采取相应的措施进行应急处理，最大程度地避免事故的扩大和损失的加剧。
三、变电运行常见问题及解决方法1. 变电设备故障变电设备可能出现故障，如断路器跳闸、变压器温度过高等。
操作人员需要迅速进行分析并找出原因，及时进行维修和处理。
2. 变电站运行异常变电站内可能出现运行异常情况，如电力负荷不平衡、功率因数偏低等。
需要进行调整和优化，确保电力运行稳定、高效。
3. 安全隐患排查变电运行中，要定期对各项设备进行安全隐患排查，如设备是否老化、设备是否存在漏电等问题，及时进行维护和处理。
四、变电运行环境知识1. 气候条件变电所处的气候条件对变电站的运行有一定影响，如高温、低温、高湿、大风等天气条件可能给变电站带来一定影响，需要加强变电站设备的检查和维护。
2. 地理环境变电站的地理环境也对其运行有一定影响，如地震、洪水、地质灾害等，都可能导致变电设备的受损，需要采取相应的防护措施。

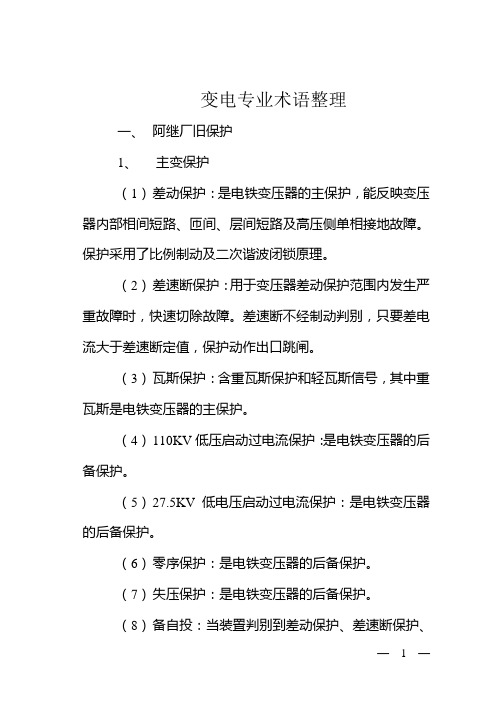

变电专业术语整理一、阿继厂旧保护1、主变保护（1）差动保护：是电铁变压器的主保护，能反映变压器内部相间短路、匝间、层间短路及高压侧单相接地故障。
保护采用了比例制动及二次谐波闭锁原理。
（2）差速断保护：用于变压器差动保护范围内发生严重故障时，快速切除故障。
差速断不经制动判别，只要差电流大于差速断定值，保护动作出口跳闸。
（3）瓦斯保护：含重瓦斯保护和轻瓦斯信号，其中重瓦斯是电铁变压器的主保护。
（4）110KV低压启动过电流保护：是电铁变压器的后备保护。
（5）27.5KV低电压启动过电流保护：是电铁变压器的后备保护。
（6）零序保护：是电铁变压器的后备保护。
（7）失压保护：是电铁变压器的后备保护。
（8）备自投：当装置判别到差动保护、差速断保护、重瓦斯动作时，驱动备用系统自动投入。
（9）主变过热告警：监测主变的油温是否达到上限。
（10）110KV PT断线告警：指110KV侧压互任一相母线电压欠压(二次值小于6V)且有流(大于0.1A)时，经一定延时发高压侧PT断线告警信号。
（11）27.5KV PT断线告警：指27.5KV侧压互任一相母线电压欠压(二次值小于6V)时，经一定延时发高压侧PT 断线告警信号。
2、馈线保护（1）阻抗I段：馈线的主保护，需要设定启动电流值，并通过一个含原点死区的阻抗平行四边形来整定线路的保护范围。
（2）电流速断：馈线的后备保护，对于近距离发生金属性短路时产生很大的过电流，电流速断保证快速出口切断故障保证系统和设备的安全，整定时要求躲过线路最大负荷电流。
（3）重合闸：当馈线发生瞬时性故障时，装置可以发出一次重合闸命令，保证牵引供电系统正常工作；当馈线发生永久性故障时，断路器重合后，可由保护进行加速跳闸。
3、电容保护（1）电流速断:主要为了防止并补设备到断路器之间连接线发生短路时造成的并补设备承受的电流过大。
（2）过电流:作为电流速断保护的后备保护，兼作并补设备的过负荷保护作用。
（3）谐波过流:电力机车的运行给牵引供电系统带来了大量的谐波，采用防止并补设备谐波过流。
变电常用术语1．一次回路/主回路与一次设备/主设备：是指电力输送和分配的回路，其主要任务是进行电能的输送和分配。
与其相连的设备称为一次设备或主设备，例如：变压器、断路器、熔断器、接地刀开关、输变配线缆等；通常将终端的用电设备，如：电动机（马达），照明灯等也归在一次设备的范围。
也可以把一次回路理解为由输变配线缆＋主设备（变压器、断路器等）＋用电设备（马达、照明灯等）构成。
2．二次回路/控制回路与二次设备/控制设备：指对一次设备进行控制、指示、测量（计量）、监视和保护的回路，其主要任务是对一次回路的运行状态、运行参数等进行监控，保证回路的正常运行。
与其相连的设备称为二次设备或控制设备，也叫控制电器，包括：PT（电压互感器）、CT（电流互感器）、接触器、继电器、综合保护装置、断路器辅助接点、各种操作按钮、计量仪表、二次回路的控制线缆等。
3．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
中级工1、线路的电流保护；在电力系统中，输电线路发生相间短路故障时，线路中的电流增大，母线电压降低，利用电流增大这一特征，构成当电流超过某一预订值使电流继电器动作的保护。
2、阶梯时限特性：各保护装置动作时限是从用户到电源逐级增长的，越靠近电源的线路，过电流保护装置的动作时限越长，似一个阶梯，故称为---3、时限级差：每个动作时间的时间差值。
4、距离保护：就是反应故障点至保护安装处的距离，并根据距离的远近确定动作时间的一种保护装置，测量故障点至保护安装处的距离，实际上就是用阻抗继电器测量故障点至保护安装处的阻抗，因此又叫阻抗保护。
5、测量阻抗；安装处母线电压与线路电流之比I K=U K/I K，称为测量阻抗。
6、瓦斯保护：在变压器油箱内发生故障时故障点的电弧会使变压器油及其他绝缘物分解产生气体，反应油箱内出现气体而动作的保护称为瓦斯保护。
7、重合闸前加速：是当线路上发生故障时，靠近电源侧的保护首先无选择性的瞬时动作于跳闸而后再借助自动重合闸来纠正这种非选择性动作。
8、绝缘材料：凡由电阻系数大于109Ω·CM的物质所构成的材料，在电工技术上便称为绝缘材料，也称电介质。
9、绝缘预防性试验：对电气设备的绝缘每经过一定时间运行，不论运行情况都要进行试验。
10、交接验收试验：对于新安装和大修后的电气设备也要进行试验，称为交接验收试验。
11、非破坏试验指在较低电压下或用其他不损伤绝缘的办法来测量绝缘的各种特性。
进而判断绝缘的缺陷。
12、破坏性试验：指在较高电压下对绝缘所进行的耐压试验。
能有效地揭露那些危害性较大的集中性缺陷。
13、特性试验：通常把绝缘以外的试验统称为特性试验。
14、过电压：是指超过正常运行电压并可使电力系统绝缘或保护设备损坏的电压升高。
15、大气过电压：由雷电引超的过电压叫大气过电压，又叫外部过电压。
16、内部过电压：电力系统中由内部操作或故障引起的过电压叫内部过电压。
17、直击雷过电压：雷电直接对电气设备或线路放电，将电气备或线路击毁的过电压事故。
变电专业术语整理一、阿继厂旧保护1、主变保护（1）差动保护：是电铁变压器的主保护，能反映变压器内部相间短路、匝间、层间短路及高压侧单相接地故障。
保护采用了比例制动及二次谐波闭锁原理。
（2）差速断保护：用于变压器差动保护范围内发生严重故障时，快速切除故障。
差速断不经制动判别，只要差电流大于差速断定值，保护动作出口跳闸。
（3）瓦斯保护：含重瓦斯保护和轻瓦斯信号，其中重瓦斯是电铁变压器的主保护。
（4）110KV低压启动过电流保护：是电铁变压器的后备保护。
（5）27.5KV低电压启动过电流保护：是电铁变压器的后备保护。
（6）零序保护：是电铁变压器的后备保护。
（7）失压保护：是电铁变压器的后备保护。
（8）备自投：当装置判别到差动保护、差速断保护、重瓦斯动作时，驱动备用系统自动投入。
（9）主变过热告警：监测主变的油温是否达到上限。
（10）110KV PT断线告警：指110KV侧压互任一相母线电压欠压(二次值小于6V)且有流(大于0.1A)时，经一定延时发高压侧PT断线告警信号。
（11）27.5KV PT断线告警：指27.5KV侧压互任一相母线电压欠压(二次值小于6V)时，经一定延时发高压侧PT 断线告警信号。
2、馈线保护（1）阻抗I段：馈线的主保护，需要设定启动电流值，并通过一个含原点死区的阻抗平行四边形来整定线路的保护范围。
（2）电流速断：馈线的后备保护，对于近距离发生金属性短路时产生很大的过电流，电流速断保证快速出口切断故障保证系统和设备的安全，整定时要求躲过线路最大负荷电流。
（3）重合闸：当馈线发生瞬时性故障时，装置可以发出一次重合闸命令，保证牵引供电系统正常工作；当馈线发生永久性故障时，断路器重合后，可由保护进行加速跳闸。
3、电容保护（1）电流速断:主要为了防止并补设备到断路器之间连接线发生短路时造成的并补设备承受的电流过大。
（2）过电流:作为电流速断保护的后备保护，兼作并补设备的过负荷保护作用。
（3）谐波过流:电力机车的运行给牵引供电系统带来了大量的谐波，采用防止并补设备谐波过流。
术语及定义
1设备缺陷
凡设备在运行或备用中，出现劣化、损坏、技术性能降低，发生各种异常现象，或由于运行技术条件的改变，超过设备承载能力或额定运行参数等，均属设备缺陷。
1.1设备危急缺陷
指电力设备发生了威胁电网安全运行并需立即处理的缺陷，否则，随时可能造成设备损坏、人身伤亡、大面积停电、火灾等事故。
1.2设备严重缺陷
指对电力设备有严重威胁，暂且尚能坚持短期运行并需尽快处理的缺陷，在消除前，要加强监视。
1.3 设备一般缺陷
指上述危急、设备严重缺陷以外的设备缺陷，指性质一般，对电网安全运行危害不大，可列入年度或季度检修计划中加以消除的设备缺陷。
2 倒闸操作
电气设备由一种状态转换到另一种状态，所进行的一系列操作，就称为倒闸操作。
所谓变换运行状态就是拉开或合上某些断路器和隔离开关，包括断开或投入相应的直流回路、改变继电保护和自动装置的定值或运行状态、拆除或安装临时接地线等。
3 运行状态
指连接设备（不包括带串补装置的线路和串补装置）的刀闸（不包括接地刀闸）及开关在合上位置，将电源至受电端的电路接通（包括辅助设备如PT，避雷器等），设备的保护按规定投入运行。
4 热备用状态
指连接设备（不包括带串补装置的线路和串补装置)的开关断开，而开关两侧刀闸仍在合上位置，设备保护按规定投入运行。
5 冷备用状态
指连接设备的所有开关、刀闸均断开，且各侧均无安全措施。
若设备的保护无工作或特殊要求，则保护应按规定投入运行或信号。
6 检修状态
指连接设备的所有开关、刀闸均断开，接地刀闸在合上位置或挂好接地线，按规定作好安全措施，保护停运。
7 事故
电力生产过程中，由于处置不当而导致工作人员人身伤亡、电网停电减供负荷以及电力设备损坏等，事故分为：人身事故、电网事故和设备事故。
8 三种人
即对工作票签发人、工作负责人、工作许可人的简称。
9 标准化作业
指供电企业以电网输变电设备运行、检修、技改和试验等现场生产作业的全过程为主要内容，按照企业安全生产的客观规律与要求，制定作业程序和工艺标准的一种有组织的活动。
10 标准化作业指导书
指对每一项作业按照作业全过程控制的要求，对作业计划、准备、实施、总结等各个环节，明确具体操作的方法、步骤、措施、标准和人员责任，依据工作流程组合成的执行文件。
对生产现场标准化作业起指导作用，并作为各级管理人员、技术人员和作业人员平时学习和生产培训主要教材。
11 现场作业工序工艺标准卡
指对每项作业过程中的组织措施、安全措施、作业步骤、主要工艺标准、危险点及控制、工作负责人和作业人员确认签字等为主要内容的现场作业卡（以下简称标准卡）。
标准卡供作业人员和现场工作负责人使用。
一项（类）作业一份标准卡。
12 三不伤害
指不伤害自己，不伤害他人，不被他人伤害。
13 三公开
指班组内部考勤、考核、分配公开。
14 两票三制
“两票”指工作票和操作票，“三制”指交接班制度，巡回检查制度，设备定期试验轮换制度。
15 零序目录
是班组所有基础管理资料盒的编码、名称及所在资料柜编码的汇总目录。
班组的资料柜应按顺序编码，柜内的资料盒应分类编码，零序目录存放的资料盒编为“0”号。
要求第1号资料柜的第1个资料盒放置零序目录。
当资料盒发生变动时，零序目录应同步更新，保持与资料盒一一对应。
16 状态检修
是企业以安全、环境、成本为基础，通过设备状态评价、风险评估、检修决策等手段开展设备检修工作，达到设备运行安全可靠、检修成本合理的一种检修策略。
17 设备状态的分类
指根据设备状态量的的劣化程度从轻到重分为正常状态、注意状态、异常状态、严重状态共四种。
正常状态：指设备各状态量均处于稳定且在规程规定的标准限值以内,可以正常运行。
注意状态：指设备及主要附件单项或多项状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行，但应加强运行监视。
异常状态：指设备单项或多项重要状态量变化较大，已接近或略微超过标准限值，设备可能存在缺陷，应监视运行，并适时安排停电检修。
严重状态：指设备单项或多项重要状态量严重超过标准限值，设备可能存在较严重的缺陷，需尽快安排停电检修。
18 状态检修内容
状态检修内容包括以下A、B、C、D四类：
A类检修：是指开关类设备的整体解体性检查、维修、更换和试验。
B类检修：是开关类设备局部性的检修，部件的解体检查、维修、更换和试验。
C类检修：是对开关类设备常规性检查、维修和试验。
D类检修：是对开关类设备在不停电状态下进行的带电测试、外观检查和维修。
19 定置管理
是对物的特定的管理，是各项专业管理在生产现场的综合运用和补充，通过对生产现场进行整理，科学地利用场所，改善生产现场条件，使生产中需要的东西随手可得，向时间和空间要效益，从而实现生产现场管理规范化与科学化。
20 定置管理图
是对现场进行诊断、分析、研究后，绘制新的人与物，人与场所，物与场所的相互关系的定置管理平面图。
