开关柜智能操控装置使用说明书 一．产品概述 RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。并且具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。集多种功能于一身，可取代现有的许多功能单一的测控装置。 精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。 二．主要技术指标 1.使用环境：温度-20～+85℃，相对湿度≤95%RH 2.工作电压：AC220V/DC220V 3.介质抗电强度：≥AC2000V 4.绝缘性能：≥100MΩ 5.抗电磁干扰性能：符合IEC255-22的标准规定 6.温度测量范围：-20℃～+125℃，精度：±1℃ 7.湿度测量范围：0～100%RH，精度：±3.0%RH 8.人体接近感应时间：≤3秒 9.分相电压精度：±0.5% 10.分相电流精度：±0.5% 11.有功功率精度：±1% 12.无功功率精度：±2% 13.通讯方式：RS485 14.温湿度控制：一至二路加热除湿装置，一路风机排风装置 三．主要功能 1.动态模拟图： 根据用户的一次接线方式，电压等级设置模拟图面板，将断点部分用动态方式表示，构成实时动态指示。 显示内容大致如下： A. 断路器分合显示 B. 接地指示 C. 工作位置指示 D. 试验位置指示 E. 储能指示 F. 带电显示
YD700系列高压开关柜智能操控装置 产品简介 YD700系列高压开关柜智能操控器是应当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。YD700系列高压开关柜智能操控器主要用于3-3KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。该系列产品比传统的安装方式更具有显示直观、操作方便、信息丰富、人机对话等优势。YD700系列高压开关柜智能操控器产品对改善开关柜主界面的美观，避免操作者误操作和对改善操作者劳动强度等都具有显著效果。 YD700系列高压开关柜智能操控器的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。 功能描述 具有一次动态模拟显示 根据用户的一次接线图，将断点部分用动态发光模块显示，构成实时动态指示，从而给操作者带来更直观、更丰富、更准确的状态信息。 高压带电显示 显示YD700系列高压开关柜智能操控器高压带电显示及闭锁能够用黄、绿、红三种颜色分别指示三相是否带电，同时还提供闭锁接点，当带电显示处于无电状态下闭锁才可解除。
产品选型 产品特点
●产品智能化 采用单片机控制，与常规开关显示装置相比增加了智能化功能，界面更直观，操作更简便。 ●抗干扰能力强 采用独特的抗干扰技术，增强了产品的抗干扰能力 ●使用寿命长 ●外观精致美观 外观设计新颖独特，做工精致美观，简化了美化了开关柜面板蛔昭片
订货须知 （1）订货时需提供产品准确型号或要实现的功能，必要时配文字说明。对设计方案特殊要求请提供图纸要求，必要时请与我公司直接联系。 （2）订货时请详细写明收货单位、邮编、详细地址。 （3）产品订货周期：自合同签订之日算起20个工作日。
XMT-2000 智能型数字显示温度控制器使用说明书 此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。 操作注意 为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。 断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。显示器易被划伤，禁止用硬物擦拭或触及。 禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。 1．产品确认 本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。 请参照下列代码表确认送达产品是否和您选定的型号完全一致。 XMT□-□□□□-□ ①②③④⑤⑥ ①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警 省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警 A:96×96 5:驱动固态继电器的PID调节⑤输入代码 D:72×72 6:移相触发可控硅PID调节 1:热电偶 E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻 F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号 G:48×48 ④报警输出⑥馈电变送输出 ②显示方式 0:无报警 V12:隔离12V电压输出 6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出 ③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出 0:位式控制3:上下限绝对值报警 2:三位式控制 4:上限偏差报警 2．安装 2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。 （1）仪表安装于以下环境 （2）大气压力：86~106kPa。2．3 尺寸 环境温度：0~50℃。 相对湿度：45~85%RH。 （3）安装时应注意以下情况 H h 环境温度的急剧变化可能引起的结露。 腐蚀性、易燃气体。 直接震动或冲击主体结构。 B l 水、油、化学品、烟雾或蒸汽污染。 b b’ 过多的灰尘、盐份或金属粉末。 空调直吹。阳光的直射。 热辐射积聚之处。 h’ 2．2 安装过程（1）按照盘面开孔尺寸在盘面上打出用来安装单位：mm 仪表的矩形方孔。型号 H×B h×b×1 h’×b’ （2）多个仪表安装时，左右两孔间的距离应大 XTA 96×96 92×92×70 (92+1)×(92+1) 于25mm；上下两孔间的距离应大于30mm。 XTD 72×72 68×68×70 (68+1)×(68+1) （3）将仪表嵌入盘面开孔内。 XTE 96×48 92×44×70 (92+1)×(44+1) （4）在仪表安装槽内插入安装支架 XTG 48×48 44×44×70 (44+1)×(44+1) 3．接线 3.1接线注意 （1）热电偶输入，应使用对应的补偿导线。 （2）热电阻输入，应使用3根低电阻且长度、规格一致的导线。 （3）输入信号线应远离仪表电源线，动力电源线和负荷线，以避免引入电磁干扰。 3.2接线端子 4．面板布置 ①测量值（PV）显示器（红） ?显示测量值。 ?根据仪表状态显示各类提示符。 ②给定值（SV）显示器（绿） ?显示给定值。 ?根据仪表状态显示各类参数。 ③指示灯 ?控制输出灯（OUT）(绿)工作输出时亮。 ?自整定指示灯（AT）(绿) 工作输出时闪烁。 ?报警输出灯1（ALM1）(红)工作输出时亮。 ?报警输出灯2（ALM2）(红)工作输出时亮。 ④SET功能键 ?参数的调出、参数的修改确认。 ⑤移位键 ?根据需要选择参数位，控制输出的ON/OFF。 ⑥▲、▼数字调整键 ?用于调整 数字，启动/退出自整定。
开关柜智能操控装置产品选型一览表： 开关柜智能操控功能介绍： 断路器状态显示 断路器合闸并且分闸回路完好时，红色01模拟条发光； 断路器分闸并且合闸回路完好时，绿色02模拟条发光； 手车位置显示 无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04 ①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均 不发光，表示手车已断电。 接地开关位置显示 无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。 弹簧储能显示 无源触点闭合，黄色07 指示发光，显示断路器已储能。 带电显示及闭锁功能 1、LED启辉电压（KV）：额定相电压×0.15-0.65
2、闭锁启控电压（KV）：额定相电压×0.65 3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。 注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。 自动加热除湿控制及温湿度数字显示功能 可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警输出。 双电源自动转换 直流供电断开时，交流电源及时工作，保证在设备检修停电时，装置部分功能仍然工作，如柜内照明、温湿度控制、语音防误提示、闭锁解除等功能。 人体感应探头 当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。 智能语音防误提示功能 1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。 2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开 关”。 3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音 提示“请分断路器、请分接地开关”。 4、当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。 分合闸功能 装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。 触点及电缆测温功能 可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或告警信号。 附图：触头/电缆搭接头测温安装说明 1）测温单元结构 触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块组合而成。 2）装配 测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模块尽量不要遮挡，两个测温采集模块为串行联接。 测温发射模块：颜色为灰色，进线室为（A1、b1、C1），出线室为（A2、b2、C2）。 测温接收模块：颜色为银白色，连接线长距离在3米内为宜。 通讯功能 RS485接口，通信波特率最高达9600bps，可用于读取装置数据和设置定值。 电力仪表功能 1、测量 UA UB UC 精度为 0.2级 2、测量 IA IB IC 精度为 0.2级 3、测量 PA PB PC P 精度为 0.5级 4、测量 QA QB QC Q 精度为 2.0级
开关状态综合指示仪 一、产品概述 开关状态显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。 开关状态综合指示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制、指示装置。 产品为超薄型结构，装入深度仅27mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求这种安装方式适用于各种配置的开关柜。 二、主要技术特性 使用环境：-10℃~50℃，≤95%RH 存储环境：-40℃~80℃，≤95%RH 抗电强度：外壳与端子之间≥AC2000V 绝缘性能：外壳与端子之间≥100MΩ 三、产品功能介绍 1、模拟显示部分 工作电源：AC110V DC110V DC220V AC220V（由用户订货时选择） 工作电流：<30mA 断路器状态指示：断路器分、合闸，无源触点输入。 断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条亮； 断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条亮。 断路器位置指示：无源触点输入。 工作位置触点闭合时，“十”形数码管红色垂直模拟条亮，指示断路器处于工作位置； 试验位置触点闭合时，“十”形数码管绿色水平模拟条亮，指示断路器处于试验位置。 断电时红、绿发光条均不亮指示断电状态。 接地闸刀位置指示：无源触点输入。 触点闭合，“V”形数码管红色模拟条亮，表示接地合闸； 触点断开，“V”形数码管绿色模拟条亮，表示接地断开。 弹簧储能指示:无源触点输入。 触点闭合，红色弹簧符号亮，表示已储能； 触点断开，绿色弹簧符号亮，表示未储能。 注：⑴以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点。 ⑵状态下,除三相带电指示灯,其它模拟指示均不亮。 2、高压带电指示部分 LED启辉电压（KV）：额定相电压×0.15~0.65(如用市电试验时，请在输入端串联0.1uF/275V电容或30K/2W电阻。) 强制闭锁启辉电压（KV）：额定相电压×0.65 注：某一相带电时该相的带电指示灯亮，并且带电闭锁指示区红灯亮，三相均不带电时带电闭锁指示区绿,灯亮(无工作电源时，闭锁有效,但不指示)。 3、加热除湿控制部分 负载电源：AC220V 控制方式分两种，分别为： 手动：按手动开关，手动指示灯亮，负载启控，再按一下手动开关，手动指示灭，进入自动控制。 自动：负载一：当湿度≥85%±5%RH或环境温度≤6℃±2℃时启动加热负载，控制指示灯亮。 当环境湿度≤75%±5%RH且环境温度≥11℃±2℃时加热退出，控制指示灯灭。
版本号：5740-130601 NHR-5740系列四回路数字显示控制仪使用说明书 一、概述 NHR-5740系列四回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可同时显示四路测量信号，可带8路分别报警输出或4路分别变送输出功能、RS485/232通讯等输出功能，适用于需要进行多测量点检测的系统。 二、技术参数 三、仪表的面板及显示功能 12）开机显示画面： a 、显示全8，指示灯全亮：
b、仪表型号和版本号： c、四路信号类型 -----第1，2路输入类型 -----第3，4路输入类型 d、四路测量值 -----第1，2路测量值 -----第3，4路测量值 3）面板指示灯 AL1：第一报警指示灯AL2：第二报警指示灯 AL3：第三报警指示灯AL4：第四报警指示灯 AL5：第五报警指示灯AL6：第六报警指示灯 AL7：第七报警指示灯AL8：第八报警指示灯 5）标准配线 仪表在现场布线注意事项： PV输入（过程输入） 1. 减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。如果做不到应采用屏蔽导线，并在一点接地。 2. 在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。 热偶或高温计输入 应采用与热偶对应的补偿导线作为延长线，最好有屏蔽。 RTD（铂电阻）输入 三根导线的电阻必须相同，导线电阻不能超过15Ω。 四、通电设置 仪表接通电源后进入自检，自检完毕后，仪表自动转入工作状态，在工作状态下，按压键显示LOC，LOC参数设置如下： 1. 1）Loc等于任意参数可进入一级菜单（LOC=00；132时无禁锁）； 2）Loc=132，按压键4秒可进入二级菜单； 3）Loc=130，按压键4秒可进入时间设置菜单，对于带打印功能的表； 4）Loc等于其它值，按压键4秒退出到测量画面。
SMR-K600系列 开关状态模拟显示仪 说 明 书
目录 一、概述 (1) 二、主要技术特性： (1) 三、产品选型表 (3) 四、产品开屏尺寸及后面板典型接线方式 (3) 五、使用方法 (6) 六、使用注意事项 (6) 七、配套负载 (6) 不会由于人为的误操作给您或您的单位带来不必要的损失。如果您认为说明 书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭 诚为您服务。如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将 不承担责任。在此，感谢您选用斯麦尔公司的产品。
一、概述 SMR-K600系列开关状态模拟显示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、加热器断线指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。 SMR-K600系列开关状态模拟显示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、自动加热除湿、温湿度控制器、负载故障监测器等多种控制、指示装置。 SMR-K600系列产品为超薄型结构，装入深度仅27mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求，这种安装方式适用于各种配置的开关柜。 二、主要技术特性： 使用环境：-10℃～50℃，≤95%RH 存储环境：-40℃～80℃，≤95%RH 抗电强度：外壳与端子之间≥AC2000V 绝缘性能：外壳与端子之间≥100MΩ 1.模拟显示部分 1)工作电源：AC110V、DC110V、DC220V、AC220V（由用户订货时选择） 2)工作电流：<30mA 3)断路器状态指示：断路器分、合闸，无源触点输入。 ◆断路器合闸时，合闸触点闭合，“V”形数码管红色模拟条亮； ◆断路器分闸时，分闸触点闭合，“V”形数码管绿色模拟条亮。 4)断路器位置指示：无源触点输入。 ◆工作位置触点闭合时，“十”形数码管红色垂直模拟条亮，指示断路器 处于工作位置； ◆试验位置触点闭合时，“十”形数码管绿色水平模拟条亮，指示断路器 处于试验位置。 ◆断电时红、绿发光条均不亮指示断电状态。 5)接地闸刀位置指示： ◆无源触点输入闭合，“V”形数码管红色模拟条亮，表示接地合闸； ◆无源触点输入断开，“V”形数码管绿色模拟条亮，表示接地断开。 6)弹簧储能指示:
DX-9100 数字控制器面板操作说明 一、面板布置第2页 二、启动模式第6页 三、下载模式第6页 四、时间调度模式第6页 五、时间调度时间编程第7页 六、实时时钟日历第9页 七、模拟输入显示模式第11页 八、模式滚动模式第12页 九、数字输入显示第13页 十、输出模块显示模式第13页十一、数字计数器显示模式第15页十二、可编程功能模块显示模式第15页十三、模拟/数字常量显示模式第18页
面板布置 控制器内的工作参数和值可以通过前面板显示出来并修改。前面板的布置由七个功能块组成，这些功能块包括用来完成许多种任务的发光二极管、数码管和操作键。 DX-9100控制器，1型 emdxtb59 图1：DX-9100-8154的前面板布置图
DX-9100控制器，2型 emdxtb60 图2：DX-9100-8454的前面板布置图 功能块的功能 两种型号控制器功能块的功能如下所述。 功能块A ：两个七段绿色数码管显示所选项目的索引号。 功能块B ：四个七段红色数码管监视、显示并更新所选项目的值： ● 模拟输入、输出和常数以数字表示。 ● 数字输入、输出和常数以“ON ”或“OFF ”表示。 ● 数字输入的计数器及其他合计值以数字表示，交替显示“个” 位和“千”位数。 功能块C ：八个红色发光二极管指示DX （或为在功能块A 中选中的XT ）的数字输入的状态，在时间调度模式下为定时模块中的星期日期以及在实时时钟模式下的当前星期日期。 功能块D1（1型）：三个红色发光二极管以○t （根据设置可为○C 或○F ）或％指示测量单位。在内部的锂电池需要更换时发光二极管会闪烁。

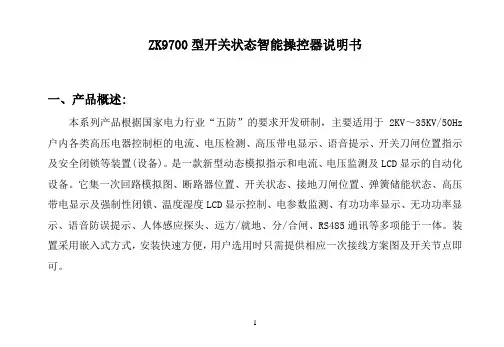

ZK9700型开关状态智能操控器说明书 一、产品概述: 本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz 户内各类高压电器控制柜的电流、电压检测、高压带电显示、语音提示、开关刀闸位置指示及安全闭锁等装置(设备)。是一款新型动态模拟指示和电流、电压监测及LCD显示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电显示及强制性闭锁、温度湿度LCD显示控制、电参数监测、有功功率显示、无功功率显示、语音防误提示、人体感应探头、远方/就地、分/合闸、RS485通讯等多项能于一体。装置采用嵌入式方式，安装快速方便，用户选用时只需提供相应一次接线方案图及开关节点即可。
二、主要技术指标: 1、工作电源：AC/DC 220V±10% 50Hz 2、工作温度：-10℃～55℃. 3、相对湿度：≤75%RH。 4、工作海拔：≤3000m 5、绝缘耐压：外壳与端子间大于AC2000V。 6、绝缘电阻：外壳与端子间大于100MΩ。 7、抗干扰性：符合IEC255-22标准。 8、使用功耗：≤10W。 9、强制闭锁动作寿命：＞1000000次。
三、性能技术指标： 1、模拟指示部分： A．断路器状态指示: 合闸时，断路器常开触点闭合，红色垂直模拟条点亮。 分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。 断路器位置指示: 工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。 实验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于实验位置。 B．弹簧储能指示: 触点闭合，红色指示灯点亮，表示已储能。 触点断开，绿色指示灯点亮，表示未储能。 C．接地闸刀位置指示： 触点闭合，红色垂直模拟条点亮，表示接地合闸。
卓瑞电气 ZR-VSD开关状态显示器 使用说明书 保定市卓瑞电气科技有限公司
目录 一、概述 (1) 二、特点 (1) 三、选型说明 (1) 四、技术指标 (1) 五、工作原理 (2) 六、使用方法 (2) 七、模拟显示指示图 (3) 八、安装方式及接线 (4) 九、传感器安装 (7) 十、注意事项 (7) 十一、原理接线图 (10)
一、概述 ZR-VSD开关状态显示器是一种多功能、全数字、智能化的高、低压开关柜显示与控制装置，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，集多种功能于一体，完全取代传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，简化和美化了面板结构，方便了组装和接线，能迅速、直观地反映柜体运行状态，并能够通过RS-485总线与后台监控计算机组网通信。选用时您只需提供一次系统图即 可。 二、特点 1、高可靠性：采用光电和电磁隔离技术，配以工业级元件和专业的抗干扰设计，同时进行全面的三防处理，使产品具有优异电磁兼容性能，并能耐受盐雾、酸雾、霉菌、导电尘埃等的侵蚀； 2、功能完备：集成一次回路模拟图、隔离开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电指示、高压带电闭锁、温湿度显示与控制、通讯等多种功能； 3、全数字化：采用微控制器技术对开关柜中各元件的工作状态实时采集，自动进行除湿加热控制与加热回路故障诊断，并将全部信息上传至上层，，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控； 4、快速直观：面板配有符号管，数码管和LED，实时指示开关器件状态，柜内温湿度值和运行状况； 5、无源带电指示：面板配有超高亮带电指示LED，可通过带电传感器由主回路高压直接点亮，装置无需上电即可提醒主回路带电； 三、选型说明 ZR—VSD 开关状态显示 卓瑞电气科技 四、技术指标 1、工作电源：交流或直流100V～265V. 2、使用环境：温度-25℃～85℃相对湿度<95%RH 3、整机功耗：<5W 4、抗电强度：AC2500V 50Hz历时1分钟 5、绝缘性能：大于100MΩ 6、高压带电指示 指示启辉电压 <=15% 额定电压 闭锁启控电压 <=65% 额定电压 闭锁输出接点常闭型无源接点额定容量AC220V/3A 警示：仅凭带电指示不足以证明系统已经不带电；如运行程序要求将其作为强制要求，还应使用符合 IEC61243的相关的电压探测器或电压探测装置。 7、温湿度控制 7.1、两路温度两路湿度 7.2、控制逻辑：
XY-804-2开关柜智能操控装置（版本号：4.15） 无线测温 操 作 手 册 上海贤业电气 （使用前请详细阅读此操作手册）
目录 一、概述 (1) 二、技术指标 (1) 三、模拟显示部分与功能 (2) 3.1 断路器状态显示 (2) 3.2 手车位置显示 (2) 3.3 接地开关位置显示 (3) 3.4 弹簧储能显示 (3) 3.5 带电显示及闭锁功能 (3) 3.6 自动加热除湿控制及时温湿度数字显示功能 (3) 3.7 人体感应探头 (3) 3.8 手动照明 (3) 3.9 智能语音防误提示功能 (3) 3.10 转换开关功能 (3) 3.11 无线测温功能 (3) 3.12 通讯功能 (6) 3.13温湿度传感器断线报警功能 (6) 四、安装尺寸与接线图 (7) 4.1 安装尺寸 (7) 4.2 接线图 (7) 五、显示与设置说明 (8) 5.1 显示 (8) 5.2 无线触点温度显示 (8) 5.3 设置说明 (9) 六、运输与贮存 (11) 七、保修期限及订货说明 (11)
一、概述 XY-804-2开关柜智能操控装置，产品功能强大，使用于3KV-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数据显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应及柜内照明以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议，能够使开关柜进一步智能化，网络化，数字化，方便广大用户使用与操作。 二、技术指标 工作电源： AC85～265V/DC110～300V 工作环境温度：－20℃～＋70℃ 工作环境湿度：≤95％RH 温度测量范围：－20℃～＋80℃ 湿度测量范围：20％-99％RH 加热输出口：无源输出 降温输出口：无源输出 触点测温报警输出口：无源输出 照明输出口：无源输出 强制闭锁输出口：无源输出 介质强度：≥AC2000V 绝缘性能：≥100MΩ 温度精度：≤±1℃ 湿度精度：≤±2％RH 动态闪烁频率：1次/秒 人体接近感应时间：≤3秒 RS485通讯距离：≤1200米 通讯波特率：1200bps、2400bps、4800bps、9600bps可设置 数据格式：8个数据位 1个停止位无奇偶校验 开关量输入端子和LED数码显示关联关系：动态配置 抗电磁干扰性能：符合IEC255－22的标准规定 无线触点测温范围：-20℃～＋150℃ 多路无线触点测量温度实时数据显示 无线触点测量报警温度上、下限设定及数据显示 发射模块与接收模块间空旷距离：＜30米
XY-802开关柜智能操控装置 （新型铁壳操控） 使 用 说 明 书 上海贤业电气自动化设备有限公司
1）电力柜进行耐高压测试时，请将仪表后端的高压带电显示输入端子（38、39、40、41号接线端）拔出。 2）接插温湿度传感器接插件时，不要野蛮拉拽，以免损坏接插件。本仪表符合IEC255－22的标准规定，合理的仪表布线可使仪表工作更稳定可靠。信号线应尽量短或避开动力线进行布置；如柜内电磁干扰比较严重或动力线较多时，请采用屏蔽线作为传感器线进行连接，可减少干扰。使用净化电源供电可取得更好的工作效果。 3）严禁摔打、敲击、剧烈振动本产品，以免损坏产品内部器件；仔细核对接线，避免错误接线带来的仪表烧毁。 4）产品运输时，请采用原包装，以免造成机械损坏。 5）产品不使用时，请注意防潮；请勿堆高、重压。 6）产品出现问题时，未经许可拆卸仪表或更换仪表内部器件的，不予以保修。 7）使用本产品前，请仔细阅读本说明书内容；设计部门人员请注重阅读技术参数、电气接线图及安装与接线部分内容。8）产品通电使用前，请务必检查供电电源的接线。 9）请妥善保管好本产品说明书，并确保交付到最终使用客户手中。
上海贤业电气XY-802数码管操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度液晶实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、储能选择、远程就地切换、分闸合闸操作等功能于一体，可根据需要选配。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善并提升开关状态的指示功能和安全性能。该产品适用于3~40KV户内的开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。符合IEC255-22标准。 主要技术特性 1. 使用环境 a) 温度：周围空气温度上限为+65℃，且24h内的平均值不超过+35℃；周围空气温度下限为-40℃。 b) 湿度：大气相对湿度在周围空气温度为+40℃时不超过50%RH ,在较低的温度下可以有较高的相对湿度,例如20℃时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。 c) 海拔：安装地点的海拔不超过2000m。 2. 安装 a) 与垂直面的安装倾斜度不超过5度； b) 应安装在无显著振动和冲击的地方。 3. 开孔尺寸：222mm×168 mm 4. 污染等级：污染等级3。 5. 防护等级防护等级为：IP20。 6 电气参数 A) 工作电压：AC 85~265V 50HZ / DC 110V~380V。 B) 电压回路功耗：≤12VA。 C) 介质强度：≥AC2000V。 D) 绝缘性能：≥100MΩ。 E) 抗电磁干扰性能：符合IEC255－22的标准规定。 F) 湿度测量范围：1~99%RH。 G) 温度测量范围：－50℃~120℃。 7 测量精度 A) 湿度测量：±3.0%RH。 B) 温度测量：±0.4℃。
开关状态显示器 产品概述 本产品开关状态模拟指示仪根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带点指示,高压带电闭锁以及自动（手动）加热除湿控制、湿度控制，等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
本产品为超薄型结构，装入深度仅25mm，且为插拔式端子从侧面接线，保证了不会碰到中门内的断路器，装入中门后在后面板装一防爆罩，同时将线缆封闭，以确保五防要求这种安装方式适用于各种配置的开关柜。 产品特点 控制方式： 在待机状态（自动）下，传感器对周围环境相对温湿度变化进行检测，当环境湿度过高或温度过高（过低）时能自动接通负载，通过外接负载加热、通风，强制对介质进行改造以达到标准工作条件，直到结露不再产生,温度不再过高（低）系统重新处于监控状态。如此反复实现自动控制。在手动状态下，执行电路工作，负载加热、通风，强制对介质进行改造。 负载输出继电器触点功率：AC220V/3A（带阻性负载）。 注：产品负载为有源输出，负载不工作时有感应电，此属正常现象。 湿度启控：85%RH±5%RH （20℃时）回差为5%RH±1%RH； 温度启控：温度启控点固定, 误差为±3℃.回差为5℃±1℃； 升温型传感器：当环境温度低于5℃时, 启动负载加热； 降温型传感器：当环境温度高于40℃时, 启动负载降温。 详细说明：
第一部分TX-K7000系列智能操控装置 第一章简介 本章概要介绍开关柜智能操控装置的概述、型号说明、使用条件、技术参数等： 1.1 概述 TX-K7000系列产品是我公司最新自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。本装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。该产品美化了面板结构，简化了现场接线，提高了安全性能，还可带RS485通讯，实现远程自动化管理。用户选用时只要提供一次方案图即可。 1.2 型号说明 1.3 使用条件 1．户内使用，并且室内通风良好； 2．海拔高度：≤2km； 3．环境温度：-10℃～50℃; 4. 相对湿度：≤95%RH； 5．大气压力：80～110kPa； 6．周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。 1.4 技术参数 1．电源：AC220V±10%50Hz DC110V/ 220V；
3. 控制精度：温度±0.5℃湿度±3%RH； 4. 人体接近感应时间：≤3秒； 5. 内置音频功率：8Ω，2W； 6. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15； 闭锁启控电压（kV）：母线电压×0.65； 7. 通讯接口: RS485(默认)； 8. 抗电强度：外壳与端子之间大于AC2000V； 9. 绝缘性能：外壳与端子之间大于100ΜΩ； 10. 抗干扰：符合GB/T17626.8-1998标准； 注：以上参数为标准配置，可以根据用户要求特制。 1.5 型号参照表 1.6 功能参照表
第二章 使用说明 本章主要介绍开关柜智能操控装置的功能指示、高压带电、温湿度、语音提示、模拟指示等： 2.1 功能指示图 功能分类表 注：在固定柜中，03②、04①代表上隔离刀合/分，03①、04②代表下隔离刀合/分。 2.2 高压带电部分 1. 高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁 TX-K7000系列
保定英瑞电气有限公司——————————————————————————— YRKG-200A开关柜智能操控装置 设计说明书 编制：工程部 审查：技术部 审定：保定英瑞电气有限公司 批准：蔡英军
系统概述： 1、简介： YRKG-200A型开关柜智能操控装置,是保定英瑞电气有限公司研制的新一代智能型高科技开关柜控制专利产品。全新概念的开关柜智能操控显示装置功能强大,用于6-35KV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。它具有动态一次模拟图,带电显示及闭锁、温湿度控制、断路器分、合状态指示、储能指示、接地开关状态指示、小车位置指示、预分预合闪光报警指示、语音防误提示、远方/就地操作、远程通讯等功能。 2、系统组成： ·四排LED显示器： ·高性能中央处理器：十六位高性能的嵌入式处理器 ·大容量存贮器：64K BYTE 存储LCD字库及程序 ·键盘：设置、▲、▼、退出 ·内置A/D转换电路 ·双路通讯模块 ·电源转换模块 ·进口温湿度传感器 3、系统功能： 一、一次动态显示功能 1、手车试验位置显示: 绿色水平模拟条发光，显示断路器位于试验位置。 2、手车工作位置显示: 工作位置触点闭合时，红色垂直模拟条发光，显示断路器位 于工作位置。
3、手车工作位置与试验位置之间显示: 手车指示红绿灯同时闪烁。 4、手车不在开关柜里面显示: 手车指示红绿灯都不亮。 5、断路器分闸显示: 断路器分闸并且合闸回路完好时，绿色模拟条发光。 6、断路器合闸显示: 断路器合闸并且分闸回路完好时，红色模拟条发光。 7、接地刀合闸显示: 无源接点输入闭合，红色垂直模拟条发光，显示接地开关合 闸。 8、接地刀分闸显示: 无源接点输入断开，绿色垂直模拟条发光，显示接地开关分 闸。 9、弹簧已储能显示: 无源触点闭合，黄色指示灯发光，显示断路器已储能。 10、弹簧未储能显示: 弹簧储能指示灯不亮。 二、高压带电指示功能 1、LED启辉电压（kv）：额定相电压X0.15-0.65 2、闭锁启控电压（kv）：额定相电压X0.65 3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。 强制闭锁控制电源，交流或直流220V可保证闭锁装置可靠工作，运行中控制电源消失，闭锁接点不会误动作，闭锁装置仍然可靠 闭锁。 三、温湿度控制功能 可带1~2路温湿度传感器及加热器，可显示现场的温湿度数值，并且用户可以根据需要自行设置加热、除湿、排风的上下限。当环境湿度大于上限或其温度低于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热，当环境温度大于40 度时，加热无条件停止，防止过热损伤，当加热器断线时，断线报警灯亮。 四、智能防误语音提示功能
W1600系列 开关状态综合指示仪XLD—W1601 目录 一、产品概述 (2) 二、主要技术指标 (2) 三、开关状态智能操控器面板显示及功能说明 (4) 四、开关状态智能显示控制器产品外型尺寸、安装开孔尺寸 (7) 开关状态智能显示控制器安装方式和接线图 (7) 五、使用方法 (9) 六、传感器接线 (9)
七、功能选配 (9) 八、使用注意事项 (10) 一、产品概述: 本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz 户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置（设备）。是一种新型多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度指示控制、高压验电、核相多项功能于一体（型号不同功能会有所差别）。 装置采用嵌入式方式，利用壳体本身的卡扣固定,不需另外使用螺丝固定,因而安装省事便捷，用户选用时只需提供相应一次接线方案图和功能要求即可。 二、主要技术指标: 1.工作电源：AC/DC 220V±10% 50Hz 2.使用环境：温度-20℃～70℃；相对湿度≤75%；海拔高度≤3000m 3.模拟指示部分： A．断路器状态指示: 合闸时，断路器常开触点闭合，红色垂直模拟条点亮。 分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。
断路器位置指示: 工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。 实验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于实验位置。 B．弹簧储能指示: 触点闭合，红色指示灯点亮，表示已储能。 触点断开，绿色指示灯点亮，表示未储能。 C．接地闸刀位置指示： 触点闭合，红色垂直模拟条点亮，表示接地合闸。 触点断开，绿色倾斜模拟条点亮，表示接地断开。 注：a：失电状态下所有的发光指示均不亮。 b：以上接点信号均来自断路器的辅助接点。 4、高压带电指示部分(符合《DL/T538-93》规定): LED启辉电压(KV)：≥额定母线电压×0.15 闭锁启控电压(KV)：≥额定母线电压×0.65 闭锁继电器输出接点额定容量：AC 220V/3A。 闭锁继电器动作规律如下: 条件状态
HKZ1-600R开关柜智能操控装置 说明书 扬州海润电气有限公司
一、概述 全新概念的开关柜智能操控装置，功能强大，用于3-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸，分闸按钮，储能按钮，远方/就地转换开关，照明开关。高亮度LED显示器，可在线显示当前温度，湿度值。可选RS485通信接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效的提升开关柜品质。 二、技术指标 工作电源 Ac180V～Ac265V 工作温度：－20～＋65℃ 工作湿度：≤95％RH 介质强度：≥AC2000V 绝缘性能：≥100MΩ 抗电磁干扰性能：符合IEC255－22的标准规定 动态闪烁频率：1次/秒 测量温度：-20～＋80℃ 开关量输入端子和LED数码显示关联关系：动态配置 三、主要功能 （图1） -1-
1，断路器状态显示 断路器合闸并且分闸回路完好时，红色01模拟条发光； 断路器分闸并且合闸回路完好时，绿色02模拟条发光； 2，手车位置显示 无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。 试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。 3，接地开关位置显示 无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。 4，弹簧储能显示 无源触点闭合，黄色07 指示发光，显示断路器已储能。 5，带电显示及闭锁功能 1、LED启辉电压（KV）：额定相电压×0.15-0.65 2、闭锁启控电压（KV）：额定相电压×0.65 3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。 6，自动加热除湿控制 可带1-2路温湿度传感器及输出接点，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度大于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥45℃时，无条件停止加热，防止过热损伤；过热指示等亮。 7，智能语音防误提示功能 1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。 2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。 3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。 4、当柜体主回路送电时，语音提示“本柜主回路已带电”。 8．分合闸功能 装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。 -2-
