开关柜智能操控装置`开关柜智能操控带无线测温功能

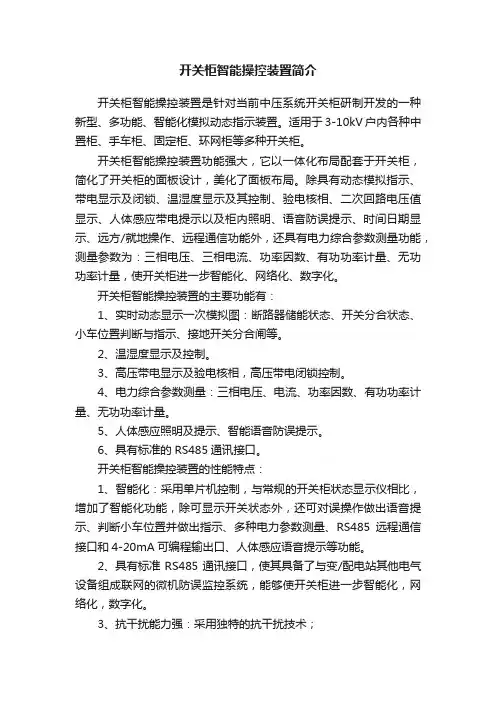

开关柜智能操控装置简介开关柜智能操控装置是针对当前中压系统开关柜研制开发的一种新型、多功能、智能化模拟动态指示装置。

适用于3-10kV户内各种中置柜、手车柜、固定柜、环网柜等多种开关柜。

开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。

除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示以及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

开关柜智能操控装置的主要功能有：1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合闸等。

2、温湿度显示及控制。

3、高压带电显示及验电核相，高压带电闭锁控制。

4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量。

5、人体感应照明及提示、智能语音防误提示。

6、具有标准的RS485通讯接口。

开关柜智能操控装置的性能特点：1、智能化：采用单片机控制，与常规的开关柜状态显示仪相比，增加了智能化功能，除可显示开关状态外，还可对误操作做出语音提示、判断小车位置并做出指示、多种电力参数测量、RS485远程通信接口和4-20mA可编程输出口、人体感应语音提示等功能。

2、具有标准RS485通讯接口，使其具备了与变/配电站其他电气设备组成联网的微机防误监控系统，能够使开关柜进一步智能化，网络化，数字化。

3、抗干扰能力强：采用独特的抗干扰技术；4、可靠性高：采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点；5、外观精致美观：外观设计新颖独特，做工精致美观，简化、美化了开关柜面板；6、量身定做：根据用户不同需求，量身定做不同的功能组合。

开关柜智能操控装置的使用方法：1、按端子的配线功能接好线并校对准确后通电。

开关柜机电设备无线测温系统的原理开关柜机电设备无线测温系统的原理是通过无线传感器采集设备表面或内部的温度信息，并将这些信息通过无线信号传输到接收器上，再由接收器将数据传输到控制中心或显示器上，实现对设备的远程实时监测和控制。

该系统主要由温度传感器、无线通信模块、数据接收器和控制器等多个组成部分构成。

温度传感器负责采集设备表面或内部的温度信息，并将信息转换为电信号输出；无线通信模块负责将温度传感器采集到的数据进行编码和调制后，通过无线信号传输到数据接收器上；数据接收器负责接收无线信号并解码，将数据传输到控制中心或显示器上；控制器则负责对接收到的数据进行处理和分析，并根据需要进行相应的控制操作。

无线测温系统具有实时性强、监测范围广、可靠性高等优点，能够帮助企业及时监测设备的温度变化，有效预防事故的发生，提高生产效率和安全性。

开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。

具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。

并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。

人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。

此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。

集多种功能于一身,可取代现有的许多功能单一的测控装置。

精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。

二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。

XY-802开关柜智能操控装置（新型铁壳操控）使用说明书上海贤业电气自动化设备有限公司1）电力柜进行耐高压测试时，请将仪表后端的高压带电显示输入端子（38、39、40、41号接线端）拔出。

2）接插温湿度传感器接插件时，不要野蛮拉拽，以免损坏接插件。

本仪表符合IEC255－22的标准规定，合理的仪表布线可使仪表工作更稳定可靠。

信号线应尽量短或避开动力线进行布置；如柜内电磁干扰比较严重或动力线较多时，请采用屏蔽线作为传感器线进行连接，可减少干扰。

使用净化电源供电可取得更好的工作效果。

3）严禁摔打、敲击、剧烈振动本产品，以免损坏产品内部器件；仔细核对接线，避免错误接线带来的仪表烧毁。

4）产品运输时，请采用原包装，以免造成机械损坏。

5）产品不使用时，请注意防潮；请勿堆高、重压。

6）产品出现问题时，未经许可拆卸仪表或更换仪表内部器件的，不予以保修。

7）使用本产品前，请仔细阅读本说明书内容；设计部门人员请注重阅读技术参数、电气接线图及安装与接线部分内容。

8）产品通电使用前，请务必检查供电电源的接线。

9）请妥善保管好本产品说明书，并确保交付到最终使用客户手中。

上海贤业电气XY-802数码管操控装置是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示装置。

该系列产品集主回路模拟指示、带电指示及闭锁、验电功能、温湿度液晶实时显示、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、智能防误语音提示、储能选择、远程就地切换、分闸合闸操作等功能于一体，可根据需要选配。

该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善并提升开关状态的指示功能和安全性能。

该产品适用于3~40KV户内的开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。

符合IEC255-22标准。

主要技术特性1. 使用环境a) 温度：周围空气温度上限为+65℃，且24h内的平均值不超过+35℃；周围空气温度下限为-40℃。

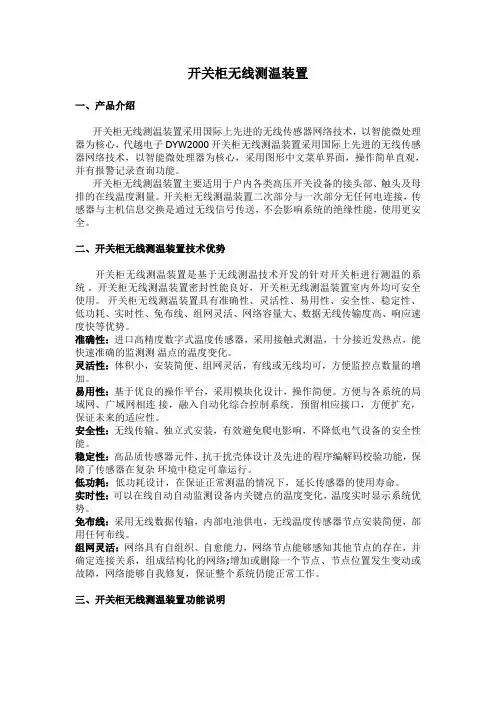

开关柜无线测温装置一、产品介绍开关柜无线测温装置采用国际上先进的无线传感器网络技术，以智能微处理器为核心，代越电子DYW2000开关柜无线测温装置采用国际上先进的无线传感器网络技术，以智能微处理器为核心，采用图形中文菜单界面，操作简单直观，并有报警记录查询功能。

开关柜无线测温装置主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。

开关柜无线测温装置二次部分与一次部分无任何电连接，传感器与主机信息交换是通过无线信号传送，不会影响系统的绝缘性能，使用更安全。

二、开关柜无线测温装置技术优势开关柜无线测温装置是基于无线测温技术开发的针对开关柜进行测温的系统。

开关柜无线测温装置密封性能良好，开关柜无线测温装置室内外均可安全使用。

开关柜无线测温装置具有准确性、灵活性、易用性、安全性、稳定性、低功耗、实时性、免布线、组网灵活、网络容量大、数据无线传输度高、响应速度快等优势。

准确性：进口高精度数字式温度传感器，采用接触式测温，十分接近发热点，能快速准确的监测测温点的温度变化。

灵活性：体积小，安装简便、组网灵活，有线或无线均可，方便监控点数量的增加。

易用性：基于优良的操作平台，采用模块化设计，操作简便。

方便与各系统的局域网、广域网相连接，融入自动化综合控制系统。

预留相应接口，方便扩充，保证未来的适应性。

安全性：无线传输、独立式安装，有效避免爬电影响，不降低电气设备的安全性能。

稳定性：高品质传感器元件、抗干扰壳体设计及先进的程序编解码校验功能，保障了传感器在复杂环境中稳定可靠运行。

低功耗：低功耗设计，在保证正常测温的情况下，延长传感器的使用寿命。

实时性：可以在线自动自动监测设备内关键点的温度变化，温度实时显示系统优势。

免布线：采用无线数据传输，内部电池供电，无线温度传感器节点安装简便，部用任何布线。

组网灵活：网络具有自组织、自愈能力，网络节点能够感知其他节点的存在，并确定连接关系，组成结构化的网络;增加或删除一个节点、节点位置发生变动或故障，网络能够自我修复，保证整个系统仍能正常工作。

开关柜智能操控装置开关柜智能操控装置————BTZ-CK2700一、产品功能特点1、功能强大智能化：用于3－35kV户内开关柜，智能化程度高，不仅可以显示开关分合状态，还可判断手车位置是处于实验位置与工作位置之间还是处于柜体之外,并做出指示。

具备分合闸回路电压监测、过热告警、智能语音防误提示和温湿度测量及显示等多功能一体.2、抗干扰能力强，采用了先进的软硬件抗干扰技术。

3、采用大屏幕图形点阵LCD液晶显示，方便用户数据浏览、观测和参数设置。

4、高可靠性，采用工业级32位CPU作为装置系统的核心，极大提高了系统的稳定性。

5、外观设计独特、做工精致美观、美化了开关柜面板。

6、量身定做，根据用户不同的设计要求，量身定做不同的功能组合。

一、技术参数1、电源: AC220V、DC220V2、工作环境: －10℃~+70℃3、控制范围: 温度0℃~+99℃，湿度0%RH~99%RH4、测量控制: 温度±1℃，湿度±3%RH.5、通讯: RS485接口，MODBUS规约，波特率出厂可设定，默认为1200，否则用户订货时要说明。

6、功耗: 10W，电压回路功耗：≤15V A7、抗电强度: ≥AC2000V8、绝缘性能: ≥100MΩ9、抗干扰: 符合GB/T17626.8-1998标准.三、安装方式1、仪器的安装方式:嵌入式2、仪器的外形尺寸图及开孔尺寸图(单位:mm)开孔尺寸：220长*165宽外型尺寸：238长*179宽*75高3、传感器的安装方式：复合式1）采用35mm导轨式安装或螺丝固定.2）采用固定式安装(孔距37mm,孔径4mm)3）温湿度传感器与仪器的连线采用USB接口插件方式连接.复合式传感器外形尺寸四、仪表基本功能介绍1、面板功能显示说明(注:图中编号是为了说明版面的指示功能,实际仪器上无编号)01 断路器合闸指示02 断路器分闸指示03①、03②工作位置指示04①、04②试验位置指示05 接地开关合指示06 接地开关分指示07 储能指示08 带电指示(A B C)三相09 闭锁指示10 加热除湿指示(双温双湿) 11 液晶显示屏、功能按键12 人体感应探头13 远方/就地操作开关14 语音提示15 储能转换开关16 分闸/合闸开关2、端子接线图1、断路器合2、断路器分3、试验位置4、工作位置5、接地位置6、储能7、公共端8、空9、10、断路器合闸电压11、12、断路器分闸电压19、20 排风输出21、22 交流电源输入（AC220V）23、24 交直流电源输入（装置电源）25、A相带电传感器输入26、B相带电传感器输入相27、C相带电传感器输入相带28、接地29、30、电磁闭锁输出31、32、照明输出33、34、预留备用35、36、RS485接口37、38、温湿度传感器五、按键功能描述“确认”键：进入阴影覆盖的菜单项.“取消”键：返回上一级菜单.“下”键：阴影条向右移位.“上”键：通常用于菜单滚屏，阴影向下移动,当用于设定参数时,按“上”键进行0~9之间的数值设定.复合键功能描述同时按下“确认”键和“取消”键时，装置复位.注: 液晶屏最下方是有效键区域，有效键区指示当前页面下可以执行操作的按键，有效键之外的任何按键按下时系统均不响应。

开关柜智能操控装置概述在现代工业生产和电力系统中，开关柜作为重要设备被广泛应用于控制电力传输和保护系统的安全稳定运行。

随着科技的不断发展，传统的开关柜操作方式已经无法满足现代化生产的需求，迫切需要智能操控装置的应用。

智能操控装置的作用开关柜智能操控装置是一种集成了传感器、控制芯片和通信模块的设备，通过采集和分析电力系统的数据信息，实现对开关柜的自动化操控和远程监控。

它可以提高设备运行效率、节省人力资源和降低维护成本，是推动电力系统智能化发展的重要组成部分。

技术特点1.远程监控：智能操控装置通过网络连接，实现对开关柜的实时监测和远程控制，使运维人员可以随时获取设备状态，及时处理故障。

2.自动化操作：根据预设的条件和逻辑，智能操控装置可以自动实现开关柜的开关、调节和故障排除，减少人为操作的干预。

3.数据分析：通过对采集的数据进行分析和处理，智能操控装置可以提供预测性维护和设备健康状况评估，为设备运行提供科学依据。

4.安全保护：智能操控装置具备多重安全保护机制，可实现对开关柜电气参数的实时监测和自动断电保护，确保设备和人员安全。

应用场景1.工业生产：在工业生产过程中，开关柜智能操控装置可以实现生产线的智能化调度和设备的远程监控，提高生产效率和保障生产安全。

2.电力系统：在电力系统中，开关柜智能操控装置可以实现对输电线路和设备的远程控制和安全管理，提高电网的可靠性和稳定性。

发展趋势随着人工智能、物联网和大数据技术的发展，开关柜智能操控装置将朝着智能化、自适应和高效能的方向不断发展。

未来，将更加注重数据化运维、智能化管理和自动化控制，实现设备之间的互联互通，为工业生产和电力系统的智能升级提供有力支持。

以上是关于开关柜智能操控装置的简要介绍，希望通过不断的技术创新和应用实践，能够为我国电力系统的智能化升级和产业发展做出积极贡献。

S G M-K Z900系列开关柜智能操控装置说明书保定市西格玛电气有限公司SGM-KZ900系列开关柜智能操控装置前言SGM-KZ900系列开关柜智能操控装置用于3～35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有动态一次图、高压带电显示及闭锁、自动加热除湿数值显示及控制、断路器分合闸状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、预分预合的闪光指示、二次分合闸回路电压测量及显示、人体感应带电语音提示及柜内自动照明、语音防误提示、4～20mA变送输出等功能。

本装置采用瑞士盛世瑞恩传感器公司生产全数字化温湿度一体传感器，该传感器采用最新的CMOSens® 技术制造，确保产品具有极高的可靠性与卓越的长期稳定性。

传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。

因此，该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。

由于采用了全新的数字温湿度一体传感器，传感器的通用性和互换性非常好，不需要人为对传感器进行标定就可以达到极高的测量精度。

本装置微处理器采用PHILIPS公司生产的最新的高性能、低功耗、32位ARM处理器，与常规单片机相比，具有片上资源丰富、运算速度更快、抗干扰能力更强、运行稳定可靠；并且，人机界面非常友好（采用128×96dot大型液晶显示屏），还增加了智能化功能。

除可显示开关分合状态外，还可判断开关小车是否和于试验位置与工作位置之间还是处于柜体之外并作出显示；温湿度设置及数字显示；二次分合闸回路电压测量及显示；人体感应语音防误提示；柜内自动照明；4～20mA变送输出（电源由外部提供）。

型号及其含义：SGM - KZ900公司标识产品型号液晶显示技术指标环境温度：－20℃～65℃相对湿度：≤95%RH介质强度：≥AC2000V 绝缘性能：≥100MΩ工作电源：AC85～265V/DC90～375V 电源功耗：≤10VA存储温度：－25～70℃大气压力：80～110Kpa温度测量范围：-40～123.8℃湿度测量范围：0～100％RH温度测量精度：±0.4℃湿度测量精度：±3.0％RH高压带电起辉电压（KV）：额定相电压×（0.15～0.65）保定市西格玛电气有限公司高压带电闭锁起控电压（KV）：额定相电压×（0.15～0.65）模拟图显示部分说明模拟图状态指示及智能语音提示1.断路器状态指示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；断路器预备合闸状态时，绿色02模拟条闪光；断路器预备分闸状态时，红色01模拟条发光。

版本号V3.01 免费升级三年质保快速交货现场报期开关柜智能操控装置产品说明书目录一、概述3二、功能简介3三、技术指标3四、操作简介41. 温湿度采集及控制 (4)2. 装置面板说明 (4)3. 语音防误功能 (6)4. SOE事件记录功能65. 人体感应功能66. 触头及电缆接头测温功能67. 操作菜单78. 传感器的安装89. 开孔尺寸及接线端子图 (8)10. 通讯功能 (9)五、运输和贮存15六、保修期限15一、概述该系列开关柜智能操控装置是一款新型多功能、模拟动态指示，带液晶显示的智能装置。

具有温度，凝露的测量及自动除湿降温，有动态一次模拟图，带电显示及闭锁、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示、语音防止误操作提示、远方/就地操作、远程通信、柜内照明、SOE 事件记录、人体感应，还具有电气接点温度测量功能。

本产品采用单片机内核设计，中文操作菜单，与传统的指示仪相比，操作界面更友好，使用更简单，更性化。

适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

二、功能简介动态一次模拟图、温湿度测量及调节、带电显示及闭锁、报警输出接口、防误语音、RS485通讯、照明、储能、分合闸转换开关等功能。

本产品采用独特的抗干扰技术，抗干扰能力强。

三、技术指标• 供电电源：AC/DC85~265V• 工作环境：温度-30℃~+65℃相对湿度W90%RH 大气压强：W 2500pa • 功耗：W 5W• 抗电强度：外壳与端子间三AC2kV • 绝缘性能：外壳与端子间三100M Q • 动态模拟一次接线图• 模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级设计面膜。

•动态模拟对象：断路器，手车位置，接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。

模拟图显示如下：分闸（或回路）显示预分预合闸闪烁指示（选配） 储能显示 试验位置显示断路器、接地刀防误闪烁提示 • 温湿度测量及调节最多可测量及显示两路温湿度数据，且可实现对温湿度的自动调节。

ZD-500系列开关柜智能操控装置
产品概述
宁波智电电力ZD-500系列开关柜智能操控装置适用于3-35kV户内开关柜、中置柜、手车柜、固定柜、环网柜等开关设备。

具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。

并且具有RS485通讯接口，能够使开关柜进一步智能化、网络化、数字化
产品选型
技术参数。

SHCK-220型开关柜智能操控装置一、概述本产品是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示及操控装置。

它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、智能语音提示、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、温度控制、加热器断线报警指示、超温报警指示、远方/就地、分合闸、储能、照明操作等多功能于一体，该产品以一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

二、功能及特点●断路器状态显示。

●手车位置显示。

●接地开关位置显示。

●弹簧储能显示。

●温湿度显示、控制及指示。

●加热、降温控制功能。

●三相带电及闭锁指示。

●智能防误语音提示功能。

●柜内照明、远方/就地、储能、分合闸操作功能。

三、电气参数●工作电源：AC 220V/110V±10％，50Hz；DC 220V/110V，纹波系数不大于5％。

●温控电源：AC 220V±10％，50Hz。

●温湿度传感器路数：温湿度一体（2路）测温范围：-40℃～123℃测温精度：±0.5℃响应时间：≤5s测湿范围：0％～100RH％测湿精度：±4.5 RH％响应时间：≤3s●LED启辉电压：额定相电压×0.15～0.65；高压带电闭锁启动电压：额定相电压×0.65七、订货须知●请告知系统电压等级。

●请告知是否需要操控开关以及开关种类、数量。

●请告知是否需要加配加热器。

●请提供一次系统图。

●请提供温湿度传感器的配线长度。

保定盛辉光电科技有限公司。

（技术升级，恕不另行通知）开孔尺寸：宽220mm ×高为165mm外形图及安装尺寸图3、传感器的安装方式： ▲采用螺丝固定。

▲采 用固定式安装。

▲温湿度传感器与仪器的连接采用接口插件方式。

外形尺寸：230×178×722、仪器的外形尺寸图及开孔尺寸图：（单位mm )开孔尺寸图四、安装方式：1、仪器的安装方式：嵌入式尊敬的用户：您好！感谢选用我公司的操控系列产品。

为了使您对我公司产品能有最大限度的了解，在安装使用之前，请详细阅读说明书，以便正确使用本产品。

我公司生产的开关柜智能操控装置是针对335KV 户内开关柜设计～ 研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种 开关柜。

该产品功能强大：有带电显示、温湿度数字显示、自动加热除湿控 制，断路器分合闸状态指示；储能、接地开关指示；小车位置指示；一 次回路模拟图,语音防误提示,RS485接口功能等。

1、智能化程度高：不仅能显示开关分合状态，还可判断指示开关车是处于试验位置与工作位置之间还是处于柜体之外。

2、增加了语音防误提示功能和加热负载断线报警功能。

3、具备温湿度数字显示，同时可监控两处环境的温湿度状况;RS485 通讯接口使其具备了与变电站其它设备,组成实显的微机防误监 控系统的能力。

4、抗干扰能力强:采用独特的抗干扰技术。

5、可靠性：采用工业级电子元件。

电 源:AC220V ±10%/50Hz DC220V /DC110V （用户可选） 工作环境: -20～60℃℃ ℃℃控制范围：0～99 功 耗: 3W通 讯: RS485 波特率9600抗电强度: 外壳与端子间大于AC2000V 绝缘性能: 外壳与端子间大于100M Ω 抗 干 扰: 符合GB /T17626.8-1998标准 抗 震 性: 10～55～10Hz 2g1min三、技术参数二、产品功能特点一、概述六、背面接线端子图19202122232425261234568910111213141516温湿传感器A温湿传感器B71718储能公共端接地位置指示空A 相B 相C 相高压带电传 感器输入闭锁输出(无源常闭)RS485ARS485B断路器合断路器分工作位置试验位置27282930加热器电源（AC220V/5A ）仪器电源 （AC220V/5A ）加热器A 有源输出（AC220V ） 加热器B 有源输出 （AC220V ）M 断线报警风机无源输出空27、28：RS485通讯接口 温湿传感器A 温湿传感器B背面接线端子介绍1：断路器合2：断路器分3 ：试验位置4：工作位置5：接地刀分/合6：储能：公共端78：空：9A 相 ：10B 相：11C 相12：接地13、14：负载电源15、16：仪器电源17、18：负载A 输出（有源输出）19、20：负载B 输出（有源输出）21、22：风机23、24：闭锁输出（无源常闭）25、26：空NNNL L L （注：本图仅供参考,具体以实物为准）五、仪器基本功能介绍01断路器合闸指示02断路器分闸指示03①、03②工作位置指示04①、04②试验位置指示05接地开关合指示06接地开关分指示07储能指示08带电指示(A、B、C)三相 09闭锁指示10加热除湿指示（双温双湿）11手动/自动加热指示12柜内照明转换开关13远方、就地操作开关14语音提示15自储/手储转换开关16分闸、合闸开关面板功能显示说明（注：图中编号是为了说明面板的指示功能，具体以实物为准。

LN-6000系列开关柜智能操控装置技术说明书河北隶能电气设备科技有限公司目录一、产品概述 (2)二、技术指标 (2)三、模拟显示部分 (3)四、外形尺寸、开屏尺寸及后端子 (5)五、显示与设置说明 (7)六、产品功能表 (10)七、运输与贮存 (10)八、保修期限及订货说明 (11)一、产品概述LN-6000开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。

并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。

二、技术指标工作温度：－20℃～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电压：AC85～265V/DC100～300V动态闪烁频率：1次/秒湿度测量范围：20％～99％RH温度测量范围：－20℃～＋80℃湿度测量精度：±3.0％RH触头/电缆头接头测温范围：-20℃～＋150℃温度测量精度：±1℃响应时间：≤2秒人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485接口、MODBUS通讯协议通讯波特率：1200bps、2400bps、4800bps、9600bps可选数据格式：8个数据位、1个终止位、无奇偶校验三、模拟显示部分01断路器合指示02断路器分指示03(1)、03(2)工作位置指示04(1)、04(2)试验位置指示05接地开关合指示06接地开关分指示07储能指示08液晶显示界面09加热指示10带电显示及闭锁11操作键盘12储能旋钮13远方/就地转换开关14分/合闸转换开关15报警指示1.断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；2.手车位置显示无源触点输入。

开关柜智能测温操控装置功能、技术参数说明
AZ-KGC-360开关柜智能测温操控装置
1、产品概述
奥卓电气AZ-KGC-360开关柜智能测温操控装置既具有开关柜智能操控装置的功能，又有电气触点测温装置的功能。

能及时发现隐患,为设备状态检修积累经验,提供可靠依据，有效地避免事故的发生,减少经济损失。

2、主要功能
●断路器分合位置动态显示●报警温度上下限设定数据显示
●弹簧储能动态显示●接地开关位置动态显示
●语音防误提示功能●通讯地址和波特率设定功能
●无数据信号报警功能●LCD显示多项数据
●设备自检功能和自动恢复功能●储能、照明操作开关
●两路加热和降温输出●现场可编程，RS485通讯接口
●开关接点测量温度数据统计和分析报表功能●两路温湿度控制器功能
●分合闸转换开关，远方就地开关●人体红外探头及验电
●多路开关接点在线温度实时数据显示●高压带电和闭锁装置
●开关接点测量温度在线补偿功能
3、接线端子
4、安装方式及开孔尺寸：。

重庆跃腾电器有限公司开关柜智能操控装置1.1 精致美观重庆跃腾电器有限公司开关柜智能操控装置，外观设计新颖独特，做工精致美观，简化、美化了开关柜面板，如下图为YTCK-8700开关柜智能操控装置正面示意图所示：1.2 功能强大重庆跃腾电器有限公司开关柜智能操控装置，用于3～35Kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

YTCK-8700开关柜智能操作装置具有动态一次模拟图、带电显示及闭锁、多路温湿度控制、自动加热除湿显示及控制，断路器分合闸状态指示、储能指示、接地开关状态指示、小车位置指示、人体感应及柜内自动照明、语音防误提示、远方/就地操作和远程通信等功能。

1.3 智能化重庆跃腾电器有限公司开关柜智能操控装置，采用单片微机控制，大屏幕中文液晶显示全中文操作菜单，增加了智能化功能，除可显示开关分合状态外，还可判断开关小车是处于实验位置与工作位置之间还是处于柜体之外并做出指示；部分产品增加了语音防误提示功能和过热报警功能。

1.4高可靠性重庆跃腾电器有限公司开关柜智能操控装置，采用工业级电子元件，具有可靠性高，寿命长、抗干扰能力强等特点。

发光模块采用进口发光芯片，户外高亮级，寿命达170000小时。

1.5扩展空间大重庆跃腾电器有限公司开关柜智能操控装置，可具备回路电流值、电压值、开关分合闸次数、温度、湿度等数字显示、RS485通讯接口使其具备了与变电站其他电器设备组成实显的微机防误监控系统；结合最新的断路器发展开发新一代的智能操作装置等多项扩展功能。

1.6抗干扰能力强重庆跃腾电器有限公司开关柜智能操控装置，采用独特的抗干扰技术。

1.7寿命长重庆跃腾电器有限公司开关柜智能操控装置，产品设计寿命30年，保用10年。

1.8量身定做重庆跃腾电器有限公司开关柜智能操控装置，根据用户不同要求，量身定做不同的功能组合。

重庆跃腾电器有限公司开关柜智能操控装置，YTCK-8700操控装置高压带电指示内部采用双回路设计，带电指示电路和验电接口电路相互独立，面板上的验电灯测试端，配套我公司的专用验电灯插入验电孔，可方便测试此路高压是否带电。

开关柜机电设备无线测温系统的原理
1.无线温度传感器：每个传感器都配备了一个温度传感器和一个无线模块。

温度传感器通常是一种数字温度传感器，如DS18B20，可以准确测量环境温度。

无线模块通常是一个无线收发器，可以将传感器测量到的温度数据通过无线信号发送出去。

2.接收器：接收器是无线温度传感器发送的无线信号的接收装置。

接收器通常是一个单片机或微控制器，具有接收无线信号的能力，并能解析接收到的数据。

接收器通常还有一个串行通信接口，如UART，用于将接收到的数据传输给其他设备进行处理。

系统的原理如下：
1.传感器测温：每个无线温度传感器都被安装在开关柜内部的关键位置，以确保准确测量环境温度。

传感器通过测量温度变化来获取开关柜的温度数据。

2. 数据传输：传感器通过无线模块将测得的温度数据转换为无线信号，并发送给接收器。

无线信号可以是各种无线通信技术，如蓝牙、Wi-Fi、ZigBee等。

无线信号可以穿透开关柜壳体，并传输到接收器。

3.信号接收：接收器接收无线传感器发送的信号，并解析信号，提取传感器测得的温度数据。

接收器可以通过串行通信接口将数据传输给其他设备进行处理和存储。

4.数据处理和显示：接收器将接收到的温度数据传输给其他设备，如计算机或显示器。

这些设备可以对数据进行处理和分析，并将温度数据进行图表显示或报警处理。

通过上述原理，开关柜机电设备无线测温系统实现了对开关柜内部温度的实时监测和数据传输。

这使得用户可以及时了解开关柜的温度状况，以便采取适当的措施来保护机电设备的安全运行。

无线测温系列开关柜综合智能操控装置安装使用说明书V1.0版目录一．引用标准 (1)二．产品概述 (1)三. 技术参数 (1)四. 前面板示意图及说明 (4)五．背部端子示意图及说明 (7)六．主要功能 (9)七．安装屏开孔(MM) (21)八.外形尺寸图(MM) (21)九、使用注意事项 (21)十、运输储存 (22)一．引用标准DL/T538-2006《高压带电显示装置技术条件》二．产品概述开关柜无线测温操控装置是一款适用于高中压开关柜的高集成产品。

本装置液晶显示，集一次回路动态模拟图、断路器分合闸状态、手车位置、接地闸刀位置、隔离刀状态、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度显示及控制、照明输出、验电核相等多功能于一体。

产品还具有智能语音防误提示、RS485通讯、人体感应探头、电气节点无线测温等扩展功能。

用户可根据实际需要组合选配。

该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。

三. 技术参数3.1 基本参数3.2 温湿度默认值四. 前面板示意图及说明序号描述序号描述1、5 手车工作位置指示20 按钮“设置”2、6 手车试验位置指示21 按钮“上升”强制加热3 断路器合闸指示22 按钮“下降”强制排风五．背部端子示意图及说明六．主要功能6.1 状态指示功能（具体指示编号见前面板示意图）●手车位置指示1）手车处于工作位置（工作位置触点闭合）时，手车指示红色模拟条（1、5）亮；2）手车处于试验位置（试验位置触点闭合）时，行车指示绿色模拟条（2、6）亮；3）手车处于试验位置和实验位置之间（工作、试验位置触点都未闭合且断路器接点全部未闭合）时，手车指示灯红、绿（1、2、5、6）模拟条都不亮；●断路器状态指示1）断路器合闸（断路器合触点闭合）时，断路器指示红色模拟条（3）亮；2）断路器分闸（断路器分触点闭合）时，断路器指示绿色模拟条（4）亮；3）断路器不在柜内（断路器合、分触点都未闭合）时，断路器指示灯红、绿模拟条（3、4）不亮；●接地开关位置指示1）接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红色模拟条（7）亮；2）接地闸刀未合闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿色模拟条（8）亮●弹簧储能（储能）触点闭合时，储能指示红灯（9）亮；注意1：以上开关量接入必须为无源接点。

开关柜智能操控装置1概述开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。

除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

2主要功能1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等；2、温湿度显示及其控制；3、高压带电显示及验电核相，高压带电闭锁控制；4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量；5、人体感应照明及提示、智能语音防误提示；6、具有标准RS485通讯接口。

3性能特点1、智能化：采用单片机控制，与常规的开关柜状态显示仪相比，增加了智能化功能，除可显示开关状态外，还可对误操作作出语音提示、判断小车位置并做出指示、多种电力参数测量、RS485远程通信接口和4-20mA可编程输出口（选配）、人体感应语音提示等功能。
