形位公差及其误差检测

形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。

以形位公差带来限制被测实际要素的形状和位置。

形位误差对零件使用性能的影响1．影响零件的功能要求。

2．影响零件的配合性质。

3．影响零件的互换性。

形状公差小于位置公差值，采用跳动公差时，若综合控制被测要素能够满足功能要求，一般不再标注相应的位置公差和形状公差，若不能够满足功能要求，则可进一步给出相应的位置公差和形状公差，但其数值应小于跳动公差值。

形状和位置公差及其检测一、形位公差的概念图样上给出的零件是没有误差的理想几何体，但是，在加工过程中由于机床、夹具、刀具和工件所组成的工艺系统本身存在各种误差，以及加工过程中出现受变形、振动、磨损等各种干扰，使加工后零件的实际形状和相互位置，与理想几何体规定的形状以及线、面相互位置存在差异，这种形状上的差异就是形状误差，相互位置之间的差异就是位置误差，它们统称为形状和位置的误差，简称形位误差。

零件在加工过程中，不仅有尺寸误差，而且会产生形状和位置误差。

形位误差对机构、仪器的使用功能影响很大。

因此，仅控制尺寸误差尺寸误有时仍难以保证零件的工作精度、联结强度、密封性、运动平衡性、耐磨性和可装配性等方面的要求，特别在高温、高压、高速重载等条件下工作的精密机械影响很大。

零件的形位误差对其使用性能会产生以下影响：（1）影响零件的功能要求。

例如，机床导轨的形状误差会影响结构件（如刀架）的动精度；车床主轴两支承轴颈的形位误差会影响主轴的回转精；齿轮箱上各轴承孔的位置误差将影响齿面承载能力和齿轮副的侧隙。

有结合要求的平面形状误差将影响结合的密封性，并因接触的减小面降低承载能力等。

（2）影响零件的配合性质。

例如，对于圆柱结合的间隙配合，圆柱表面的形状误差会使间隙大小分布不均，当配合件发生相对转动时，磨损加快，降低零件的工作寿命和运动精度。

（3）影响零件的自同装配性。

例如，花键轴各键的位置误差将影响与花键孔的联结；箱盖、法兰盘等零件上各螺栓孔出现位置误差将难以自由装配。

因此，设计零件时必须根据零件的功能要求，并考虑制造时的经济性，对其形位误差加以必要且合理的限制，即合理地确定零件的形位误差。

形状公差标准是重要的基础标准之一。

我国参照国际准，重新修订并以颁布实施的《形状和位置公差》国家标准有GB/T1182-1996《形状和位置公差通则、定义、符号和图样表示法》、GB/T1184-1996《形状和位置公差未注公差值》、GB4249-1996》《公差原则》、GB/T16671-1996《形状位置公差最大实体要求、最小实体要求和可逆要求》等。

形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。

检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。

此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。

一般公用检测器具-塞尺。

（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。

㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。

用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。

（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。

㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。

㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。

二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。

㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。

㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。

㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。

（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。

三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。

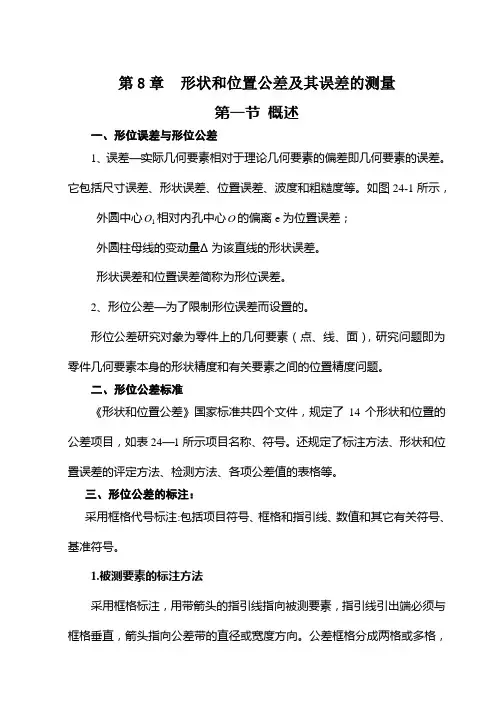

第8章形状和位置公差及其误差的测量第一节概述一、形位误差与形位公差1、误差—实际几何要素相对于理论几何要素的偏差即几何要素的误差。

它包括尺寸误差、形状误差、位置误差、波度和粗糙度等。

如图24-1所示，外圆中心O相对内孔中心O的偏离e为位置误差；1外圆柱母线的变动量Δ为该直线的形状误差。

形状误差和位置误差简称为形位误差。

2、形位公差—为了限制形位误差而设置的。

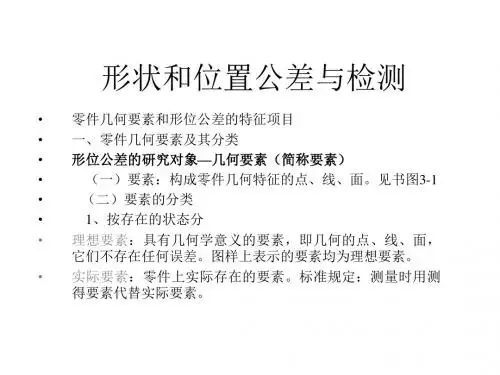

形位公差研究对象为零件上的几何要素（点、线、面），研究问题即为零件几何要素本身的形状精度和有关要素之间的位置精度问题。

二、形位公差标准《形状和位置公差》国家标准共四个文件，规定了14个形状和位置的公差项目，如表24—1所示项目名称、符号。

还规定了标注方法、形状和位置误差的评定方法、检测方法、各项公差值的表格等。

三、形位公差的标注：采用框格代号标注:包括项目符号、框格和指引线、数值和其它有关符号、基准符号。

1.被测要素的标注方法采用框格标注，用带箭头的指引线指向被测要素，指引线引出端必须与框格垂直，箭头指向公差带的直径或宽度方向。

公差框格分成两格或多格，左起第一格填写公差符号，第二格填写公差值及有关符号，从第三格起按基准顺序填写基准字母。

如图24—2所示。

A：区分被测要素是轮廓要素还是中心要素。

当被测要素是轮廓要素是，箭头指在可见轮廓线上或其引出线上，如图24-3a；当被测要素为中心要素时，指引线的箭头应与该要素的尺寸线对齐，如图24-3b；当被测要素为单一的中心要素或多要素的组合，如公共轴线、公共平面，则箭头可直接指在中心要素上，如图24-3c。

B：区分公差带的箭头指向是公差带宽度方向还是直径方向。

图24-3a、c指引线的箭头指向公差带的宽度方向，形位公差值框格中只标注出数值；而图24-3b指引线的箭头指向公差带的直径方向，形位公差框格中，在数值前加注“ ”。

2.基准要素的标注方法：对于有方向或位置要求的要素，在图样上必须用基准符号或基准代号表示被测要素与基准要素之间的关系。

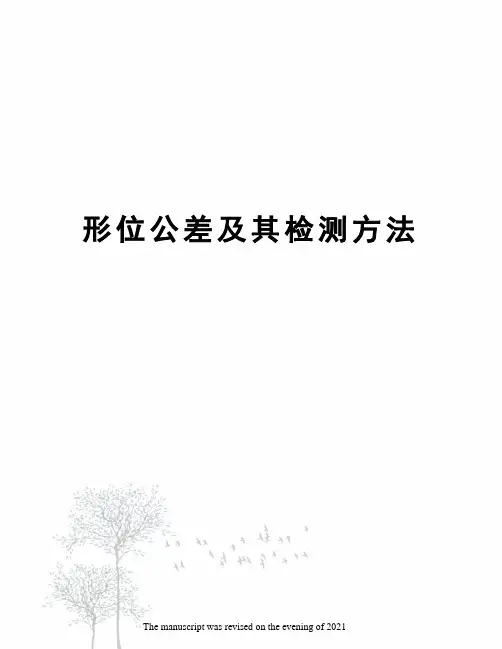

形位公差及其检测方法 The manuscript was revised on the evening of 2021形位公差及其检测方法一、概念：定义：形状公差：单一实际要素形状所允许的变动全量。
