三效强制循环蒸发器
1 蒸发
蒸发是使含有不挥发性溶质的溶液沸腾汽化并移出蒸汽从而使溶液中溶质的浓度提高的单元操作111蒸发的两个基本过程蒸发两个基本过程的两个必要组成部分是加热料液使溶剂水沸腾和不断除去汽化产生的水蒸气一般前一部分在蒸发器中进行后一部分在冷凝器中完成工程上蒸发过程只是从溶液中分离出部分溶剂而溶质仍留在溶液中因此蒸发操作即为一个使溶液中的挥发性溶剂与不挥发性溶质的分离过程由于溶剂的汽化速率取决于传热速率故蒸发操作属传热过程蒸发设备为传热设备但是蒸发操作与一般传热过程比较有以下特点：
1.传热性质属于壁面两侧流体均有相变化的恒温传热过程；
2.溶液性质热敏性腐蚀性结晶性结垢性泡沫粘度等；
3.溶液沸点升高当加热蒸气一定时蒸发溶液的传热温度差要小于蒸发纯水的温度差；
4.泡沫挟带二次蒸气中带有大量泡沫易造成物料损失和冷凝设备污染；
5.能源利用二次蒸气的利用是蒸发操作中要考虑的关键问题之一；
6.能源利用蒸发时产生大量二次蒸汽如何利用它的潜热是蒸发操作中考虑的关键问题之一。
2 影响因素
影响蒸发快慢的因素温度湿度液体的表面积液体表面上的空气流动等水由液态或固态转变成汽态逸入大气中的过程称为蒸发而蒸发量是指在一定时段内水分经蒸发而散布到空中的量通常用蒸发掉的水层厚度的毫米数表示水面或土壤的水分蒸发量分别用不同的蒸发器测定一般温度越高湿度越小风速越大气压越低则蒸发量就越大反之蒸发量就越小12蒸发设备121蒸发器蒸发器实质上是一个换热器主要由加热室和蒸发室两部分组成加热室向液体提供蒸发所需要的热量促使液体沸腾汽化蒸发室使气液两相完全分离加热室中产生的蒸气带有大量液沫到了较大空间的蒸发室后这些液体借自身凝聚或除沫器等的作用得以与蒸气分离通常除沫器设在蒸发室的顶部122蒸发器分类蒸发器按操作压力分常压加压和减压3种按溶液在蒸发器中的运动状况分有循环型沸腾溶液在加热室中多次通过加热表面如中央循环管式悬筐式外热式列文式和强制循环式等单程
型沸腾溶液在加热室中一次通过加热表面不作循环流动即行排出浓缩液如升膜式降膜式搅拌薄膜式和离心薄膜式等直接接触型加热介质与溶液直接接触传热如浸没燃烧式蒸发器蒸发装置在操作过程中要消耗大量加热蒸汽为节省加热蒸汽可采多效蒸发装置和蒸汽再压缩蒸发器。
3 组成：
强制循环蒸发器由换热室和结晶蒸发器两大部分组成；通过一台循环泵,液体在列管中循环，在高于正常液体沸点压下加热至过热。进入分离器后，液体的压力迅速下降导致部分液体闪蒸，或迅速沸腾。蒸发产生的二次蒸汽进入下一效蒸发器加热或进入冷凝器冷凝。浓缩液被循环泵送至盐分离器，在盐分离器内实盐水有效分离。
强制循环蒸发器是我公司开发研制的高效节能浓缩结晶设备，该设备在真空低温条件下运行，具有料液流速快、蒸发快、不易结垢等特性。强制循环蒸发器可分为单效、双效及多效蒸发器。
应用范围:
适用于易结垢液体、高粘度液体，作为多效蒸发装置中的高浓缩器。
强制循环蒸发器非常适合用作盐溶液的结晶蒸发器。
强制循环蒸发器由各效加热室、蒸发结晶室、冷凝器、循环泵、真空及排水系统、气液分离室、二次蒸汽闪蒸罐、盐分离器、操作平台、检测仪表及电气仪表控制柜及阀门及管道系统等组成。
强制循环蒸发器的特点：
1、全套系统设计合理美观、运行稳定、高效节能，蒸汽耗量低；浓缩比大，强制循环式，使粘度较大的料液容易流动蒸发，浓缩时间短；
2、特殊设计经简单操作可实现切换改效，以适应不同产品的生产；
3、蒸发温度低，热量得到充分利用，料液受热温和，适用于热敏性物料的浓缩；
4、蒸发器通过强制循环，在管内受热均匀，传热系数高，可防止干壁现象；
5、料液进入分离器再分离，强化了分离效果，使整体设备具有较大的操作弹性；
6、整套设备结构紧凑，占地面积小，布局简单流畅，代表了大型成套蒸发设备的发展方向；
7、连续进出料，料液液位与所需浓度可实现自控
强制循环蒸发器的型号及处理量：
单效强制循环式蒸发器：水份蒸发量(L/h)：1000、1500、2000；
双效强制循环式蒸发器：水份蒸发量(L/h)：4000、5000、8000；
三效强制循环式蒸发器：水份蒸发量(L/h)：6000、8000、12000、15000、18000、36000；
石家庄博特环保科技有限公司0311--85355208
一、蒸发器选型 三效逆流强制循环式结晶蒸发器 1、2、3效强制循环，一效带结晶釜 二、蒸发器特点 1 采用热泵技术、降低蒸汽消耗量。 2分离器顶部配置高效除沫装置，避免物料泡沫夹带导致跑料。 3采用强制循环，具有传热系数高、蒸发强度大、防止结焦及堵管等优点，尤其适用于蒸发过程中可能产生晶体的物料。 4出料旋流装置：可最大限度提高出料液固含量、减少母液回流量、提高蒸发效率。 5末效蒸汽用于预热原料、加喷淋系统、降低能耗。 6采用液位自动化控制、自动进料、冷凝水自动排放，节省人力资源。 三、工艺流程及控制系统简述 1、物料走向： （1）原料通过进料泵进入三效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。 （2）末效物料经3-2效循环泵进入二效分离器、然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。 （3）二效物料经2-1效循环泵进入一效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的，浓液进入结晶釜，经过冷却结晶、离心分离后，母液打到三效分离器继续蒸发。 2、蒸汽走向： 锅炉来生蒸汽，在分气缸中生蒸汽的压力采用蒸汽自动调节阀来调节至0.4-0.6mpa，进入第一效加热器作为热源，第二效分离器产生的二次蒸汽进入第三效加热器作为热源，第三效产生的二次蒸汽进入预热器、冷凝器后冷凝成水排出。各效加热器、分离器的压力由冷凝器串联的真空泵来控制。 3、冷凝水走向： 生蒸汽进入第一效蒸发器放热后冷凝成冷凝水，由于冷凝水温度还比较高，为了回收显热，将第一效冷凝水经一U形管进入第二效加热器，经过闪蒸，回收潜热。将第二效蒸汽产生的冷凝水经一U形管进入第三效加热器，经过闪蒸，回收潜热。第三效加热器加热夹套中的冷凝水经一U形管进入冷凝器经冷凝器水泵排出、U形管的作用是动态密封、三台加热器及冷凝器中的冷凝水由一台冷凝水泵排出。 4、不凝气走向： 二次蒸汽中往往带有少量的不可凝气体，不可凝气体来源有二：（1）料液中带入的（2）负压操作下外界渗漏进入的。虽然带入量不大，但长期使用积累后，可在冷凝侧的局部形成较高的局部浓度，如加热室积存1kg不凝气体，导致传热速率明显下降60%。本蒸发系统在各效加热室设有专用的不凝气体排出口，因此在蒸发过程中必须随时打开各效加热室不凝性气体阀门，进行定期排出，以提高传热效率。 Ps：为确保设备稳定运行，仅仅有冷凝器的冷却水产生的真空是远远不够的，我们还配置有真空泵，确保整套装置在负压状态下平稳地运行。 5、自动控制部分： a进料 （1）以三效分离器液位为输入信号，输入控制三效电动阀开关，高关低开； （2）以二效分离器液位为输入信号，输入控制二效电动阀开关，高关低开： （3）以一效分离器液位为输入信号，输入控制一效电动阀开关，高关低开。
做客专家：南京金日制药装备有限公司高级工程师陈晓东 本期议题：双效浓缩器具有节能优势 浓缩工段对于制药企业来说是能耗的重头。在很多企业，其能耗要占到企业蒸气总消耗的60%以上。目前，有不少制药企业在浓缩工段仍使用单效浓缩器，这是很不经济的。据估算，双效浓缩器比单效浓缩器节省蒸气消耗45%以上，节约冷却用水47%以上，而且也可减少对环境的污染。 ■单效浓缩设备能耗大探因 单效外循环浓缩器装置主要是由加热器、蒸发器、冷凝器、冷却器和受液罐组成。需要浓缩的料液通过加热器的管程受蒸气加热达到沸点温度，经上升管由切线方向进入蒸发室迅速蒸发。其中未经汽化、比重较大的液滴受离心力的作用而被甩到器壁上，从而在重力的作用下，下落到蒸发器下部，由于蒸发器与加热器是通过下降管互相连接的装置，故未能蒸发的液体又通过下降管回到加热器中再被加热，如此循环加热蒸发，使得溶液中的溶媒不断汽化被带出，使溶液中的溶质浓度不断升高，最终达到所需要的浓度。而已经汽化的溶媒蒸气则从蒸发器上口通过捕沫器进入冷凝器被冷凝成液体再进入下方的接收器中，根据需要可以回收利用。 这里的能源消耗主要是两个方面：一是在加热器内用于加热稀溶液使溶液中溶媒蒸发所消耗的生蒸气；另一个就是使已经汽化的溶媒蒸气再冷凝成溶媒液体时，在冷凝器中所需要的冷却水。前者需要供给热量，而后者需要带走热量。被加热的溶液所产生的溶媒蒸气含有大量的热能，在这里不但没有得到利用，相反还要消耗大量的冷却水来冷却它。产量越大，即蒸发量越大，供给的热量越多，所需的蒸气就越多，而同时所消耗的冷却水也越多。这就是单效浓缩器能耗大的原因所在。 ■双效浓缩器节能原因探究
三效强制循环蒸发器 1 蒸发 蒸发是使含有不挥发性溶质的溶液沸腾汽化并移出蒸汽从而使溶液中溶质的浓度提高的单元操作111蒸发的两个基本过程蒸发两个基本过程的两个必要组成部分是加热料液使溶剂水沸腾和不断除去汽化产生的水蒸气一般前一部分在蒸发器中进行后一部分在冷凝器中完成工程上蒸发过程只是从溶液中分离出部分溶剂而溶质仍留在溶液中因此蒸发操作即为一个使溶液中的挥发性溶剂与不挥发性溶质的分离过程由于溶剂的汽化速率取决于传热速率故蒸发操作属传热过程蒸发设备为传热设备但是蒸发操作与一般传热过程比较有以下特点： 1.传热性质属于壁面两侧流体均有相变化的恒温传热过程； 2.溶液性质热敏性腐蚀性结晶性结垢性泡沫粘度等； 3.溶液沸点升高当加热蒸气一定时蒸发溶液的传热温度差要小于蒸发纯水的温度差； 4.泡沫挟带二次蒸气中带有大量泡沫易造成物料损失和冷凝设备污染； 5.能源利用二次蒸气的利用是蒸发操作中要考虑的关键问题之一； 6.能源利用蒸发时产生大量二次蒸汽如何利用它的潜热是蒸发操作中考虑的关键问题之一。 2 影响因素 影响蒸发快慢的因素温度湿度液体的表面积液体表面上的空气流动等水由液态或固态转变成汽态逸入大气中的过程称为蒸发而蒸发量是指在一定时段内水分经蒸发而散布到空中的量通常用蒸发掉的水层厚度的毫米数表示水面或土壤的水分蒸发量分别用不同的蒸发器测定一般温度越高湿度越小风速越大气压越低则蒸发量就越大反之蒸发量就越小12蒸发设备121蒸发器蒸发器实质上是一个换热器主要由加热室和蒸发室两部分组成加热室向液体提供蒸发所需要的热量促使液体沸腾汽化蒸发室使气液两相完全分离加热室中产生的蒸气带有大量液沫到了较大空间的蒸发室后这些液体借自身凝聚或除沫器等的作用得以与蒸气分离通常除沫器设在蒸发室的顶部122蒸发器分类蒸发器按操作压力分常压加压和减压3种按溶液在蒸发器中的运动状况分有循环型沸腾溶液在加热室中多次通过加热表面如中央循环管式悬筐式外热式列文式和强制循环式等单程
三效减压强制循环蒸发设备 操 作 说 明 书

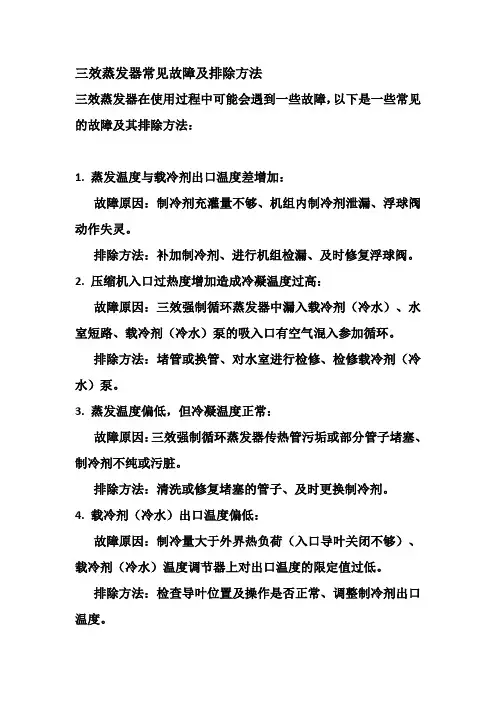

目录 一、设备简介....................................................................... - 3 - 二、设备工艺介绍 ............................................................... - 6 - 三、操作规程....................................................................... - 8 - 四、故障分析..................................................................... - 13 - 附图： 工艺流程图
1、设备生产厂家：陕西长城长食品工业有限公司 2、设备名称：三效卧式强制循环蒸发器 3、设备型号：SWQZ-Ⅲ-1500型 4、设备参数
6、设备特性简介 （1）加热室 各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。各效均装置冷凝水管口。 （2）分离器 各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。（3）预热器 预热器为列管式预热器，卧式安装。预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。 （4）冷凝器 冷凝器为间接表面接触式冷凝器，卧式安装。以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。
单效外循环浓缩器使用维护操作规程 1.目的：建立一个单效外循环浓缩器使用维护操作规程。 2.范围：适用于单效外循环浓缩器的使用维护操作。 3.责任；车间主任、维修人员、岗位操作人员对本规程的实施负责。 4.结构：单效外循环浓缩器由加热室、蒸发室、水冷凝系统三部分组成。 5.工作原理： 蒸汽进入加热室，在真空的作用下，在加热室与蒸发室之间形成循环，雾化产生的水蒸汽进入冷凝器经循环水冷却，进入储水罐，最后排放掉，蒸发量与温度、真空度有关，应随时调整真空度、温度至规定范围使设备达到最大浓缩量。 6.使用操作程序： 6.1浓缩操作 6.1.1操作前检查：检查冷凝水是否循环，蒸汽压力是否在0.09～0.3Mpa之间；真空泵是否可以正常开启；蒸汽阀、进液阀、排空阀等阀门是否可以正常开启关闭，蒸发器及视镜是否完好，是否有泄漏。 6.1.2开冷凝水：循环水泵开启后，打开冷凝器旁循环水进水口处小阀门，检查循环水是否开通。 6.1.3上药液：先将药液从贮罐打入高位计量罐； 6.1.4开启真空：开启真空泵，真空度控制在0.04Mpa～0.08Mpa之间： 6.1.5进液:打开进液阀匀速加入药液，使液面达到下视镜下沿位置，关闭进液阀； 6.1.6通蒸汽：蒸汽压力不超过0.3Mpa。 6.2加热浓缩： 6.2.1先使排空阀完全关闭，使真空度在-0.07Mpa左右，逐渐开启蒸汽，待药液沸腾时稳定蒸汽压力； 6.2.2浓缩的最佳状态时温度在60～70℃之间，真空度在控制在-（0.06～0.08）Mpa 之间，蒸汽压力不超过0.1Mpa； 6.2.3浓缩过程当液面低于下视镜下沿约10cm时开启进液阀补液，至视镜下沿时关闭进液
您的满意是我们最大的心愿 2吨氯化钠三效结晶蒸发器 技 术 方 案 温州贝诺机械有限公司 地址：温州市滨海园区二道588号日运工业园 邮编：325025 电话：8 传真：9 网址： Email: beinuo＠https://www.doczj.com/doc/1c15337739.html, 2014年7月25日
1. 企业简介 温州贝诺机械有限公司是一家集设计、开发、制造、设备安装调试、销售及售后服务于一体的机械专业化企业。公司始创于1985年，经过多年发展，公司现拥有占地15000 平方米花园式、智能化的工业园区。 公司通过了ISO9001 ：2000 国际质量管理体系认证，产品通过CE认证，被中国农业银行评为四星级信用企业，浙江省政府认定：“中小型科技企业”、当地政府授予：“优秀企业”、龙湾慈善总会授予：“扶贫济穷、心系慈善”称号、中国食品机械设备网授予：“重质量、守信誉双保障优质企业”。 公司先后引进日本、台湾等国内外拉管生产线两套、抛光机、等离子切割机、起重行车、大型卷板机、折弯机，风割、数控车床、焊接设备等设备组成两条设备生产线。公司通过多年对蒸发、结晶设备的积淀和持续性的国内外技术专家、客户合作，充分掌握国内外蒸发、结晶设备最先进的技术、工艺和生产经营理念。依托原国家科学技术进步奖评审委员孔教授，使得“贝诺”结晶设备在低温蒸发浓缩、连续结晶技术方面取得行业领先地位；并在发展过程中形成了针对自身工艺、技术特点的针对性质量检验体系，确保了贝诺产品的卓越品质。营销战略上向美国、埃及、菲律宾、印度尼西亚等国家远洋跋涉、国际市场进军，气魄非凡的市场运作和发展令人瞩目，也使得贝诺机械无可厚非地跻身于中国蒸发、结晶设备的领先行列，“中诺”品牌更是深得客户信赖！ 市场不变的法则是永远在变，贝诺坚持服务顾客，从适应市场走向创新市场，为客户提供广阔的产品选择空间，全力推出各种不同功能的蒸发器和结晶设备；专业生产用于：食品、乳品、果酱、果汁、化工等产品的有多效降膜蒸发器、多效升膜式蒸发器、多效强制循环式蒸发器、单、双螺带式搅拌冷却结晶器、生长型蒸发结晶器、负压结晶器（罐）、刮板式薄膜浓缩器、外加热式循环浓缩器、中央循环管式浓缩器，盘管式单效浓缩器、夹套加热式带搅拌浓缩器以及饮料、啤酒、生物发酵、精细化工等工程成套设备及其它配套设备如全自动CIP清洗系列、自动化控制系统等设备。产品严格按照国家标准、化工部标准、行业标准等多种标准进行设计制造，所生产设备符合行业领域标准要求；至今已有600多套蒸发器、连续结晶器和1000多台套提取、浓缩、反应釜、调配罐、CIP、酒精回收、发酵、饮料生产线等设备产品在国内外市场使用。并且，公司设置了机加车间、拉管车间、锻造车间，已具备从生产主体设备到所有附属配套设备（包括各种钢管、卫生泵、阀门、法兰管件等）等系列产品的生产能力，这样使产品质量和生产周期得到了更有效的控制和提升！ 您的满意是我们最大的心愿，不断努力提升自己的软硬实力，为客户提供高附加值的产品和服务！公司本着“以质量求生存、以信誉求发展”的经营理念，董事长孔正华与您携手同创贝诺辉煌明天！
多效蒸发器经典问答 2010-03-20 21:24 问： 1、多效蒸发器用来处理含氯化钠12%的废水，pH为1左右，请问采用何种材质的比较好，如果调pH的话，调到多少比较合适，需要采用的材质有哪些？欢迎各位还有发表高论。 2、再问下，如果采用多效蒸发的话，一般进蒸发器的料液温度控制在多少比较经济？不知道有对此做过分析的吗？ 答： 1、氯化钠在浓缩过程中容易结晶，因此在选用带强制循环方式外循环蒸发器。由于蒸发浓缩处理的溶液中氯离子含量较高，且为酸性，因此加热器选用双相不锈钢材料才能满足生产要求。但为了降低成套设备的造价，可选用部份石墨材料和316L材料的设备。 2、在多效蒸发器系统，设置有预热器，利用一效或三效蒸发的热对进料进行预热，可以不限进行预热。 3、具体设备选型及材质如下 （1）一效加热器由于蒸发温度最高，选用石墨加热器。二效和三效加热器采用列管式加热器，二、三效加热器管程及管板材质采用选用双相不锈钢，壳程材质304/8mm的不锈钢材料。 （2）蒸发器：蒸发器采用316L不锈钢材料。设有人孔、视孔、温度计、真空表等装置。 （3）预热器：预热器为列管式加热，管程及管板材质为双相不锈钢材料，壳程材质：304/6mm的不锈钢材料。 （4）进料泵：采用材质为氟塑料的泵为进料泵。 （5）循环泵、循环出料泵： 循环泵、循环出料泵，要求密封良好，耐温，保证在负压状态下，能使高浓度物料或结晶物料连续出料工作，材质为氟塑料。 （6）冷凝器：采用321不锈钢材料。 （7）液封槽：采用碳钢材料。 （8）真空机组：采用的水喷射真空机组，加变频控制。 （9）冷却结晶器：把出料温度降低，同时更多地结晶，材料选用氟塑料。（10）工艺配件：工艺管道采用316L/氟塑料不锈材质。 问：在使用多效并流蒸发器浓缩物料时，应如何控制进料？一效物料进入二效蒸发器时，应如何调节流量？在设计多效蒸发器浓缩物料时，应注意哪些问题？
1.强制循环蒸发器简述 强制循环蒸发器是依靠外加力循环泵使液体进行循环。它的加热室有卧式和立式两种结构，液体循环速度大小由泵调节。强制循环蒸发器可分单效、双效、三效、四效及多效强制循环蒸发器。 强制循环蒸发器真空浓缩设备是我公司开发研制的高效节能浓缩设备，该设备在真空低温条件下运作，具有料液流速快、蒸发快、不易结垢等特性。蒸发器根据分离室循环料液进出口的位置不同，它又可以分为正循环强制蒸发器及逆循环强制蒸发器，循环料液进口位置在出口位置上部的称为正循环，反之为逆循环。逆循环强制蒸发器具有更多优点，是依靠外加力——循环泵使液体进行循环。 2.强制循环蒸发器的系统结构组成结构：各效蒸发器、各效分离器、冷凝器、循环泵、效间泵、真空及排水系统、操作平台、电器仪表控制柜及阀门、管路等系统组 成。 3.强制循环蒸发器关键部件说明 1）.加热室：换热管是蒸发器最重要的热负荷元件，直接决定了蒸发器的热效率和使用寿命。 a.蒸汽采用多流道进入加热室，我公司自行设计的特殊装置，有效避免了高速蒸气流对加热管的冲击。 b.蒸发管束在管板上的排列均匀分布，提高蒸汽的热效率。 c.加热室内设置特殊化的装置，有效克服蒸发管的振动并延长蒸汽停留时间有利于传热。 d.可排放加热室内不凝性气体。 2）.蒸发分离结晶室：蒸发室为直立筒体，下部为锥形底以利晶浆排出。二次蒸汽由顶部排出，经除沫器除沫后进入汽液分离器进入冷凝器，蒸发室锥形底部与循环泵连接。 3）.除沫器：主要作用是防止蒸发过程中形成之细微液滴，被二次蒸汽夹带逸出。对汽液进行分离，可减少料液的损失，同时防止污染管道及冷却水。 4）.强制循环泵:是根据流体在换热管内流动状态、传热效率、以及阻力计算等要求，由我公司工艺人员提出的技术条件而加工的强制循环蒸发专用泵。 4.强制循环蒸发器性能 1）.全套系统设计合理美观、运行稳定、高效节能，蒸汽耗量低；浓缩比大，强制循环式，使粘度较大的料液容易流动蒸发，浓缩时间短； 2）.特殊设计经简单操作可实现切换改效，以适应不同产品的生产； 3）.蒸发温度低，热量得到充分利用，料液受热温和，适用于热敏性物料的浓缩；4）.蒸发器通过强制循环，在管内受热均匀，传热系数高，可防止“堵管”现象；5）.料液进入分离器再分离，强化了分离效果，使整体设备具有较大的操作弹性；6）.整套设备结构紧凑，占地面积小，布局简单流畅，代表了大型成套蒸发设备的发展方向； 7）.连续进出料，料液液位与所需浓度可实现自控；

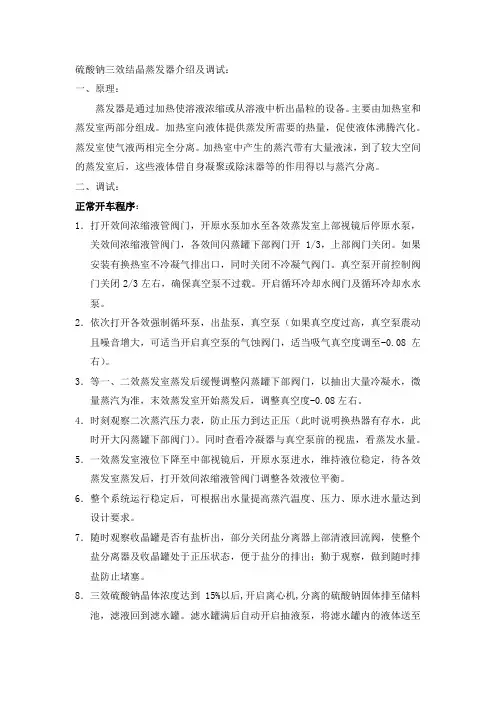

三效浓缩蒸发器操作规程 1目的 规范员工的操作技能，提高员工的操作水平，保证设备正常运转 2适用范围 适用于三效浓缩蒸发器 3编写依据：《三效浓缩蒸发器说明书》 4职责 4.1本生产岗位操作工严格按本规程执行 4.2车间负责人负责监督检查规程的严格执行，对执行情况负责 5内容： 5.1准备 5.1.1确认所需浓缩物料准备足够，并处于储罐待浓缩状态5.1.2确认锅炉所产蒸汽充足，并能满足本次生产的全过程5.1.3确认冷却水供应充足并温度适宜，冷却塔所用设备处于正常运行状态
5.1.4确认三效各分离器破空阀、所有泵前排污阀处于关闭状态 5.1.5确认真空泵冷却水打开适宜状态（开1/3为宜），各效泵冷却水阀门处于开启状态，并保证各效泵冷却密封水充足，检查冷却水出口有冷水流出（在冷却水未开启前禁止开启设备） 5.1.6对所需浓缩物料打入平衡槽适量，准备浓缩 5.2开机操作 5.2.1开机顺序：真空泵——进料泵——一效循环泵——二效循环泵——三效循环泵——出料泵（同时打开蒸汽阀）——冷凝水泵 5.2.2开启真空泵，当三效分离器真空度达到0.08MPa时，微开蒸汽主阀门，并将分气缸底部的阀门打开，排净冷凝水（注：若此时遇情况关闭真空泵、或者真空度在0.06MPa以上时，再开启真空泵时必须先打开真空泵放气阀，待真空泵开启后放水完毕再关闭放气阀）
5.2.3观察各效真空度，当达到0.09MPa时，要微开进料泵的回流阀，系统会自动开启进料泵，料液经预热器进入一效分离器，并观察料液流量（现定7方/小时左右），一二三效循环泵及出料泵、冷凝水泵相续自动开启。（注：同时观察各 分离器内是否有物料流入，若没物料流入，立即停止该效循环泵以及后到工序的所有泵。观察视镜待有物料流入后再开启该效泵。系统自动运行时要想开启该泵首先要变“自动”为“手动”，开启该泵后要立即再变回“自动”，后续泵就会按程序自动开启。若超过系统设定时间还应手动开启该泵下一工序泵再立即改为“自动”状态） 5.2.4在系统自动运行过程中，当出料泵开启后要立即开启分汽阀，再缓慢开启蒸汽主阀门向一效蒸发器加蒸汽，缓慢的使一效蒸发器升温到75——80摄氏度，此时适量调节蒸汽主阀门，使一效蒸发器温度稳定在此温度之间。 5.2.5系统运行时，要正确填写设备运行记录，字迹清晰，不得涂抹。如果三效分离器温度偏低时，应调小循环水量；温度偏高时，应加大循环水量。使三效分离器温度始终保持在45——55摄氏度 5.2.6一效加热时，负压不得低于0.01MPa，低于0.01MPa时，调小蒸汽阀门。如果低于0MPa，会出现设备超压
化工原理课程设计－－－蒸发器设计（二） 默认分类2007-07-20 14:30:43 阅读3037 评论2 字号：大中小订阅 第二章蒸发器工艺计算 (请尊重版权，谢绝转载) 第一节流程图及对设计流程图的说明 1.1 蒸发操作流程的确定 蒸发装置流程是指多效蒸发器中蒸发器的数目及其组合排列方式,物料和蒸汽的流向,以及附属设备的安排等.多效蒸发器的流程根据加热蒸汽与料液的流向不同可以分为并流、逆流、平流及混流四种。 1.1.1 一般情况下，生产中通常用并流。如图2-1所示。并流操作，料液在效间的传输可以利用各效间的压差进行，而不用另外用泵来传输。同时由于效间沸点依次降低，前一效的料液进入后一效时，会因过热而自动发生蒸发。但是并流操作也有自己的缺点。各效的压力差依次减小，温度也依次减小，而料液的浓度依次升高，黏度依次增大，这对料液的传输不利。特别是对于高黏度的料液不宜采用并流方式进料。 1.1.2 逆流流程料液由末效加入，依次用泵送入前一效，随着料液浓度升高温度也越高。依次各效间黏度相差不是太大，传热系数变化也不是很大。逆流加料适合于黏度随浓度变化较大的料液，而不适宜热敏性物料的蒸发。 1.1.3 平流操作适合于有结晶析出的物料,或用于同时浓缩两种以上的水溶液体系.如图2-2所示。 1.1.4混流操作是在各效间兼用并流和逆流的加料方法，其具有并流和逆流的有点，同时克服了他们的缺点，但是操作比较复杂。 鉴于糖汁是热敏性料液，不宜采用逆流；其出效黏度变化也比较小，在并流能满足的情
况下，为了操作简便和经济，设计管路比较繁琐,其操作比较复杂，一般情况也不采用混流。从以上又知道，平流不合适于糖汁的蒸发。所以选择并流比较经济。 1.2. 蒸发效数的确定 采用多效蒸发的目的在于充分利用热能。通过二次蒸汽的再利用，减少蒸汽的消耗量，提高蒸汽的经济性。但是并不代表效数越多越好，其还受到经济和计算因素的限制，因此在确定效数时，应该综合考虑设备费用和操作费用总和最小来确定最合适效数。表2-1表示不同效数蒸发过程的单位蒸汽消耗量，可以借此作为选效参考。 表2-1 不同效数蒸发过程的单位蒸汽消耗量（㎏蒸汽/㎏水）[1] 在蒸发操作中,为保证传热的正常进行,每一效的温差不能小于5~7℃,对于电解质,采用2~3效,对于非电解质,采用4~6效.糖汁溶质属于非电解质,我们采用4效,以利于确保每一效的加热面积相同。 1.3流程图及对设计流程图的说明 1.3.1从以上分析，可以确定蒸发的流程图，并加以对其的说明。流程图如图2-3所示（也可参见附录1）： 1.3.2 该蒸发流程采用四效并流工艺流程，料液和蒸汽从一效进效，每效的出效蒸汽（二效蒸汽）进入下一效继续进行加热蒸发，依次这样进行直到四效，每一效的二次蒸汽根据具体情况进行抽汽，抽汽方案具体见后面分析。出四效的二次蒸汽经冷凝罐冷凝，冷凝液向下排出，不凝性气体直接排空。 第二节蒸发器类型选择 2.1由于生产要求的不同，蒸发设备有多种不同的结构型式。对常用的间壁传热式蒸发器，按溶液在蒸发器中的运动情况，大致可分为以下两大类： 2.1.1单程型蒸发器 特点：溶液以液膜的形式一次通过加热室，不进行循环。 优点：溶液停留时间短，故特别适用于热敏性物料的蒸发；温度差损失较小，表面传

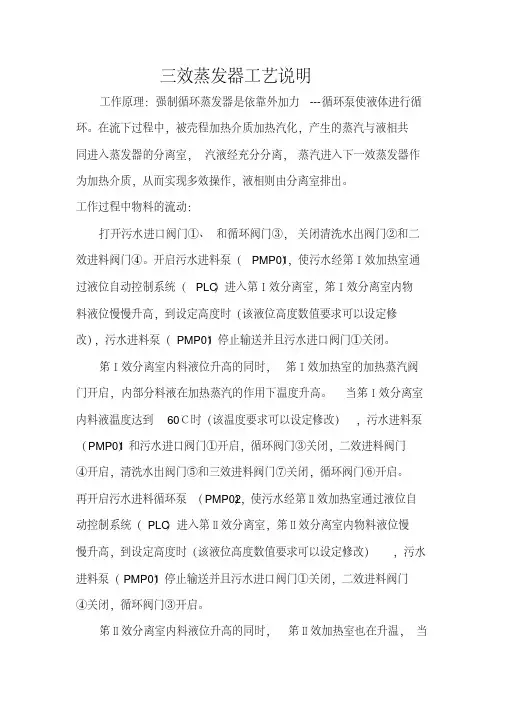

三效蒸发器工艺说明 工作原理：强制循环蒸发器是依靠外加力---循环泵使液体进行循环。在流下过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。 工作过程中物料的流动： 打开污水进口阀门①、和循环阀门③，关闭清洗水出阀门②和二效进料阀门④。开启污水进料泵（PMP01），使污水经第Ⅰ效加热室通过液位自动控制系统（PLC）进入第Ⅰ效分离室，笫Ⅰ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭。 笫Ⅰ效分离室内料液位升高的同时，笫Ⅰ效加热室的加热蒸汽阀门开启，内部分料液在加热蒸汽的作用下温度升高。当笫Ⅰ效分离室内料液温度达到60℃时（该温度要求可以设定修改），污水进料泵（PMP01）和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和三效进料阀门⑦关闭，循环阀门⑥开启。再开启污水进料循环泵（PMP02），使污水经第Ⅱ效加热室通过液位自动控制系统（PLC）进入第Ⅱ效分离室，笫Ⅱ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。 笫Ⅱ效分离室内料液位升高的同时，笫Ⅱ效加热室也在升温，当
