醋酸工艺流程 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
1．1 公司生产工艺、装置、储存设施等基本情况： 醋酸工艺流程图及简述： 醋酸生产流程简述： 酒精氧化：95%原料酒精和本车间回收的76%酒精在配料槽内混合配比成84±%稀酒精，配料酒精经蒸发锅加热送入氧化炉，在555±5℃高温和电解银催化剂作用下反应生成乙醛气体，反应混合气体经冷凝后进入吸收塔，被一次水吸收后得到8-10%左右的稀乙醛。 乙醛精制与酒精回收：稀乙醛经泵加压进入乙醛精馏塔精馏，控制塔顶温度在45±2℃，压力，塔顶采出得纯乙醛。塔釜温度控制在121±3℃，物料自行压入酒精回收塔精馏，塔顶温度控制在90±5℃塔顶采出约76%酒精供酒精氧化工序配料使用，塔釜温度控制在110±3℃范围内，废水经塔釜排出。 乙醛氧化：乙醛经计量泵加压后进入氧化塔，与来自空压的压缩空气在温度50~80℃、压力~和一定量醋酸锰催化作用条件下反应生成粗醋酸。粗醋酸由氧化
塔上部出料口排至粗醋酸贮槽，未反应的乙醛由塔顶经冷凝器冷凝分离后，液体回流至氧化塔塔底，尾气经进入鼓泡吸收器进一步吸收后排入大气。 醋酸精制：粗醋酸经高沸锅蒸发将重组份醋酸锰分离，高沸蒸发锅温度控制在120±2℃，高沸锅底部醋酸锰排入乙醛氧化工序的锰循环槽循环使用。顶部轻组份进入浓缩精馏塔，塔釜温度控制在123±3℃，塔釜醋酸连续定量的排入成品蒸发锅，在120±2℃条件下蒸馏冷凝后得醋酸进入成品计量槽，经分析合格后放入成品大罐。塔顶温度控制在100±2℃，塔顶采出的稀酸进入计量槽，经计量后放入稀酸大罐。
布尔顿（中国）紧固件有限公司 三效蒸发器操作说明书 2018/06
一、设备主要组成部分及功能
主要设备功能 1污水加热器：位于平台下半部分的加热器，其内部构造基本相同，由导热油给一效加热器加热至沸腾，产生的蒸汽作为二效加热器的热源。同理，二效产生的蒸汽亦是三效加热器的热源，污水在加热器中换热不蒸发；2气水分离器：废水在加热器中在高于正常液体沸点压力下加热至过热。加热后的液体进入气水分离器后，废水的压力迅速下降导致部分废水闪蒸，或迅速沸腾。废水蒸发后的蒸气进入二效加热器作为动力蒸气对二效蒸发器进行加热，未蒸发废水和盐分暂存在气水分离室；3加料泵：给加热器补充水源；4循环泵：防止浓缩物在加热管壁糊管，每次运行时打开3-5分钟即可； 5导热油加热器：是设备唯一的动力热源，里面包含5套加热系统，及温控系统，用QB320型号导热油为媒介为设套设备提供热源，每次设备开机前首先要将加热系统打开。6列管冷凝器：作为设备的冷却系统，由泵循环水泵连接至降温塔，为整套设备提供降温作用，将污水中蒸发出来的水蒸气冷凝成蒸馏水供车间回用。 7冷凝蓄水罐：污水蒸发后生成的冷凝水水收集罐 8污水进料口：设备污水总进料口，首先进到三效蒸发器在其次呦加料泵向前面补料 9物料降温器：当污水蒸发到达排放的浓度后，由泵打入物料降温器，通入循环水给浓缩液降温，冷却3-4分钟后排入浓缩物收集桶内。
蒸发器安全操作流程 设备运行前熟悉各个部分功能及电控柜操作系统 （一）检查设备：检查导热油液位要超过加热棒，并触及温度探头；检查设备汽水分离液位，循环水等无遗漏、缺水现象。 （二）启动5个加热系统则待油温超过90 度，开启导游热循环泵，，然后打开循环水 泵，与此同时打开真空泵。 通过真空泵或加料泵来调节汽水分离液位， 打开污水进料口（8）（三效分离器液位至中 视窗口，一效二效液位调制上玻璃视窗口靠 下的位置）。液位调整好后关闭进料阀门。（注明：由于水中含乳化剂等去油成分比较多，蒸发状态泡沫比较大，故此污水液位不宜过高，使用过程中通过排气阀喷加消泡剂，）（三）待一效分离器温度到达90度时候通过排气阀（16），调节一效负压0.00-0.02之间。通过调节负压来保证分离室一直处于沸腾状态，这样的话可以更好的为二效加热器输送热源。调节二效负压至0.04-0.06之间，二效分离室会在75-83度之间沸腾。三效负压调节0.06-0.085温度在55-65度之间沸腾。（注意：此过程注意观察玻璃视窗，防止压力过高，污水瞬间生成气泡，污染冷凝水）随着温度的升高到后期温度会略有升高，负压稍有降低属正常现象。 （4）每次设备启动的同时开启循环泵5分钟，防止粘壁糊管。
2016高考无机化学工艺流程图题复习 1、锂被誉为“金属味精”，以LiCoO2为正极材料的锂离子电池已被广泛用作便携式电源。工业上常以β-锂辉矿(主要成分为LiAlSi2O6，还含有FeO、MgO、CaO等杂质)为原料来制取金属锂。其中一种工艺流程如下： ②Li2 请回答下列问题： (1)反应Ⅱ加入碳酸钙的作用是________________________________________________。 (3)写出反应Ⅲ中生成沉淀A的离子方程式：____________________________________。 (4)反应Ⅳ生成Li2CO3沉淀，写出在实验室中得到Li2CO3沉淀的操作名称，洗 涤所得Li2CO3沉淀要使用(选填“热水”或“冷水”)，你选择的理由是_____________________________________________________________________。 2、以黄铜矿（主要成份为CuFeS2，含少量杂质SiO2等）为原料，进行生物炼铜，同时得到副产品绿矾（FeSO4·7H2O）。其主要流程如下： a 细菌
已知：① 4CuFeS2＋2H2SO4＋17O2＝4CuSO4＋2Fe2(SO4)3＋2H2O （1）试剂 （2）操作X应为蒸发浓缩、、。 （3）反应Ⅱ中加CuO调pH为3.7～4的目的是；（4）反应Ⅴ的离子方程式为。 3、以硅孔雀石[主要成分为CuCO3·Cu(OH)2、CuSiO3·2H2O，含SiO2、FeCO3、Fe2O3等杂质]为原料制备CuCl2的工艺流程如下： 已知：SOCl2＋H2OSO2↑＋2HCl↑ (1) “酸浸”时盐酸与CuCO3·Cu(OH)2反应的化学方程式为 ________________。为提高“酸浸”时铜元素的浸出率，可以采取的措施有：①适当提高盐酸浓度；②适当提高反应温度；③______________。 (2) “氧化”时发生反应的离子方程式为__________________。 (3) “滤渣2”的主要成分为____________(填化学式)；“调pH”时，pH不能过高，其原因是________________。 (4) “加热脱水”时，加入SOCl2的目的是________________。 4、铝鞣剂在皮革工业有广泛应用。某学习小组以铝灰为原料制备铝鞣剂[ Al(OH)2Cl],设计如下化工流程（提示：铝灰的主要成分是Al、Al2O3、AlN、FeO等）： 请回答下列问题： ⑴酸D的化学式为；气体C的电子式。 ⑵实验室检验气体A的操作是________________________________________________ _____________________；“水解”温度保持在90℃左右，写出水解生成A的化学方程式：__________________________________________________________。 1.“酸溶”温度控制在30℃~35℃，不宜太低，也不宜太高，其原因是______________ _____________________________________；氧化剂E宜选择_________（填字母）。 A.漂白液 B.稀硝酸 C.酸性高锰酸钾溶液 D.溴水
QB ***企业标准 S/LZDH—2005 氯碱分厂蒸发工段生产工艺规程 2005－04－01发布2005－05－01实施 *** 发布
蒸发工段工艺规程 1范围 本标准介绍了30%烧碱的物理化学性质和生产原理，规定了30%烧碱生产过程的实际生产条件、操作方法和安全注意事项。 本标准适用于氯碱分厂蒸发工段生产岗位的操作。 2产品说明 2.1产品名称 本产品名称为氢氧化钠，俗名烧碱，分子式为NaOH，分子量为39.997。 2.2氢氧化钠的物理性质 2.2.1比重2.13克/厘米3 2.2.2无水的纯氢氧化钠溶点为318℃。 2.2.5氢氧化钠是最强的碱类之一，用以中和酸时生成钠盐。 2.2.6氢氧化钠的化学性很强，能与许多有机，无机化合物起化学反应，在工业上用途很广泛。 如中和、水化、浓缩、皂化、置换原子团，醇化反应等。 2.2.7氢氧化钠有极强腐蚀性，处理时必须带好防护用品，以免灼伤身体。 2.3产品质量标准 产品符合隔膜法国家二级标准 NaOH≥30% Na2CO3≤0.8% NaCl≤5.0% Fe2O3≤0.01% 2.4产品包装和贮运 因为产品是液态，产品包装贮存均在浓碱槽，产品则用带槽罐的汽车或火车运输，小批量用户则用桶装汽车运输。 2.5产品用途 烧碱在国民经济中占重要地位，是主要的化工原料，它广泛地应用在各个工业部门中，如造纸工业，纺织工业，轻工工业，冶金工业，化学医药工业，气象等部门。 3原材料的规格 蒸发工段所需原材料和动力有电解液、生蒸汽、冷却水和动力电等。原材料及动力要求规格如下表：
4生产基本原理和化学反应过程 液碱生产是在蒸发器中进行的，电解液在蒸发器中利用蒸汽间接加热，使电解液浓缩，逐步蒸发水分。同时，不断分离析出结晶盐。蒸发整个生产过程是一个物理过程，无化学反应。 蒸发生产的过程可分为三部分。 a) 电解液通过加热浓缩除去大部份水份并分离出大部份结晶盐。 b) 冷却澄清浓碱液并分离出来的结晶盐，才能达到产国家标准，供商品出售。 c) 将蒸发和浓碱冷却分离出来的结晶盐通过离心机分离后化成盐水送盐水工段使用。母液 送回蒸发器，进行再蒸发。 电解液蒸发生产所涉及的一些基本原理。 4.1电解液进蒸发器前需预热的原理。 增加预热段，以提高电解液的进料温度，这样可保证物料进入蒸发器有一个较高的温差，提高蒸发效率，在降低成本方面具体表现为： A能回收蒸汽冷凝水低品质热量。 B可减少传热面积，提高设备生产能力。 C节省加热生蒸汽热耗。 碱液的预热程度在特定的预热器中，决定于碱液物性及冷凝水温度。电解液温度低时，预热后料液温度就低，所以输送碱液系统和贮存系统必须加强保温，预热温度的理想状态是沸点进料，一般预热温度在110～140℃之间。 4.2电解液在蒸发过程中结晶析出的原理。 溶液溶质结晶的手段有三种：一是冷却，二是蒸发浓缩，第三种是绝热蒸发，即在真空条件下使高温溶液闪蒸，溶剂蒸发时也同时带出潜热，因而蒸发器内的溶液温度下降，它兼有蒸发与冷却的双重效应。液碱蒸发环境也是一个逐级减压降低的过程，所以在这个过程的结晶手段属后两者的组合。
三效减压强制循环蒸发设备 操 作 说 明 书
目录 一、设备简介....................................................................... - 3 - 二、设备工艺介绍 ............................................................... - 6 - 三、操作规程....................................................................... - 8 - 四、故障分析..................................................................... - 13 - 附图： 工艺流程图
1、设备生产厂家：陕西长城长食品工业有限公司 2、设备名称：三效卧式强制循环蒸发器 3、设备型号：SWQZ-Ⅲ-1500型 4、设备参数
6、设备特性简介 （1）加热室 各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。各效均装置冷凝水管口。 （2）分离器 各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。（3）预热器 预热器为列管式预热器，卧式安装。预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。 （4）冷凝器 冷凝器为间接表面接触式冷凝器，卧式安装。以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。

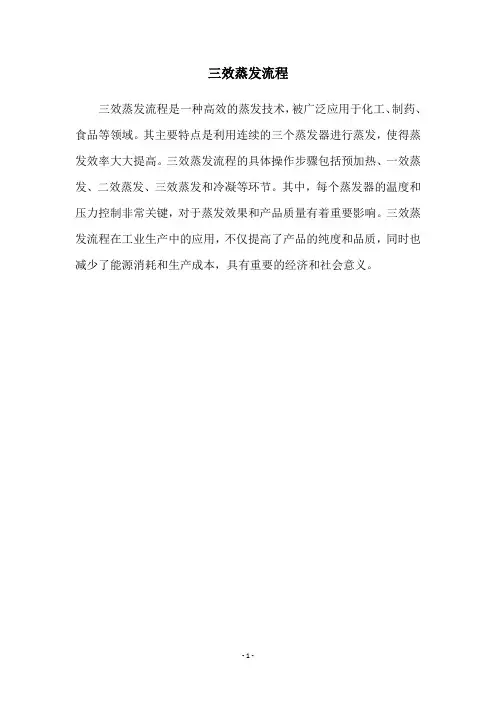

三效蒸发结晶设备的工艺流程 设备组成：换热器、蒸发室、强制循环泵、闪蒸罐、出盐泵、转料泵、盐分离器、离心机、沉盐器、冷凝器、冷凝罐真空泵。 生蒸气运行路线：生蒸汽进入一效换热器进行换热，换热后的的蒸气进入冷凝器冷凝排出。一少部分生蒸汽连接到蒸发室料斗出口处效间管，连接处上下有阀，目的是防止管路堵塞时，用生蒸汽将其冲开。 原液运行路线：原液经预热器、强制循环泵送到换热器中加热至过热蒸气、过热溶液进热蒸发室进行分离，分离后的液体大部分经强制循环泵进入换热器进行再次换热循环。少部分浓溶液通过效间管进入下一效进行蒸发结晶。而结晶沉淀到蒸发式料斗内，通过管道运输到沉盐器中。进入二效地浓溶液经强制循环泵进入二效换热器，经加热形成过热溶液再次做与一效相同的过程。三效后的浓溶液经转料泵进入盐分离器中，在分离器中产生的蒸气回到三效中继续蒸发。当盐分离器中结晶到一定量时打开阀门，晶体进入离心机将晶体干燥，离心后的液体进入沉盐器，晶体回收可直接出售。 二次蒸气路线：在一效蒸发室内生成的二次蒸气进入到二效换热器作为换热热源，换热后的冷凝液体进入闪蒸罐。在闪蒸罐中产生蒸气，闪蒸蒸气随二效的二次蒸气进入三效换热器，闪蒸后的液体与三效冷凝后的冷凝液体再次进入闪蒸罐。二效二次蒸气进如三效换热器经换热冷凝后进入闪蒸罐。闪蒸蒸气与三效二次蒸气进入冷凝器，用循环冷却水冷却，其中不凝气体携带部分蒸气，进入真空泵。在真空
泵作用下分离水和不凝气体，排出不凝气体，收集纯净水。闪蒸罐中的液体与冷凝器出来的冷凝液体一同进入到冷凝水罐中，一定量后排出。 机械密封淡水：淡水循环到三个强制循环泵、出盐泵和转料泵中用塑料管就行。
1.目的(Objective) 阐述三效蒸发器的安全操作规程，以便操作工安全有效的进行生产操作。 2.范围(Scope) 适用于三效蒸发器操作的所有人员。 3.职责(Responsibility) 3.1 设备工程部负责本规程的监督检查及管理。 3.2车间主任负责本规程的组织实施并检查规程的执行。 3.3班长、QA 质量员具体负责本规程的监督检查。 3.4操作人员负责本规程的执行。 4.内容(Content) 设备组成 图1所示为蒸汽分汽包图中各部分组件为：1、蒸汽进气阀；2、蒸汽供气阀；3凝水排水阀 1 3 2 图1 蒸汽分汽包
图2中所示各部分组件为：1、一效循环泵；2、二效循环泵；3、三效循环泵；4、真空仪表箱；5、7℃水进口阀；6、7℃水出口阀；7、浓缩液泵；8、洗脱液泵。 4.1设备操作前的检查工作 4.1.1检查冷却水系统、蒸汽系统、真空系统是否正常。 4.1.2检查各阀门是否有渗漏，能否正常开启、关闭。 4.1.3检查三效蒸发器罐口紧固螺丝是否拧紧。 4.1.4检查各仪表完好可归零，在校验合格期内。 4.1.5检查三效蒸发器的器内无异物并已清洗干净。 4.2生产操作 4.2.1打开蒸汽阀门，缓慢对蒸发器进行预热。 4.2.2开启三效蒸发器搅拌。 4.2.3开通连接冷凝器的冷媒水管道。 4.2.4打开真空阀门，抽真空，真空度不得低于-0.05MPa ，真空度越高，蒸发速度越快。 4.2.5加料：依次打开离子交换柱洗脱液暂存罐三效蒸发器的进料阀，利用系统内负压缓慢 将料吸入蒸发器中，通过罐体流量计控制进料流速，速度越慢溶剂蒸发效果越好。同时调节蒸汽加热阀门进气加入量，控制温度在60℃到75℃之间，最高不超过80℃。 1 2 7 3 8 图2 三效蒸发器外观图 4 5 6

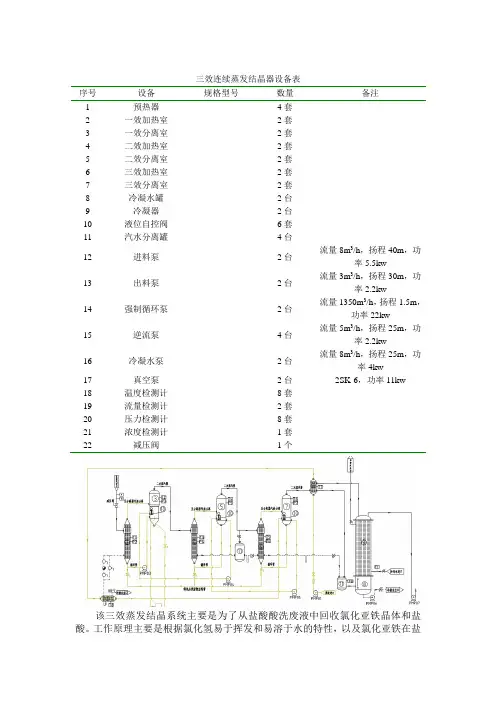

三效连续蒸发结晶器设备表 序号设备规格型号数量备注 1 预热器4套 2 一效加热室2套 3 一效分离室2套 4 二效加热室2套 5 二效分离室2套 6 三效加热室2套 7 三效分离室2套 8 冷凝水罐2台 9 冷凝器2台 10 液位自控阀6套 11 汽水分离罐4台 12 进料泵2台流量8m3/h，扬程40m，功 率5.5kw 13 出料泵2台流量3m3/h，扬程30m，功 率2.2kw 14 强制循环泵2台流量1350m3/h，扬程1.5m， 功率22kw 15 逆流泵4台流量5m3/h，扬程25m，功 率2.2kw 16 冷凝水泵2台流量8m3/h，扬程25m，功 率4kw 17 真空泵2台2SK-6，功率11kw 18 温度检测计8套 19 流量检测计2套 20 压力检测计8套 21 浓度检测计1套 22 减压阀1个 该三效蒸发结晶系统主要是为了从盐酸酸洗废液中回收氯化亚铁晶体和盐酸。工作原理主要是根据氯化氢易于挥发和易溶于水的特性，以及氯化亚铁在盐
酸溶液中溶解度的规律，采用蒸汽加热蒸发浓缩工艺，使酸洗废液中的盐酸和铁盐分离。蒸发产生的含HCl的气体经适当冷凝分离得到18%左右的热稀盐酸，可循环使用。含高浓度铁盐的酸洗废液浓缩到一定浓度后经后续工艺获取氯化亚铁的结晶体。 该三效蒸发结晶系统中，废酸原液与蒸汽的流向相反，属于逆流模式。盐酸酸洗废液在加热蒸发浓缩过程中温度较高，盐酸腐蚀性很强，采用耐高温和换热系数较高的非金属材质的石墨内衬加热室和分离室，使设备腐蚀程度大为降低，可有效延长设备的使用寿命，降低酸洗废液处理过程设备运行维护费用。 该系统结构包括有预热器1a、预热器1b、第一效加热室2、第一效分离室3、第二效加热室4、第二效分离室5、第三效加热室6、第三效分离室7、冷凝水罐8、冷凝器9、液位自控阀10、汽水分离罐11、进料泵01、出料泵02、强制循环泵03、逆流泵04、05、冷凝水泵06、真空泵07、温度检测计、流量检测计、压力检测计、浓度检测计、减压阀和管道。 预热器1所用的热源为生蒸汽冷凝水和第三效二次蒸汽，节省了原料预热的能耗，缩短了蒸发的时间，使热能的利用率得到提高。经过预热器1预热后的原液与蒸汽流向相反依次进入第三效加热室6和第三效分离室7组成的外加热循环蒸发系统、第二效加热室4和第二效分离室5组成的外加热循环蒸发系统、第一效加热室2、第二效分离室3和强制循环泵PMP03组成的外加热强制循环蒸发系统，得到氯化亚铁浓缩液。氯化亚铁浓缩液制备成的氯化亚铁晶体采用编织袋包装，便于长距离运输，可直接使用作为电镀的原料、印染的煤染剂、陶瓷的着色剂等，也可经深加工生产三氯化铁、聚合氯化铁等高效水处理药剂以及铁系颜料、铁氧体等高附加值化工产品。 生蒸汽是整个系统的初始热源，生蒸汽进入第一效加热室2前先要经过流量和P1压力检测计的检测，并且在进入系统前还需通过减压阀控制。第一效分离室3的上部设有二次蒸汽管与第二效加热室4连通，第一效加热室2下端外接了冷凝水管与预热器1a相通，利用第一效生蒸汽换热后温度较高冷凝水对废酸原液进行预热。第二效分离室5的上部设有二次蒸汽管与第三效加热室6连通，第二效加热室4下端外接了冷凝水管与汽水分离罐11a相通，通过罐11a的作用使第二效加热器4外排的冷凝水汽水分离，蒸汽进入第三效加热器6，冷凝水则最终进入冷凝水罐8。第三效分离室7的上部设有二次蒸汽管与预热器1b连通，使余热得到更充分的利用。第三效加热室6下端外接了冷凝水管与汽水分离罐11b相通，通过罐11b的作用使第三效加热器6外排的冷凝水汽水分离，蒸汽进入预热器1b，冷凝水则最终进入冷凝水罐8。最终经过三效蒸发系统蒸发出的水和氯化氢气体进入冷凝器9冷凝而成18%左右的稀盐酸，基本基本不含氯化亚铁，因而纯度较高。 如流程图所示，从盐酸酸洗废液中回收氯化亚铁浓缩液和稀盐酸的处理系统是这样实现的，分为以下物料和蒸汽—冷凝水两个流程： 1、物料流程： 废酸原液通过进料泵PMP01依次进入预热器1b和预热器1a后，再进入第三效分离室7，第三效分离室7和第三效加热室6之间之间设有往复连通管道，形成一个循环蒸发系统，当料液经过循环加热达到一定的蒸发温度后，在第三效分离室7内完成气液分离。 第三效浓缩液由逆流泵PMP05打到第二效分离室5，第二效分离室5和第二效加热器4之间设有往复连通管道，也形成一个循环蒸发系统，当料液经过循

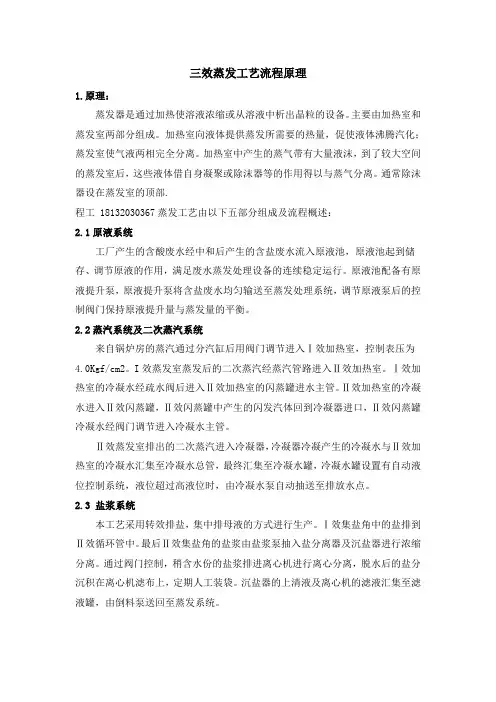

制药废水蒸发流程简介 一、工艺流程简介 1原液准备系统 工厂产生的含盐废水流入原液池；原液池起到储存、调节原液的作用，满足废水蒸发处理设备的连续稳定运行。原液池配备有原液提升泵，原液提升泵将含盐废水均匀输送至蒸发处理系统，调节原液泵后的控制阀门保持原液提升量与蒸发量的平衡。 2 蒸汽及二次蒸汽系统 来自锅炉房的蒸汽通过分汽缸后用阀门调节进入Ⅰ效加热室，控制表压为3.0Kgf/cm2。生蒸汽管路上设置有安全阀，超压后自动排泄报警，确保蒸发系统的安全。Ⅰ效蒸发室蒸发后的二次蒸汽经蒸汽管路进入Ⅱ效加热室，Ⅱ效蒸发室蒸发后的二次蒸汽经蒸汽管路进入Ⅲ效加热室，Ⅲ效蒸发室蒸发后的二次蒸汽经蒸汽管路进入Ⅳ效加热室。Ⅰ效加热室的冷凝水排回锅炉房。Ⅱ效加热室的冷凝水进入Ⅱ效闪蒸罐，Ⅱ效闪蒸罐中产生的闪发汽体进入Ⅲ效加热室，Ⅲ效加热室的冷凝水进入Ⅲ效闪蒸罐，Ⅳ效加热室的冷凝水进入Ⅳ效闪蒸罐，Ⅳ效闪蒸罐中产生的闪发汽体回到冷凝器进口，冷凝水经阀门调节进入冷凝水平衡缸。 Ⅳ效蒸发室排出的二次蒸汽进入冷凝器，冷凝器冷凝产生的冷凝水与Ⅱ效加热室、Ⅲ效加热室、Ⅳ效加热室产生的冷凝水汇集至冷凝水罐，最终由冷凝水泵抽至外界水池储存并进一步生化处理。 3 盐浆系统 本工艺采用转效排盐，集中排母液的方式进行生产。Ⅰ效集盐角中的盐排到Ⅱ效下循环管中。Ⅱ效集盐角中的盐排到Ⅲ效下循环管中。Ⅲ效集盐角中的盐排到Ⅳ效下循环管中。最后Ⅳ效集盐角的盐浆由盐浆泵抽入漩涡盐分离器进行分离进入沉盐器，沉盐器收集满后将盐排入离心机离心分离，离心母液回蒸发室再次蒸发结晶，离心机离心分离出来的盐分可以直接出售，如果要求更低的含水率，也可以再进入干燥系统进一步脱离水处理。
N a O H水溶液三效并流加料蒸发装置的设计设计单位： 设计者： 设计日期：
设计任务书 一、设计题目 NaOH水溶液三效并流加料蒸发装置的设计 二、设计任务及操作条件 1.处理能力 2.5×104吨/年NaOH水溶液 2.设备形式蒸发器 3.操作条件 a．NaOH水溶液的原料液浓度为10%(wt) ，温度为35℃，用预热器加热至第一效沸点温度，再送进蒸发器；完成液浓度为40%(wt)。 b．加热蒸汽压强为500kPa（绝压），末效为真空，压力为15.5kPa（绝压）。 c．各效传热系数分别为： K1=3000 W/(m2·℃) K2=1500 W/(m2·℃) K3= 750W/(m2·℃) d．各效蒸发器中的液面高度：1.5-2.5m。 e．各效加热蒸汽的冷凝液均在饱和温度下排出。假设各效传热面积相等，并忽略热损失。 f．每年按330天计，每天24小时连续运行。 三、设计项目 1.设计方案简介：对确定的工艺流程及蒸发器型式进行简要论述。 2.蒸发器的工艺计算：确定蒸发器的传热面积。 3.蒸发器的主要结构尺寸设计。 4.主要辅助设备选型，包括预热器、汽液分离器及蒸汽冷凝器。 5.绘制NaOH水溶液三效并流加料蒸发装置的流程图及蒸发器总装配图。 目录 1.概述 (1) 1.1蒸发操作的特点 (1)
1.2蒸发设备及蒸发器 (5) 1.3三效蒸发工艺流程 (10) 2.工艺计算及主体结构计算 (11) 2.1三效蒸发工艺计算 (11) (11) (13) 2.2蒸发器主要结构计算 (23) 3.蒸发装置辅助设备选型 (30) 4.探索使用Aspen Plus设计蒸发器方法 (33) 5.后记 (35)
三效蒸发器工艺说明 工作原理：强制循环蒸发器是依靠外加力---循环泵使液体进行循环。在流下过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。 工作过程中物料的流动： 打开污水进口阀门①、和循环阀门③，关闭清洗水出阀门②和二效进料阀门④。开启污水进料泵（PMP01），使污水经第Ⅰ效加热室通过液位自动控制系统（PLC）进入第Ⅰ效分离室，笫Ⅰ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭。 笫Ⅰ效分离室内料液位升高的同时，笫Ⅰ效加热室的加热蒸汽阀门开启，内部分料液在加热蒸汽的作用下温度升高。当笫Ⅰ效分离室内料液温度达到60℃时（该温度要求可以设定修改），污水进料泵（PMP01）和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和三效进料阀门⑦关闭，循环阀门⑥开启。再开启污水进料循环泵（PMP02），使污水经第Ⅱ效加热室通过液位自动控制系统（PLC）进入第Ⅱ效分离室，笫Ⅱ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。 笫Ⅱ效分离室内料液位升高的同时，笫Ⅱ效加热室也在升温，当
笫Ⅱ效分离室内料液温度达到60℃时（该温度要求可以设定修改），污水进料泵（PMP01）和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和循环阀门⑥关闭，三效进料阀门⑦开启，清洗水出阀门⑧和三效出料阀门⑩关闭，循环阀门⑨开启。再开启污水进料循环泵（PMP03），使污水经第Ⅲ效加热室通过液位自动控制系统（PLC）进入第Ⅱ效分离室，笫Ⅲ效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01）停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。三效进料阀门⑦关闭，循环阀门⑨关闭，再开启污水进料循环泵（PMP03）和液环真空泵（PMP05）。 笫Ⅲ效分离室内料液位升高的同时，笫Ⅲ效加热室也在升温，当笫Ⅲ效分离室内料液液位到达设定液位时，污水进料泵（PMP01）和污水进口阀门①关闭，清洗水出阀门②、⑤、⑧关闭，进料阀门④、⑦和三效出料阀门⑩关闭。循环阀门③、⑥、⑨开启。污水进料循环泵（PMP02）、（PMP03）、（PMP04）、液环真空泵（PMP05）开启运行。此后的运行由自动控制系统（PLC）通过液位进行自动控制。 Ⅰ、Ⅱ、Ⅲ效分离室结晶室内物料在(PLC)液位自动控制系统的作用下，各效分离室结晶室内的物料液位被设定在适当的参数范围内，并达到设计液位。当第Ⅱ效和第Ⅲ效结晶室内物料达到所需的浓度时，三效出料阀门⑩进行出料。各效因出料与水份蒸发而产生液位降低，这时物料在进料泵（PMP01）的作用下和相连通的物料管自行补充各效分离室结晶室内的物料，各效物料的补充速度由(PLC)液位
蒸发岗位操作规程 1.岗位任务 将清汁蒸发后浓缩到工艺规定的指标（65-70BX），提高糖汁的纯度并严格控制工艺指标，确保产品质量合格。 2.工艺流程简介 岗位工艺流程图 清汁经过各罐进行逐一浓缩，产生的蒸汽供后续物料浓缩使用，产生的热水前二效供锅炉用水，后几效产生的作工艺热水使用，所产生的糖浆供煮炼车间煮糖，严格按工艺指标进行控制，保证产品的质量。 3.工艺指标
4.管理范围 4.1管辖区域：本岗位管辖范围包括6台蒸发罐、1台冷凝器、减温减压设备及所属工艺管道、蒸汽管道、疏水管道、管件、阀门、仪表和建构筑物等。 4.2主要设备（见下表）
5.开停车操作程序 5.1 准备工作 a) 为确保开机生产安全，各效罐在启用前应给汽鼓、汽室试水压，确认无漏才能投入使用； b) 所有安全阀、压力表、真空表和温度计等测量仪表必须经过校准后才能使用； c) 检查各效罐的玻璃视镜，如有破裂应立即更换； d) 开启废汽管疏水阀； e) 检查各效罐的糖汁、蒸汽和水等管道、阀门开关是否灵活，调节好启用罐阀门； f) 待供废汽后，即可对列管式蒸发罐进行暖罐； g) 上述工作做好后，即可通知供水部门开始供给冷凝器用水，并检查真空管路，无异常情况即可准备开机。 5.3 开机操作 关闭被暖蒸发罐的蒸汽阀，并调节好相应阀门；待糖汁达到末效蒸发罐后,即通知加热岗位可抽取汁汽,开启糖浆排出阀,通
知水泵工开启粗糖浆泵抽取糖浆,将糖浆送至下一工序；调节各效罐液面至正常状况，调节各效氨管，保持各效罐有一定压力（温度）差，逐渐转入正常蒸发操作。 5.4 正常操作 蒸发罐按低液面五定操作原则，进行正常均衡生产。即： a)保持各效力（真空度）稳定； b) 保持各效液面稳定,列管式蒸发罐应按低液位（糖汁沸腾时液面刚好盖过汽鼓管板）； c) 保持各效各种阀门稳定； d) 保持进汽稳定； e) 保持各效抽汁汽稳定。 经常注意冷凝水量及温度，进水管压力应保持在0.2MPa以上，冷凝器进水温度保持在45℃以下；经常了解各效罐的汽凝水含糖分，发现问题及时处理；为了保证蒸发岗位的稳定工作，保证正常供应汁汽和汽凝水，同时确保稳定的糖浆浓度，当清汁供给不足时，应在清汁中加入清水，清汁流量不能低于180m3/h；严格控制工效进汽温度为125℃～132℃；按时做好各项原始记录，为生产管理提供第一手资料。 5.5 停机操作
三效蒸发器在高含盐废水处理中的应用 更新时间：2013-10-31 15:18来源：中国环保产业作者: 阅读：3119网友评论0条 1 绪论 高含盐废水是指含至少总溶解固体TDS（Total Dissolved Solid）和有机物的质量分数大于等于3.5%的废水，包括高盐生活废水和高盐工业废水。主要来源于直接利用海水的工业生产、生活污水和食品加工厂、制药厂、化工厂及石油和天然气的采集加工等。这些废水中除了含有有机污染物外，还含有大量的无机盐，如Cl-、SO4 2-、Na+、Ca2+等离子。这些高盐、高有机物废水，若未经处理直接排放，势必会对水体生物、生活饮用水和工农业生产用水产生极大危害。该类浓废水的共同特点是：不能简单地用生化处理，且物化处理过程较复杂，处理费用较高，是污水处理行业公认的高难度处理废水[1]。 2 高含盐废水处理技术 关于高含盐废水的处理技术，国内外已经研究了几十年，目前通常采用的方法主要包括：生物法、SBR工艺法和三效蒸发器脱盐法等。 2.1 生物法 生物处理是目前废水处理最常用的方法之一，具有应用范围广、适应性强等特点[2]。化工废水如染料、农药、医药中间体等含盐量较高的废水，污染严重，必须经过处理才能排放。况且，此类废水成分复杂，不具备回收价值，采用其他处理方法成本较高，因此生物处理仍是首选的方法。无机盐类在微生物生长过程中起着促进酶反应，维持膜平衡和调节渗透压的重要作用，但盐浓度过高，会对微生物的生长产生抑制作用，主要原因在于： （1）盐浓度过高时渗透压高，使微生物细胞脱水引起细胞原生质分离； （2）高含盐情况下因盐析作用而使脱氢酶活性降低； （3）高氯离子浓度对细菌有毒害作用； （4）由于污水的密度增加，活性污泥容易上浮流失。 为此，高含盐废水的生物处理需要进行稀释，通常在低盐浓度下（盐浓度小于1%）运行，因而会造成水资源的浪费，同时由于处理设施庞大也会造成投资增加、运行费用提高。随着水资源的日趋紧张，国家出台的保护水资源的各项法规和收费措施，给高含盐废水处理的企业带来了负担。 2.2 SBR工艺 SBR是序批间歇式活性污泥法（Sequencing Batch Reactor Activated Sludge Process）的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作[3]。SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。SBR工艺的优点主要有：（1）池内厌氧、好氧处于交替状态，净化效果好； （2）运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好；
烧结工艺流程图： 图片： 烧结工艺流程图： 烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用
烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。 由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用 我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。 富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。 粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。 粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。 粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。
化工原理课程设计–––––三效蒸发装置设计 班级: 高073（杏） 姓名: 韩彪 指导老师: 朱国华
化工原理课程设计任务书 设计题目：三效标准（外加热）式蒸发器的设计 原始数据： 1、处理量（kg/h）：3500 2、初始温度（ C）：20 3、初始浓度（%）：10 4、完成液浓度（%）：45 工艺特点： 1、并流操作； 2、进料温度； 3、抽出额外蒸汽量：E1=0；E2=0； 4、加热蒸汽压强（kg/cm2绝压） 6 5、末效真空度（mmHg 表压）620 设计容： 1、蒸发器的工艺计算和结构设计 2、混合冷凝器的设计或选型 3、预热器的设计或选型 4、泵的设计或选型 设计要求： 1、画一详细（最好带控制点的）工艺流程图 2、编写一份规的设计说明书
目录 第一章蒸发装置的设计…………………………………………………………( 1 ) 第一节设计方案简介…………………………………………………………( 2 ) 第二章工艺流程草图及说明…………………………………………………… ( 4 ) 第三章工艺计算及主体结构计算………………………………………………( 5 ) 第一节多效蒸发的工艺计算…………………………………………………( 5 ) 第二节蒸发器的主要结构尺寸计算……………………………………………… ( 14 ) 第四章蒸发装置的辅助设备……………………………………………………( 19 ) 第五章主要设备强度计算及校核………………………………………………( 22 ) 第六章设计一览表及总结………………………………………………………( 23 ) 参考文献……………………………………………………………………………………( 25 )
最全面的MVR蒸发工艺知识 2015-10-19 hnesygy+关注献花(0) 一、蒸发工艺及设备简介（降膜为主） 蒸发（或蒸馏法）虽然是一种古老的方法，但由于技术不断地改进与发展，该法至今仍是浓缩或制淡水的主要方法。 蒸馏过程的实质就是水蒸气的形成过程，其原理如同海水受热蒸发形成云，云在一定条件下遇冷形成雨，而雨是不带咸味的。 根据所用能源、设备、流程不同主要可分多效蒸发、多级闪急蒸发、蒸汽压缩蒸发（MVR）等。 多效蒸发技术 多效蒸发是最古老的淡化方法之一，在多级闪蒸诞生以前一直是蒸发、浓缩的主导。 原理：多效蒸发是由单效蒸发组成的系统。将前一蒸发器产生的二次蒸汽引入下一蒸发器作为加热蒸汽，并在下一效蒸发器中冷凝成蒸馏水，如此依次进行。 原料水进入系统方式：有逆流、平流（分别进入各效）、并流（从第1效进入）和逆流预热并流进料等。 1多效蒸发的特点 与多级闪蒸比较而言的。优点： ①多效蒸发的换热过程是沸腾和冷凝传热，是相变传热，因此传热系数是很高。总的来说多效蒸发所用的传热面积比多级闪蒸少。

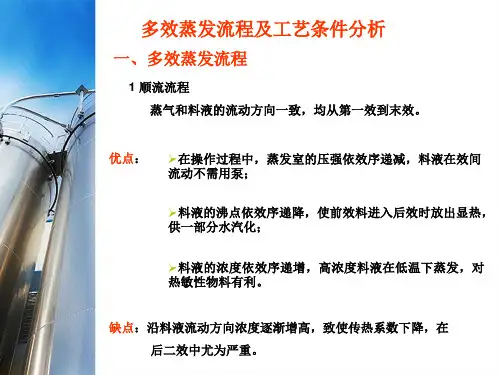

②多效蒸发通常是一次通过式的蒸发，不像多级闪蒸那样大量的液体在设备内循环，因此动力消耗较少； ③多效蒸发的浓缩比高； ④多效蒸发的弹性大。 2多效蒸发流程的分类 多效蒸发的工艺流程主要有三种，顺流、逆流和平流。 顺流：是指料液和加热蒸汽都是按第一效到第二效的次序前进。 特点： ①多效的真空度依次增大，即绝对压力依次降低； 故料液在各效之间的输送不必用泵，而是靠压差自然流动到后面各效； ②温度也是依次降低，故料液从前一效通往后一效时就有过热现象，也就是发生闪蒸，产生一些蒸汽，即淡水； ③对浓度大，黏度也大的物料而言，后几效的传热系数就比较低；而且由于浓度大，沸点就高，各效不容易维持较大的温度差，不利于传热。平流： 平流是指各效都单独平行加料，不过加热蒸汽除第一效外，其余各效皆用的是二次蒸汽。 适用于：容易结晶的物料，如制盐，一经加热蒸发，很快达到过饱和状态，结晶析出。 在水处理过程中主要是要获取淡水，不需用逆流和平流，而且逆流和平流没有顺流的热效率高。 逆流：
碱液的蒸发工序及操作 摘要：本文介绍碱液蒸发基本原理、蒸发流程、蒸发工序设备的结构、原理，操作及和运行过程中的故障处理。 关键词：碱液蒸发原理设备故障处理 前言 烧碱（又称为氢氧化钠）在国民经济中有着重要的作用。广泛应用于造纸、纤维素的生产、洗涤剂、合成脂用酸的生产以及动植物油的提炼。纺织印染工业用作棉布退浆、煮炼剂和丝光剂。化学工业用于生产硼砂、氰化钠、甲酸、草酸、苯酚等。石油工业用于精炼石油制品，并用于油田钻井泥浆中。同时，还用于生产氧化铝、金属锌和铜以及玻璃、搪瓷、制革、医药、染料和农药等方面。近年来，随着中国国民经济的发展，烧碱在各行各业中的应用也越来越重要。目前，氯碱生产有隔膜法、水银法和离子膜法。无论在技术先进、工艺优越性以及产品质量、节约能源等方面均为离子膜法占优。然而，无论用何种方法生产，在烧碱生产过程中都存在着多种危险危害因素，一旦发生事故可能造成极为严重的后果，不仅影响到生产的正常进行，同时人们的生命和财产也将遭到损失。本文作者对国内某离子膜烧碱现役装置进行了调研，同时查阅了国内外氯碱生产的资料和国家安全生产规范与标准，在经有关专家进行论证后，对离子膜烧碱生产过程中可能遇到的危险有害因素进行了辨识与评价，同时提出了相应的对策措施，以消除或降低这些危险有害因素，为安全生产提供保障。 碱液蒸发是各类生产工艺中的一个重要工段，占生产成本高，优化蒸发工艺具有深远的意义。 蒸发的基本原理
一、碱液蒸发工序的原理 碱液蒸发与所有的蒸发过程一样，是借加热作用(一般用蒸汽)来提高碱液的温度，使溶液中所含的溶剂(水)部分汽化，以提高溶液中溶质碱的浓度的物理过程。 工业上的蒸发过程是典型的传热过程。这个过程可由传热方程式来表示： Q=K×F×△t 式中Q——传热速率，kJ／h； F——传热面积，m2； △t—传热温差，℃； K——传热系数，kJ 离子膜电解碱液蒸发过程的几个特性 溶液的沸点升高 在一定压力下，溶液处于沸腾状态下的温度即为该溶液在此压力下的沸点。 电解碱液的粘度 电解碱液的浓度提高时，它的粘度也随着增加。一定浓度的碱液，它的粘度又随着温度的升高而降低， 蒸发过程的温差损失 (1) 溶液沸点升高而引起的温差损失，即△t=t实-t水(△t为溶液沸点升高而引起的温差损失)。 (2) 由液体静压引起的沸点升高在蒸发器内进行的蒸发过程中，由于需要维持一定液位，碱液在蒸发器底部进入加热室内所受到的压力要比液面上的压力大，则就形成了由于静压引起的沸点升高值。 (3)流体阻力所引起的温差损失 离子膜电解碱液蒸发的传热系数离子膜电解槽所生产的碱液，由于其纯度高，杂质含量少，可近似视为烧碱水溶液的蒸发,蒸发传热系数要比隔膜碱液蒸发的传热系数高。 离子膜碱液的腐蚀性 二、离子膜碱液及其蒸发的特点 (一)离子膜碱液的特点 离子膜电解碱液具有隔膜电解碱液所无法比拟的优点，这可以从其电解碱液的质量指标得知，见表 (1)碱液浓度高，NaOH含量在29％～35％。 (2)碱液中Nacl含量少，NaCl含量一般在30～50wng／L。

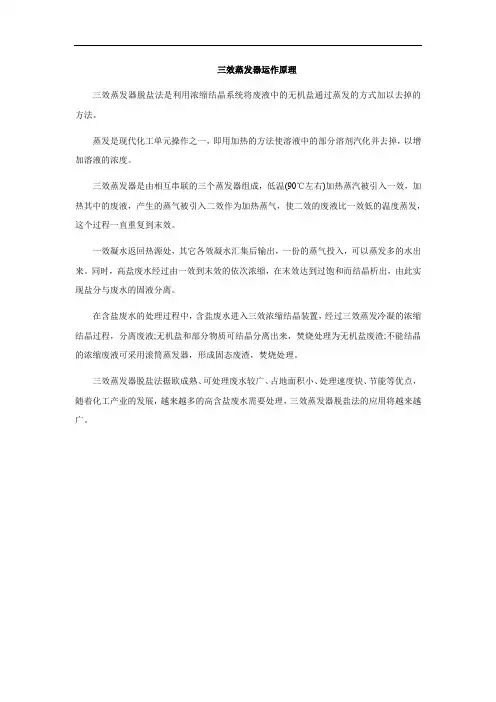

三效蒸发器脱盐法 蒸发是现代化工单元操作之一，即用加热的方法使溶液中的部分溶剂汽化并去除，以提高溶液的浓度，或为溶质析出创造条件[4]。三效蒸发器脱盐法是利用浓缩结晶系统将废液中的无机盐通过蒸发的方式加以去除的方法。三效蒸发器是由相互串联的三个蒸发器组成，低温（90℃左右）加热蒸气被引入第一效，加热其中的废液，产生的蒸气被引入第二效作为加热蒸气，使第二效的废液以比第一效更低的温度蒸发，这个过程一直重复到最后一效。第一效凝水返回热源处，其它各效凝水汇集后作为淡化水输出，一份的蒸气投入，可以蒸发出多倍的水出来。同时，高盐废水经过由第一效到最末效的依次浓缩，在最末效达到过饱和而结晶析出，由此实现盐分与废水的固液分离。 在含盐废水的处理过程中，含盐废水进入三效浓缩结晶装置，经过三效蒸发冷凝的浓缩结晶过程，分离为淡化水（淡化水可能含有微量低沸点有机物）和浓缩晶浆废液；无机盐和部分有机物可结晶分离出来，焚烧处理为无机盐废渣；不能结晶的有机物浓缩废液可采用滚筒蒸发器，形成固态废渣，焚烧处理；淡化水可返回生产系统替代软化水加以利用。 三效蒸发器脱盐法具有技术成熟、可处理废水范围广、占地面积小、处理速度快、节能等优点，随着化工产业的发展，越来越多的高含盐废水需要处理，三效蒸发器脱盐法的应用将越来越广泛。 3 三效蒸发器 3.1 三效蒸发器应用范围 三效蒸发器可应用于处理化工生产、食品加工厂、医药生产、石油和天然气采集加工等企业在工艺生产过程中产生的高含盐废水，适宜处理的废水含盐量为3.5% ～25%（质量百分比），COD浓度为2000～10,000ppm。 3.2 三效蒸发器组成及原理 三效蒸发器主要由相互串联的三组蒸发器、冷凝器、盐分离器和辅助设备等组成（如图所示）。三组蒸发器以串联的形式运行，组成三效蒸发器。整套蒸发系统采用连续进料、连续出料的生产方式。高含盐废水首先进入一效强制循环结晶蒸发器，结晶蒸发器配有循环泵，将废水打入蒸发换热室，在蒸发换热室内，外接蒸气液化产生汽化潜热，对废水进行加热。由于蒸发换热室内压力较大，废水在蒸发换热室中在高于正常液体沸点压力下加热至过热。加热后的液体进入结晶蒸发室后，废水的压力迅速下降导致部分废水闪蒸，或迅速沸腾。废水蒸发后的蒸气进入二效强制循环蒸发器作为动力蒸气对二效蒸发器进行加热，未蒸发废水和盐分暂存在结晶蒸发室。一效、二效、三效强制循环蒸发器之间通过平衡管相通，在负压的作用下，高含盐废水由一效向二效、三效依次流动，废水不断地被蒸发，废水中盐的浓度越来越高，当废水中的盐分超过饱和状态时，水中盐分就会不断地析出，进
