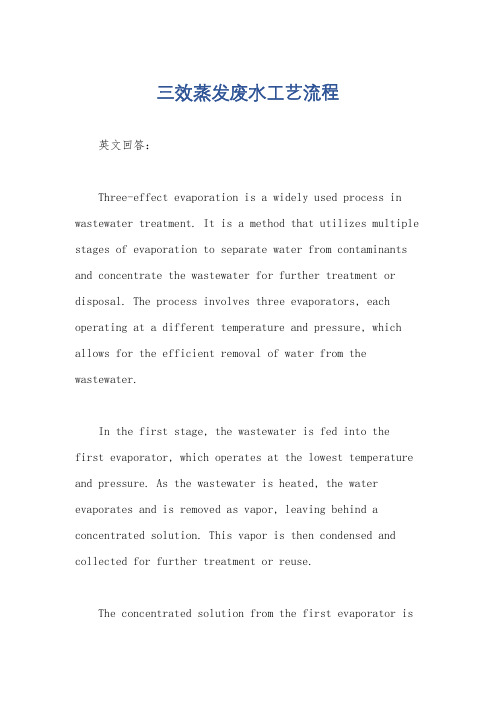

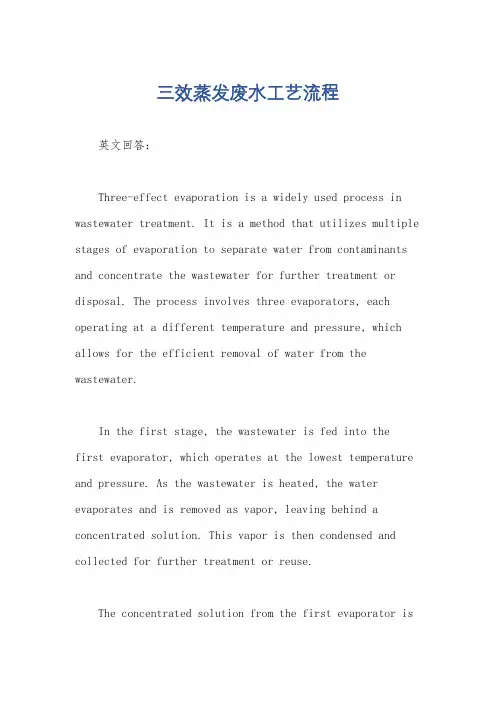

三效蒸发废水工艺流程英文回答：Three-effect evaporation is a widely used process in wastewater treatment. It is a method that utilizes multiple stages of evaporation to separate water from contaminants and concentrate the wastewater for further treatment or disposal. The process involves three evaporators, each operating at a different temperature and pressure, which allows for the efficient removal of water from the wastewater.In the first stage, the wastewater is fed into thefirst evaporator, which operates at the lowest temperature and pressure. As the wastewater is heated, the water evaporates and is removed as vapor, leaving behind a concentrated solution. This vapor is then condensed and collected for further treatment or reuse.The concentrated solution from the first evaporator isthen fed into the second evaporator, which operates at a higher temperature and pressure. This stage further removes water from the solution, resulting in a more concentrated solution. Again, the vapor is condensed and collected for further treatment or reuse.Finally, the concentrated solution from the second evaporator is fed into the third evaporator, which operates at the highest temperature and pressure. This stage completes the evaporation process, resulting in a highly concentrated solution with a minimal amount of water. The vapor is once again condensed and collected.The three-effect evaporation process offers several advantages. Firstly, it allows for the efficient removal of water from the wastewater, resulting in a significant reduction in volume. This not only facilitates further treatment but also reduces the cost of transportation and disposal. Additionally, the process can recover valuable resources from the wastewater, such as salts or chemicals, which can be reused or sold.To illustrate the process, let's consider an example. Imagine a chemical manufacturing plant that generates a large volume of wastewater containing various contaminants. The plant decides to implement a three-effect evaporation system to treat the wastewater.In the first stage, the wastewater is fed into thefirst evaporator, where it is heated to a temperature of 50°C and a pressure of 1 bar. As the wastewater is heated, water evaporates and is removed as vapor, leaving behind a concentrated solution. This vapor is condensed andcollected for further treatment or reuse.The concentrated solution from the first evaporator is then fed into the second evaporator, which operates at a higher temperature of 70°C and a pressure of 2 bars. This stage further removes water from the solution, resulting in a more concentrated solution. Again, the vapor is condensed and collected.Finally, the concentrated solution from the second evaporator is fed into the third evaporator, which operatesat the highest temperature of 90°C and a pressure of 3 bars. This stage completes the evaporation process,resulting in a highly concentrated solution with a minimal amount of water. The vapor is once again condensed and collected.中文回答：三效蒸发是废水处理中广泛使用的工艺流程。

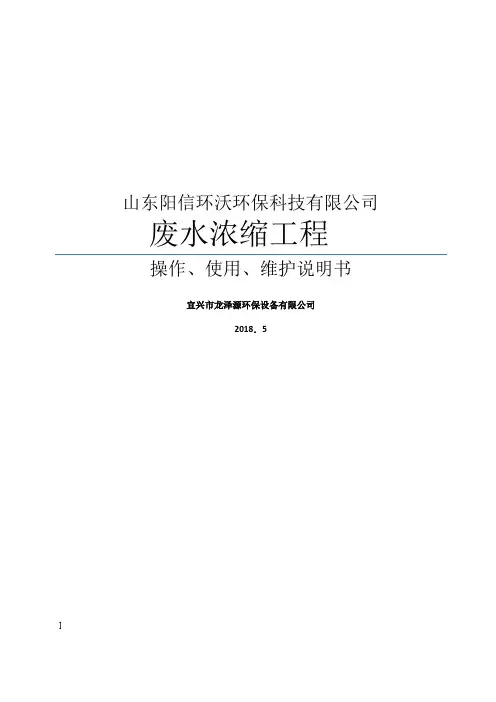

山东阳信环沃环保科技有限公司废水浓缩工程操作、使用、维护说明书宜兴市龙泽源环保设备有限公司2018．5]目录一、工艺系统说明 (3)1、工程概述 (3)2、废水处理设计参数 (3)3、系统主要设备清单 (4)4、仪表清单 (4)5、含盐废水浓缩处理系统运行说明 (4)二、操作程序说明 (6)三、维护使用说明 (8)1、系统运行方式 (8)2、系统防止污泥堵塞的措施 (8)3、离心机的注意事项 (8)4、搅拌机械类 (9)5、泵类 (11)6、控制柜维护保养 (12)四、合格证 (13)一、工艺系统说明1、工程概述本项目为榆钢脱硫工程废水浓缩处理系统。
废水处理系统设计能力为1 m3/h。
系统流程如下：2、废水处理设计参数项目单位废水处理前废水处理后总固体颗粒含量（最大）%（重量百分比）悬浮物含量（最大）%（重量百分比）氯含量（最大）ppmPH值/3、系统主要设备清单4、仪表清单5、含盐废水浓缩处理系统运行说明本工艺采用蒸发器、结晶釜、离心机相结合的废液处理系统，物料进入浓缩釜进行蒸发浓缩，蒸发冷凝液返回生产工序中回用，蒸发器是通过蒸汽在管程中产生的热量来加热废液，从而使废水达到蒸发状态，分离其中的水分和盐分。
蒸发器浓缩到80%左右进入到结晶釜。
浓缩液输送入结晶装置进行降温结晶，经过蒸发以后的饱和浓液，在结晶釜中经过充分的冷却后产生晶体，进而可进离心机脱水。
结晶釜出料含水量为20%左右，离心机脱水后含水量为10%左右，结晶釜和离心机等设备不会直接产生废气。
本套蒸发结晶系统重要技术关键点在于根据水溶液性质、沸点的升高、用户现有条件及物料结晶的浓度变化情况，我们采用了浓缩釜、结晶釜，保证投资额与经济效益最优化。
真空系统采用真空泵配备冷凝器的形式，真空机组内部形成闭路循环，真空稳定，真空的调节方便，不会污染循环冷却水。
整套系统设备结构紧凑合理、排布美观、工艺流畅，运行安全稳定可靠，维修方便，便于管理。
在各装置上预留管口，在设备检修停运时进行冲洗操作。
2020.02科学技术创新效蒸发除盐-臭氧氧化-活性炭吸附-生物接触氧化-曝气生物滤池工艺处理某企业高盐分、高色度的香料生产废水，经过半年左右的试运行，工程验收监测结果显示出水水质能够达到地方行业标准[5]。
3.4其他工艺国内外学术者研究了多种臭氧氧化联用工艺处理难降解性的有机废水和高盐重金属废水。
近些年来，印染废水处理技术中，混凝法只适用于疏水性物质的去除，作为高级氧化技术之一的臭氧氧化在印染废水处理中占有极其重要的地位。
曾滔等人[6]采用臭氧氧化技术对制药废水进行预处理，以水解酸化-厌氧消化-A/O 为核心工艺处理制药废水，运行实践表明，COD 的去除率超过90%，出水水质完全满足浙江当地污水处理厂的进水纳管标准。
王娟等人[7]表明运用混凝沉淀-臭氧氧化工艺处理印染常二级生化出水，能够使使印染废水达标排放，且说明这是一种较优工艺。
4催化臭氧氧化工艺催化臭氧氧化法主要包括光催化臭氧氧化、均相催化臭氧化和非均相催化臭氧化。
对光催化臭氧氧化的研究，国内外的研究者把重心主要放在了催化材料上，创造了各种不同的效果极佳的催化剂。
多篇文献报道，光催化臭氧氧化对极难降解的物质氯仿、硝基苯和芳香烃类化合物有很好地降解效率。
均相催化臭氧化和非均相催化臭氧化主要是研究催化加的负载载体。
5结论臭氧氧化技术对水中污染物的降解效率高，且几乎不存在二次污染，其在工业废水的处理中的发展前景广阔。
但目前已研发并成功应用于废水处理的臭氧发生器的电耗相对较高，所以研发高效低耗的臭氧发生器刻不容缓。
此外，仍需要加强对接触设备和气水接触方式机理的研究，提高臭氧的利用率。
随着研究的不断进行，臭氧氧化技术将会取得突破性的进展。
参考文献[1]姜楠，臧旭，王晓楠.焦化废水深度处理技术及臭氧氧化工艺原理简介[C].全国冶金节水与废水利用技术研讨会论文集.2016：353-355.[2]Yu L ，Han M ，He F.A review of treating oily wastewater [J].Arabian Journal of Chemistry.2017，10：S1913-S1922.[3]张兰河，郭益平，王璐瑶，等.臭氧氧化-曝气生物滤池联合工艺处理低温高浓度苯酚废水[J].化工环保，2011（6）：511-514.[4]刘立国，谢长血，范加良，等.臭氧氧化/AO/臭氧氧化/BAF 工艺处理医药工业园区污水[J].中国给水排水，2017，33（10）：63-65.[5]董庆华，费正皓，张根成，等.三效蒸发除盐-臭氧氧化-生化工艺处理香料废水[J].给水排水，2013（7）：60-63.[6]曾滔，俞明东，姜辉，等.臭氧氧化-水解-厌氧消化-A/O 工艺处理制药废水[J].中国给水排水，2017，33（2）：99-101.[7]王娟，隋庄培，范凌菲，等.絮凝沉淀+臭氧氧化工艺深度处理印染废水二级出水[J].环境工程学报，2016（6）：3031-3035.重金属污染土壤的修复技术杨灿（武汉工程大学化学与环境工程学院，湖北武汉430205）1概述随着地球上各种矿产资源的综合开发利用、工业生产的迅猛发展、各种化学产品、农药及化肥的广泛使用，重金属元素通过各种途径进入土壤中，造成日益严重的重金属污染。

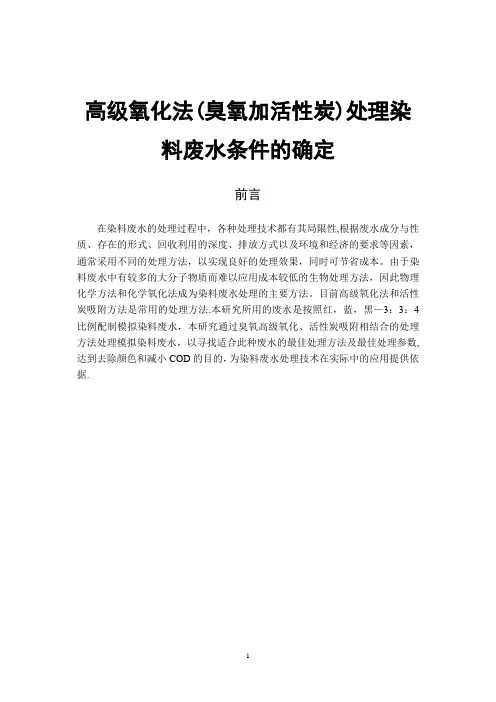

高级氧化法(臭氧加活性炭)处理染料废水条件的确定前言在染料废水的处理过程中，各种处理技术都有其局限性,根据废水成分与性质、存在的形式、回收利用的深度、排放方式以及环境和经济的要求等因素，通常采用不同的处理方法，以实现良好的处理效果，同时可节省成本。
由于染料废水中有较多的大分子物质而难以应用成本较低的生物处理方法，因此物理化学方法和化学氧化法成为染料废水处理的主要方法。
目前高级氧化法和活性炭吸附方法是常用的处理方法.本研究所用的废水是按照红，蓝，黑—3：3：4比例配制模拟染料废水，本研究通过臭氧高级氧化、活性炭吸附相结合的处理方法处理模拟染料废水，以寻找适合此种废水的最佳处理方法及最佳处理参数,达到去除颜色和减小COD的目的，为染料废水处理技术在实际中的应用提供依据.1．概述1.1染料废水的概述染料的分类按染料结构分类按染料分子相同的基本化学结构或共同的集团以及染料共同合成方法和性质分类。
(1)偶氮染料(2)蒽醌染料(3）靛旋染料（4）硫化染料(5)菁染料（6）三芳基甲烷染料（7）含有杂环结构的染料按染料的应用分类：（1）直接染料(2)硫化染料（3）还原染料（4）酸性染料（5）酸性络合染料（6）反应性染料（7) 冰染染料（纳夫妥染料)(8）氧化染料（9)分散染料(10）阳离子染料印染废水来源及水质状况染料工业废水特点:（1)废水种类繁多染料工业主要废水：含盐有机物有色废水,无机盐浓度在15%-25％，主要是氯化钠，少量硫酸钠、氯化钾及其他金属盐类;氯化或滨化废水;含有微酸微碱的有机废水；含有铜、铅、铬、锰、汞等金属离子的有色废水；含硫的有机物废水［1］。
(2)废水有机物成分复杂且浓度高精细化工染料、颜料等行业生产流程长，从原料到成品往往伴随有硝化、还原、氯化、缩合、偶合等单元操作过程，副反应多，产品收率低，染料生产过程损失率约2%，染色过程损失率10%，所以废水中有机物和含盐量都比较高，成分非常复杂.染料、颜料等高浓度有机废水，COD高达数十万mg/L,有机磷数百到数千mg/L[2］。
三效蒸发技术处理高浓度废水摘要：针对垃圾填埋渗沥液、医药、化工废水的处理，提出了应用高效三效蒸发技术处理高浓度废水的新工艺。
阐述了其工艺流程和设备设计。
其工业应用结果表明，废水中的cOD去除率均达到98％一99％。
化工、染料、医药及中间体等的生产废水。
因其浓度高、毒性大、难以降解而成为世界公认的难题。
如何提高处理效率、降低投资对于高浓度、难降解有机工业废水十分关键。
针对高浓度有机废水治理亟待解决的问题，开发出高效处理技术、设备及组合工艺，建立起高浓度难降解废水处理过程智能化和可控制化的有效方法一直是环保和水处理科技工作者关注的焦点。
石家庄博特环保科技有限公司把多效蒸发技术应用于高浓度废水的综合处理，解决了厌氧与好氧工艺相组合运行不够稳定的问题，使废水得到综合利用，具有显著的环境和经济效益。
一、高效多效蒸发处理技术原理目前蒸发器的种类比较多，就其蒸发方式而言，有自然循环蒸发器，强制循环蒸发器；从蒸汽利用方式考虑，蒸发又可分为一效至五效。
在第1个以直接蒸汽加热的蒸发器内，由被加热液体沸腾而产生的二次蒸汽进入第2个蒸发器作为热源，即为二效蒸发。
这样依次利用前一效的二次蒸汽作为下一效的蒸发器的热源。
根据能量守恒，每蒸发l t水所消耗的蒸汽量比率为：单效1．1，双效O．57，三效O．4，四效0．3，五效0．27。
综合比较设备投资和运行费用，通常采用三效蒸发技术处理高浓度废水，每蒸发处理l t废水约消耗0．38 t的蒸汽。
二、高效三效蒸发技术处理设备的流程高浓度废水首先进入第三效加热器，与二效二次蒸汽进宪热交换。
废水经第三效加热，废水中的水蒸汽化为二次蒸汽，当蒸发器内废水浓度被提高到一定浓度后，由中间循环泵送至第一效蒸发器；进入一效蒸发器的废水，与一次蒸汽进行热交换，废水中的水分被大量蒸发，所产生的二次蒸汽进入第二效加热器作为热源。
当第一效废水浓度继续被提高后，在真空压差状态下，废水自行进入第二效蒸发器；第二效产生的二次蒸汽进入第三效作为热源。

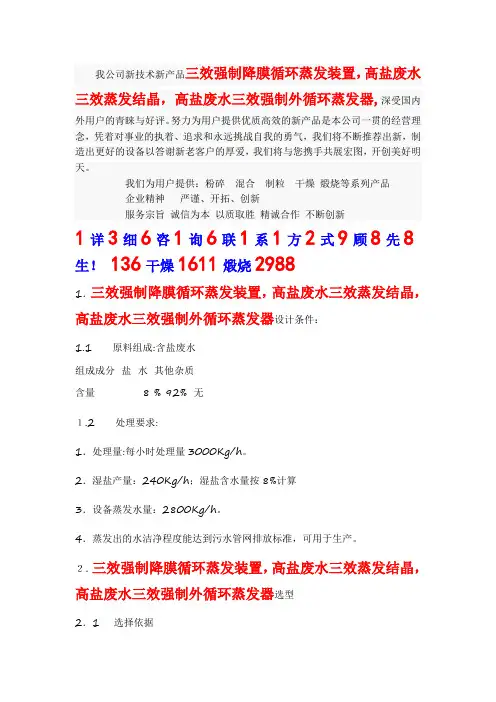

我公司新技术新产品三效强制降膜循环蒸发装置，高盐废水三效蒸发结晶，高盐废水三效强制外循环蒸发器,深受国内外用户的青睐与好评。
努力为用户提供优质高效的新产品是本公司一贯的经营理念，凭着对事业的执着、追求和永远挑战自我的勇气，我们将不断推荐出新，制造出更好的设备以答谢新老客户的厚爱，我们将与您携手共展宏图，开创美好明天。
我们为用户提供：粉碎混合制粒干燥煅烧等系列产品企业精神严谨、开拓、创新服务宗旨诚信为本以质取胜精诚合作不断创新1详3细6咨1询6联1系1方2式9顾8先8生！136干燥1611煅烧29881．三效强制降膜循环蒸发装置，高盐废水三效蒸发结晶，高盐废水三效强制外循环蒸发器设计条件：1.1 原料组成:含盐废水组成成分盐水其他杂质含量8 % 92% 无１.2 处理要求:1．处理量:每小时处理量3000Kg/h。
2．湿盐产量：240Kg/h；湿盐含水量按8%计算3．设备蒸发水量：2800Kg/h。
4．蒸发出的水洁净程度能达到污水管网排放标准，可用于生产。
２．三效强制降膜循环蒸发装置，高盐废水三效蒸发结晶，高盐废水三效强制外循环蒸发器选型2．1 选择依据（1）溶液在蒸发过程中有结晶产生并分离出结晶。
（2）溶液从8%浓缩到饱和状态(27.3%)并结晶。
2．2工艺及设备1．蒸发工艺：考虑到蒸发能耗大,因此选用采用并流三效蒸发工艺。
由于原料浓度较大，需要蒸发少量水份,到饱和时才能产生结晶.第二、三效采用强制外循环OSLO结晶蒸发器形式，物料经过三效蒸发，溶液在末效达到饱和并产生结晶，温度在70℃左右。
晶浆经过泵输送到结晶罐，在罐内冷却到40～45℃并进一步结晶，然后出料进入离心机进行固液分离，母液则返回蒸发器。
2．设备形式：外循环三效蒸发器，第二、三效采用强制外循环OSLO结晶蒸发器形式，出料采用泵送方式，晶浆送入结晶罐内降温结晶，然后经过离心机分离晶体和母液，母液则返回第三效蒸发器内蒸发。
3．流程：顺流（并流）方式，即原料由第一效进入，经过第二效再到第三效。

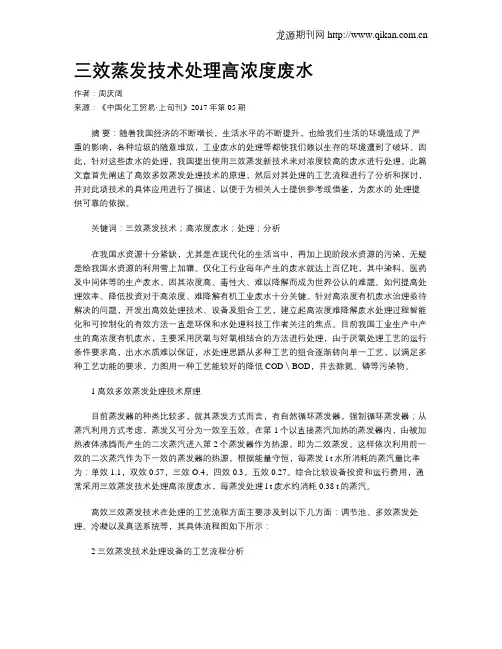

三效蒸发技术处理高浓度废水作者：周庆阔来源：《中国化工贸易·上旬刊》2017年第05期摘要：随着我国经济的不断增长，生活水平的不断提升，也给我们生活的环境造成了严重的影响，各种垃圾的随意堆放，工业废水的处理等都使我们赖以生存的环境遭到了破坏。
因此，针对这些废水的处理，我国提出使用三效蒸发新技术来对浓度较高的废水进行处理。
此篇文章首先阐述了高效多效蒸发处理技术的原理，然后对其处理的工艺流程进行了分析和探讨，并对此项技术的具体应用进行了描述，以便于为相关人士提供参考或借鉴，为废水的处理提供可靠的依据。
关键词：三效蒸发技术；高浓度废水；处理；分析在我国水资源十分紧缺，尤其是在现代化的生活当中，再加上现阶段水资源的污染，无疑是给我国水资源的利用雪上加霜。
仅化工行业每年产生的废水就达上百亿吨，其中染料、医药及中间体等的生产废水。
因其浓度高、毒性大、难以降解而成为世界公认的难题。
如何提高处理效率、降低投资对于高浓度、难降解有机工业废水十分关键。
针对高浓度有机废水治理亟待解决的问题，开发出高效处理技术、设备及组合工艺，建立起高浓度难降解废水处理过程智能化和可控制化的有效方法一直是环保和水处理科技工作者关注的焦点。
目前我国工业生产中产生的高浓度有机废水，主要采用厌氧与好氧相结合的方法进行处理，由于厌氧处理工艺的运行条件要求高，出水水质难以保证，水处理思路从多种工艺的组合逐渐转向单一工艺，以满足多种工艺功能的要求，力图用一种工艺能较好的降低COD＼BOD，并去除氮、磷等污染物。
1 高效多效蒸发处理技术原理目前蒸发器的种类比较多，就其蒸发方式而言，有自然循环蒸发器，强制循环蒸发器；从蒸汽利用方式考虑，蒸发又可分为一效至五效。
在第1个以直接蒸汽加热的蒸发器内，由被加热液体沸腾而产生的二次蒸汽进入第2个蒸发器作为热源，即为二效蒸发。
这样依次利用前一效的二次蒸汽作为下一效的蒸发器的热源。
根据能量守恒，每蒸发l t水所消耗的蒸汽量比率为：单效1.1，双效0.57，三效O.4，四效0.3，五效0.27。
污水处理三效蒸发器是什么流程？污水处理三效蒸发器是一种用于处理废水的设备。
该设备主要流程包括预处理、三效蒸发、混合气体净化等多个环节。
以下是污水处理三效蒸发器的详细流程。
一、预处理首先，将产生的废水进行初步的预处理，包括过滤、调节pH值、去除沉淀、减少泥沙等。
这个预处理过程是为了防止在后续处理过程中设备受到堵塞或损坏。
二、三效蒸发接下来，处理过的污水会被送入三效蒸发器。
三效蒸发器主要由三个蒸发器组成，并通过热泵循环利用余热达到节能的效果。
1. 一效蒸发器废水首先进入一效蒸发器，利用第一效热泵将水蒸发，将废水中的水分子分离出来。
2. 二效蒸发器经过一效蒸发器处理后，水分子较少，仍然残留垃圾和污染物质。
所以，水会被送至二效蒸发器。
在这个过程中，水被加热至蒸汽状态，而废物质则被转化为固态。
此时的废水已经成为纯净的水汽，可以再次通过热泵进行回收循环利用，从而达到节能环保的目的。
3. 三效蒸发器最后，纯净的水汽会进入三效蒸发器进行蒸发，再次被分离出水分子。
此时，水分子已经被完全提纯，不含有任何有害物质。
经过处理后的废水可以被排放或再利用。
三、混合气体净化在废水处理过程中，会产生一些有害气体和难闻的气味。
因此，在三效蒸发器处理完后，需要将这些混合气体进行净化处理，达到环保的目的。
净化过程一般使用布袋过滤器、除臭净化装置等。
这些设施能够有效地过滤污染物和异味气体，让处理后的废水更加环保，在排放到大气中时不会对环境造成污染。
四、结语以上是污水处理三效蒸发器的详细流程，该流程通过使用废水再生循环能源，不仅可以达到节能环保的目的，同时也能解决废水排放的问题。
希望广大读者在使用该设备的时候，能够更好地发挥它的功效。

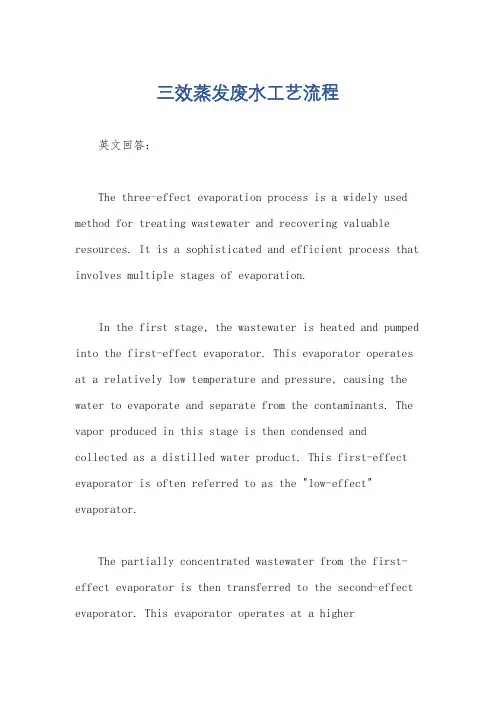

三效蒸发废水工艺流程英文回答：The three-effect evaporation process is a widely used method for treating wastewater and recovering valuable resources. It is a sophisticated and efficient process that involves multiple stages of evaporation.In the first stage, the wastewater is heated and pumped into the first-effect evaporator. This evaporator operates at a relatively low temperature and pressure, causing the water to evaporate and separate from the contaminants. The vapor produced in this stage is then condensed andcollected as a distilled water product. This first-effect evaporator is often referred to as the "low-effect" evaporator.The partially concentrated wastewater from the first-effect evaporator is then transferred to the second-effect evaporator. This evaporator operates at a highertemperature and pressure, allowing for further evaporation of water and concentration of the contaminants. The vapor produced in this stage is also condensed and collected as a distilled water product. This second-effect evaporator is often referred to as the "medium-effect" evaporator.Finally, the concentrated wastewater from the second-effect evaporator is transferred to the third-effect evaporator. This evaporator operates at an even higher temperature and pressure, enabling the maximum evaporation of water and concentration of the contaminants. The vapor produced in this stage is once again condensed andcollected as a distilled water product. This third-effect evaporator is often referred to as the "high-effect" evaporator.The use of multiple-effect evaporators allows for the efficient utilization of heat energy. The vapor generated in each stage of evaporation is used as the heat source for the subsequent stage, reducing the overall energy consumption of the process. This energy-saving feature makes the three-effect evaporation process highly cost-effective and environmentally friendly.中文回答：三效蒸发废水工艺流程是一种广泛应用于废水处理和资源回收的方法。
