金属软管的构造及其性能介绍

金属软管（英文名称：Metal Hose）波纹管系列制品之一。

进属软管是工程技术中重要的连接构件，由波纹柔性管、网套和接头结合而成。

在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，应用于航空航天、石油化工、矿山电子、机械造船、轻纺电子、能源建筑等各领域。

我国已于1993年发布了国家标准《波纹金属软管通用技术条件》（GB/T14525-93）。

金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～＋450℃)，耐高压性（最高为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。

金属软管使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹管。

螺旋形波纹管螺旋形波纹管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。

环形波纹管环形波纹管是波纹呈闭合圆环状的管形壳体，波与波之间由圆环波纹串联而成。

环形波纹管由无缝管材或焊接管材加工成形。

受加工方式制约，较之螺旋形波纹管，其单管长度通常较短。

环形波纹管的优点是弹性好、刚度小。

金属软管连接方式：金属软管连接方式分为法兰连接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接。

不锈钢金属软管（又称，金属软管、不锈钢软管、不锈钢波纹软管、Metal Hose）是现代工业管路中的一种高品质的柔性管道。

它主要由不锈钢波纹管、不锈钢网套和金属软管接头组成。

2.不锈钢软管使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹管。

（1）螺旋形金属软管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。

304金属软管
304金属软管是一种由304不锈钢制成的金属软管，具有优良的耐腐蚀性能和机械性能。

其连接管为厚壁管，呈螺旋状或圆形波型，表层的网袋由钢丝编制成或带钢按一定的主要参数。

金属软管两边连接头或法兰片与管路的连接头或法兰片相符合。

网袋是二类压力容器中设备的首要承受压力构件，这是用于维护金属管的作用，根据管道里的工作压力与应用地址，一个或好几个可选择双层线或带钢编制。

工作压力范围一般为PN0.6~32.0Mpa。

主要应用在需要有充足柔韧度的输送管，管道及时避免震动，适用蒸气、气体、燃料油、石油、化工厂等领域。

以上信息仅供参考，如果您还有疑问，建议咨询专业人士。

消防专用型金属软管构造及作用一、构造1.内衬层：内衬层是由特殊合成橡胶或塑料材料制成的，其主要作用是保护金属软管内壁，防止金属与输送液体接触，防止腐蚀和污染。

同时，内衬层材料还必须具有良好的耐压性能和耐高温性能，以确保软管在高压和高温环境下的安全可靠性。

2.加强层：加强层是金属软管的核心部分，用来增加软管的强度和耐压性能。

一般采用高强度的金属丝或金属带编织或绕包而成，常见的金属材料有不锈钢、铜、铝等。

加强层材料的选择要根据软管的使用条件和工作压力来确定，以确保软管在严苛的工作条件下能够承受高压和冲击。

3.外衬层：外衬层是用耐高温、耐磨损和耐侵蚀的合成纤维布料或胶层材料覆盖在软管的外表面。

其主要作用是保护加强层，增加软管的抗拉强度和耐磨性。

此外，外衬层还可以起到防静电和防腐蚀的作用，确保软管在使用过程中不受外界环境的影响。

二、作用1.输送灭火水：金属软管能够承受高压和冲击，能够输送大量的灭火水和消防液体，以满足不同场合下的灭火需求。

其内衬层具有良好的耐腐蚀性能，能够确保输送的水质不受金属污染，保证消防水源的安全和有效性。

2.抗压和抗拉性能：金属软管的加强层能够增加软管的强度和耐压性能，可以承受高压和冲击的力量。

在消防工程中，往往需要将水源输送到高楼建筑或远距离的灭火现场，金属软管能够承受高水压和水流速度的要求，确保水源快速、稳定地输送到火场。

3.耐高温性能：金属软管的内衬层和外衬层都具有良好的耐高温性能，能够在高温环境下工作。

在灭火过程中，火源周围温度往往较高，金属软管能够承受高温并保持软管的稳定性，确保正常灭火操作的进行。

4.耐磨损和耐侵蚀性能：金属软管的外衬层具有良好的耐磨损性能，能够避免软管在使用过程中被外界物体或地面的摩擦损坏。

同时，外衬层材料的耐侵蚀性能也能够保证软管在多种环境下的使用寿命和安全性。

综上所述，消防专用型金属软管由内衬层、加强层和外衬层构成，其主要作用是输送灭火水和消防液体，用于消防灭火和救援工作。

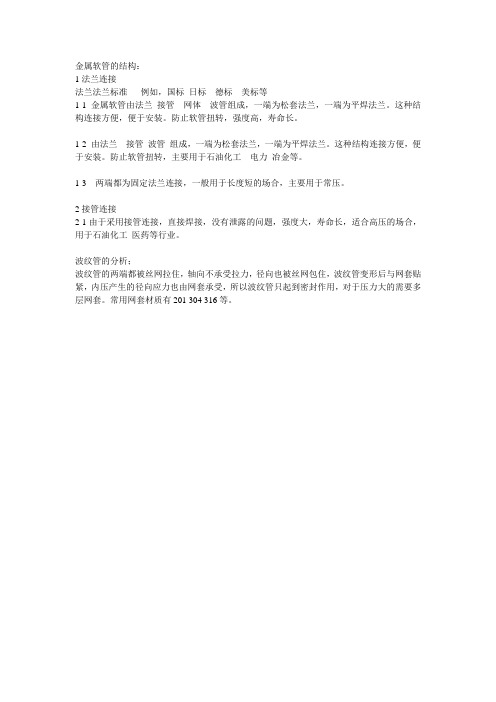

金属软管的结构：
1法兰连接
法兰法兰标准例如，国标日标德标美标等
1-1金属软管由法兰接管网体波管组成，一端为松套法兰，一端为平焊法兰。

这种结构连接方便，便于安装。

防止软管扭转，强度高，寿命长。

1-2 由法兰接管波管组成，一端为松套法兰，一端为平焊法兰。

这种结构连接方便，便于安装。

防止软管扭转，主要用于石油化工电力冶金等。

1-3 两端都为固定法兰连接，一般用于长度短的场合，主要用于常压。

2接管连接
2-1由于采用接管连接，直接焊接，没有泄露的问题，强度大，寿命长，适合高压的场合，用于石油化工医药等行业。

波纹管的分析；
波纹管的两端都被丝网拉住，轴向不承受拉力，径向也被丝网包住，波纹管变形后与网套贴紧，内压产生的径向应力也由网套承受，所以波纹管只起到密封作用，对于压力大的需要多层网套。

常用网套材质有201 304 316等。

消防专用型金属软管构造及作用首先，我们来了解一下消防专用型金属软管的构造。

一般而言，金属软管的外层被覆盖着一层由不锈钢丝编织而成的保护层。

保护层可以有效防止软管被外界物质磨损或切割，增加软管的使用寿命。

内衬管一般由聚合物材料或橡胶制成，具有良好的密封性能和耐腐蚀性，确保介质不会泄漏或被外界污染。

1.水源供给：消防专用型金属软管能够连接消防设备与供水源，将水流输送到火场。

它可以灵活地传输水流，方便消防人员在复杂的环境中进行灭火救援。

2.消防灭火：金属软管通常具有较高的耐压性能，可以承受较高的水压，以达到有效的灭火效果。

金属软管还具有较高的抗磨损性能，能够在恶劣环境中进行灭火作业，如通过破碎的建筑物、窗户等进行灭火。

3.耐腐蚀性：消防专用型金属软管的内衬管通常由耐腐蚀材料制成，如聚合物材料或橡胶。

这种材料在长时间暴露于水或其他消防介质时也不会产生腐蚀或污染，确保介质的纯净性。

4.使用寿命长：金属软管具有较高的耐磨性能和抗腐蚀性能，能够在使用中经受住重压和多次折弯而不会破裂或失效。

这大大延长了金属软管的使用寿命，减少了更换和维护的成本。

5.安全性能高：由于金属软管具有较高的耐压性能和抗磨损性能，防止了在使用中爆炸和其他危险情况的发生。

同时，金属软管还具有较好的耐高温性能，能够在高温环境中使用，保护消防人员的安全。

总之，消防专用型金属软管作为一种特殊的管道装置，在消防救援工作中起到了非常重要的作用。

它能够有效地连接消防设备与供水源，将水流传送到火场，从而实现消防灭火的目标。

另外，金属软管具有较高的耐压性能、耐腐蚀性能和使用寿命长的特点，能够在复杂的环境中安全可靠地进行工作。

加强对消防专用型金属软管的研发和应用，将进一步改善灭火救援工作的效率和安全性。

金属软管防护等级金属软管是一种柔韧性好、耐腐蚀、耐高温、耐高压的管道连接件，由波纹管、网套和接头等主要部件构成。

其材质通常包括不锈钢、铜、钛以及各种合金材料等。

结构特点：波纹管：是金属软管的核心部分，通过特殊工艺加工成连续或间断的环状波纹结构，以实现良好的伸缩性和挠曲性。

网套：包裹在波纹管外部，可以增强软管的抗压、抗冲击性能，同时对波纹管起保护作用，防止机械损伤。

接头：两端用于与固定设备连接的接口，常见的有法兰连接、螺纹连接等形式。

应用优势：良好的柔性：能够吸收设备振动、减少噪音、补偿安装位置偏移和热膨胀冷缩。

高强度与耐用性：由于采用金属材料制造，因此具有较高的承载能力，能在高压、高温环境下稳定工作，并且使用寿命长。

耐腐蚀性：根据使用环境的不同选择不同材质，如不锈钢金属软管就具有很好的耐腐蚀性能，适用于化工、石油等领域。

防护等级：金属软管的防护等级主要指的是其对外部环境因素（如防水、防尘、防腐蚀等）的防护能力，通常按照国际电工委员会（IEC）制定的IP防护等级标准进行划分。

IP防护等级是由两个数字组成，第一个数字代表防尘等级，第二个数字代表防水等级。

例如：IP67：第一位"6"表示完全防止外物及灰尘侵入；第二位"7"表示在常温常压下，当浸入规定压力的水中一定时间后，能够确保设备内部不进水。

IP68：第一位"6"同样表示完全防尘；第二位"8"则表示设备在制造商规定的条件下可以长期沉浸在水中，并且保持良好性能。

对于金属软管来说，根据其设计和用途不同，可能需要达到不同的防护等级要求。

比如，在户外或恶劣环境中使用的金属软管，通常需要较高的防护等级以确保其在复杂条件下的耐用性和安全性。

金属软管标准金属软管是一种用于输送液体、气体等介质的管道连接部件，其主要特点是具有一定的柔韧性和耐压性能。

在工业领域中，金属软管被广泛应用于化工、石油、冶金、电力、船舶等行业，因此对金属软管的标准化要求也越来越高。

本文将介绍金属软管标准的相关内容，以便更好地了解和应用金属软管。

首先，金属软管的材料标准是金属软管标准的重要内容之一。

金属软管通常由不锈钢、镍合金等材料制成，其主要特点是耐高温、耐腐蚀、耐压等。

因此，金属软管的材料标准需要符合相关的国家标准和行业标准，以确保其质量和性能达到要求。

其次，金属软管的结构标准也是非常重要的。

金属软管通常由内层金属波纹管、外层网套、连接端等部件组成，其结构设计需要符合相关的标准要求，以确保金属软管在使用过程中具有良好的柔韧性和耐压性能。

另外，金属软管的尺寸标准也是不可忽视的。

金属软管的尺寸通常包括内径、外径、长度等参数，这些尺寸需要符合相关的标准规定，以确保金属软管能够与其他管道连接部件配合良好，达到密封和传输介质的要求。

此外，金属软管的性能标准也是金属软管标准的重要内容之一。

金属软管在使用过程中需要具有良好的耐压性能、耐腐蚀性能、耐磨损性能等，因此金属软管的性能标准需要符合相关的国家标准和行业标准，以确保其在各种工况下都能够正常工作。

最后，金属软管的检测标准也是非常重要的。

金属软管在生产出厂前需要经过严格的检测，以确保其质量和性能达到标准要求。

金属软管的检测标准通常包括外观检查、尺寸检测、压力试验、泄漏检测等内容，这些检测标准需要符合相关的国家标准和行业标准，以确保金属软管的质量可靠。

总之，金属软管标准涉及材料、结构、尺寸、性能、检测等多个方面，其标准化对于保障金属软管的质量和安全具有重要意义。

通过遵循金属软管标准，可以更好地选择和应用金属软管，确保其在工业生产中发挥良好的作用。

希望本文所述内容能够帮助大家更好地了解金属软管标准，提高金属软管的使用效果。

金属软管说明书引言：金属软管是一种灵活、可曲折的管道，由金属织物编织而成。

它具有高强度、耐高温、耐腐蚀等特点，广泛应用于各个领域。

本文将详细介绍金属软管的特点、用途、安装及维护等方面的内容，以便用户正确使用和保养。

一、金属软管的特点金属软管采用高纯度不锈钢作为外层，并通过特殊工艺将内外层金属层缠绕在一起，形成密封性强的软管，具有以下特点：1. 高强度：金属软管材质坚固，能够承受较大的压力，有效防止泄漏和爆炸事故的发生。

2. 耐高温：金属软管可以在高温环境下工作，保持其稳定的性能，适用于各种高温工况。

3. 耐腐蚀：金属软管具有优良的耐腐蚀性能，可以在腐蚀性介质中工作，延长使用寿命。

4. 隔热性：金属软管内外层之间通过特殊工艺隔开，从而实现隔热效果，确保介质温度的稳定。

5. 灵活性：金属软管可以弯曲成各种形状，适应不同的安装环境和场所。

二、金属软管的用途金属软管广泛应用于石油、化工、制药、食品、冶金等工业领域，主要用于以下方面：1. 液体输送：金属软管可用于输送各种介质，包括油品、化工品、食品等。

2. 气体输送：金属软管可以输送气体，如液化气、氩气等。

3. 蒸汽传导：金属软管可以承受高温和高压，适用于蒸汽传导。

4.管道连接：金属软管可用于连接管道，便于安装和维修。

三、金属软管的安装与维护1. 安装：（1）在安装金属软管之前，应仔细检查软管是否有损坏或变形，并确保软管和连接件的匹配性。

（2）安装时要避免翘曲或过度弯曲软管，以免影响其使用寿命。

（3）正确选择适合的连接件并正确安装，确保连接紧固，避免泄漏。

（4）根据使用环境和介质特性，选择适当的支架或吊挂设备，支撑金属软管以减少受力。

2. 维护：（1）定期检查金属软管的外观，发现损坏或腐蚀应及时更换。

（2）使用过程中应避免金属软管与锋利物体的碰撞，以免造成划伤或穿孔。

（3）金属软管使用后应除去上面的杂质和介质残留，避免堵塞和腐蚀软管。

（4）定期给金属软管进行保养，涂抹特殊防锈润滑剂，保持其表面光滑，并延长使用寿命。
