建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽。
常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。
是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。
为了简化作图，通常采用省略方法画，即在门窗洞口处断开。
（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。
还应表示出楼板与外墙的关系。
3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。
（二）外墙身详图的识读1．了解墙身详图的图名和比例。
2．了解墙脚构造。
3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。
与墙身大样图（一）基本相同。
而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。
墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。

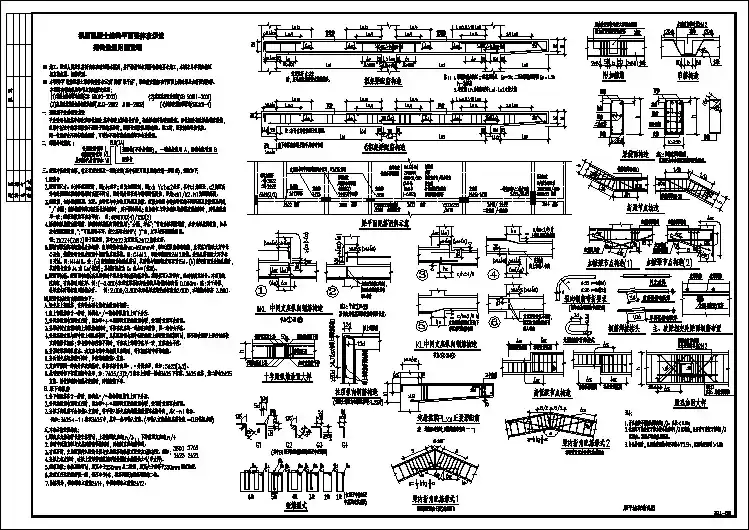

二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。
楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。
楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。
