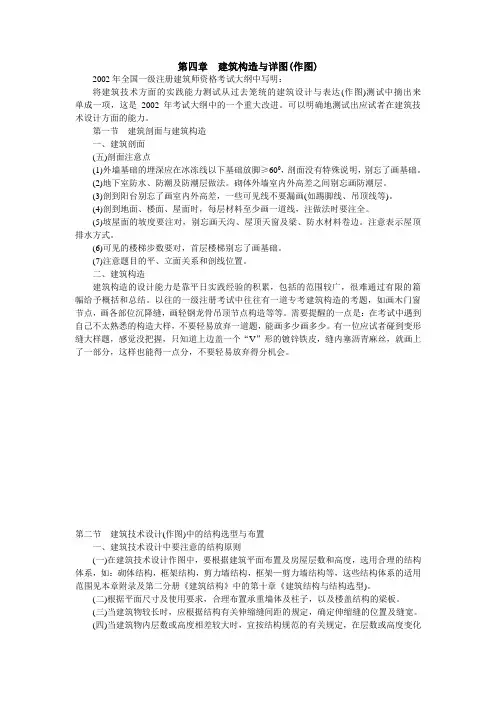

第四章建筑构造与详图(作图)2002年全国一级注册建筑师资格考试大纲中写明：将建筑技术方面的实践能力测试从过去笼统的建筑设计与表达(作图)测试中摘出来单成一项，这是2002年考试大纲中的一个重大改进。
可以明确地测试出应试者在建筑技术设计方面的能力。
第一节建筑剖面与建筑构造一、建筑剖面(五)剖面注意点(1)外墙基础的埋深应在冰冻线以下基础放脚≥600，剖面没有特殊说明，别忘了画基础。
(2)地下室防水、防潮及防潮层做法。
砌体外墙室内外高差之间别忘画防潮层。
(3)剖到阳台别忘了画室内外高差，一些可见线不要漏画(如踢脚线、吊顶线等)。

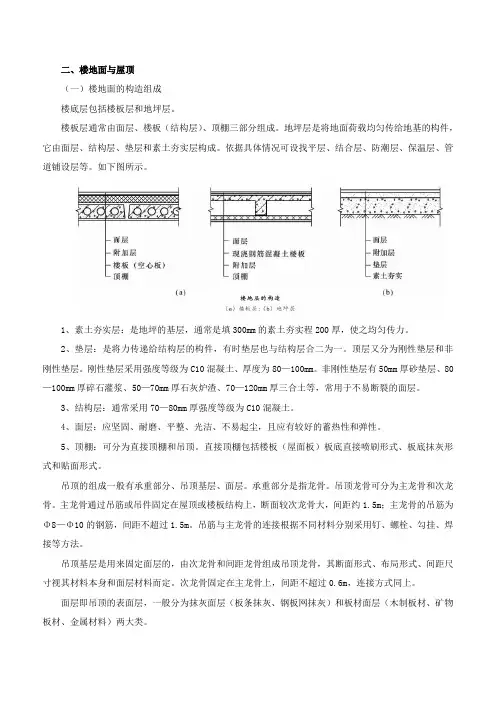

(4)剖到地面、楼面、屋面时，每层材料至少画一道线，注做法时要注全。
(5)坡屋面的坡度要注对，别忘画天沟、屋顶天窗及梁、防水材料卷边。
注意表示屋顶排水方式。
(6)可见的楼梯步数要对，首层楼梯别忘了画基础。
(7)注意题目的平、立面关系和剖线位置。

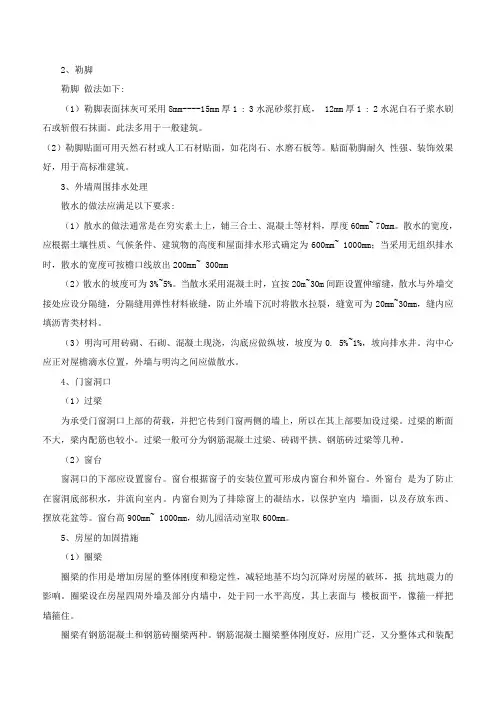

二、建筑构造建筑构造的设计能力是靠平日实践经验的积累，包括的范围较广，很难通过有限的篇幅给予概括和总结。
以往的一级注册考试中往往有一道专考建筑构造的考题，如画木门窗节点，画各部位沉降缝，画轻钢龙骨吊顶节点构造等等。
需要提醒的一点是：在考试中遇到自己不太熟悉的构造大样，不要轻易放弃一道题，能画多少画多少。
有一位应试者碰到变形缝大样题，感觉没把握，只知道上边盖一个“V”形的镀锌铁皮，缝内塞沥青麻丝，就画上了一部分，这样也能得一点分，不要轻易放弃得分机会。
第二节建筑技术设计(作图)中的结构选型与布置一、建筑技术设计中要注意的结构原则(一)在建筑技术设计作图中，要根据建筑平面布置及房屋层数和高度，选用合理的结构体系，如：砌体结构，框架结构，剪力墙结构，框架—剪力墙结构等，这些结构体系的适用范围见本章附录及第二分册《建筑结构》中的第十章《建筑结构与结构选型)。
(二)根据平面尺寸及使用要求，合理布置承重墙体及柱子，以及楼盖结构的梁板。
(三)当建筑物较长时，应根据结构有关伸缩缝间距的规定，确定伸缩缝的位置及缝宽。
(四)当建筑物内层数或高度相差较大时，宜按结构规范的有关规定，在层数或高度变化处设置沉降缝。
(五)当有抗震设防要求时，要根据建筑抗震设计规范的规定，米取相应的抗震措施，如：设置防震缝，确定承重砌体的局部尺寸，框架结构柱网应纵横两个方向布置等，以及其他有关规定。

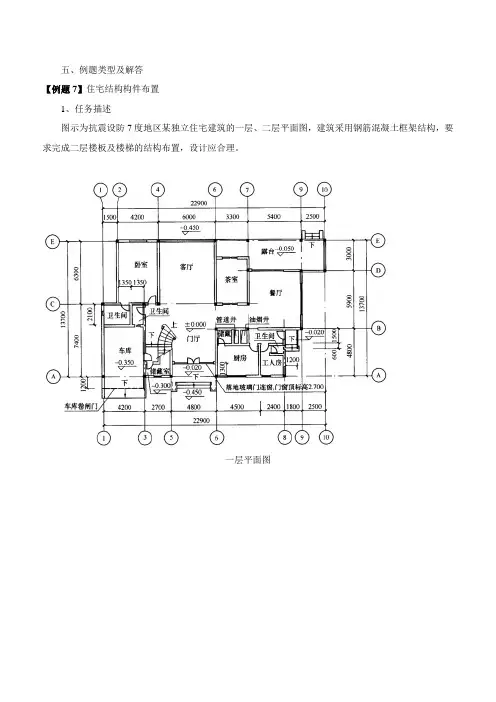

二、结构平面布置图这是建筑技术设计作图题中经常出现的题目。
该题要求根据给定的建筑平面图，绘出结构的承载系统，其结构布置应经济合理，并符合任务书与结构规范的要求。

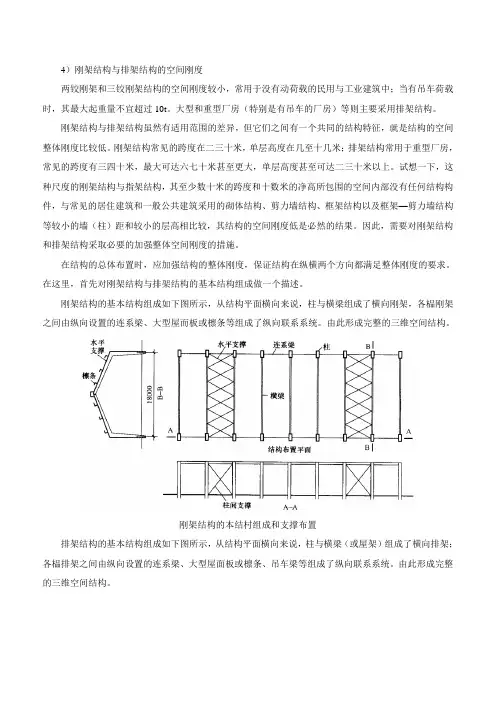

(一)合理地确定和布置竖向承重构件和抗侧力构件这些构件一般包括：承重墙体、柱、框架和支撑等。
墙体既是竖向承重构件，又是抗侧力构件，同时又足建筑平面分隔和围扩的需要；框架足由梁和柱刚性连接组成的骨架，它能承受建筑物的竖向荷载，同时也能承担水平荷载(如风力、地震作用)；支撑是作为承担建筑物水平荷载的专用构件，主要用于单层厂房、钢结构和高层建筑中。
墙体和柱均应有基础。
(二)楼盖结构布置楼盖结构一般包括楼板和梁。
1．楼板的布置一般分为预制板和现浇板二种。
(1)预制楼板1)使用预制板的条件a．作为楼板支承构件之间的平面轴线尺寸必须符合预制板长度时，才能采用预制板。
预制板的长度尺寸一般均为300rrml的模数进位，常见的板长有：1800、2100、2400、2700、3000、3300、3600、3900、4200、4500、4800、5100、5400、5700、6000、6300、6600、6900mm 等。
b．当楼板因使用要求需要开洞时，则不宜采用预制板，而宜采用现浇楼板，如厕所、浴室、厨房等部位。
c．预制板除有固定长度尺寸外，其承载力也是固定的，故当楼层的使用荷载超过预制板的允许承载力时，则不能采用预制板，而需采用现浇板。
d．平面形状复杂的楼板，不能采用预制板。
2)预制板布置时应注意的问题a预制板的两端必须有支承点，该支承点可以是墙，也可以是梁。
b．当为砌体结构时，预制板的侧边不得进墙。
c预制板的板端，不得伸入墙体内的构造柱，当遇构造柱时，应在构造柱位置拉开设置板缝。
d．当有阳台或雨罩需要楼板作为平衡条件时，与阳台(雨罩)相连部分宜局部采用现浇板和阳台(雨罩)连成整体。
e．在一个楼板区格内，可根据情况部分采用预制板，部分采用现浇板。
(2)现浇楼板1)除了采用预制楼板以外，均可采用现浇楼板。
2)所有现浇楼板均耍有支承构什，如承重墙件，梁等。
3)现浇楼板的支承构件沿周边布置，且长边与短边之比≤3时，称为双向板；当楼板的支承构件沿周边布置，长边与短边之比大于3或仅板的跨度二端有支承构件时，称为单向板。
4)现浇楼板的区格(或跨度)不宜太大；当跨度太大时宜加设梁，以减小板的跨度，避免板太厚。
2．梁的布置(1)梁是板的支承构件，因此梁应尽量根据板的经济跨度来布置。
(2)梁必须有可靠的支承构件，一般为柱或承重墙。
(3)当梁的支承构件为承重墙时，梁的位置宜避开门、窗洞口。
(4)当楼板有超过1。
0m的大洞口时，宜在洞边布置梁。
(5)作为预制板的支承梁时，梁的间距应符合预制板的长度。
3．阳台、雨罩的结构布置(1)阳台、雨罩一般采用现浇为宜；有条件时，也可采用预制构件。
(2)阳台、雨罩布置时，应保证有可靠的抗倾覆和锚固措施：1)当阳台和雨罩采用挑板结构时，应尽量和内部现浇楼板连成整体，利用内部楼板平衡抗倾覆。
2)当采用预制阳台和雨罩时，预制构件必须伸进墙内，其根部要有锚固措施，并与现浇板缝(或现浇板)浇在一起。
3)对挑出尺寸较大的阳台(雨罩)，宜采取加挑梁的方法，挑梁必须伸人内部墙体足够的长度。
4．大门头的结构布置大门头一般尺寸较大，故不宜采用预制结构，宜采用现浇钢筋混凝土结构，其结构布置有以下几种：(1)挑出尺寸不大时，可采用挑梁结构，这时挑梁必须能伸人墙体内部与楼层结构相连，参见挑梁或阳台结构平面图。
(2)当挑出尺寸较大，下面要求停车时，宜在挑梁外端处加柱。
若不能加柱时也可采用在上面加斜拉杆的方法。
5．砌体结构的门窗洞口上需加钢筋混凝土过梁，当在层高范围内有上、下窗洞时，要注明上过梁，下过梁。
a．预制板的两端必须有支承点，该支承点可以是墙，也可以是梁。
b．当为砌体结构时，预制板的侧边不得进墙。
C 预制板的板端，不得伸入墙体内的构造柱，当遇构造柱时，应在构造柱位置拉开设置板缝。
d．当有阳台或雨罩需要楼板作为平衡条件时，与阳台(雨罩)相连部分宜局部采用现浇板和阳台(雨罩)连成整体。
e．在一个楼板区格内，可根据情况部分采用预制板，部分采用现浇板。
(2)现浇楼板1)除了采用预制楼板以外，均可采用现浇楼板。
2)所有现浇楼板均耍有支承构什，如承重墙件，梁等。
3)现浇楼板的支承构件沿周边布置，且长边与短边之比≤3时，称为双向板；当楼板的支承构件沿周边布置，长边与短边之比大于3或仅板的跨度二端有支承构件时，称为单向板。
4)现浇楼板的区格(或跨度)不宜太大；当跨度太大时宜加设梁，以减小板的跨度，避免板太厚。
2．梁的布置(1)梁是板的支承构件，因此梁应尽量根据板的经济跨度宋布置。
(2)梁必须有可靠的支承构件，一般为柱或承重墙。
(3)当梁的支承构件为承重墙时，梁的位置宜避开门、窗洞口。
(4)当楼板有超过1．0m的大洞口时，宜在洞边布置梁。
(5)作为预制板的支承梁时，梁的间距应符合预制板的长度。
3．阳台、雨罩的结构布置(1)阳台、雨罩一般采用现浇为宜；有条件时，也可采用预制构件。
(2)阳台、雨罩布置时，应保证有可靠的抗倾覆和锚固措施：1)当阳台和雨罩采用挑板结构时，应尽量和内部现浇楼板连成整体，利用内部楼板平衡抗倾覆。
2)当采用预制阳台和雨罩时，预制构件必须伸进墙内，其根部要有锚固措施，并与现浇板缝(或现浇板)浇在一起。
3)对挑出尺寸较大的阳台(雨罩)，宜采取加挑梁的方法，挑梁必须伸人内部墙体足够的长度。
4．大门头的结构布置大门头一般尺寸较大，故不宜采用预制结构，宜采用现浇钢筋混凝土结构，其结构布置有以下几种：(1)挑出尺寸不大时，可采用挑梁结构，这时挑梁必须能伸人墙体内部与楼层结构相连，参见挑梁或阳台结构平面图。
(2)当挑出尺寸较大，下面要求停车时，宜在挑梁外端处加柱。
若不能加柱时也可采用在上面加斜拉杆的方法。
5．砌体结构的门窗洞口上需加钢筋混凝土过梁，当在层高范围内有上、下窗洞时，要注明上过梁，下过梁。
第三节建筑技术设计(作图)中的建筑设备部分一、大纲要求(一)考试大纲考试大纲对建筑技术设计(作图)的要求：“检验应试者在建筑技术方面的实践能力，对试题能作出符合要求的答案，包括……、机电设备及管道系统、……等，并符合法规规范。
”(二)各专业系统包括内容建筑设备(其中电气部分另见本章第四节)有以下几个系统：1．空调系统包括空调机(空气处理机)、风机盘管、空调供水管、空调回水管、空调凝水管、空调送风管、空调回风管、防火阀、空调送风口、空调回风口等。
2．通风系统包括通风送风管、通风回风管、防火阀、通风送风口、通风回风口等。
3．防排烟系统包括防烟加压送风机、防烟加压送风口、防烟加压送风竖井等；排烟风机、排烟口、排烟竖井等。
4．给排水系统包括给水管、给水管附件、阀门等；排水管、排水管附件、地漏、检查口、三通、存水弯等。
5．消火栓系统包括消火栓、消防给水管、消防给水管环管等。
6．自动喷水灭火系统包括水流指示器、喷头、喷淋给水管等。
二、试题题型(一)试题涉及专业内容机电设备试题包括给排水、暖通空调、电气三个专业，一般考题涉及到三个专业的综合内容(比如1999年、2000年、2001年)或只涉及到三个专业的消防内容(比如2003年)，偶有考题只涉及到三个专业中的其中两个专业综合内容(比如1998年、2004年)。
(二)试题作业内容建筑技术设计(作图)中的建筑设备试题包括两部分内容，第一部分为作图，第二部分为涂黑选择题(选择题是根据作图题布置要求，提出的一部分考核内容)和涂黑答题卡。
大多数试题着重于设计实践和理论知识，可以在规范、手册、教材、学习班学到，也有试题的部分内容接近于施工实践。
比如2004年试题，考核点为卫生器具冷、热水管的角阀数量、位置；卫生器具排水管的存水弯数量、位置；污水、废水排水管连接卫生器具和地漏的三通数量、位置；污水、废水排水立管检查口的数量、位置、高度等。
(三)试题格式1．作图部分(1)试题任务书任务书一般包括四个标题：机电设备试题为任务概述、任务书要求、布置要求、图例(建筑剖面、建筑构造、建筑结构试题的四个标题与机电设备试题词名不同，但词意相同)。
任务概述：对建筑物性质、高度、用途、要求作图涉及的专业等作简单介绍。
任务书要求：明确各专业作图的范围、前提条件、参数等。
布置要求：明确各专业作图的内容、深度等。
