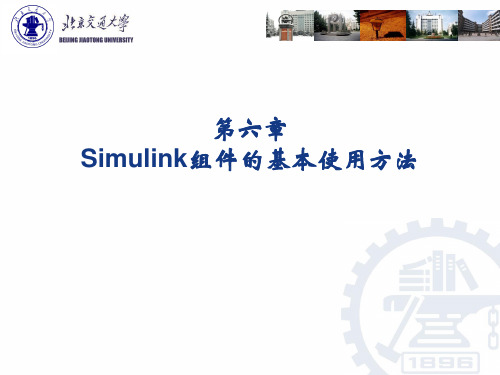

第六章Simulink组件的基本使用方法

matlab之simulink最通俗教程Simulink是MATLAB的一个重要工具箱，用于建模和仿真控制系统。

Simulink提供了一种图形化建模环境，可以方便地构建复杂系统，并对其进行仿真和分析。

本文将详细介绍Simulink的基本原理和使用方法，以便初学者快速入门。

Simulink模型由各种模块组成，这些模块可以是系统组件、数学算法或信号处理函数。

用户可以使用Simulink库中的预定义模块，也可以自己编写MATLAB函数来创建自定义模块。

模块之间的连接通过信号线进行，可以传递各种类型的信号，如数值、布尔值和字符串。

使用Simulink建模的第一步是创建一个新模型。

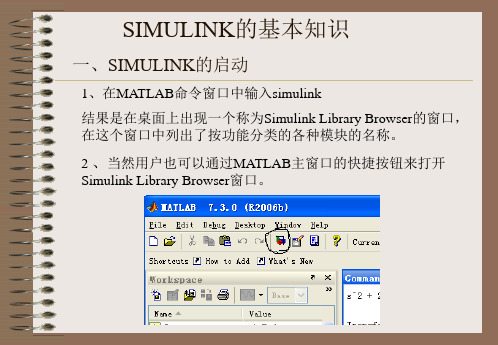

在MATLAB命令窗口中输入“simulink”命令即可打开Simulink库浏览器。

然后，可以从左侧的“Simulink Library Browser”面板中拖动所需的模块到模型窗口中。

常用的模块包括输入输出模块、数学运算模块和逻辑控制模块。

在模型中添加模块后，可以使用鼠标将它们连接在一起。

要创建连接线，只需点击模块输出端口并将鼠标拖动到另一个模块的输入端口。

连接线将自动连接两个模块，形成信号传递路径。

连接线上可以添加箭头标记，用于指定信号的流动方向。

模型的参数和设置可以在模型窗口的右侧“Properties”面板中进行调整。

例如，可以设置模块的初始状态、仿真时间范围和采样时间。

还可以为模块添加注释、设置显示颜色和调整模块大小等。

Simulink提供了多种仿真和分析工具，用于评估模型的性能和行为。

可以使用“Simulate”按钮开始仿真并观察模型的实时响应。

仿真结果可以以图表或波形图的形式显示，并可以保存和导出到MATLAB工作空间中进行后续处理。

还可以使用模型验证和优化工具来检查模型的准确性和效率。

除了基本的建模和仿真功能外，Simulink还支持代码生成和硬件连接。

可以将Simulink模型转换为C代码，并嵌入到嵌入式系统中。

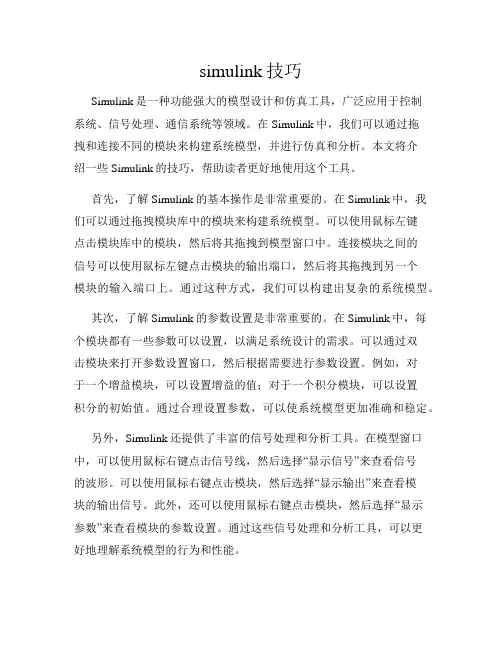

simulink技巧Simulink是一种功能强大的模型设计和仿真工具，广泛应用于控制系统、信号处理、通信系统等领域。

在Simulink中，我们可以通过拖拽和连接不同的模块来构建系统模型，并进行仿真和分析。

本文将介绍一些Simulink的技巧，帮助读者更好地使用这个工具。

首先，了解Simulink的基本操作是非常重要的。

在Simulink中，我们可以通过拖拽模块库中的模块来构建系统模型。

可以使用鼠标左键点击模块库中的模块，然后将其拖拽到模型窗口中。

连接模块之间的信号可以使用鼠标左键点击模块的输出端口，然后将其拖拽到另一个模块的输入端口上。

通过这种方式，我们可以构建出复杂的系统模型。

其次，了解Simulink的参数设置是非常重要的。

在Simulink中，每个模块都有一些参数可以设置，以满足系统设计的需求。

可以通过双击模块来打开参数设置窗口，然后根据需要进行参数设置。

例如，对于一个增益模块，可以设置增益的值；对于一个积分模块，可以设置积分的初始值。

通过合理设置参数，可以使系统模型更加准确和稳定。

另外，Simulink还提供了丰富的信号处理和分析工具。

在模型窗口中，可以使用鼠标右键点击信号线，然后选择“显示信号”来查看信号的波形。

可以使用鼠标右键点击模块，然后选择“显示输出”来查看模块的输出信号。

此外，还可以使用鼠标右键点击模块，然后选择“显示参数”来查看模块的参数设置。

通过这些信号处理和分析工具，可以更好地理解系统模型的行为和性能。

此外，Simulink还支持MATLAB脚本的编写和调用。

可以在模型窗口中使用鼠标右键点击空白处，然后选择“插入->MATLAB函数”来插入一个MATLAB函数模块。

在这个模块中，可以编写MATLAB脚本来实现一些复杂的计算和算法。

通过调用MATLAB脚本，可以进一步扩展Simulink的功能和灵活性。

最后，Simulink还支持代码生成和硬件连接。

可以使用Simulink Coder将Simulink模型生成C代码，然后在嵌入式系统中运行。

Simulink模型库用法1. 简介Simulink是一款功能强大的图形化建模和仿真软件，它可以用于开发和调试各种复杂的动态系统模型。

Simulink模型库是Simulink提供的一个重要功能，它包含了大量可复用的模块、函数和工具箱，可以帮助用户快速构建和测试各种系统模型。

本文将详细介绍Simulink模型库的用法，包括如何使用、管理和扩展模型库，以及一些常用的技巧和注意事项。

2. 模型库的使用2.1 打开模型库要打开Simulink模型库，可以选择在Simulink界面上点击”Library Browser”按钮或者使用快捷键Ctrl+D。

打开后会出现一个浏览器窗口，其中包含了各种不同类型的模块和工具。

2.2 搜索模块在浏览器窗口中，可以通过搜索框来查找需要的模块。

输入关键词后，系统会自动过滤显示相关的结果。

点击结果即可将对应的模块添加到当前工作区。

2.3 添加/删除模块要将一个模块添加到当前工作区中，只需将其从浏览器窗口拖拽到工作区中的合适位置即可。

如果要删除一个模块，只需选中该模块并按下Delete键即可。

2.4 连接模块在Simulink中，模块之间可以通过信号线进行连接。

要连接两个模块，只需将鼠标移动到一个模块的输出端口上，然后按下鼠标左键并拖动到另一个模块的输入端口上释放即可。

系统会自动创建连接。

2.5 参数设置每个模块都有一些参数可以设置，用于调整其行为和性能。

要设置参数，只需双击相应的模块，在弹出的对话框中进行修改即可。

3. 模型库的管理3.1 创建新的模型库除了默认提供的Simulink模型库外，用户还可以创建自己的模型库来管理和组织自己编写的模块。

要创建新的模型库，可以在浏览器窗口中选择”File”->“New”->“Library”，然后选择保存路径和名称即可。

3.2 添加/删除/编辑子系统在Simulink中，子系统是一种特殊类型的组件，可以将多个相关联的模块封装成一个单独的单元。

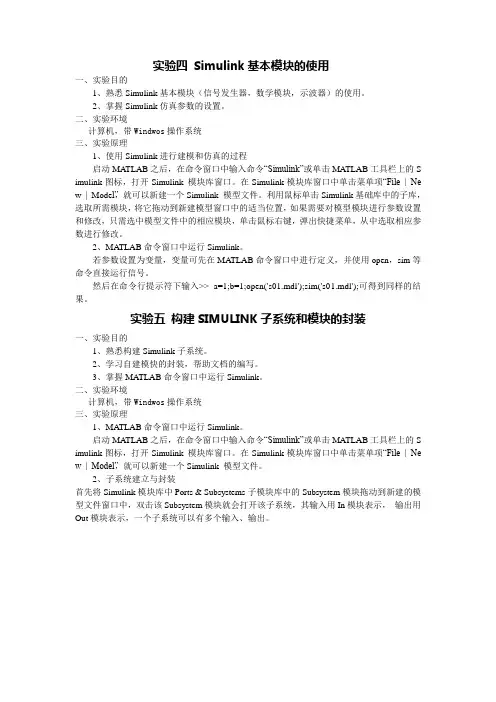

实验四 Simulink基本模块的使用一、实验目的1、熟悉Simulink基本模块（信号发生器，数学模块，示波器）的使用。

2、掌握Simulink仿真参数的设置。

二、实验环境计算机，带Windwos操作系统三、实验原理1、使用Simulink启动MATLAB之后，在命令窗口中输入命令“Simulink”或单击MATLAB工具栏上的S imulink图标，打开Simulink 模块库窗口。

在Simulink模块库窗口中单击菜单项“File | Ne w | Mode l”，就可以新建一个Simulink 模型文件。

利用鼠标单击Simulink基础库中的子库，选取所需模块，将它拖动到新建模型窗口中的适当位置，如果需要对模型模块进行参数设置和修改，只需选中模型文件中的相应模块，单击鼠标右键，弹出快捷菜单，从中选取相应参数进行修改。

2、MA TLAB命令窗口中运行Simulink。

若参数设置为变量，变量可先在MA TLAB命令窗口中进行定义，并使用open，sim等命令直接运行信号。

然后在命令行提示符下输入>> a=1;b=1;open('s01.mdl');sim('s01.mdl');可得到同样的结果。

实验五构建SIMULINK子系统和模块的封装一、实验目的1、熟悉构建Simulink子系统。

2、学习自建模快的封装，帮助文档的编写。

3、掌握MATLAB命令窗口中运行Simulink。

二、实验环境计算机，带Windwos操作系统三、实验原理1、MA TLAB命令窗口中运行Simulink。

启动MATLAB之后，在命令窗口中输入命令“Simulink”或单击MATLAB工具栏上的S imulink图标，打开Simulink 模块库窗口。

在Simulink模块库窗口中单击菜单项“File | Ne w | Model”，就可以新建一个Simulink 模型文件。

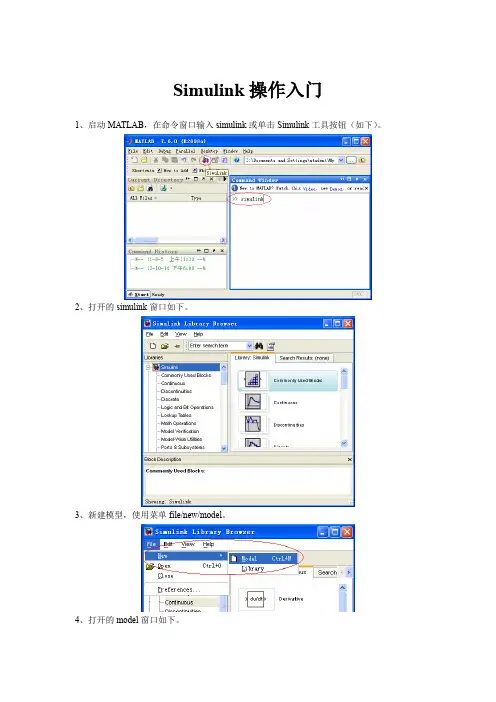

Simulink操作入门
1、启动MATLAB，在命令窗口输入simulink或单击Simulink工具按钮（如下）。

2、打开的simulink窗口如下。

3、新建模型，使用菜单file/new/model。

4、打开的model窗口如下。

5、将之并列如下（方便操作）。

6、在左侧找到simulink/Soures中的Sine Wave工具，拖至右侧合适位置。

7、同上，分别找到Sinks中的Scope、Signal Routing中的Mux和Continuous中的Integrator 放置如下
8、注意，每个模块图形的左右分别是输入和输出连接点。

9、连接方法，从出发点按住鼠标拖至接收点即可。

结果如下：
10、分支的呢？现将光标点在分支点上，
11、然后按住Ctrl键，拖动鼠标光标到接收点即可。

结果如下：
12、保存模型，File/save，输入文件名即可。

试验运行，单击如下运行按钮。

13、双击Scope，可见图形窗口。

14、命令窗口显示如下。

15、显示是使用了默认值。

通过model窗口的Simulation /Configuration Parameters菜单，可以详细设置各种参数。

参考文献：Matlab/ Simulink/ Help。

第六章Simulink数字电路仿真武汉大学物理科学与技术学院微电子系常胜从功能结构上将，数字电路可以分为组合逻辑电路和时序逻辑电路两种，我们的Simulink数字电路仿真也分这两部分讲授。

§６.1 组合逻辑电路的仿真6.1.1 组合逻辑电路仿真常用模块1、构建组合逻辑电路本体常用模块：Logical Operator（逻辑操作）模块位于Simulink节点下的Math Operations模块库（MATLAB6.5）或Logic and Bit Operations模块库（MATLAB7.0）中，用于实现基本的逻辑门单元。

根据具体需要，其可例化为与门、与非门、或门、或非门、异或门、反相器。

武汉大学物理科学与技术学院微电子系常胜武汉大学物理科学与技术学院微电子系常胜Combinatonial Logic（组合逻辑）模块位于Simulink节点下的Math Operations模块库（MATLAB6.5）或Logic and Bit Operations模块库（MATLAB7.0）中，用于实现逻辑表达式的运算。

采用真值表的方式来描述组合逻辑表达式。

真值表的具体描述方式见其Block Parameters中的help 对于组合逻辑的多个输入端，combinationial logic模块需要和Mux模块组合使用。

武汉大学物理科学与技术学院微电子系常胜真值表中填入对应位置的输出值武汉大学物理科学与技术学院微电子系常胜e.g. 函数Y=AB+BC+CA的实现ex6_1注意将仿真参数中Optimization中的Implement logic signals as boolean data(V.S. double)去掉，避免数据类型的不匹配。

武汉大学物理科学与技术学院微电子系常胜武汉大学物理科学与技术学院微电子系常胜2、信号输入常用模块：Pulse Generator（脉冲序列发生器）模块位于Simulink节点下的Source库中，根据要求可以产生占空比不同的脉冲序列。

1模块 Ctrl+拖动可以实现模块的复制2信号线windows 常用快捷键ctrl+X, ctrl+C, ctrl+V, ctrl+S, ctrl+Z 等同样适用3注释123121212128-3编码器...12第6章电路分析应用知识点：⏹MATLAB及Simulink电路仿真⏹Power System Blockset模块集⏹一般电路仿真⏹电子功率系统仿真6.1电路仿真概要6.1.1一个电阻电路仿真实例1、M文件方式实现clear;V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5; R1=(Rb*Rc)/(Ra+Rb+Rc);R2=(Rc*Ra)/(Ra+Rb+Rc);R3=(Ra*Rb)/(Ra+Rb+Rc);Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd));i=V/Req2、Simulink建模仿真Ｍ文件仿真与Simulink建模仿真的区别M文件仿真：烦琐，对用户的理论要求高，但灵活性高。

Simulink建模仿真：简单，对用户的理论要求不高，但灵活性差。

6.1.2 Power System Blockset模块集介绍Electrical Sources模块s模块Power Electronics模块Machines模块一个非常方便实用的用户交互界面工具，主要用于分析仿真模型中所用Power System Blockset模块库的子模块的状态。

观测被测量电流和电压的恒稳态，以及电路的状态变量（如电感的电流，电容的电压）Demos 模块6.2一般电路仿真6.2.1动态电路仿真1、RC电路的响应例 6_2 如图所示电路中的开关置于a点相当一段时间之后，突然将开关切换到b点，作出对应时间t的电压、电流波形图。

RC电路的响应2、RLC电路的响应例6_3 如图所示电路的初始能量为0，t=0时刻，将一个25mA的直流源作用到电路上，其中电容C=25nF，电感L=25mH，电阻R=400欧姆，画出图中电感L支路上电流的图形。

Simulink仿真环境基础学习Simulink是面向框图的仿真软件。

7.1演示一个Simulink的简单程序【例7.1】创建一个正弦信号的仿真模型。

步骤如下：(1) 在MATLAB的命令窗口运行simulink 命令，或单击工具栏中的图标，就可以打开Simulink模块库浏览器(Simulink Library Browser) 窗口，如图7.1所示。

图7.1 Simulink界面(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”，新建一个名为“untitled”的空白模型窗口。

(3) 在上图的右侧子模块窗口中，单击“Source”子模块库前的“+”(或双击Source)，或者直接在左侧模块和工具箱栏单击Simulink下的Source子模块库，便可看到各种输入源模块。

(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号)，将其拖放到的空白模型窗口“untitled”，则“Sine Wave”模块就被添加到untitled窗口；也可以用鼠标选中“Sine Wave”模块，单击鼠标右键，在快捷菜单中选择“add to 'untitled'”命令，就可以将“Sine Wave”模块添加到untitled窗口，如图7.2所示。

(5) 用同样的方法打开接收模块库“Sinks”，选择其中的“Scope”模块(示波器)拖放到“untitled”窗口中。

(6) 在“untitled”窗口中，用鼠标指向“Sine Wave”右侧的输出端，当光标变为十字符时，按住鼠标拖向“Scope”模块的输入端，松开鼠标按键，就完成了两个模块间的信号线连接，一个简单模型已经建成。

如图7.3所示。

(7) 开始仿真，单击“untitled”模型窗口中“开始仿真”图标，或者选择菜单“Simulink”——“Start”，则仿真开始。

双击“Scope”模块出现示波器显示屏，可以看到黄色的正弦波形。
