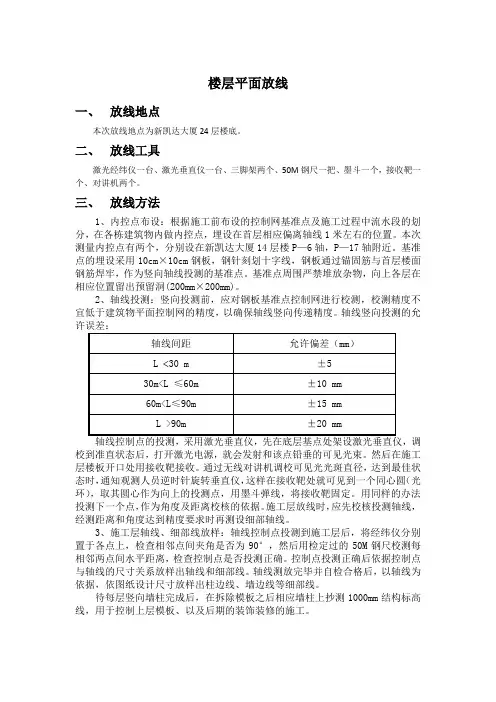

楼层平面放线一、放线地点本次放线地点为新凯达大厦24层楼底。
二、放线工具激光经纬仪一台、激光垂直仪一台、三脚架两个、50M钢尺一把、墨斗一个，接收靶一个、对讲机两个。
三、放线方法1、内控点布设：根据施工前布设的控制网基准点及施工过程中流水段的划分，在各栋建筑物内做内控点，埋设在首层相应偏离轴线1米左右的位置。
本次测量内控点有两个，分别设在新凯达大厦14层楼P—6轴，P—17轴附近。
基准点的埋设采用10cm×10cm钢板，钢针刻划十字线，钢板通过锚固筋与首层楼面钢筋焊牢，作为竖向轴线投测的基准点。
基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞(200mm×200mm)。
2、轴线投测：竖向投测前，应对钢板基准点控制网进行校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
轴线竖向投测的允调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光束。
然后在施工层楼板开口处用接收靶接收。
通过无线对讲机调校可见光光斑直径，达到最佳状态时，通知观测人员逆时针旋转垂直仪，这样在接收靶处就可见到一个同心圆（光环），取其圆心作为向上的投测点，用墨斗弹线，将接收靶固定。
用同样的办法投测下一个点，作为角度及距离校核的依据。
施工层放线时，应先校核投测轴线，经测距离和角度达到精度要求时再测设细部轴线。
3、施工层轴线、细部线放样：轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90°，然后用检定过的50M钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。
控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线和细部线。
轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、墙边线等细部线。
待每层竖向墙柱完成后，在拆除模板之后相应墙柱上抄测1000mm结构标高线，用于控制上层模板、以及后期的装饰装修的施工。
架设激光垂直仪架设激光经纬仪接收靶接收激光弹十字墨线经纬仪放线放直角线。
