楼层平面放线(主体结构)

楼层放线的方法及步骤楼层放线是建筑施工过程中非常重要的一步，它决定了建筑的准确位置和结构的稳定性。

下面将介绍一种常用的楼层放线方法及步骤。

一、放线前的准备工作1. 准备工具：放线铅笔、放线尺、放线线、放线锤等。

2. 确定放线基准点：一般选择建筑物的主体结构或者基础的中心位置作为放线的基准点。

二、确定楼层标高1. 根据设计图纸确定每个楼层的标高高度。

2. 用放线尺在基准点处标出第一层的标高高度。

三、确定楼层平面位置1. 根据设计图纸，确定每个楼层的平面位置。

2. 用放线线将楼层的外墙边线放线出来，标出墙体的位置。

四、确定内部柱子位置1. 根据设计图纸，确定每个楼层内部柱子的位置。

2. 用放线线将柱子的位置放线出来，标出柱子的中心点。

五、确定楼梯位置1. 根据设计图纸，确定每个楼层楼梯的位置。

2. 用放线线将楼梯的位置放线出来，标出楼梯的边线。

六、确定其他设备位置1. 根据设计图纸，确定每个楼层其他设备（如电梯井、风井等）的位置。

2. 用放线线将设备的位置放线出来，标出设备的边线。

七、检查和调整1. 放线完成后，需要对放线结果进行检查和调整。

2. 检查每个楼层的墙体、柱子、楼梯等位置是否符合设计要求。

3. 如有偏差，及时进行调整，确保放线的准确性和精度。

八、记录和标示1. 在每个楼层的墙体、柱子、楼梯等位置，使用放线铅笔或者标志笔进行标示。

2. 标示应清晰可见，方便后续施工人员进行参考和操作。

以上就是一种常用的楼层放线方法及步骤。

在实际施工中，放线的准确性对于建筑的质量和安全非常重要，施工人员需要严格按照设计要求进行操作，并及时进行检查和调整。

同时，放线过程中需要注意保护好放线铅笔、放线尺、放线线等工具，避免损坏或丢失，以确保施工的顺利进行。

幕墙的测量、放线幕墙的测量、放线⼀、概述（1）放线的⽬的[1] 使安装的玻璃幕墙符合设计图纸的要求。

[2] 使施⼯能够顺利的进⾏。

[3] 保持与其他部分的施⼯协调⼀致。

（2）放线依据[1] 每个⼯程在底层都有⼀个⽔准控制基准点，此点的标⾼是经过已知标⾼和坐标的国家控制点测量⽽知的，由此可知此楼的绝对标⾼和相对标⾼，幕墙施⼯中⼀般仅使⽤相对标⾼。

[2] 幕墙、门窗施⼯图。

[3] 建筑图、结构图。

（3）放线⼈员的责任[1] 放线⼈员的⼯作是为幕墙、门窗施⼯⼈员提供⽅便的、详细的具有可操作性的放线痕迹。

[2] 详细考虑对相关单位施⼯的影响，并在施⼯中密切关注相关单位施⼯对本单位施⼯的影响，如：a 顶棚施⼯⾼度对应幕墙横撑的⾼度的影响；b 窗台做法对窗下沿缝隙的影响；c 地⾯做法厚度对门底⾯标⾼的影响；d 墙⾯材料是⽯材还是瓷砖对窗⼝预留缝隙⼤⼩的影响；e 脚⼿架和墙⾯间的距离对幕墙施⼯的影响；f 抹灰厚度对幕墙钢件隐蔽性、美观性的影响；g ⽑坯房幕墙、门窗室内缝隙对验收的影响。

[3] 测量放线施⼯应详细考虑上述问题，并在测量结果中对此问题提出解决⽅案，报请设计师及相关部门，协调解决。

⼆、测量⽅案测量遵循着由整体⾄局部的测量原则。

⾸先，和⼟建的测量⼯程师取得联系，找到主体结构的基准层标⾼控制点和轴线控制基准点。

其次，是按照基准点测量各楼层＋50cm线。

第三，测量、弹放平⾯控制线；第四，分段汇总并将调整、处理⽅案报建设单位，协调相关单位协调处理；第五，测量主体结构及预埋件偏差。

三、测量⼈员的组织安排根据⼯程需要安排⼈员。

⽔平测量每组 3⼈，垂直测量每组4⼈以上。

四、测量的⼯艺流程熟悉图纸→熟悉施⼯现场→确定基准点→层⾼测量→各层标⾼线测量→平⾯控制线测量→测量幕墙控制线→报请建设单位、现场监理验线→测量主体结构的预埋件偏差→报建设单位、监理验线→修改结构偏差→复测→测量放线成果的整理、存档。

五、层⾼测量（1）层⾼测量是测量放线中最先考虑的问题。

高层建筑中定位放线重要性分析及质量管控措施摘要：随着现代城镇化建设的飞速发展，高层建筑也取得了突飞猛进的成就。

高层建筑与以往的一般建筑和多层建筑不同，定位放线所要求的精度有大幅度的提升，施工定位放线的方法和所用的测量仪器也与以往有所不同。

本文就高层建筑中定位放线的重要性加以分析，并对其施工质量提出相应的管控措施。

关键词：高层建筑；定位放线；重要性；措施引言定位放线是建筑工程中的首要环节，是根据设计出来的合格图纸要求运用一定的测量技术在地面上或者建筑物上放出所建构件的位置和构件相互之间的尺寸，是建筑工程中的基础性工作。

1高层建筑中定位放线的重要性1.1定位放线重要性总述众所周知，定位放线为工程施工开辟了道路，提供方向。

准确、周密的定位放线工作不但关系到一个工程是否能顺利按图施工，而且还给工程质量提供重要的技术保证，为工程质量检查等工作提供方法和手段。

可以说：如果没有定位放线，工程施工将寸步难行，施工质量将无从谈起。

高层建筑中，由于建筑层数比较多，建筑高度比较高，定位放线的次数也相应增加，层与层之间的放线累积误差也会随之增加，这就要求每次的放线精度提高，避免将来出现所谓的“楼歪歪”“楼斜斜”现象。

1.2定位放线在各施工阶段的重要性（1）定位放线在建筑定位及基础施工阶段的重要性。

在工程开工前，首先把施工图纸上的建筑物在实地进行放样定位，为下一步的施工提供基准。

这一步工作非常重要，关系整个工程质量的成败。

假如在这一环节里出现了差错，那将会造成重大质量事故，带来的经济损失是无法估量。

在施工行业里发生过类似工程质量事故：当高层建筑物建至十层时发现，图纸上建筑物最北边的轴线变成了实建建筑物最南边的轴线，所建建筑物与图纸建筑物位置相差一个楼宽的距离，事故的处理结果是：把已经建到十层的建筑砸掉，再从零开始。

可见建筑物的定位测量是多么的重要。

在基础施工阶段，基础的施工更加需要准确的定位放线技术做保证。

严重的偏差将会导致基础无法承载上部建筑的压力，需要植筋加大基础等处理措施，这不仅造成了经济损失，还改变了原来的受力计算，给建筑物埋下了质量隐患。

施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

主体结构主要施工方法或方案和施工措施1.首层主体结构施工工艺流程：放线抄平→墙、柱筋焊接→校调墙、柱筋→墙、柱筋绑扎→各工种预埋、隐蔽→墙、柱支设模板控制垂直→墙、柱砼浇筑→梁板模板支设→梁及板底层钢筋绑扎→专业工程预埋、预留→校核隐蔽验收→绑板上层钢筋→钢筋隐蔽验收→浇筑准备→铺道装管→浇筑混凝土→养护。

2.标准层结构施工工艺流程：楼层放线抄平→墙、柱筋焊接→校调墙、柱筋→墙、柱筋绑扎→各工种预埋、隐蔽→墙、柱、梁板支设模板控制垂直及抄平→梁及板底层钢筋绑扎→专业工程预埋、预留→校核隐蔽验收→绑板上层钢筋→钢筋隐蔽验收→浇筑准备→铺道装管→浇筑混凝土→养护。

3.钢筋工程3.1原材进场检验、钢筋加工及贮运3.1.1原材进场检验1）所有运至现场的钢筋，其品种、规格、牌号、质量等级均应符合设计要求，进厂时应有出厂质量证明或厂家的试验报告单，钢筋表面或每捆(盘)钢筋均应有标志，且与报告单中批号吻合，否则不得进场。

2）所有运至现场的钢筋，均应进行外观检查和力学性能检查；不合要求的钢筋严禁使用。

3）钢筋的验收批：钢筋进场时，应按批进行检查和验收。

每批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成，重量不大于60吨。

对供应用公称容量不大于60吨的冶炼炉冶炼的钢坯和连铸坯扎制的钢筋时，允许由同牌号、同冶炼方法、同浇铸方法的不同炉罐号组成混合批，但每批不得超过6个炉罐号，各炉罐号的含碳量之差不得大于0.02%，含锰量之差不大于0.15%。

4）钢筋加工过程中，如发现脆断、焊接性能不良、力学性能不良或力学性能显著不正常现象，应根据现行国家标准对该批钢筋进行化学成分检验和钢筋力学性能的复试。

5）特别注意的是结构纵向钢筋应保证：钢筋的抗拉强度实测值与屈服强度的比例不应小于1.25；钢筋的屈服强度实测值与钢筋的强度标准值不应大于1.3。

3.1.2钢筋的堆放、加工与运输1）本工程所有钢筋均在施工现场加工成型。

存放钢筋的地方应采用卵石（或混凝土）路面硬化并设排水坡，四周挖设排水沟、排水井。

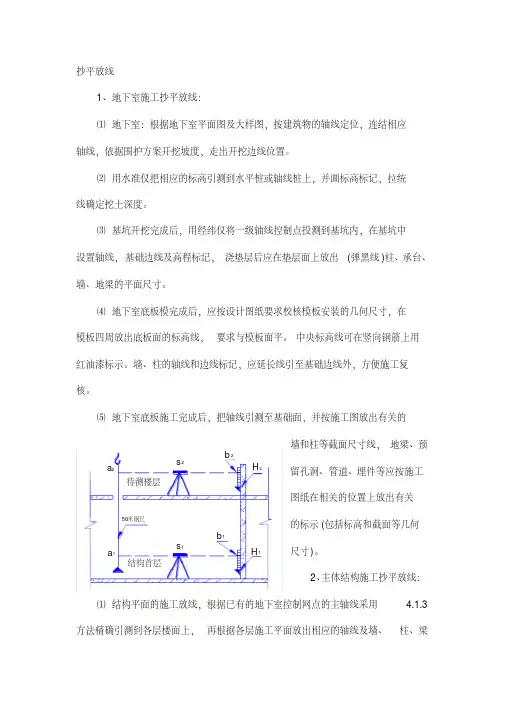

抄平放线
1、地下室施工抄平放线：
⑴地下室：根据地下室平面图及大样图，按建筑物的轴线定位，连结相应轴线，依据围护方案开挖坡度，走出开挖边线位置。

⑵用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记，拉统线确定挖土深度。

⑶基坑开挖完成后，用经纬仪将一级轴线控制点投测到基坑内，在基坑中
设置轴线，基础边线及高程标记，浇垫层后应在垫层面上放出(弹黑线)柱、承台、墙、地梁的平面尺寸。

⑷地下室底板模完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板四周放出底板面的标高线，要求与模板面平。

中央标高线可在竖向钢筋上用红油漆标示。

墙、柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核。

⑸地下室底板施工完成后，把轴线引测至基础面，并按施工图放出有关的
墙和柱等截面尺寸线，地梁、预
留孔洞、管道、埋件等应按施工
图纸在相关的位置上放出有关
的标示(包括标高和截面等几何
尺寸)。

2、主体结构施工抄平放线：
⑴结构平面的施工放线，根据已有的地下室控制网点的主轴线采用
4.1.3方法精确引测到各层楼面上，再根据各层施工平面放出相应的轴线及墙、柱、梁待测楼层结构首层a 1
50米钢尺2
a b 1
s 1H 1s 2b 2H 2。

工程施工楼层放线一、放线前的准备工作在进行工程施工楼层放线之前，需要做好充分的准备工作。

首先，要对建筑图纸进行认真仔细的研究，了解建筑物的结构、尺寸以及各个部分的位置关系。

其次，需要准备好所需的放线工具，包括放线皮、水平仪、量角器、墨线、铅笔等工具。

同时，要对施工现场进行清理，确保放线过程不受阻碍。

二、放线的步骤1.确定基准点在进行放线之前，首先需要确定基准点。

基准点是整个放线过程的参照物，一般选择建筑物的主体结构或者标识物作为基准点。

放线员需要在基准点处使用水平仪进行水平测量，并用量角器确定方向。

2.放线开始放线时，放线员需要首先确定放线的起始点，并根据建筑图纸上的尺寸和位置关系进行精确的测量。

放线员可以使用放线皮将起始点和目标点进行连接，并用墨线做出标记。

在放线过程中，需要确保放线的准确性和精度，避免出现偏差。

3.检查修正放线完成后，放线员需要对放线的结果进行检查和修正。

可以使用水平仪和量角器对放线的水平和方向进行校验，确保放线的准确性。

如果发现放线有误，需要及时进行修正，并重新检查。

4.做好记录在完成放线后，放线员需要做好记录工作。

记录放线的位置、尺寸以及误差情况，以便施工人员进行施工。

同时，也可以为后续工作提供参考。

三、要点与注意事项1.放线过程中要保持精确性和一致性，避免出现明显误差。

2.在进行放线前，要对放线工具进行检查，确保其完好无损。

3.在选择放线基准点时，要选取稳定、易于测量的位置。

4.放线员在进行放线时要细心谨慎，确保放线的准确性。

5.放线完成后，要及时对放线结果进行复核和修正，确保放线的正确性。

6.如有需要，可以及时调整放线方向和位置，以适应实际施工需要。

通过以上内容的阐述，我们对工程施工楼层放线的过程、步骤以及要点有了更深入的理解。

只有在工程施工中严格按照规范进行放线，才能确保建筑物的质量和稳定性。

希望本文能对相关工作人员在实际工作中有所帮助。

主体结构主要施工方法或方案和施工措施一、施工顺序：本工程主体部分墙柱、梁板分两次施工，墙柱一次施工，梁板一次施工。

抄平放线→绑扎框架柱墙钢筋→支框架柱模→浇筑框架柱混凝土→支梁底模→绑扎梁、板钢筋→支梁、板模板→浇筑梁、板混凝土。

二、施工测量：1、施工测量准备：（1）测量设备选择：（2）校对测量仪器：为了保证测量结果的准确性，本工程所用测量工具必须经过校准，并确保使用时在有效检测周期内。

（3）复核水准点及控制桩点：进行主体施工放线前，先复核基础施工时的轴线控制桩点和高程水准点如有问题及时纠正。

3、主体结构的平面控制：（1）用现场内设置的控制轴线对基础所使用的定位控制桩进行复测，校核无误后，作为工程首层施工的依据。

（2）在各施工段施工时，对地面上有控制桩的控制线可直接由地面用经纬仪投测到工作面上。

对没有控制桩的控制线采用中间挑线法将控制线投测到工作面上，挑线必须左右盘取中，控制线投测误差应不大于3mm；放细部线前应对控制线进行校核，控制线间距误差应不大于5mm，然后根据控制线测设墙、0.00，两个控制点应相互校核。

其相互较差应小于3㎜，并依两点的平均点抄测水平线。

抄平时，尽量将水准仪安置在测点的中心位置，并进行一次精密定平。

在结构层内引测标高时，要使用水准仪引测，并往返测量与基准点校核，误差要控制在规范控制范围内。

5、建筑沉降观测：根据天津市有关文件要求，委托天津市有资质的第三方测量单位进行变形观测，同时我公司将做好相应的变形观测及记录。

（1）沉降观测点的准备工作：采用精密水准仪及与之配套使用的水准尺。

（2）水准点的设置：沉降观测应依据稳定良好的水准点进行，水准点应考虑永久使用，为相互检查核对，埋设地点必须稳定，不受施工机械碰压，防止水准点高程变动。

沉降观测点的埋设如图所示：（3）将水准点组成闭合水准路线进行往返测量，其闭合差必须符合规范要求，本工程采用S3 型水准仪，按国家二等水准测量技术要求施测。

其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段，主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收；在运营管理阶段，是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。

施工放线。

大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4 个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4 个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层... 直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

放线五步法装饰施工单位进场以后，与土建单位移交的轴线或主控制线以及各楼层标高控制线。

结合各层建筑总平面图，在现场分五个阶段草测的步骤叫做五步放线法。

围绕五步放线进行施工故叫做五步施法。

五步放线的目的五步放线的目的是核对装饰施工各层楼层平面总平面图上理论尺寸与现场实际是否相符合。

现场是否有其他障碍物等。

通过核对，并记录在总平面图上，为深化图纸调整平面图，掌握了第一次实际数据。

为设计师调整和确认设计方案提供了可靠的依据。

避免仓促上陈所引起的不良后果。

特别是工期特别紧的项目能缩短工期。

五步放线的具体步骤各层总平面图主控线、轴线、完成面控制线（轴距减1米）、墙面四周顶面完成面向上250mm为机电标高线、地面±0.00水平线、各层1米水平线。

(根据楼层和班组可以分两组以上平行放线，分两组平行放线，再根据班组人数分组，形成流水放线)故为第一步放线。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪等仪器放线施工（减少协调）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

以土建平移出来的主线定主控线，以主控线复合总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，以装饰公司主控线为主。

或者重新弹轴线，从轴距减一米，弹墙面控制线，轴线从地面用红外线垂直水准仪移到墙面有条件。

以一米水平线弹出顶面完成面线和机电控制线。

一般在吊顶完成面250mm以上根据灯具型号而定，此尺寸测试吊顶造型及隐蔽地面±0.00线测土建高差。

五步放线的具体步骤（二）2、各层各区域墙面四周顶面完成面向上250mm机电标高线、地面±0.00水平线。

瓦工粉刷完成面线（卫生间、厨房间、服务间、乳胶漆、窗套线基层）;油工粉刷完成面线（粉刷石膏）;木工软包、硬包、木饰面完成面线。

云石工干挂大理石完成面线，主墙面结合节点草测线，称第二步放线。
