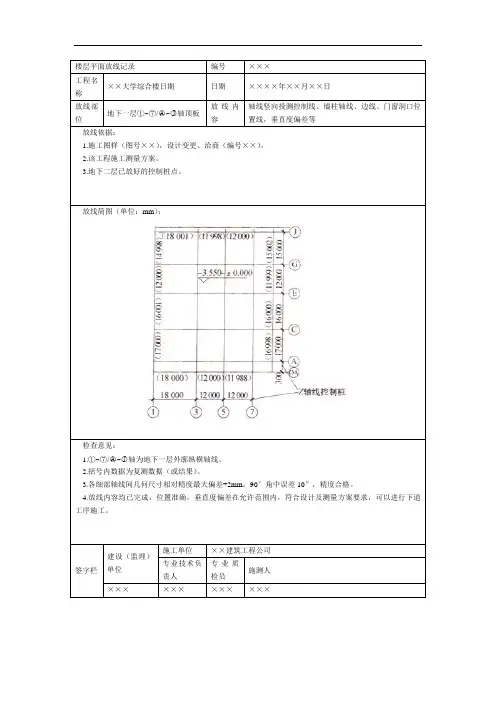

主体楼层平面放线记录范例

楼层平面放线记录编号×××
工程名
称
××大学综合楼日期日期××××年××月××日
放线部位地下一层①~⑦/○A~○J轴顶板
放线内
容
轴线竖向投测控制线、墙柱轴线、边线、门窗洞口位
置线，垂直度偏差等
放线依据：
1.施工图样（图号××），设计变更、洽商（编号××）。

2.该工程施工测量方案。

3.地下二层已放好的控制桩点。

放线简图（单位：mm）：
检查意见：
1.①~⑦/○A~○J轴为地下一层外廓纵横轴线。

2.括号内数据为复测数据（或结果）。

3.各细部轴线间几何尺寸相对精度最大偏差+2mm，90°角中误差10″，精度合格。

4.放线内容均已完成，位置准确，垂直度偏差在允许范围内，符合设计及测量方案要求，可以进行下道工序施工。

签字栏建设（监理）
单位
施工单位××建筑工程公司
专业技术负
责人
专业质
检员
施测人××××××××××××。

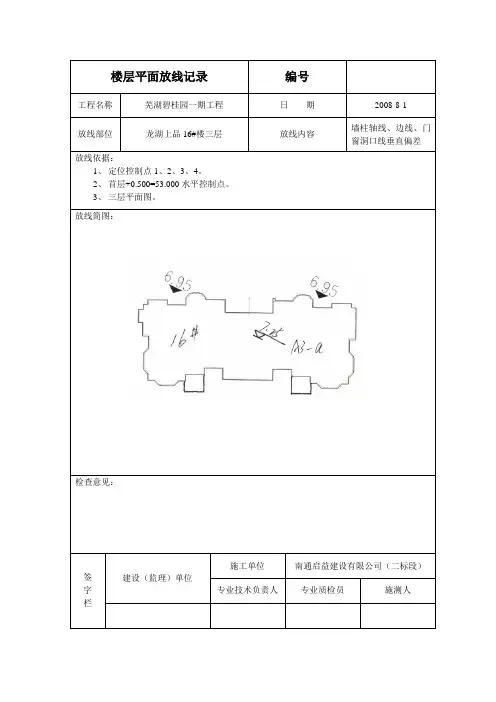

施工单位中天建设集团有限公司放线日期年月日放线部位16#楼一层楼面放线内容竖向投测控制线、墙柱轴线、边线、门窗洞口线放线内容及依据：1、定位控制桩1#、2#、3#、4#如下图所示；2、建设单位提供的测绘成果图；3、施工图纸；4、±0.000相当于黄海高程17.4；5、依据《工程测量规范》GB50026-2007。

放线简图：检查意见：1、主控线误差在±3mm以内，角度在±10“以内；2、各轴线、墙柱边线，门窗洞口线误差在±2mm以内；3、内控点尺寸误差不超过2mm，角度±5“以内，符合工程《工程测量规范》GB50026-2007要求。

测量员：项目专业质检员：项目技术负责人：专业监理工程师：施工单位中天建设集团有限公司放线日期年月日放线部位16#楼二层楼面放线内容竖向投测控制线、墙柱轴线、边线、门窗洞口线放线内容及依据：1、定位控制桩1#、2#、3#、4#如下图所示；2、建设单位提供的测绘成果图；3、施工图纸；4、±0.000相当于黄海高程17.4；5、依据《工程测量规范》GB50026-2007。

放线简图：检查意见：1、主控线误差在±3mm以内，角度在±10“以内；2、各轴线、墙柱边线，门窗洞口线误差在±2mm以内；3、内控点尺寸误差不超过2mm，角度±5“以内，符合工程《工程测量规范》GB50026-2007要求。

测量员：项目专业质检员：项目技术负责人：专业监理工程师：施工单位中天建设集团有限公司放线日期年月日放线部位16#楼三层楼面放线内容竖向投测控制线、墙柱轴线、边线、门窗洞口线放线内容及依据：1、定位控制桩1#、2#、3#、4#如下图所示；2、建设单位提供的测绘成果图；3、施工图纸；4、±0.000相当于黄海高程17.4；5、依据《工程测量规范》GB50026-2007。

放线简图：检查意见：1、主控线误差在±3mm以内，角度在±10“以内；2、各轴线、墙柱边线，门窗洞口线误差在±2mm以内；3、内控点尺寸误差不超过2mm，角度±5“以内，符合工程《工程测量规范》GB50026-2007要求。

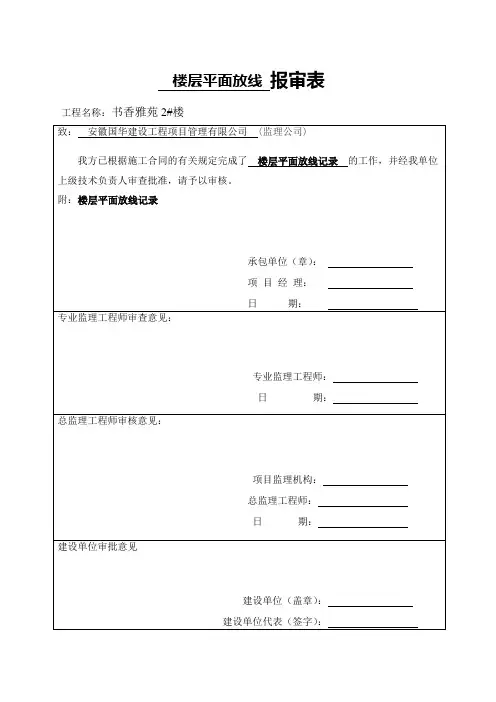

楼层平面放线报审表工程名称：书香雅苑2#楼
检查意见：符合图纸及规范要求
楼层平面放线报审表工程名称：书香雅苑3#楼
检查意见：符合图纸及规范要求
检查意见：符合图纸及规范要求
楼层平面放线报审表工程名称：书香雅苑6#楼
楼层平面放线报审表工程名称：书香雅苑7#楼
检查意见：符合图纸及规范要求
检查意见：符合图纸及规范要求
楼层平面放线报审表工程名称：书香雅苑9#楼
检查意见：符合图纸及规范要求
检查意见：符合图纸及规范要求
楼层平面放线报审表工程名称：书香雅苑12#楼
楼层平面放线报审表工程名称：书香雅苑13#楼

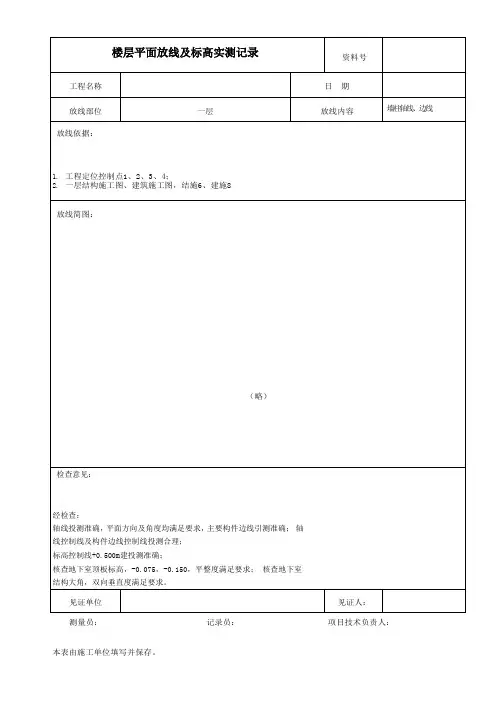

楼层平面放线记录
楼层平面放线记录
楼层平面放线报审表工程名称：书香雅苑15#楼
楼层平面放线记录
楼层平面放线记录
楼层平面放线报审表工程名称：书香雅苑16#楼
检查意见：符合图纸及规范要求。

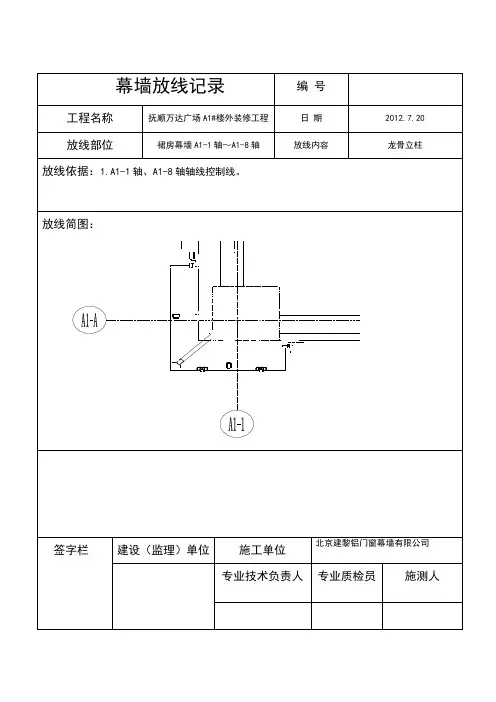

幕墙放线记录编号工程名称抚顺万达广场A1#楼外装修工程日期2012.7.20 放线部位裙房幕墙A1-1轴～A1-8轴放线内容龙骨立柱放线依据：1.A1-1轴、A1-8轴轴线控制线。

放线简图：签字栏建设（监理）单位施工单位北京建黎铝门窗幕墙有限公司专业技术负责人专业质检员施测人工程名称抚顺万达广场A1#外装修工程日期2012.7.20抄测部位裙房幕墙A1-8轴～A1-1轴放线内容龙骨立柱抄测依据：1. A1-8轴、A1-1轴轴线控制线。

抄测说明：检查意见：签字栏建设（监理）单位施工单位北京建黎铝门窗幕墙有限公司专业技术负责人专业质检员施测人工程名称合肥深国投商业中心日期2011-3-10抄测部位地下室 12～22轴/A～R轴放线内容墙、柱+0.500=-4.130m抄测依据：1.施工测量放线报验单001，首层±0.00m=15.200m；2.地下室结构平面图（结施15）；抄测说明：检查意见：经查：墙、柱上所测+0.500m=15.700m,标高线误差在±2mm以内，就近两点在±1mm以内。

签字栏建设（监理）单位施工单位江苏省第一建筑安装工程有限公司专业技术负责人专业质检员施测人工程名称合肥深国投商业中心日期2008-8-26放线部位地下室底板2～6轴/E～J轴（5区）放线内容墙、柱定位轴线、边线、1M控制线放线依据：1.工程基线复核表001、003，桩心坐标点和甲方提供3个控制点坐标。

2.施工测量放线报验单标高。

3.-0.05m以下柱定位图（结施07、结施15等）放线简图：检查意见：2～6边±1mm； E～J 边+2 mm; 角+2〃；签字栏建设（监理）单位施工单位江苏省第一建筑安装工程有限公司专业技术负责人专业质检员施测人工程名称合肥深国投商业中心日期2008-9-3放线部位地下室底板2～6轴/A～E轴（6区）放线内容墙、柱定位轴线、边线、1M控制线放线依据：1.工程基线复核表001、003，桩心坐标点和甲方提供3个控制点坐标。

图表记录 1

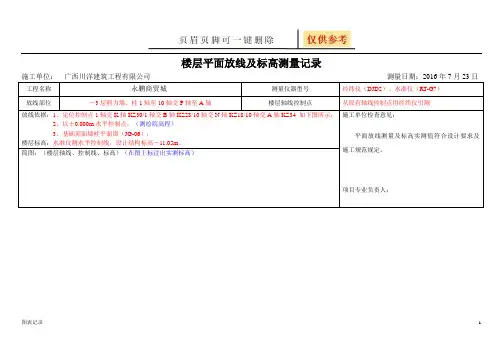

楼层平面放线及标高测量记录 工程名称
永鹏商贸城 测量仪器型号 经纬仪（DJD2）、水准仪（RT-G7） 放线部位 －3层剪力墙、柱1轴至10轴交P 轴至A 轴 楼层轴线控制点 从原有轴线控制点用经纬仪引测
放线依据：1、定位控制点1轴交K 轴KZ30/1轴交B 轴KZ28/10轴交N 轴KZ18/10轴交A 轴KZ34 如下图所示； 2、以±0.000m 水平控制点；（测绘院高程） 3、基础顶面墙柱平面图（JG-06）； 楼层标高：水准仪测水平控制线，设计结构标高－11.05m 。

施工单位检查意见：
平面放线测量及标高实测值符合设计要求及
施工规范规定。

项目专业负责人：
简图：（楼层轴线、控制线、标高）（在图上标注出实测标高）
监理单位检查意见：
监理工程师：
图表记录 2。
