建筑制图国家标准与基本规定

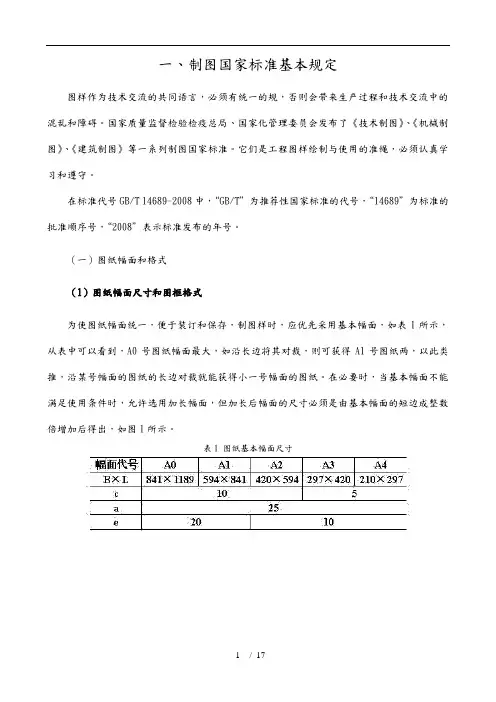

一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规，否则会带来生产过程和技术交流中的混乱和障碍。

国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。

它们是工程图样绘制与使用的准绳，必须认真学习和遵守。

在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。

（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。

在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。

表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由、外两框组成，如图2所示。

外框用细实线绘制，大小为幅面尺寸，框则用粗实线绘制，图样要在框围绘制。

图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。

图样绘制完毕后应沿外框线裁边。

2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。

标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X 型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。

作业与练习中采用简化后标题栏，如图3所示。

图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。

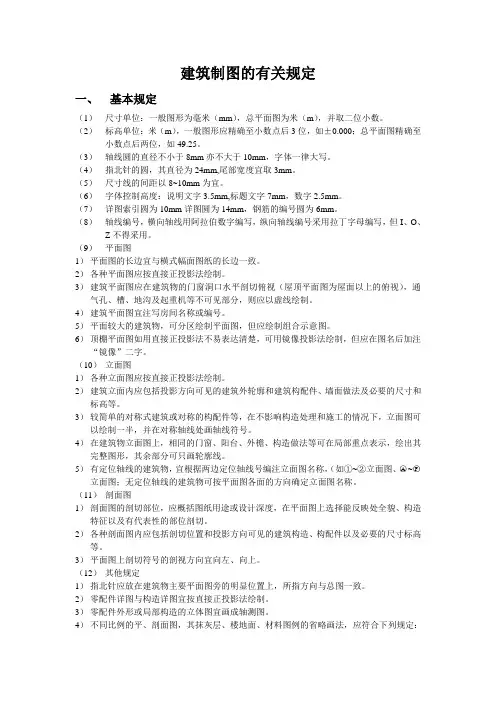

建筑制图的有关规定一、基本规定（1）尺寸单位：一般图形为毫米（mm），总平面图为米（m），并取二位小数。

（2）标高单位：米（m），一般图形应精确至小数点后3位，如±0.000；总平面图精确至小数点后两位，如49.25。

（3）轴线圆的直径不小于8mm亦不大于10mm，字体一律大写。

（4）指北针的圆，其直径为24mm,尾部宽度宜取3mm。

（5）尺寸线的间距以8~10mm为宜。

（6）字体控制高度：说明文字3.5mm,标题文字7mm，数字2.5mm。

（7）详图索引圆为10mm详图圆为14mm，钢筋的编号圆为6mm。

（8）轴线编号，横向轴线用阿拉伯数字编写，纵向轴线编号采用拉丁字母编写，但I、O、Z不得采用。

（9）平面图1）平面图的长边宜与横式幅面图纸的长边一致。

2）各种平面图应按直接正投影法绘制。

3）建筑平面图应在建筑物的门窗洞口水平剖切俯视（屋顶平面图为屋面以上的俯视），通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

4）建筑平面图宜注写房间名称或编号。

5）平面较大的建筑物，可分区绘制平面图，但应绘制组合示意图。

6）顶棚平面图如用直接正投影法不易表达清楚，可用镜像投影法绘制，但应在图名后加注“镜像”二字。

（10）立面图1）各种立面图应按直接正投影法绘制。

2）建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。

3）较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可以绘制一半，并在对称轴线处画轴线符号。

4）在建筑物立面图上，相同的门窗、阳台、外檐、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。

5）有定位轴线的建筑物，宜根据两边定位轴线号编注立面图名称，（如①~②立面图、○A~○F 立面图；无定位轴线的建筑物可按平面图各面的方向确定立面图名称。

（11）剖面图1）剖面图的剖切部位，应概括图纸用途或设计深度，在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。

第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言;为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准;本章主要根据国家标准房屋建筑制图统一标准GB/T 50001—2001,介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定;其它常用的标准将在房屋建筑图的有关章节中介绍;制图国家标准简称国标是所有工程人员在设计、施工、管理中必须严格执行的国家条例;是学习制图的依据,绘图时必须严格遵守;图纸幅面和格式、图纸幅面图纸幅面是指图纸本身的大小规格;图框是图纸上所供绘图的范围的边线;图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推;表中代号的意义如图1-1所示;在一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面;图纸以短边作为垂直边称为横式图1-1a,以短边作为水平边称为立式图1-1b;一般A0~A3图纸宜横式使用;图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定;图纸不管采用横式还是立式,其图框线均用粗实线绘出;图1-1 幅面代号的意义标题栏每张图纸的右下角,必须画有标题栏,如图1-1所示;标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区;标题栏的外框线为粗实线,其余分格线为细实线;对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式;ab图1-2 标题栏图1-3 建议学生使用制图作业的标题栏会签栏除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示;会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等,如图1-4所示;不需会签的图纸,可以不画会签栏;图1-4 会签栏图线、字体与比例图线画在图纸上的线条统称图线;图线有粗、中、细之分;图线的宽度b,宜在下列线宽系列中选取：、、、、、;每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表1-2中相应的线宽组;建筑工程制图的各类线型、宽度、用途如表1-3 所示;表1-3 图线1．在同一张图纸内,相同比例的各图样,应选用相同的线宽组;2．图纸的图框和标题栏线,可采用表1-4中的线宽;线画的长度应大致相等,约为15~20 mm;4．虚线与虚线交接或虚线与其他图线段交接时,应是线段交接;虚线为实线的延长线,不得与实线连接;其正确和错误的画法如图1-5所示;图1-5 虚线交接的画法5．单点长画线或双点长画线的两端,不应是点;点画线与点画线交接或点画线与其他图线交接时,应是线段交接;6．单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替;7．图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字等的清晰; 字体图纸上所书写的文字、数字或符号等,均应笔划清楚、字体端正、排列整剂、间隔均匀；标点符号应清楚正确;文字的字高,应从如下系列中选用：、5、7、10、14、20mm;1．汉字在图样及说明中的汉字宜采用长仿宋体;大标题、图册封面、地形图等的汉字,也可书写成其他字体,但应易于辨认;汉字的简化字书写,必须符合国务院公布的汉字简化方案和有关规定;长仿宋体字体的高度与字宽的比例大约为1:, 长仿宋体字体的示例如图1-6;图1-6 长仿宋体汉字示例2．拉丁字母和数字拉丁字母、阿拉伯数字与罗马数字的字体有直体和斜体之分,斜体字的斜度应是从字的底线逆时针向上倾斜75°,其高度与宽度应与相应的直体字相等;数量的数值注写,应采用直体阿拉伯数字;直体和斜体拉丁字母、阿拉伯数字与罗马数字示例如图1-7、图1-8;图1-7 直体拉丁字母、阿拉伯数字和罗马数字示例图1-8 斜体拉丁字母和阿拉伯数字示例比例图样的比例,应为图形与实物相对应的线型尺寸之比;比例的大小是指其比值的大小,如1∶50大于1∶100;比例宜注写在图名的右侧,字的基准应取水平；比例的字高宜比图名的字高小一号或二号,如图1-9所示;图1-9 比例的注写绘图时所用的比例,应根据图样的用途和被绘对象的复杂程度,从表1-5中选用,并优先选用表中常用比例;表1-5 绘图所用的比例尺寸标注在建筑工程图样中,其图形只能表达建筑物的形状及材料等内容,而不能反映建筑物的大小;建筑物的大小由尺寸来确定;尺寸标注是一项十分重要的工作,必须认真仔细,准确无误;如果尺寸有遗漏或错误,都会给施工带来困难和损失;尺寸的组成与标注图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字,如图1-10所示;图1-10 尺寸的组成图1-11 箭头尺寸起止符号1．尺寸界线尺寸界线应用细实线绘制,一般应与被注长度垂直,其一端应离开图样的轮廓线不小于2mm,另一端应超出尺寸线2~3mm;图样轮廓线、中心线及轴线可用作尺寸界线; 2．尺寸线尺寸线应用细实线绘制,并与被注长度平行,与尺寸界线垂直相交,但不宜超出尺寸界线外;互相平行的尺寸线,应从被注的图样轮廓线由近向远整齐排列,小尺寸应离轮廓线较近,大尺寸离轮廓线较远;图样轮廓线以外的尺寸线,距图样最外轮廓线之间距离不宜小于10mm,平行排列的尺寸线的间距为7~10mm,并应保持一致;图样上任何图线都不得用作尺寸线;3．尺寸起止符号尺寸起止符号一般用中粗斜短线绘制,并画在尺寸线与尺寸界线的相交处;其倾斜方向应与尺寸界线成顺时针45o角,长度宜为2~3mm;在轴测图中标注尺寸时,其起止符号宜用小圆点;半径、直径、角度与弧长的尺寸起止符号宜用箭头表示;箭头的画法如图1-11所示;4．尺寸数字国标规定,图样上标注的尺寸一律用阿拉伯数字标注图样的实际尺寸,它与绘图所用比例无关,应以尺寸数字为准,不得从图上直接量取;图样上所标注的尺寸,除标高及总平面图以米m为单位外,其余一律以毫米mm为单位,图上尺寸数字都不再注写单位;尺寸数字一般注写在尺寸线的中部;水平方向的尺寸,尺寸数字要写在尺寸线的上面,字头朝上；竖直方向的尺寸,尺寸数字要写在尺寸线的左侧,字头朝左；倾斜方向的尺寸,尺寸数字的方向应按图1-12a的规定注写,尺寸数字在图中所示30o影线范围内时可按图1-12b 的形式注写;a b图1-12 尺寸数字的注写方向尺寸数字如果没有足够的注写位置时,两边的尺寸可以注写在尺寸界线的外侧,中间相邻的尺寸可以错开注写,如图1-13所示;尺寸宜标注在图样轮廓之外,不宜与图线、文字及符号等相交,如图1-14所示;图1-13 尺寸数字的注写位置图1-14 尺寸数字的注写圆、圆弧、角度及坡度的尺寸标注1．对于圆和大于1/2圆周的圆弧应标注直径尺寸,在直径数字前加直径符号“Φ”;在圆内标注的尺寸线应通过圆心,画箭头指到圆弧,如图1-15a所示;较小圆的直径尺寸,可标注在圆外,如图1-15b所示;图1-15 圆直径的标注方法线;角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替,角度数字应按水平方向注写,如图1-17所示;图1-17 角度标注方法图1-18 坡度标注方法4．标注坡度时,应在坡度数字下加注坡度符号,该符号为单面箭头,箭头应指向下坡方。

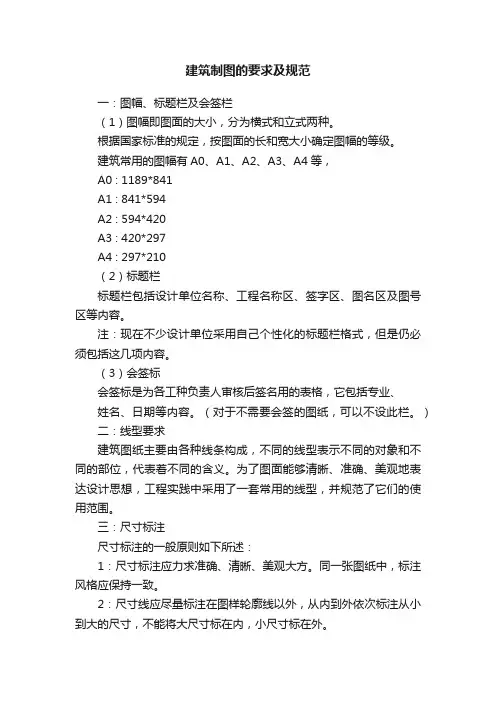

建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。

根据国家标准的规定，按图面的长和宽大小确定图幅的等级。

建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。

注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。

（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。

（对于不需要会签的图纸，可以不设此栏。

）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。

为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。

三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。

同一张图纸中，标注风格应保持一致。

2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。

3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。

5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。

6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。

四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。

文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。

建筑制图国家标准的全然规定

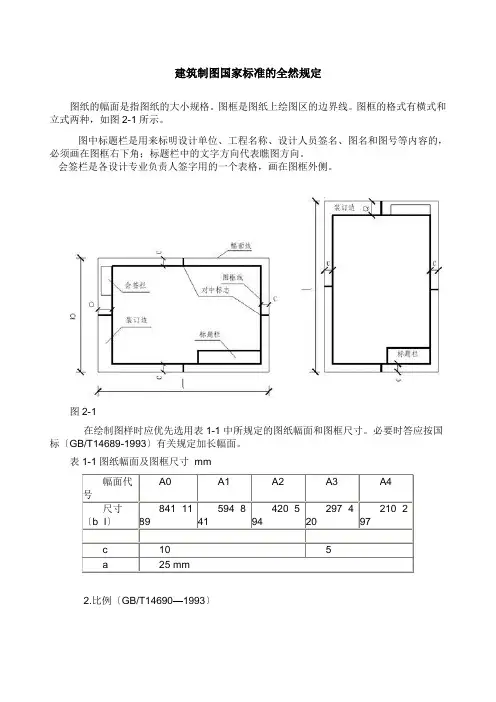

图纸的幅面是指图纸的大小规格。

图框是图纸上绘图区的边界线。

图框的格式有横式和立式两种，如图2-1所示。

图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的，必须画在图框右下角；标题栏中的文字方向代表瞧图方向。

会签栏是各设计专业负责人签字用的一个表格，画在图框外侧。

图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。

必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。

表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。

绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。

标注尺寸时，不管选用放大或缩小比例，都必须标注机件的实际尺寸。

原值比例：比值为1的比例，即1:1。

放大比例：比值大于1的比例，如2:1等
缩小比例：比值小于1的比例，如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例，在平面图上能够表現出空间配置。

桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。

该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。

如表3—1所示。

表3-1基本幅面代号A0 A1 A2 A3 A4 b×1841×1189594×841420×594297×420297×210c 10 5a 25其图纸幅面如图3—1所示。

图3-2 图纸幅面为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。

允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。

如图3—2所示。

注：图纸的短边不得加长。

第二节图框线图框线格式用粗实线画出，如图3—2所示。

第三节图标与图签图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。

图标栏是说明设计单位、图名、编号的表格。

图标的位置一般在图纸的右下角。

图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。

如表3—3所示。

表3-3图签栏是供需要会签的图纸用的。

1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。

图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。

具体形式如表3—4所示。

表3-4图3-5 图纸幅面第四章 工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。

下面我们从比例开始介绍。

第一节 比例图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。

图纸比例用阿拉伯数字和符号“：”表示。

国家建筑标准设计制图规定1 目的为了保证统一制版印刷的国家建筑标准设计图集的设计质量，提高制图效率，制定本规定。

2 范围本规定适用于国家建筑标准设计。

3 总则国家建筑标准设计图集的制图，除应符合国家现行有关标准规范的要求及遵守建筑工程设计文件编制深度的规定外，根据标准设计的特点及国家现行房屋建筑制图各项标准，应遵守本规定。

国家建筑标准设计图集一律采用计算机制图方式。

总图、建筑、结构、给排水、暖通、电气、动力等各专业的国家建筑标准设计制图应遵守本规定。

本规定未涉及的，应符合国家现行房屋建筑制图中各项相关制图标准的规定要求。

4 标准设计图的幅面规格建筑标准设计图纸的幅面规格应符合表的规定（图）。

制版印刷标准设计图纸的幅面规格（mm）表横式立式图幅面尺寸代号标准设计图纸一般均选用4号横式幅面绘制，原大印刷（1/16开本）。

如采用4号幅面，图样的图线过密，无法清晰显示图纸内容的，可选用3号横式幅面，出版1/8开本。

一般不选用1号或2号幅面。

整册图纸应采用一种规格幅面，避免大小幅面参差使用。

特殊情况下，3号图纸的长边可以1/8的倍数延长。

说明与图纸应采用同一规格的幅面。

5 标准设计图的封面、批文页国家建筑标准设计（包括试用图）的封面由中国建筑标准设计研究所统一绘制。

各专业封面的标志颜色如下：建筑—黄色结构—蓝色给排水—绿色暖通—灰色电气—红色动力—棕色部批文页排在封面之后，由中国建筑标准设计研究所统一绘制。

6 标准设计图的首页及说明首页样式及示例见图、图。

左上为图集名称栏，右上为签字栏，右下为标题栏。

图面的空白部分为目录或目录及说明。

目录及说明按两列，两列之间相距18mm，与其它三边的距离为15mm。

首页右上角签字栏中主编单位负责人系指设计院院级或相当院级的负责人。

标题栏的设置见图。

图集名称栏中批准文号、统一编号、实行日期和图集号均由中国建筑标准设计研究所根据批准文件及编号原则统一提供。

图集的页码自首页起连续计算，并注写在右下角的标题栏内。
