交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

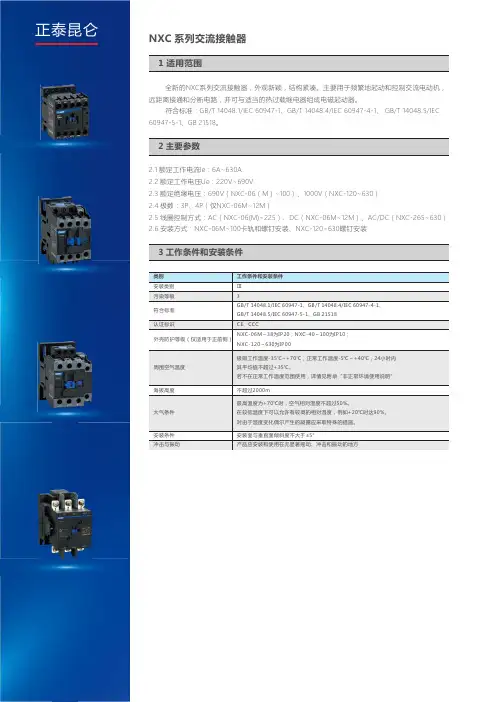

以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。
主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。
主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。
这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。
判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。
如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。
交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
