断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

完整版正泰系列断路器说明书断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P 断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。

四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

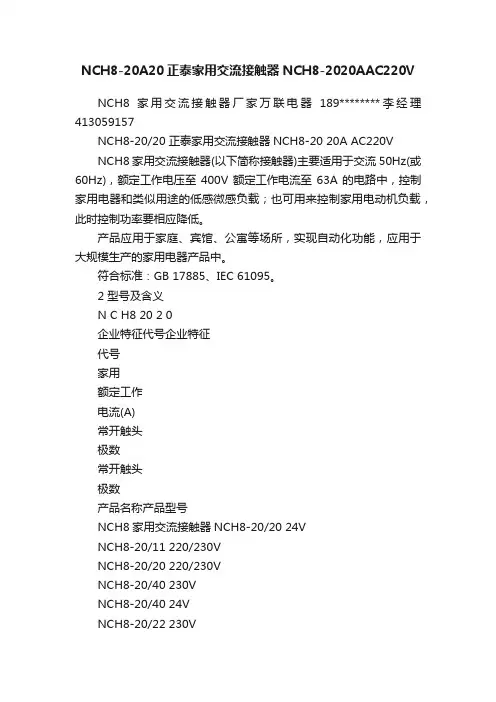

NCH8-20A20正泰家用交流接触器NCH8-2020AAC220VNCH8家用交流接触器厂家万联电器189********李经理413059157NCH8-20/20 正泰家用交流接触器NCH8-20 20A AC220VNCH8家用交流接触器(以下简称接触器)主要适用于交流50Hz(或60Hz)，额定工作电压至400V额定工作电流至63A的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率要相应降低。

产品应用于家庭、宾馆、公寓等场所，实现自动化功能，应用于大规模生产的家用电器产品中。

符合标准：GB 17885、IEC 61095。

2 型号及含义N C H8 20 2 0企业特征代号企业特征代号家用额定工作电流(A)常开触头极数常开触头极数产品名称产品型号NCH8家用交流接触器NCH8-20/20 24VNCH8-20/11 220/230VNCH8-20/20 220/230VNCH8-20/40 230VNCH8-20/40 24VNCH8-20/22 230VNCH8-20/22 24VNCH8家用交流接触器NCH8-25/40 230VNCH8-25/40 24VNCH8-25/22 230VNCH8-25/22 24VNCH8家用交流接触器NCH8-40/20 24VNCH8-40/20 230VNCH8-40/11 230VNCH8-40/11 24VNCH8-40/40 AC24VNCH8-40/40 AC220/230VNCH8家用交流接触器NCH8-63/20 230VNCH8-63/20 24VNCH8-63/11 230VNCH8-63/11 24VNCH8-63/40 AC24VNCH8-63/40 AC220/230V3 正常工作条件和安装条件3.1 周围空气温度为：-5℃~+40℃，24小时内平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

CHINT CN B91N o 地址 ：浙江省乐清市北白象镇正泰工业园区正泰路1号邮编 ：325603电话 ：*************传真 ：*************欢迎访问 ：Ht tp ：// 欢迎咨询：E-mail ：***************400-817-7777全国统一客户服务热线欢迎关注正泰微信公众号正泰数字化样本正泰电器微信公众号正泰数字化样本本广告资料由正泰电器(CHINT ELECTRIC)印制，仅用于说明品牌形象标准的相关信息。

正泰电器随时可能因品牌形象而改进本手册有关内容，或对本手册的印刷错误及不准确的信息进行必要的改进和更改，恕不另行通知。

本手册仅限正泰电器及授权产业公司内部使用，禁止外传。

系中国驰名商标,属正泰电器(CHINT ELECTRIC)所有正泰电器(CHINT ELECTRIC)版权所有 采用环保纸印刷 2022.06地址：北京市丰台区南四环西路总部基地188号 八区五号楼华中战区地址：山东省济南市市中区二环南路2666号 鲁能国际中心2403室地址：江苏省南京市建邺区河西大街66号 徐矿明星商务中心11楼北地址：浙江省乐清市北白象镇硐桥村华山路正泰 大桥物流园区地址：广州市番禺区沙头街禺山西路228号3座 1901-1912室地址：四川省成都市武候区航空路6号 丰德国际B1-3AF东南战区华南战区山东办事处（山东省）地址：山东省济南市市中区二环南路2666号 鲁能国际中心2403室 河南办事处（河南省、山西省）地址：河南省郑州市花园路144号 信息大厦1707室 浙江办事处（浙江省、福建省）地址：浙江省乐清市北白象镇硐桥村华山路正泰 大桥物流园区湖南办事处（湖南省、江西省）地址：湖南省长沙市万家丽中路一段176号旺德府 国际大厦1406-1407室 北部战区华东战区西部战区北京办事处（北京市、天津市、内蒙古中西部、河北省）地址：北京市丰台区南四环西路总部基地188号 八区五号楼 辽宁办事处（辽宁省、吉林省、内蒙古东部）地址：辽宁省沈阳市和平区南京南街197号（长白地区）汇锦金融中心801室 黑龙江办事处（黑龙江省）地址：黑龙江省哈尔滨市南岗区中兴大街万达广场 写字楼B1栋2310室江苏办事处（江苏省、安徽省)地址：江苏省南京市建邺区河西大街66号 徐矿明星商务中心11楼北 湖北办事处（湖北省）地址：湖北省武汉市江汉区后襄河北路59号 海马公园1栋1201-1205室 上海办事处（上海市）地址：上海市松江区思贤路3857号广东办事处（广东省、海南省）地址：广州市番禺区沙头街禺山西路228号3座 1901-1912室广西办事处（广西壮族自治区)地址：广西南宁市青秀区东葛路118号青秀 万达广场甲2栋2018号新疆办事处（新疆维吾尔自治区）地址：新疆乌鲁木齐市天山区光明路59号 时代广场A座7G室四川办事处（四川省、重庆市、西藏自治区）地址：四川省成都市武候区航空路6号 丰德国际B1-3AF云南办事处（云南省、贵州省）地址：贵州省贵阳市观山湖区黔桂国际 商务中心1504号西北办事处（陕西省、甘肃省、青海省、宁夏）地址：西安市经开区凤城五路与明光路西北角 恒石国际中心B座2201室NDT1系列警示灯NDT1系列警示灯1 产品概述NDT1系列警示灯，具有一体式多层结构，适用于交流50Hz(或60Hz)，额定工作电压220V 及以下或直流工作电压24V 及以下的电讯、电气等线路中作指示、预告、故障及其他指示信号之用。

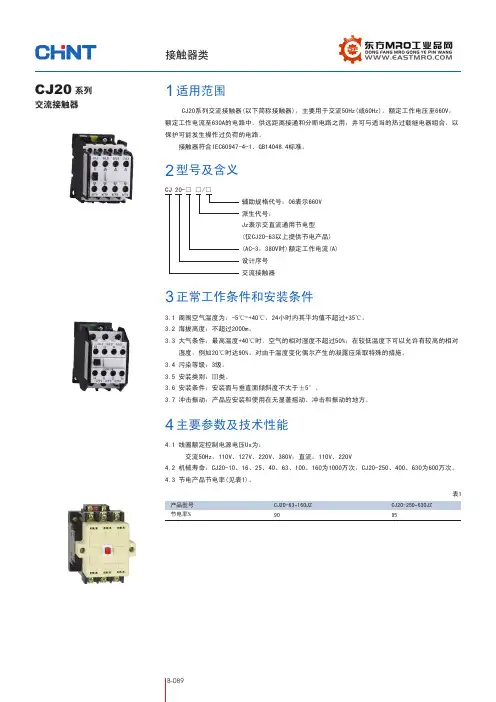

CJ20交流接触器3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对 湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1、GB14048.4标准。

CJ 20-□ □/□辅助规格代号：06表示660V 派生代号：Jz表示交直流通用节电型 (仅CJ20-63以上提供节电产品) (AC-3，380V时)额定工作电流(A) 设计序号 交流接触器4.1 线圈额定控制电源电压Us为：交流50Hz，110V、127V、220V、380V；直流：110V、220V4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。

4.3 节电产品节电率(见表1)。

表1产品型号节电率%CJ20-63160JZ ~90CJ20-250630JZ ~95适用范围1型号及含义23正常工作条件和安装条件4主要参数及技术性能系列BCJ20-16CJ20-25CJ20-40CJ20-63CJ20-10016325580125RT16-32RT16-25062/8.5570/611001201200690 4.55.51118287.51122305011132235504.4 接触器的主要参数及技术性能指标(见表2)。

第五章交流接触器5．1 用途和分类5．1．1 用途交流接触器是一种用于远距离频繁地接通和断开交流50Hz（或60Hz），电压至380V（或660/690V，有的主电路还可至1000V/1140V）的主电路及控制电路的电器，其主要控制对象是交流电动机，也可控制其他电力负载，如电热器、照明灯、电焊机、变压器和电容器组等。

直动式交流接触器控制的电动机主要是鼠笼式，由于其体积少，普遍用于机床行业中。

转动式交流接触器控制的电动机为绕线式，主要用于冶金、轧钢等企业及起重设备中。

5．1．2 分类5．1．2．1 按结构形式分a、直动式；b、转动式；5．1．2．2 按极数分：a、二极；b、三极；c、四极；d、五极；（只有转动式）5．1．2．3 按有无吹弧线圈分a、有吹弧线圈；b、无吹弧线圈；5．1．2．4 其他方式分（略）5．1．3 接触器的使用类别及典型负载5．1．3．1 使用类别见表5．1表5．1交流接触器的使用类别5．1．3．2典型负载不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同5．1．3．2．1 电热元件负载对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1．4倍，例如用于室内供暖，电烘箱及电热空调等设备。

若考虑网络电压升高10%，则电阻元件的工作电流也将相应增大。

因此，在选择接触器的额定工作电流时，应予以考虑。

这类负载被划分在AC-1使用类别中。

5．1．3．2．2 照明装置当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10%，电流也将相应增加，其使用类别被划分在AC-5b中。

其他不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。

它们被划分在AC -5a 中。

5．1．3．2．3 低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15-20倍，它与变压器的绕组布置及铁心特性有关。

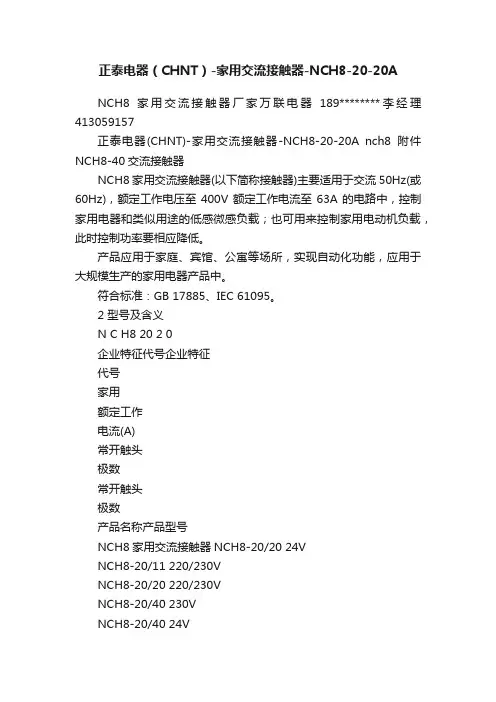

正泰电器（CHNT）-家用交流接触器-NCH8-20-20ANCH8家用交流接触器厂家万联电器189********李经理413059157正泰电器(CHNT)-家用交流接触器-NCH8-20-20A nch8附件NCH8-40交流接触器NCH8家用交流接触器(以下简称接触器)主要适用于交流50Hz(或60Hz)，额定工作电压至400V额定工作电流至63A的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率要相应降低。

产品应用于家庭、宾馆、公寓等场所，实现自动化功能，应用于大规模生产的家用电器产品中。

符合标准：GB 17885、IEC 61095。

2 型号及含义N C H8 20 2 0企业特征代号企业特征代号家用额定工作电流(A)常开触头极数常开触头极数产品名称产品型号NCH8家用交流接触器NCH8-20/20 24VNCH8-20/11 220/230VNCH8-20/20 220/230VNCH8-20/40 230VNCH8-20/40 24VNCH8-20/22 230VNCH8-20/22 24VNCH8家用交流接触器NCH8-25/40 230VNCH8-25/40 24VNCH8-25/22 230VNCH8-25/22 24VNCH8家用交流接触器NCH8-40/20 24VNCH8-40/20 230VNCH8-40/11 230VNCH8-40/11 24VNCH8-40/40 AC24VNCH8-40/40 AC220/230VNCH8家用交流接触器NCH8-63/20 230VNCH8-63/20 24VNCH8-63/11 230VNCH8-63/11 24VNCH8-63/40 AC24VNCH8-63/40 AC220/230V3 正常工作条件和安装条件3.1 周围空气温度为：-5℃~+40℃，24小时内平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

B50/60Hz B7C7E7F7G7M7U7Q7N7R7T7S7X7Y7D7P7V7空气延时头机械联锁机构空气延时头辅助触头组限流触头组热继电器5.2 交流磁系统接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点；直流磁系统具有功B b.判定F5合格的办法：延时头延时整定在最大值，并连续动作10次，取后5次数据计算其重复误差95(Z)]和75mm[NC1-40(Z)95(Z)] 型标~5.5 NC1-N由两台接触器和机械联锁模块组成，两台接触器为水平安装，联锁模块为侧挂式，安装在两表7A max 47475757778484879696C max 82(116)87(122)95(131)100(138)116(173)116127127(188)122135E max 140.5(174.5)145.5(180.5)153.5(189.5)158.5(196.5)174.5(231.5)174.5174.5185.5(246.5)180.5180.5B max 76768686129129129129129129D max 120.5(154.5)125.5(160.5)133.5(169.5)138.5(176.5)154.5(211.5)154.5154.5165.5(226.5)160.5160.5a 34/3534/354040404040404040b 50/6050/604848105105105105105105Φ4.54.54.54.56.56.56.56.56.56.5型号NC1-09(Z)12(Z)~NC1-18(Z)NC1-25(Z)NC1-32(Z)NC1-4011(Z)6511(Z)~NC1-40046504~NC1-40086508~NC1-8011(Z)9511(Z)~NC1-80049504~NC1-80089508~L 60(95)61(96)70(107)71.6(120)78(135)78(135)7883(140)8383P 10.511.313.214.520202023.523.523.5S 8.610.411.7138.68.68.6121212注：a.L：主回路中，连接母线对地尺寸。

额定工作电流Ie：6A~630A 额定工作电压Ue：220V~690V额定绝缘电压：690V（NXC-06M~100）、1000V（NXC-120~630）极数：3P、4P（仅NXC-06M~12M）线圈控制方式：AC（NXC-06(M)~225）、DC（NXC-06M~12M）、 AC/DC（NXC-265~630）安装方式：NXC-06M~100卡轨和螺钉安装、NXC-120~630螺钉安装● ● ● ● ● ● 概述适用范围● ● 全新的NXC系列交流接触器，外观新颖，结构紧凑。

主要用于频繁地起动和控制 交流电动机，远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器。

符合标准：GB 14048.1/IEC 60947-1、GB 14048.4/IEC 60947-4-1、GB 14048.5/ IEC 60947-5-1、GB 21518。

主要参数工作条件和安装条件型号说明型号举例：NXC－12 220V 50Hz表示接触器在AC－3使用类别下，主电路电压为380V/400V时，其额定工作电流为12A的交流接触器，每个接触器本体均自带1常开和1常闭的辅助触头，线圈控制电压为220V交流，频率50Hz。

/N：可逆接触器06、09、1216、18、22、25、32、38、40、50、6575、85、100120、160、185225、265、330400、500、630、NXC系列交流接触器24V、36V、48V、110V、127V、220V、380V、415V （AC：06A~225A ;AC/DC：265A~630A）50Hz、60Hz、50/60HzNXC系列迷你型3极交流接触器NXC系列迷你型4极交流接触器50Hz、60Hz、50/60Hz/Z：直流控制线圈/N：可逆接触器06M 09M 12M10：一常开01：一常闭交流：24V、36V、48V、110V、127V、220V、380V、415V 直流：24V、 48V、 110V、 220V/22：二常开二常闭主触头/4：四常开主触头/Z：直流控制线圈/N：可逆接触器06M 09M12M交流：24V、36V、48V、110V、127V、220V、380V、415V、直流：24V、 48V、110V、 220V50Hz、60Hz、50/60Hz注：06A-100A规格产品自带1常开加1常闭辅助触头；120A-630A规格产品自带2常开加2常闭辅助触头。

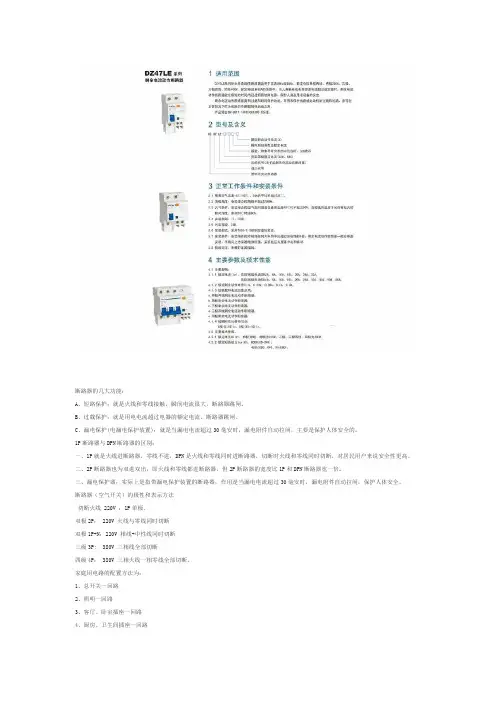

断路器几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，重要是保护人体安全。

1P断路器与DPN断路器区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同步进断路器，切断时火线和零线同步切断，对居民顾客来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器宽度比1P和DPN断路器宽一倍。

三、漏电保护器：事实上是指带漏电保护装置断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）极性和表达办法单极1P： 220V 切断火线双极2P： 220V 火线与零线同步切断双极1P+N：220V 相线+中性线同步切断三级3P: 380V 三相线所有切断四级4P： 380V 三相火线一相零线所有切断。

家庭用电路配备办法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一种2P（2匹）空调回路配断路器规格大小为DPN20A，那么她准许通过最大功率就为4400W(220V*20A)。

而一种2匹空调额定功率为W,但考虑到空调启动瞬间功率会突然加大，因此配一种20A断路器(足矣)。

注：断路器大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选取多少A空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

3例：5匹空调应选取多少A空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)安装或施工阐明:1.、按产品阐明书进行安装。

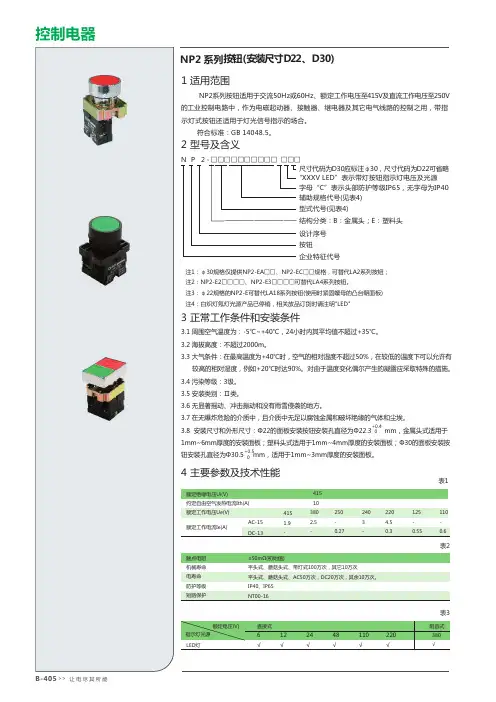

NP2 系列 按钮(安装尺寸D22、D30) NP2系列按钮适用于交流50Hz或60Hz、额定工作电压至415V及直流工作电压至250V 的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带指示灯式按钮还适用于灯光信号指示的场合。

符合标准：GB 14048.5。

1 适用范围2 型号及含义N P 2 - □□□□□□□□□□ □□□尺寸代码为D30应标注φ30，尺寸代码为D22可省略“XXXV LED”表示带灯按钮指示灯电压及光源字母“C”表示头部防护等级IP65，无字母为IP40辅助规格代号(见表4)型式代号(见表4)结构分类：B：金属头；E：塑料头设计序号按钮企业特征代号表1触点电阻机械寿命电寿命≤50mΩ(初始值)平头式、蘑菇头式、带灯式100万次，其它10万次平头式、蘑菇头式、AC50万次，DC20万次，其余10万次。

表2额定绝缘电压Ui(V)约定自由空气发热电流Ith(A)额定工作电压Ue(V)41510380表34 主要参数及技术性能4152502402201251103.1 周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

3.2 海拔高度：不超过2000m。

3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有 较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅱ类。

3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。

3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

3.8 安装尺寸和外形尺寸：Φ22的面板安装按钮安装孔直径为Φ22.3 mm，金属头式适用于1mm~6mm厚度的安装面板；塑料头式适用于1mm~4mm厚度的安装面板；Φ30的面板安装按钮安装孔直径为Φ30.5 mm，适用于1mm~3mm厚度的安装面板。

接触器类NC1 系列交流接触器1适用范围NC1系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至690V,在AC-3 使用类别下额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。

NC1-N系列可逆交流接触器主要用于交流50Hz（或60Hz），额定工作电压至690V,额定工作电流至95A 的电路中，作电动机可逆控制用。

它的机械联锁机构，保证了两台可逆接触器触头转换的工作可靠性。

本接触器在法国TE公司LC1-D系列上改进而成，完全可以替代进口产品。

为了适应某些特殊场合的需要，NC系列交流接触器设计了带直流操作系统的交流接触器。

本产品符合IEC60947-4-1，GB14048.蘇准。

2型号及含义N C 1- □□ □□ □-Z表示直流操作，N表示可逆交流接触器工------- 触头种类和数量，用数字表示（可逆接触器表示的是单台产品的触头种类和数量）10 表示三常开主触头、一常开辅助触头（32A及以下）01 表示三常开主触头、一常闭辅助触头（32A及以下）11 表示三常开主触头、一常开一常闭辅助触头（40A及以上）04 表示四常开主触头（除18A、32A以外）08 表示两常开两常闭主触头（除18A 32A以外）------------ 基本规格代号，用380V AC-3的额定工作电流数值表示---------------- 设计序号------------------ 交流接触器-------------------- 企业特征代号F4- □ □3正常工作条件和安装条件3.1周围空气温度为：-5 C〜+40C, 24小时内其平均值不超过+35C。

3.2海拔高度：不超过2000m3.3大气条件：最高温度为+40C时，空气的相对湿度不超过50%在较低温度下可以允许有较高的相对湿度，例如20C时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施。

1 适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V、额定工作电流至800A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

符合标准：GB/T 14048.11、IEC 60947-6-1。

2 型号及含义□□ □□ □ □N Z 7 - /附加功能T：通讯功能控制器类型A：基本型 B：液晶型 C：智能型极数：3、4分断能力代号：S、H、R壳架等级额定电流（阿拉伯数字）执行断路器类型无代号：塑料外壳式断路器B：小型断路器设计序号自动转换开关电器企业代号注：7B-63（终端型）无B型控制器，分断能力代号只有S、H。

4 技术参数及性能3 正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以 有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露 应采取特殊的措施。

3.4 污染等级 污染等级为3级污染等级为2级（仅适用NZ7B-63）注：执行断路器NB1-63H的瞬时脱扣器型式为C型（5-10）In、D型（10-14）In。

7W9W20W5.1 体积小5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

10W5 特性及功能 NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、可靠双重联锁保护等特点，功能先进齐全。

可视化管理续上表5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现 真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
