BCJX2系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A 的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

本产品符合IEC60947-4-1，GB14048.4标准。

CJX2交流接触器CJ X 2-□□ □□触头数量，用数字表示 10表示三常开主触头、 一常开辅助触头(32A及以下) 01表示三常开主触头、 一常闭辅助触头(32A及以下) 11表示三常开主触头、一常开一常闭辅助触头(40A及以上) 04表示四常开主触头、08表示两常开两常闭主触头(除18A、32A以外)基本规格代号，用380V、AC-3的额定工作电流数值表示 设计序号 小型 交流接触器 F4-□ □常闭辅助触头数量 常开辅助触头数量 辅助触头组F5-□ □0表示延时范围0.1s3s ~ 2表示延时范围0.1s 30s ~ 4表示延时范围10s 180s ~ T表示通电延时；D表示断电延时 空气延时头适用范围1型号及含义2系列侧挂式1常闭辅助触头1常开辅助触头设计序号辅助触头组交流接触器企业特征代号N C F 1-11C工作电压工作电流类别(A型适用于电流为09A 32A接触器，B型适用于电~流为40A 95A接触器)~设计序号浪涌抑制器SR 2 - □ / □3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶 尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

JRS1系列热过载继电器--样本手册--正泰

JRS1系列热过载继电器--样本手册--正泰

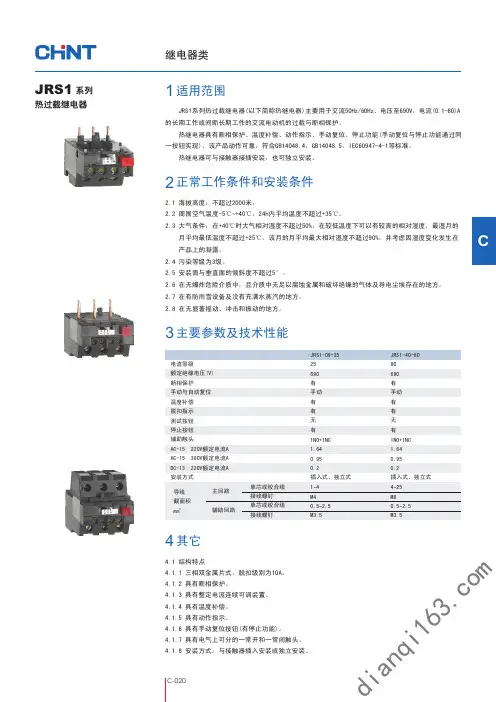

热继电器可与接触器接插安装，也可独立安装。
2 正常工作条件和安装条件
2.1 海拔高度：不超过2000米。
2.2 周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。 2.3 大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的
月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因湿度变化发生在
C
5 外形及安装尺寸
R2.4 4.5 45max
C-022
5 56max
JRS1-09~25/Z插入式
93max

50 5
62max
继电器类
R2.4 4.5
35±0.31 45max
JRS1-09~25/F独立式
93max
JRS1-40~80/Z插入式
50.5 73max
63.5max
118max
5.4
JRS1-09~ 80/F独立式
78max
50
5.5
5.4 60
9 76max
6 订货须知
订货时必须指明产品名称、型号、整定电流范围、数量。 如热继电器JRS1-09~25/Z 5.5~8A 100台。
C-023
5.5
118max

导线 截面积
2
mm
主回路 辅助回路
单芯或绞合线 接线螺钉 单芯或绞合线 接线螺钉
JRS1-09~25 25 690 有 手动 有 有 无 有 1NO+1NC 1.64 0.95 0.2 插入式、独立式 1~4 M4 0.5~2.5 M3.5
JRS1-40~80 80 690 有 手动 有 有 无 有 1NO+1NC 1.64 0.95 0.2 插入式、独立式 4~25 M8 0.5~2.5 M3.5

交流接触器选型正泰_CJX1系列

交流接触器选型正泰_CJX1系列

B接触器类CJX1交流接触器CJX 1-□/□ □ Z有Z表示直流操作表示常闭辅助触头数量表示常开辅助触头数量额定工作电流(AC-3、380V)设计序号交流接触器CJX1系列交流接触器主要用于交流50Hz或60Hz，额定绝缘电压为660V 1000V，在AC-3使用类别下~额定工作电压为380V时额定工作电流为9A 475A的电力线路中。

作为供远距离接通和分断电路之用，并~适用于控制交流电动机的起动、停止及反转。

本产品符合IEC60947-4-1、VDE0660、GB14048.4等标准。

3.1 周围环境温度：-5℃＋40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿 度，对由于温度变化偶尔产生的凝露应采取特殊措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

3正常工作条件和安装条件适用范围1型号及含义2系列其它55.1 结构特点：5.1.1 总体结构：接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见表5。

接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机种。

图1 安装位置5.1.2 触头系统：主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身及临近电器的安全。

接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。

完整版正泰系列断路器说明书

完整版正泰系列断路器说明书

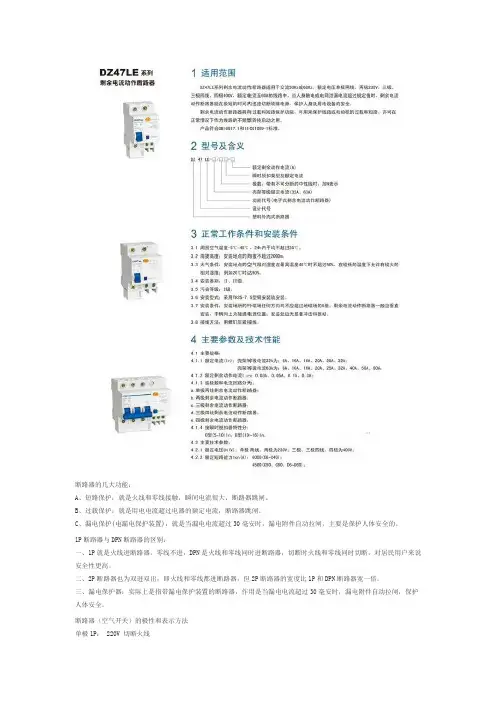

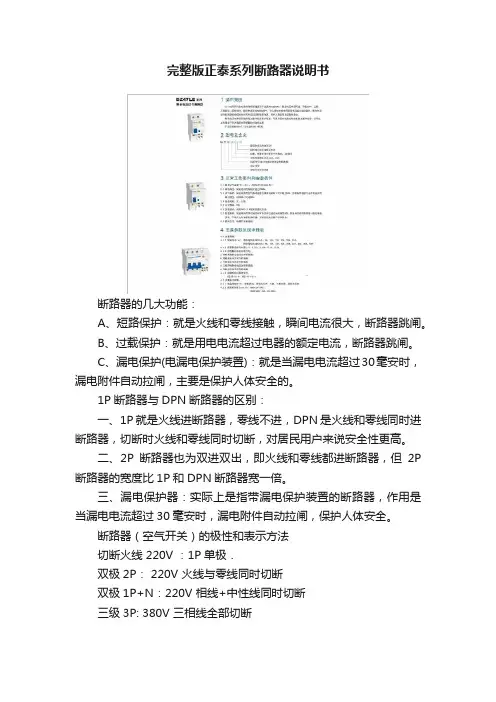

完整版正泰系列断路器说明书断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P 断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

4.正泰控制产品介绍

4.正泰控制产品介绍

电磁机构的反力特性必须介于吸力特性和剩磁特性之间。
接触器 二、交流接触器的功能
接触器是低压电器中的主要品种之一,其应用量大面广,广泛 应用于电力传动系统中,用来频繁地接通和分断带有负载的主电 路或大容量的控制电路,并可实现远距离的自动控制。 接触器可快速切断交流与直流主回路和可频繁地接通与大电 流控制电路的装置，一般运用电动机做为控制对象﹐也可用作控 制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接 触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器
四、接触器选用原则
1.根据电路中负载电流的种类选择：交流负载应选用交流接触器，直流负载 应选用直流接触器。 2.根据接触器主触头的额定电压选择：应大于或等于负载的额定电压。 3.根据接触器主触头的额定电流选择：被选用接触器主触头的额定电流应不 小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如 果接触器是用来控制电动机的频繁启动、正反转或反接制动等场合，应将接 触器的主触头额定电流降低使用，一般可降低一个等级。 4.根据控制电路要求的吸引线圈工作电压和辅助触点数量选择：因为接触器 的线圈电压有多种，比如常用的有110V、220V、380V等，另外接触器本体 以及附件可配备多种常开和常闭的辅助触头。所以用户可根据需要选用合适 的线圈电压和辅助触头组合。
接触器
2.型号含义
N C 2-□□□ □/□ 极数(2或4极，不注明表示3极) 派生代号，有N表示可逆接触器 (Ns为水平安装，Nc 为垂宜安装)， J表示节电型(330A及以上可省略) 额定工作电流A(AC-3，380V时) 设计序号 交流接触器 企业特征代号
接触器
3.产品特点 1）额定工作电压至1000V。 2）额定控制电源电压Us：50Hz，110V、127V、220V、380V。 3）产品在AC-3、AC-4的工作制下，电流不变 4）可根据用户要求制作成2极（400A和630A）、3极、4极（500A无4 极）接触器。 5 ）辅助触头为加挂型，使用 F4 辅助触头，有 2 个挂位。（用户无要 求时供应F4-22） 6 ）可挂 F5 空气延时头。且可与 F4 同时加挂（此时 F4 只能占 1 个挂位） 7）辅助触头和空气延时头型号表示同NC1。 8）可实现2台水平联接的接触器联锁。 9）动作结构：直动式 10）线圈可抽出。

CJX1接触器

CJX1接触器

“1”型配合保护－允许接触器及热继电器遭受损坏； “2”型配合保护－热继电器不受损坏，接触器触头允许熔焊（如果触头容易分离）。 4.2 操作时间：一台接触器的触头接通时间与另一台接触器的触头燃弧时间不得重叠。 4.3 其它技术参数同CJX1系列，例如：CJX1-16/N见CJX1-16。
B
B-072
B-075
CJX1-85/N 6~35 CJX1-110/N 25~70 CJX1-140/N 25~70 CJX1-170/N
4~25 25~50 25~50
CJX1-205/N
CJX1-250/N
CJX1-300/N
CJX1-400/N
CJX1-475/N
10 16+3 16+3
+3
16
+3
16 22+3 22+3 35~95 50~120 20×3 35~95 50~120 20×3 50~240 70~240 25×5 50~240 70~240 25×5 50~240 70~240 2×(25×5) 50~240 70~240 2×(25×5)
度，对由于温度变化偶尔产生的凝露应采取特殊措施。 3.4 污染等级：3级。 3.5 安装类别：Ⅲ类。 3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4 主要参数及技术性能
4.1 参数与规格
表1
型号
额定工作 电流(A) AC-3 400/380V
机械 寿命 106
可控电机功率(kW) AC-3
230/ 400/
690/
500V
1000V
220V 380V
660V
相配热 过载继 电器型号

正泰电器接触器产品综合样本

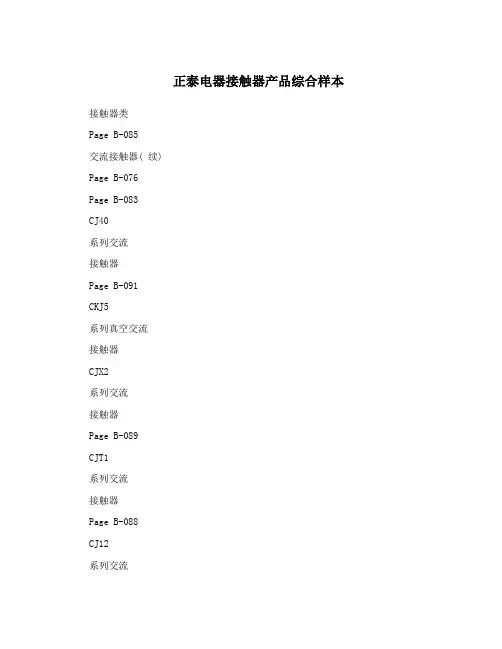

正泰电器接触器产品综合样本接触器类Page B-085交流接触器( 续)Page B-076Page B-083CJ40系列交流接触器Page B-091CKJ5系列真空交流接触器CJX2系列交流接触器Page B-089CJT1系列交流接触器Page B-088CJ12系列交流接触器CJ19系列切换电容器接触器Page B-081 CJ20系列交流接触器交流接触器Page B-001 Page B-019 Page B-041 Page B-052 Page B-059 Page B-066 Page B-015 Page B-034 Page B-043 Page B-056 Page B-063 Page B-072 接触器类?交流接触器?直流接触器Page B-054 直流接触器Page B-094 CZ0系列直流接触器NC8系列交流接触器NC9系列真空交流接触器NC7系列交流接触器NC11交流接触器NC1系列交流接触器NC2系列交流接触器NC6系列交流接触器NCK3-25~40 空调用交流接触器NCH8家用交流接触器NCX1系列交流接触器CJX1系列交流接触器CJX1-??/N 系列机械联锁可逆接触器BNCK5系列空调用交流接触器Page B-049 NC3系列交流接触器Page B-085交流接触器( 续) Page B-076 Page B-083CJ40系列交流接触器Page B-091CKJ5系列真空交流接触器CJX2系列交流接触器Page B-089CJT1系列交流接触器Page B-088CJ12系列交流接触器CJ19系列切换电容器接触器Page B-081 CJ20系列交流接触器交流接触器Page B-001 Page B-019 Page B-041 Page B-052 Page B-059 Page B-066 Page B-015 Page B-034 Page B-043 Page B-056 Page B-063 Page B-072 接触器类?交流接触器?直流接触器Page B-054 直流接触器Page B-094 CZ0系列直流接触器NC8系列交流接触器NC9系列真空交流接触器NC7系列交流接触器NC11交流接触器NC1系列交流接触器NC2系列交流接触器NC6系列交流接触器NCK3-25~40空调用交流接触器NCH8家用交流接触器NCX1系列交流接触器CJX1系列交流接触器CJX1-??/N系列机械联锁可逆接触器BNCK5系列空调用交流接触器Page B-049NC3系列交流接触器1 适用范围 NC8系列交流接触器NC8系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至690V，在AC-3/415V使用类别下额定工作电流至100A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜与频繁地起动和控制交流电动机。

德力西CJX1交流接触器


NT00-5 NT00-60 NT00-00 NT00-50 NT00-50 NT00-35 NT00-400 NT00-500 NT00-500 JRS-80 JRS-80 JRS-80 JRS-80 JRS-50 JRS-50 JRS-400 JRS-400 35 50 70 95 0 85 40 300
36、0、7、0、380 85%~0%Us 0%~75%Us(交流) 0 0、40、380 5、50 360 33
CCC、 ROHS、 CE
注：CJX1-85控制电源电压另有交流24V、48V、660V
4
Delixi Electric
CJX1 系列交流接触器
外形及安装尺寸
5.5 7.5 11 15 15 18.5 22 30 37 45 55 75 90 110 132 160 200 250
12 16 22 32B 32 38 45 63 75 85 110 140 170 205 250 300 400 475
2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
额定工作电流（Ie) AC-3,380V A
NT00-6 NT00-0 NT00-5 NT00-3 NT00-50 NT00-50 NT00-63 NT00-63 NT00-80 NT00-00 JRS-.5 JRS-.5 JRS-5 JRS-5 JRS-3 JRS-3 JRS-45 JRS-80 JRS-80 JRS-80 .5 .5 .5 4 6 6 0 0 6 5
、4、36、48、0、7、0、380、660 、4、36、48、0、0 85%~0%Us 0%~75%Us(交流) 0 0、40、380 5、50 360 33 0%~75%Us(直流)

CJX1系列交流接触器 说明书

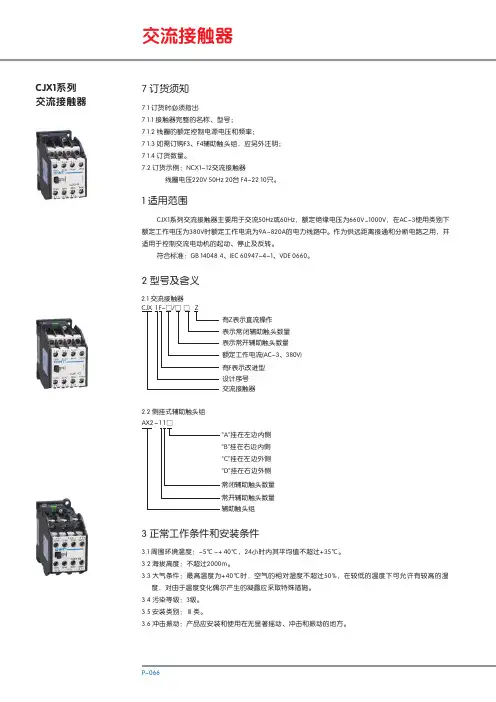

7.1 订货时必须指出7.1.1 接触器完整的名称、型号；7.1.2 线圈的额定控制电源电压和频率；7.1.3 如需订购F3、F4辅助触头组，应另外注明；7.1.4 订货数量。

7.2 订货示例：NCX1-12交流接触器线圈电压220V 50Hz 20台 F4-22 10只。

7 订货须知CJX1系列交流接触器CJX 1F-□/□ □ Z有Z表示直流操作表示常闭辅助触头数量表示常开辅助触头数量额定工作电流(AC-3、380V)设计序号有F表示改进型交流接触器CJX1系列交流接触器主要用于交流50Hz或60Hz，额定绝缘电压为660V1000V，在AC-3使用类别下~额定工作电压为380V时额定工作电流为9A~820A的电力线路中。

作为供远距离接通和分断电路之用，并适用于控制交流电动机的起动、停止及反转。

符合标准：GB 14048.4、IEC 60947-4-1、VDE 0660。

2.1 交流接触器1 适用范围2 型号及含义3.1 周围环境温度：-5℃＋40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿度，对由于温度变化偶尔产生的凝露应采取特殊措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

2.2 侧挂式辅助触头组AX2-1 1 □"A"挂在左边内侧"B"挂在右边内侧"C"挂在左边外侧"D"挂在右边外侧常闭辅助触头数量常开辅助触头数量辅助触头组3 正常工作条件和安装条件5.1 结构特点：5.1.1 总体结构：接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见表5。

接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。

正泰CJ 系列接触器样本

CJ20交流接触器3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对 湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

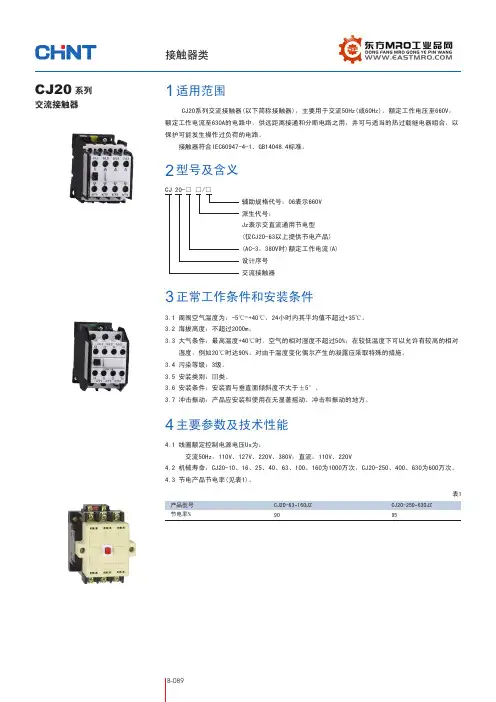

CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1、GB14048.4标准。

CJ 20-□ □/□辅助规格代号：06表示660V 派生代号：Jz表示交直流通用节电型 (仅CJ20-63以上提供节电产品) (AC-3，380V时)额定工作电流(A) 设计序号 交流接触器4.1 线圈额定控制电源电压Us为：交流50Hz，110V、127V、220V、380V；直流：110V、220V4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。

4.3 节电产品节电率(见表1)。

表1产品型号节电率%CJ20-63160JZ ~90CJ20-250630JZ ~95适用范围1型号及含义23正常工作条件和安装条件4主要参数及技术性能系列BCJ20-16CJ20-25CJ20-40CJ20-63CJ20-10016325580125RT16-32RT16-25062/8.5570/611001201200690 4.55.51118287.51122305011132235504.4 接触器的主要参数及技术性能指标(见表2)。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品型号

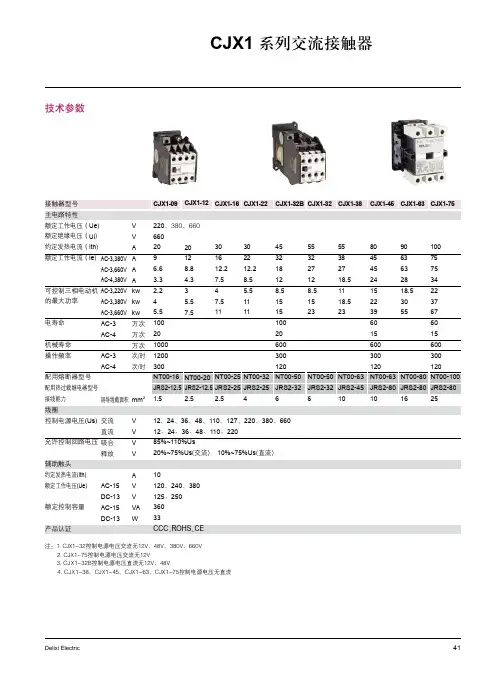

CJX1-9 CJX1-12 CJX1-9Z CJX1-12Z CJX1F-9 CJX1F-12 CJX1F-9Z CJX1F-12Z
CJX1-16 CJX1-22 CJX1-16Z CJX1-22Z CJX1F-16 CJX1F-22 CJX1F-16Z CJX1F-22Z
常开触头数量 0 1 1 2 3 4 5 4 3 2 1 0
A max 79 79 89 89 90 120 120 135 135 158 158
b 60±0.6 60±0.6 75±0.6 75±0.6 75±0.6 100±0.7 100±0.7 110±0.7 110±0.7 130±0.8 130±0.8
C max 46 46 46 46 74 92 92 105 105 125 125
d 35±0.5 35±0.5 35±0.5 35±0.5 50±0.5 70±0.6 70±0.6 80±0.6 80±0.6 100±0.7 100±0.7
E max 106 106 116 116 109 125 125 145 145 155 155
FΦ
+0.48
8
4.8 0
+0.48
8
4.8 0
CJX1 系列
交流接触器
接触器类

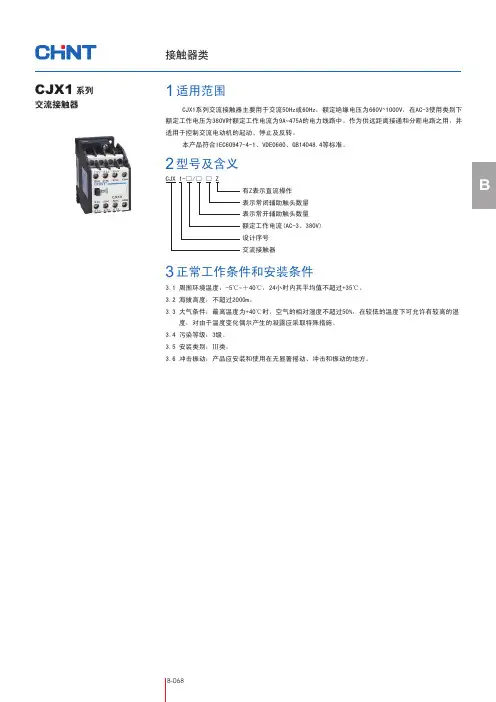

1 适用范围
