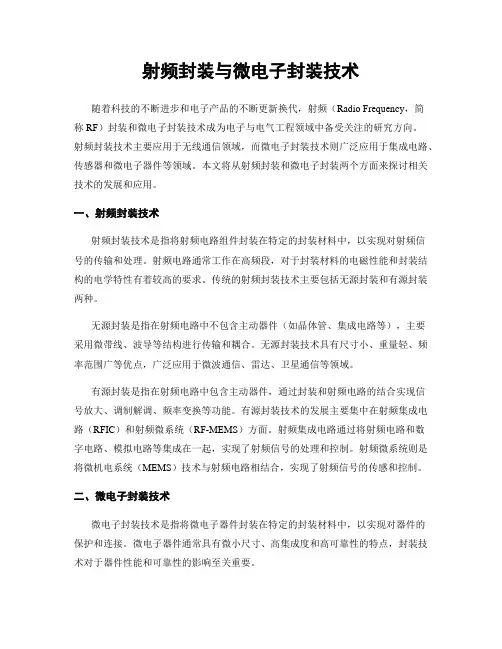

射频封装与微电子封装技术随着科技的不断进步和电子产品的不断更新换代,射频(Radio Frequency,简称RF)封装和微电子封装技术成为电子与电气工程领域中备受关注的研究方向。
射频封装技术主要应用于无线通信领域,而微电子封装技术则广泛应用于集成电路、传感器和微电子器件等领域。
本文将从射频封装和微电子封装两个方面来探讨相关技术的发展和应用。
一、射频封装技术射频封装技术是指将射频电路组件封装在特定的封装材料中,以实现对射频信号的传输和处理。
射频电路通常工作在高频段,对于封装材料的电磁性能和封装结构的电学特性有着较高的要求。
传统的射频封装技术主要包括无源封装和有源封装两种。
无源封装是指在射频电路中不包含主动器件(如晶体管、集成电路等),主要采用微带线、波导等结构进行传输和耦合。
无源封装技术具有尺寸小、重量轻、频率范围广等优点,广泛应用于微波通信、雷达、卫星通信等领域。
有源封装是指在射频电路中包含主动器件,通过封装和射频电路的结合实现信号放大、调制解调、频率变换等功能。
有源封装技术的发展主要集中在射频集成电路(RFIC)和射频微系统(RF-MEMS)方面。
射频集成电路通过将射频电路和数字电路、模拟电路等集成在一起,实现了射频信号的处理和控制。
射频微系统则是将微机电系统(MEMS)技术与射频电路相结合,实现了射频信号的传感和控制。
二、微电子封装技术微电子封装技术是指将微电子器件封装在特定的封装材料中,以实现对器件的保护和连接。
微电子器件通常具有微小尺寸、高集成度和高可靠性的特点,封装技术对于器件性能和可靠性的影响至关重要。
常见的微电子封装技术包括芯片封装、球栅阵列封装(BGA)、无引线封装(CSP)等。
芯片封装是指将芯片封装在封装基板上,并通过焊接、导线等方式与外部电路连接。
BGA封装则是将芯片封装在球栅阵列上,通过焊球与封装基板连接。
CSP封装是一种无引线封装技术,将芯片封装在特殊的封装材料中,通过金线、导电胶等方式与外部电路连接。

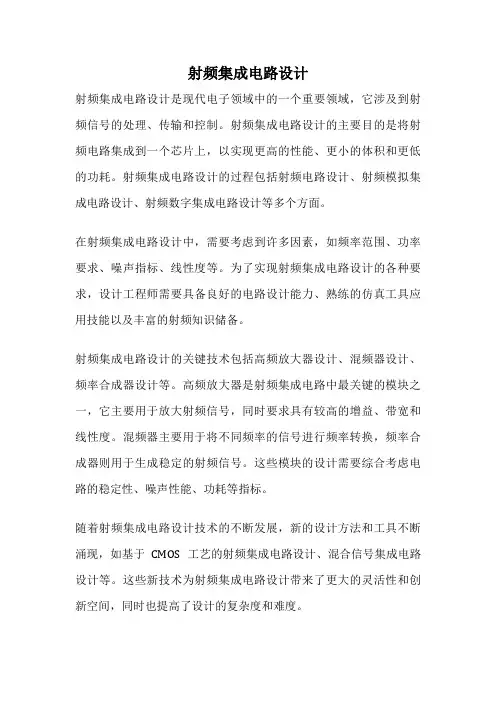

射频集成电路设计射频集成电路设计是现代电子领域中的一个重要领域,它涉及到射频信号的处理、传输和控制。
射频集成电路设计的主要目的是将射频电路集成到一个芯片上,以实现更高的性能、更小的体积和更低的功耗。
射频集成电路设计的过程包括射频电路设计、射频模拟集成电路设计、射频数字集成电路设计等多个方面。
在射频集成电路设计中,需要考虑到许多因素,如频率范围、功率要求、噪声指标、线性度等。
为了实现射频集成电路设计的各种要求,设计工程师需要具备良好的电路设计能力、熟练的仿真工具应用技能以及丰富的射频知识储备。
射频集成电路设计的关键技术包括高频放大器设计、混频器设计、频率合成器设计等。
高频放大器是射频集成电路中最关键的模块之一,它主要用于放大射频信号,同时要求具有较高的增益、带宽和线性度。
混频器主要用于将不同频率的信号进行频率转换,频率合成器则用于生成稳定的射频信号。
这些模块的设计需要综合考虑电路的稳定性、噪声性能、功耗等指标。
随着射频集成电路设计技术的不断发展,新的设计方法和工具不断涌现,如基于CMOS工艺的射频集成电路设计、混合信号集成电路设计等。
这些新技术为射频集成电路设计带来了更大的灵活性和创新空间,同时也提高了设计的复杂度和难度。
射频集成电路设计在无线通信、雷达、卫星导航、医疗设备等领域都有着广泛的应用。
随着5G技术的快速发展,射频集成电路设计也将迎来新的挑战和机遇。
设计工程师需要不断学习和掌握最新的技术,不断提高自己的设计水平和创新能力,以应对日益复杂和多样化的射频集成电路设计需求。
总的来说,射频集成电路设计是一项充满挑战和机遇的工作。
通过不断学习和实践,设计工程师可以不断提升自己的设计水平,为射频集成电路设计领域的发展做出更大的贡献。
希望未来能有更多优秀的设计工程师加入到射频集成电路设计这一领域,共同推动技术的进步和创新。
射频集成电路设计1. 引言射频集成电路(RFIC)是一种专门用于射频信号处理的集成电路。
射频信号在无线通信、雷达和无线电频段的应用中至关重要。
射频集成电路设计是关于将射频电子设备集成到单个芯片上的过程。
它要求设计师具备深入的电子工程知识和专业技能。
本文将重点介绍射频集成电路设计的基本概念、设计流程和常用技术。
通过对每个主题的详细讲解,读者将能够全面地了解射频集成电路设计领域的最新动态和发展趋势。
2. 射频集成电路设计基础2.1 射频电路概述射频电路是指工作频率在几百千赫兹(kHz)到几千兆赫兹(GHz)范围内的电路。
射频电路通常用于无线通信系统、雷达系统和广播系统等领域。
与低频电路相比,射频电路的设计更加复杂,需要考虑很多特殊因素,如频率选择、阻抗匹配和信号传输等。
2.2 射频集成电路分类根据功能和工作频率的不同,射频集成电路可以分为不同的分类。
常见的射频集成电路包括功率放大器、混频器、振荡器和滤波器等。
每个分类都有各自的特点和用途。
2.3 射频集成电路设计流程射频集成电路设计流程是指从需求分析到最终产品实现的一系列环节。
它包括系统规划、电路设计、性能仿真和验证测试等步骤。
设计流程的每个环节都需要设计师仔细分析和设计,以确保最终产品能够满足设计要求和性能指标。
3. 射频集成电路设计常用技术3.1 频谱分析频谱分析是一种用于分析射频信号频率成分和幅度的技术。
通过频谱分析,设计师可以了解信号的频率分布情况,并基于此进行设计优化。
3.2 阻抗匹配技术阻抗匹配是指在输入输出端口之间实现匹配的技术。
阻抗匹配可以提高信号传输效率,减少信号反射和损耗,从而提高系统的性能。
3.3 射频集成电路建模和仿真射频集成电路建模和仿真是用计算机模拟射频电路的工作过程。
通过建模和仿真,设计师可以评估不同的设计方案,并优化设计参数,以满足特定的性能要求。
3.4 射频功率放大器设计射频功率放大器是射频集成电路中最常用的组件之一。
单片射频微波集成电路技术与设计单片射频微波集成电路(Monolithic RF Microwave Integrated Circuit,简称MMIC)是一种在单个芯片上集成了射频(RF)和微波电路的技术。
它在通信、雷达、卫星通信等领域有着广泛的应用。
本文将介绍单片射频微波集成电路的技术原理和设计方法。
单片射频微波集成电路的核心是集成电路芯片,该芯片上集成了射频和微波电路所需的各种功能模块,如放大器、混频器、滤波器、功率放大器等。
相比传统的离散组件,单片射频微波集成电路具有体积小、重量轻、功耗低、可靠性高等优点,能够满足复杂电路的集成需求,提高系统性能。
单片射频微波集成电路的设计过程包括射频电路设计、微波电路设计、封装和测试等环节。
首先,需要根据系统需求和设计规范确定电路的工作频带、增益、带宽等参数。
然后,通过射频和微波电路的基本理论知识,选择合适的电路拓扑结构和器件参数。
在设计过程中,需要考虑电路的稳定性、噪声、线性度等指标,并进行相应的优化和调整。
在单片射频微波集成电路的设计中,还需要充分考虑电路的布局和封装技术。
合理的布局和封装可以降低电路的串扰和杂散,提高电路的性能。
同时,封装技术也需要考虑电路的散热和可靠性等因素。
现代封装技术如BGA(Ball Grid Array)和CSP(Chip Scale Package)等,可以满足单片射频微波集成电路的高集成度和小尺寸的要求。
当单片射频微波集成电路设计完成后,还需要进行测试和验证。
测试过程中需要使用专业的测试设备和仪器,对电路的性能进行准确的测量和评估。
通过测试结果,可以了解到电路的工作状态和性能指标是否符合设计要求,并进行必要的调整和优化。
随着射频和微波技术的不断发展,单片射频微波集成电路在无线通信、雷达、卫星通信等领域的应用越来越广泛。
它能够实现高度集成化、低功耗、小尺寸的设计要求,为现代通信系统的发展提供了强大的支持。
未来,随着射频和微波集成电路技术的进一步突破,单片射频微波集成电路将会在更多的领域发挥重要作用。
RF射频技术的原理及应用一、射频技术简介射频(Radio Frequency)技术是指在无线通信中使用的一种无线传输技术。
它利用电磁波进行信号的传输与接收,通常在300kHz至300GHz的频率范围内工作。
下面将介绍RF射频技术的原理和应用。
二、RF射频技术的原理1. RF信号发射原理射频信号发射的原理是通过将低频信号调制到高频载波上并进行放大,然后通过射频天线将信号发射出去。
主要包括以下几个步骤: - 信号调制:将低频信号通过调制电路调制到高频载波上。
常见的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
- 功率放大:经过调制的信号需要经过功率放大器进行放大,以增加信号的传输距离和覆盖范围。
- 天线辐射:放大后的信号通过射频天线进行辐射,以便外部设备能够接收到信号。
2. RF信号接收原理RF信号接收的原理是接收到射频信号后,通过射频天线将信号送入接收电路进行解调和放大,然后输出到外部设备。
主要包括以下几个步骤: - 天线接收:射频信号通过射频天线接收后传入接收电路。
- 信号解调:接收电路将射频信号进行解调,还原成原始的低频信号。
- 信号放大:解调后的信号经过放大电路进行放大,以增强信号的强度。
- 信号输出:放大后的信号输出到外部设备,如扬声器或显示屏。
三、RF射频技术的应用RF射频技术在各个领域都有广泛的应用,下面将介绍几个主要的应用领域。
1. 无线通信RF射频技术在无线通信领域有着重要的应用,包括移动通信、卫星通信、无线局域网等。
射频技术通过信号的发射和接收,实现了无线通信的远程传输和接收功能。
2. 广播电视广播电视领域也是RF射频技术的应用之一。
广播和电视节目通过射频信号的发射和接收,实现了音频和视频信息的远程传播和播放。
3. 遥控器遥控器是现代生活中常见的使用射频技术的设备之一。
无论是电视遥控器、空调遥控器还是智能家居设备的遥控器,都是通过射频信号来实现设备的远程控制。
射频电路设计与应用射频(Radio Frequency,简称RF)电路是指一种在射频范围内工作的电子电路。
射频电路设计与应用广泛应用于通信、无线电、雷达、卫星导航等领域,具有重要的实际意义。
本文将介绍射频电路设计的基本原理、常用的设计方法和射频电路在现实应用中的重要性。
一、射频电路设计原理射频电路设计是指在一定频率范围内将电子元器件和电路组合起来,以实现无线信号的传输和接收。
射频电路的特点是频率较高,要求电路能够稳定地工作在高频环境下。
射频电路设计的基本原理包括频率选择、信号放大、滤波与混频等。
在频率选择方面,通常通过谐振电路来选择所需的工作频率。
在信号放大方面,选择合适的放大器并通过匹配网络来实现增益的放大。
在滤波方面,使用滤波电路来消除干扰信号和筛选所需信号。
混频则是将射频信号与局部振荡信号混合,获得所需的中频信号。
二、射频电路设计方法在射频电路设计中,常用的设计方法包括频率规划、传输线路设计、放大器设计、频率合成和滤波器设计等。
1. 频率规划:根据系统要求和应用场景确定工作频率范围,选择适合的信号源和合适的局部振荡器。
2. 传输线路设计:在高频环境下,传输线路的损耗、阻抗匹配和信号传输的稳定性至关重要。
合理设计传输线路,使用合适的传输线类型和匹配网络,能够提高射频电路的性能。
3. 放大器设计:根据射频信号的幅度要求选择合适的放大器类型,如低噪声放大器、功率放大器等,并通过合适的偏置和反馈网络实现设计要求。
4. 频率合成:通过合成多个频率信号以获得所需的频率信号。
常用的频率合成电路包括频率倍频器、混频器等。
5. 滤波器设计:射频电路中常常需要对信号进行滤波处理,以滤除干扰和选择所需信号。
根据系统要求,选择合适的滤波器类型,如低通滤波器、带通滤波器等。
三、射频电路在实际应用中的重要性射频电路设计与应用在现代通信技术中起着至关重要的作用。
举几个常见的应用场景作为例子。
1. 无线通信:射频电路是无线通信系统中必不可少的组成部分。

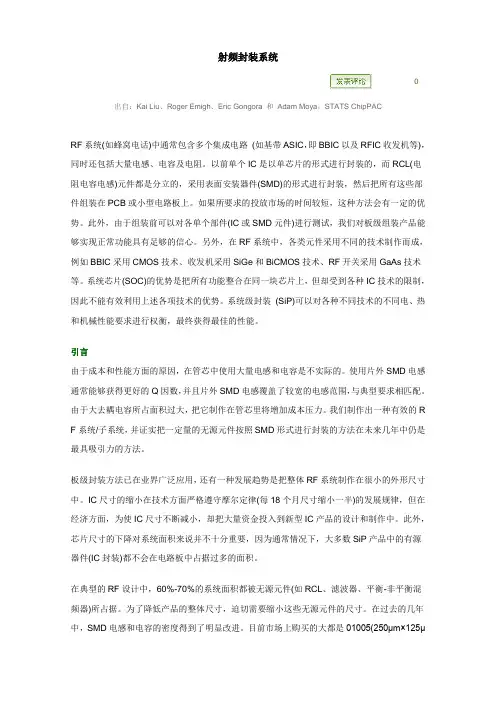

射频封装系统0出自:Kai Liu、Roger Emigh、Eric Gongora 和Adam Moya,STATS ChipPACRF系统(如蜂窝电话)中通常包含多个集成电路(如基带ASIC,即BBIC以及RFIC收发机等),同时还包括大量电感、电容及电阻。
以前单个IC是以单芯片的形式进行封装的,而RCL(电阻电容电感)元件都是分立的,采用表面安装器件(SMD)的形式进行封装,然后把所有这些部件组装在PCB或小型电路板上。
如果所要求的投放市场的时间较短,这种方法会有一定的优势。
此外,由于组装前可以对各单个部件(IC或SMD元件)进行测试,我们对板级组装产品能够实现正常功能具有足够的信心。
另外,在RF系统中,各类元件采用不同的技术制作而成,例如BBIC采用CMOS技术、收发机采用SiGe和BiCMOS技术、RF开关采用GaAs技术等。
系统芯片(SOC)的优势是把所有功能整合在同一块芯片上,但却受到各种IC技术的限制,因此不能有效利用上述各项技术的优势。
系统级封装(SiP)可以对各种不同技术的不同电、热和机械性能要求进行权衡,最终获得最佳的性能。
引言由于成本和性能方面的原因,在管芯中使用大量电感和电容是不实际的。
使用片外SMD电感通常能够获得更好的Q因数,并且片外SMD电感覆盖了较宽的电感范围,与典型要求相匹配。
由于大去耦电容所占面积过大,把它制作在管芯里将增加成本压力。
我们制作出一种有效的R F系统/子系统,并证实把一定量的无源元件按照SMD形式进行封装的方法在未来几年中仍是最具吸引力的方法。
板级封装方法已在业界广泛应用,还有一种发展趋势是把整体RF系统制作在很小的外形尺寸中。
IC尺寸的缩小在技术方面严格遵守摩尔定律(每18个月尺寸缩小一半)的发展规律,但在经济方面,为使IC尺寸不断减小,却把大量资金投入到新型IC产品的设计和制作中。
此外,芯片尺寸的下降对系统面积来说并不十分重要,因为通常情况下,大多数SiP产品中的有源器件(IC封装)都不会在电路板中占据过多的面积。
射频集成电路应用及发展简介射频集成电路(Radio Frequency Integrated Circuit,RFIC),严格来说,是指在0.8GHz以上频段工作的模拟电路,包括微博和毫米波电路。
射频集成电路主要包括滤波器、低噪放放大器(LNA)、压控振荡器(VCO)、混频器、放大/驱动器、频率合成器、功率放大器(PA)和功率管理等电路。
用这些射频集成电路可以构成RF收发器,其中,用LNA、VCO、混频器、驱动器等可以构成信号接收链的接受前端,即接收器系统;而频率合成器和功率放大器等则构成发射器。
对于数字无线接收器,还必须使用A/D转换器和D/A转换器将信号进行转换。
以便进行所需的计算、处理和实现所需要的发送功能。
主要技术性能我国已经研制多款的RF收/发芯片,应用范围射频集成电路的应用十分的广泛,是最重要的一类军用核心器件。
主要RFIC 应用与电子对抗、智能武器、军用航空装备、军用卫星、各类航天器、导弹、全球卫星定位系统、雷达系统、通信设备、诱骗术、无源毫米波成像、高度仪、远距离遥感和仪器仪表中。
单片微博集成电路(MMIC)在军事航空领域的应用不断的增加。
在一个雷达系统中,一个自适应相控天线可能有成千上万个T/R模块,MMIC非常好的重复生产性、小尺寸、轻重量等优点,对其实现就非常的重要和必要了。
在通信领域中,MMIC可应用与光纤系统、卫星系统、陆地固定及移动无线系统。
技术和发展趋势射频集成电路是20世纪90年代中期以来随着IC工艺的改进而出现的一种新型器件。
射频移动通信技术的总趋势是走向高速化、大宽带。
在军用领域,高频化是主要趋势之一,军事需求仍是RF技术发展的重要推动力。
在高传输速率、大频带的要求条件下,接收机要有大的动态范围,然而对发射机而言,则要求具有高线性度的信号放大能力和更高的功率。
MMIC高性能、小体积、低成本等特点使其在军事、航天、同性等领域大战迅速,单片化已成为RFIC发展的重要趋势。
射频电路设计与集成电路模拟研究随着科技的日新月异,射频电路设计与集成电路模拟研究在无线通信领域发挥着重要作用。
射频电路设计涉及到无线通信系统中的高频信号处理和传输,而集成电路模拟研究关注的是电子器件和电路的仿真和优化。
本文将讨论射频电路设计与集成电路模拟研究的基础知识、挑战和应用前景。
通过深入了解这两个领域,我们可以更好地理解无线通信技术的发展和应用。
首先,我们探讨射频电路设计的基础知识。
射频电路设计是指在无线通信系统中处理高频信号的技术。
射频电路设计需要关注频率特性、功率传输和干扰等问题。
为了满足通信系统的需求,设计师需要选择合适的元器件和电路结构。
传统的射频电路设计方法主要基于经验和试错。
然而,近年来,随着计算机技术的进步,模拟仿真工具的使用变得越来越普遍,使设计师能够更准确地预测电路设计的性能。
其次,我们讨论集成电路模拟研究的基础知识。
集成电路模拟研究是指通过计算机仿真和建模来分析电子器件和电路的行为。
集成电路模拟通常涉及电流、电压、功率和频率等多个方面的参数。
通过模拟研究,设计师可以评估和改进电路设计的性能,从而提高集成电路的可靠性和性能。
集成电路模拟的主要方法包括基于物理的模型和基于数学模型的仿真。
然后,我们探索射频电路设计与集成电路模拟研究面临的挑战。
首先,射频电路设计涉及到高频信号的传输和处理,对设计师的要求较高。
他们需要了解信号的传输特性、噪声和功率等关键参数。
同时,由于射频电路设计通常使用复杂的电路结构和元器件,因此设计的稳定性和可靠性也是挑战之一。
对于集成电路模拟研究而言,面临的主要挑战是复杂度和精确性的平衡。
尽管仿真工具可以提供准确的结果,但模型的建立需要对器件和电路的行为有深入的了解。
最后,我们研究射频电路设计与集成电路模拟的应用前景。
射频电路设计在无线通信系统中有广泛的应用,如移动通信、卫星通信和雷达系统等。
随着5G通信网络的发展,射频电路设计将发挥更加重要的作用。
集成电路模拟研究在电子行业也有广泛的应用,如芯片设计、电源管理和传感器技术等。
半导体几种封装及应用范围半导体器件的封装形式是指将半导体芯片固定在封装材料中,以提供电气连接和保护芯片的外部结构。
不同的半导体器件具有不同的封装形式,主要根据器件的类型、尺寸、功率和应用需求等来选择。
目前常见的半导体器件封装形式包括以下几种:1. DIP封装(Dual in-line package)DIP封装是最早应用的一种半导体器件封装形式,其引脚排列成两行,中间有一定间距,适用于大多数集成电路、逻辑器件和传感器等。
DIP封装的优点是结构简单、成本低廉、可手动焊接,但体积较大,不适合高集成度和高密度的应用。
2. 焊盘封装(QFP)焊盘封装是现代集成电路器件最常见的一种封装形式,其引脚布置成矩形,边缘有焊盘用于焊接。
QFP封装广泛应用于微处理器、存储器、FPGA等,具有密度高、功耗低、带宽大、易于自动焊接等优点。
3. 表面贴装封装(SMT)表面贴装封装是目前半导体器件最常用的一种封装形式,尤其适用于小尺寸、高集成度和高频率的应用。
SMT封装将芯片焊接在PCB表面,通过焊接球或焊锡膏与PCB的焊盘连接。
SMT封装包括BGA(Ball Grid Array)、CSP(Chip Scale Package)等多种形式,广泛应用于手机、平板电脑、相机、无线通信等领域。
4. 射频封装(RF)射频封装主要针对射频器件的特殊性需求,如天线、射频放大器等。
射频封装要求引脚的长度和布线特性具有低损耗、高速度和低串扰的特点,常见的射频封装形式包括QFN、MSOP等。
5. 高功率封装(Power)高功率封装适用于功率器件和功率集成电路等高功率应用,主要解决散热、这样设计和电气特性的问题。
常见的高功率封装形式包括TO封装、DPAK封装、SOT 封装等。
半导体器件的封装形式根据应用需求的不同,还可以细分为塑封、金属封装、陶瓷封装等多个不同的材料类型。
此外,封装形式还可以根据引脚的连接方式、数量和排列方式等因素进行分类。
rf射频同轴连接器电路设计概述说明以及解释1. 引言1.1 概述在无线通信系统中,射频(RF)同轴连接器电路设计是关键的组成部分。
它负责连接天线和设备之间的信号传输,并确保高质量的数据传输和通信质量。
因此,了解RF射频同轴连接器电路设计的原理、工作方式以及设计要点和考虑因素对于确保无线通信系统正常运行至关重要。
1.2 文章结构本文将从三个方面来介绍RF射频同轴连接器电路设计。
首先,在第2节中,我们将提供一般性的正文部分,其中包括有关无线通信系统的背景知识和相关原则。
然后,在第3节中,我们将深入探讨RF射频同轴连接器电路设计的重要性和应用领域,并详细介绍其基本原理和工作方式。
最后,在第4节中,我们将探讨设计这种连接器电路时需要考虑的关键要点和因素。
1.3 目的撰写本文旨在提供一个全面且清晰的概述,以帮助读者了解RF射频同轴连接器电路设计的重要性、原理、工作方式以及涉及其中的考虑因素。
通过阅读本文,读者将能够了解设计RF射频同轴连接器电路的要点,并为未来研究和实际应用提供基础知识。
通过深入研究并掌握这些核心概念,我们将进一步推动无线通信系统的发展和优化。
2. 正文正文部分将详细介绍RF射频同轴连接器电路设计的相关内容。
在进行电路设计时,我们需要考虑一系列因素,包括应用领域、基本原理和工作方式、设计要点以及考虑因素等。
首先,我们将介绍RF射频同轴连接器电路设计的重要性和应用领域。
RF射频同轴连接器广泛应用于无线通信系统、微波系统以及一些测量仪器中。
它们具有良好的屏蔽性能和高频传输特性,能够有效地提供稳定的信号传输,并且适合在复杂环境下使用。
接下来,我们将讨论RF射频同轴连接器电路设计的基本原理和工作方式。
在RF 射频同轴连接器中,内部导体通过同轴结构与外部导体隔开,并且被绝缘材料包裹。
这种结构可以减小功率损耗并保护信号免受外界干扰。
同时,连接器还使用螺纹或插入式插头来实现牢固可靠的物理连接。
然后,我们将探讨RF射频同轴连接器电路设计时需要考虑的要点和因素。
RF射频技术原理和应用射频收发核心电路射频即Radio Frequency,通常缩写为RF。
表示可以辐射到空间的电磁频率,频率范围从300KHz~30GHz之间。
射频简称RF射频就是射频电流,它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。
有线电视系统就是采用射频传输方式。
在电子学理论中,电流流过导体,导体周围会形成磁场;交变电流通过导体,导体周围会形成交变的电磁场,称为电磁波。
在电磁波频率低于100khz时,电磁波会被地表吸收,不能形成有效的传输,但电磁波频率高于100khz时,电磁波可以在空气中传播,并经大气层外缘的电离层反射,形成远距离传输能力,我们把具有远距离传输能力的高频电磁波称为射频,射频技术在无线通信领域中被广泛使用射频识别技术(Radio Frequency Identification,缩写RFID),射频识别技术是20世纪90年代开始兴起的一种自动识别技术,射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
从信息传递的基本原理来说,射频识别技术在低频段基于变压器耦合模型(初级与次级之间的能量传递及信号传递),在高频段基于雷达探测目标的空间耦合模型(雷达发射电磁波信号碰到目标后携带目标信息返回雷达接收机)。
RFID射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。
RFID技术可识别高速运动物体并可同时识别多个标签,操作快捷方便。
RFID是一种简单的无线系统,只有两个基本器件,该系统用于控制、检测和跟踪物体。
系统由一个询问器(或阅读器)和很多应答器(或标签)组成。
至今,射频识别技术的理论得到丰富和完善。
单芯片电子标签、多电子标签识读、无线可读可写、无源电子标签的远距离识别、适应高速移动物体的射频识别技术与产品正在成为现实并走向应用。
RF设计与应用----射频集成电路封装关键词:射频,多层电路板,电路封装摘要:针对无线通信产品业者所面临的课题,本文试着从封装技术在射频集成电路上应用的角度,来介绍射频集成电路封装技术的现况、现今封装技术对射频集成电路效能的影响,以及射频集成电路封装的未来发展和面临的挑战。
在行动通讯质量要求的提高,通讯带宽的需求量大增,因应而生的各项新的通讯规范如GPRS、W-CDMA、CDMA-2000、Bluetooth、 802.11b纷纷出笼,其规格不外乎:更高的数据传输速率、更有效的调变方式、更严谨的噪声规格限定、通讯功能的增强及扩充,另外再加上消费者对终端产品“轻、薄、短、小、久(包括产品的使用寿命、维护保固,甚至是手机的待机时间)”的诉求成了必要条件;于是乎,为了达成这些目的,各家厂商无不使出混身解数,在产品射频(Radio Frequency)、中频(Intermediate Frequency)与基频(Base Band)电路的整合设计、主动组件的选择应用、被动组件数目的减少、多层电路板内线路善加运用等,投注相当的心血及努力,以求获得产品的小型化与轻量化。
针对这些无线通信产品业者所面临的课题,我们试着从封装技术在射频集成电路上应用的角度,来介绍射频集成电路封装技术的现况、现今封装技术对射频集成电路效能的影响,以及射频集成电路封装的未来发展和面临的挑战。
射频集成电路封装技术的现况就单芯片封装(Single Chip Package)的材质而言,使用塑料封装( P l a s t i c Pac kage)的方式,是一般市面上常见到的高频组件封装类型,低于3GHz工作频率的射频集成电路及组件,在不严格考虑封装金属导线架(Metal Lead Frame)和打线(Wire Bond)的寄生电感(Parasitic Inductance)效应下,是一种低成本且可薄型化的选择。
由于陶瓷材料防水气的渗透性特佳及满足高可靠度的需求,故也有采用陶瓷封装技术;对于加强金属屏蔽作用及散热效果的金属封装,可常在大功率组件或子系统电路封装看到它的踪迹。
图一常见的封装型态 (a)四支引脚的圆形封装;(b)SOP; (c)金属封装;(d)J型引脚的QF P;(e)L型引脚的QFP若以引脚排列方式区分,双边引脚的SOP(Small Outline Package)、四边引脚的四边平面构装(Quad Flat Pack, QFP)和底部引脚的金属罐式构装(Transistor Outline Package, TO)最为常见(图一),其引脚与构装基板的黏着设计,为能有高密度薄型化的最佳表现,又以表面黏着技术(Surface Mount Technology)为最大宗,而各家组件厂商会因应不同的组件如放大器( A m p l i f i e r ) 、振荡器(Oscillator)、混频器(Mixer).等,选取优化的封装方式以符合客户的需求而多芯片封装(Multi-chip Package)技术,同时也包括了多芯片模块封装(Multi-chip Module),为一种缩小电路体积、减短各集成电路互连( I n t e r -connection)线路距离、降低噪声干扰的封装技术。
由于此封装方式将至少两片以上的芯片整合起来,并依承载基板材质的不同,而有MCM-C(Ceramic)、MCMD(Deposited Thin F ilm)、MCM-S(Silicon)、MCM-L (Laminate)之分(其中MCM-L主要以PC板做构装底材,成本最低),且配合减少打线影响的覆晶接合技术(Flip-chip Bonding,图二)和缩小封装面积的芯片尺寸封装( Chip Scale Package,图三),甚而利用LTCC(Low Temperat ure Co-fired Ceramic)制程技术结合内藏式被动组件的设计(图四),所制成的前端(Front End)区块电路模块,更为广泛地应用在无线通信电路中,以减少独立式被动组件的使用数目,进而满足小型化、轻量化的要求。
图二覆晶接合间图图三 CSP类别示意图图四多层陶瓷模块剖面示意图封装技术对射频集成电路效能的影响封装对组件的功能主要在于传递电源能量及电路讯号、保护组件结构、提供散热管道,其中又以电能、电讯的传输为射频集成电路相当重要的考虑。
由于射频电路工作频率常在3 00MHz以上,其原有的低频电路特性则因频率的增加而有所改变,以简单的单一导线为例,原为传输讯号导通与不导通的判定,随着工作频率的提升其寄生电感、肌肤效应(Skin Effe ct)及寄生电阻(Parasitic Resistance)的现象便一一浮现,导致我们对射频集成电路在封装中的电性要求较为复杂。
在参考数据1中所叙述,就一砷化镓(GaAs)单晶微波集成电路(Mo nolithic Microwave Integrated Circuit; MMIC)的LNA(Low Noise Amplifier)电路,利用覆晶凸块接合至氧化铝基板制作成覆晶测试电路,并和其裸晶的电路特性做比较(见图五)。
图五覆晶与裸晶S参数比较图图六未填胶覆晶与填胶覆晶参数比较图两者在工作频段S参数的变化相当一致,也就是说受覆晶接合封装的单晶微波集成电路和裸晶的电性表现近乎相同,且受覆晶凸块的寄生电感效应的影响不大;不过,其中要注意的是覆晶和基板的间距至少要大于20ìm以上,以确保集成电路之原有电性。
另外,为延长覆晶接合焊锡凸块寿命,在覆晶与基板之间灌入填胶材质,在量测比较后发现,S参数的增益曲线将随工作频率的升高,往低频平移约3GHz(见图六),而曲线的趋势仍保持近似,如此电性变化表现和填胶材质的介电常数有很大关系,所以高频集成电路的覆晶填胶材质应以介电常数越低者为最佳选择。
而在参考数据2中,是用一组VCO电路在一般的薄型四边平面封装(Thin Quad Flat Pack; TQFP)和覆晶模块锡球数组式封装( F l i p -Module BGA Package)中,以打线连接导线架和覆晶凸块联机连接锡球的电性来做比较分析,其彼此联机(从打线到导线架,或从凸块到锡球)的自感值在两种不同的封装结构中可得到相当近似的数值(皆近似于5nH 左右),其中寄生电容低于0.2pF,故忽略不予考虑;且在Flip-Module BGA封装的结构内,有加入R、L、C等被动组件的设计,以极短的联机互连(仅增加0.5nH),可减少在TQFP中因打线及导线架所寄生的电感效应而造成电路特性改变。
我们可以得知,将被动组件整合进模块封装中和单一封装组件结合独立式被动组件对照下,可提升电路的效能特性;但必需注意的是,其被动组件内藏于模块电路后,就不容易因效能的差异做适度的调整及更换,且制作被动电路的设计尺寸也需有公差的考虑,所以对电路设计者及制造电路板厂而言,尚需一段互相配合的努力。
在射频集成电路或模块的金属封装,常隐含一个问题,就是从电路中的不连续处所散射出来的杂散模(Spurious Modes),甚而在封装中造成寄生共振(Parasitic Resonance)的现象,干扰其主模(Dominant Mode)讯号的传递,影响其余电路的正常运作(图七)。
就参考数据3所提及,在共平面波导线的MMIC封装,会因背金属共平面波导线(Conductor-Ba cked Coplanar Waveguide; CBCPW)及两侧封装金属墙的结构,而在封装中产生噪声的共振现象,为了减少寄生共振对射频电路效能的影响,在原基板下多加一层硅基板(500ìm, 1 5..cm),利用硅基板本身材质的损耗特性来衰减噪声的传递,而原始的电传输特性以及抑制效能可从图八中得知。
另外,也有使用不同的封装材料或改变封装结构.等,以升高杂散模的截止频率而抑制噪声的传播。
图七杂散模共振干扰图图八 (a)原始CBCPW传输特性量测与模拟对照;(b)加了硅基板的CBCPW传输特性量测结果射频集成电路封装技术未来发展及面临的挑战以射频集成电路封装技术而言,除了体积浓缩的考虑外,维持其电路设计之电性规格,甚至是希望能更进一步做到改善的效果,相信不只是专精于射频电路设计者和组件制造商的责任,并且和封装产业的技术提升都有相当重要的关联性,包括1. 制程整合──除了功率放大器电路中的晶体管,仍暂时需以GaAs制程技术才能做到符合电性规格外,其余主动组件皆可亦步亦趋朝向更精进的RFCMOS制程迈进,一是可结合被动组件的模块化,二是大胆地与基频电路做适度的整合,以提高现今CMOS制程产品在较高频率的限制。
2. 晶圆级测试(Wafer Level Testing)技术的配合──为了降低封装成本的考虑,结合晶圆级测试技术为必要趋势,亦是KGD(Known Good Die)的解决途径,由于射频集成电路和数字集成电路的电性量测需求差异极大,在量测平台与环境屏蔽效果、大量量测的准确度、可靠度、量测探针的材料、弹性与寿命、量测机台的成本.等,都是需重新评估及精进的。
3. CSP及WLCSP(Wafer Level CSP)技术应用与延伸—在芯片尺寸封装的定义下,不超过1.2倍芯片面积封装尺寸的技术,甚至是更新的晶圆级芯片尺寸封装,也都因小型化的需求及技术研发的成熟度,而增加运用到射频集成电路封装的可能性,不过因芯片与基板材质膨胀系数的差异性,导致在制程温度较高的情形下,会有基板电路翘曲及互连打线或锡球断裂的问题,仍需在材质和封装结构的设计上作改善。
4. 低成本、高良率、高可靠度的要求—封装技术精度的提升亦是需努力克服的问题之一,减少公差的幅度,即可改善电路组件电性的稳定度,若能在整合大量被动组件模块化电路中,降低与原型电路的差异,以缩减材料、加工成本的耗费,并增加生产产品的良率。
在未来,多功(结合PDA、Radio、MP3)、多频(多种接收频率)、多模(跨不同系统)的行动通讯产品已是必然的趋势。
为实现通讯产品“轻薄短小”的极致表现,有待上(电路、模块、组件设计)、中(组件制程、板厂)、下游(测试、封装、组装)各家业者分工合作朝共同目标迈进。
来源:/Html/dlsj/115545812.html。
