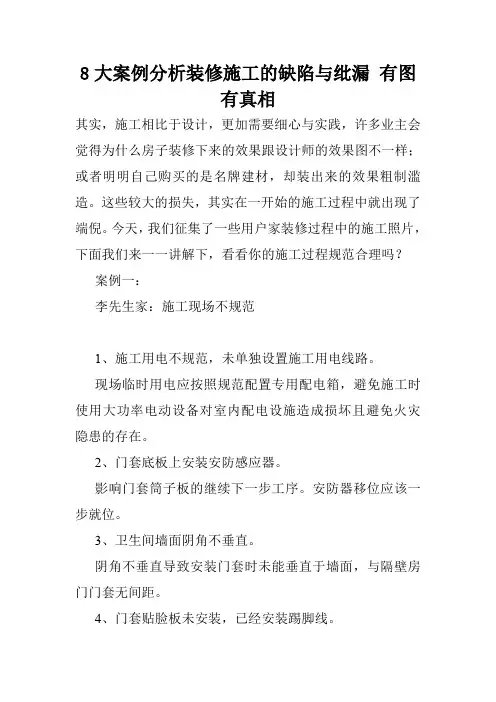

8大案例分析装修施工的缺陷与纰漏有图有真相其实,施工相比于设计,更加需要细心与实践,许多业主会觉得为什么房子装修下来的效果跟设计师的效果图不一样;或者明明自己购买的是名牌建材,却装出来的效果粗制滥造。
这些较大的损失,其实在一开始的施工过程中就出现了端倪。
今天,我们征集了一些用户家装修过程中的施工照片,下面我们来一一讲解下,看看你的施工过程规范合理吗?案例一:李先生家:施工现场不规范1、施工用电不规范,未单独设置施工用电线路。
现场临时用电应按照规范配置专用配电箱,避免施工时使用大功率电动设备对室内配电设施造成损坏且避免火灾隐患的存在。
2、门套底板上安装安防感应器。
影响门套筒子板的继续下一步工序。
安防器移位应该一步就位。
3、卫生间墙面阴角不垂直。
阴角不垂直导致安装门套时未能垂直于墙面,与隔壁房门门套无间距。
4、门套贴脸板未安装,已经安装踢脚线。
在未安装门套的情况下,踢脚线已经安装,后期安装门套时,又要将踢脚线拆除,既违反施工工序,又会对材料造成不必要的浪费和损伤。
5、灯线裸露,临时用电接线违规使用胶布。
施工现场严禁违规用电乱接乱拉,且不允许使用胶布。
容易造成火灾及用电等事故隐患。
温馨提示:施工工地一般都由公司指定的工长管理,业主一定要多与工长沟通,发现问题及时反馈给工长。
不过,还是建议大家在一开始挑选装修公司的时候,就把工地现场这个项目考察在内,一个装修公司的工地管理是否规范,直接反映公司施工队的能力和素质。
案例二:张小姐家:橱柜安装过程不合理1、吊柜与墙面间隙过大,影响美观。
厨房橱柜安装时保留适当的间距以便于安装,但是间距也不能过大影响美观,规范的间距应小于1CM。
2、厨柜抽屉倾斜,影响使用。
橱柜施工完成后未对橱门或抽屉进行试用与调整,橱柜抽屉倾斜对日常使用造成不便及影响美观。
3、墙砖不得在墙面中间用小砖收口。
在墙面用非整砖做收口处理,既违反墙面砖铺贴施工规范,又影响整体美观。
4、热水器冷热水管管口口处无角阀开关。

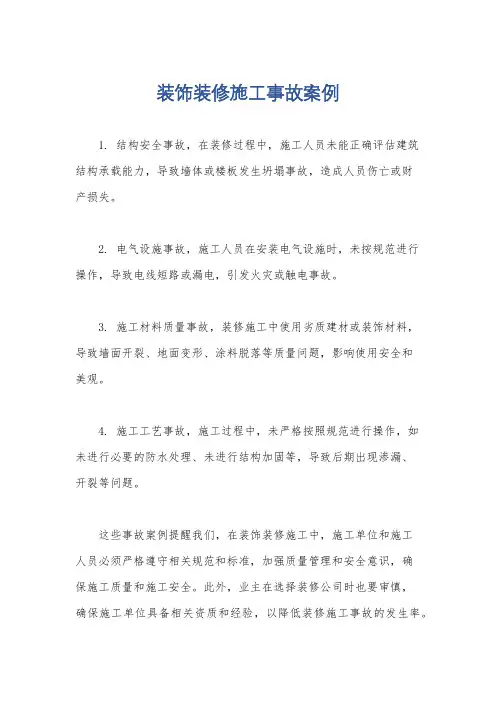

装饰装修施工事故案例
1. 结构安全事故,在装修过程中,施工人员未能正确评估建筑
结构承载能力,导致墙体或楼板发生坍塌事故,造成人员伤亡或财
产损失。
2. 电气设施事故,施工人员在安装电气设施时,未按规范进行
操作,导致电线短路或漏电,引发火灾或触电事故。
3. 施工材料质量事故,装修施工中使用劣质建材或装饰材料,
导致墙面开裂、地面变形、涂料脱落等质量问题,影响使用安全和
美观。
4. 施工工艺事故,施工过程中,未严格按照规范进行操作,如
未进行必要的防水处理、未进行结构加固等,导致后期出现渗漏、
开裂等问题。
这些事故案例提醒我们,在装饰装修施工中,施工单位和施工
人员必须严格遵守相关规范和标准,加强质量管理和安全意识,确
保施工质量和施工安全。
此外,业主在选择装修公司时也要审慎,
确保施工单位具备相关资质和经验,以降低装修施工事故的发生率。
同时,政府相关部门也应加强监管,加大对装修施工市场的执法检查力度,促进装修施工行业的规范发展。
希望这些案例能够引起大家对装饰装修施工安全的重视,共同营造安全、健康的家居环境。

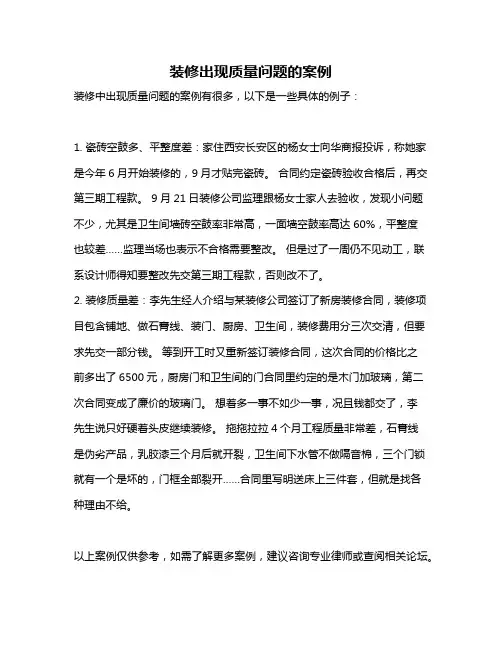

装修出现质量问题的案例
装修中出现质量问题的案例有很多,以下是一些具体的例子:
1. 瓷砖空鼓多、平整度差:家住西安长安区的杨女士向华商报投诉,称她家是今年6月开始装修的,9月才贴完瓷砖。
合同约定瓷砖验收合格后,再交第三期工程款。
9月21日装修公司监理跟杨女士家人去验收,发现小问题不少,尤其是卫生间墙砖空鼓率非常高,一面墙空鼓率高达60%,平整度
也较差……监理当场也表示不合格需要整改。
但是过了一周仍不见动工,联系设计师得知要整改先交第三期工程款,否则改不了。
2. 装修质量差:李先生经人介绍与某装修公司签订了新房装修合同,装修项目包含铺地、做石膏线、装门、厨房、卫生间,装修费用分三次交清,但要求先交一部分钱。
等到开工时又重新签订装修合同,这次合同的价格比之
前多出了6500元,厨房门和卫生间的门合同里约定的是木门加玻璃,第二次合同变成了廉价的玻璃门。
想着多一事不如少一事,况且钱都交了,李
先生说只好硬着头皮继续装修。
拖拖拉拉4个月工程质量非常差,石膏线
是伪劣产品,乳胶漆三个月后就开裂,卫生间下水管不做隔音棉,三个门锁就有一个是坏的,门框全部裂开……合同里写明送床上三件套,但就是找各
种理由不给。
以上案例仅供参考,如需了解更多案例,建议咨询专业律师或查阅相关论坛。

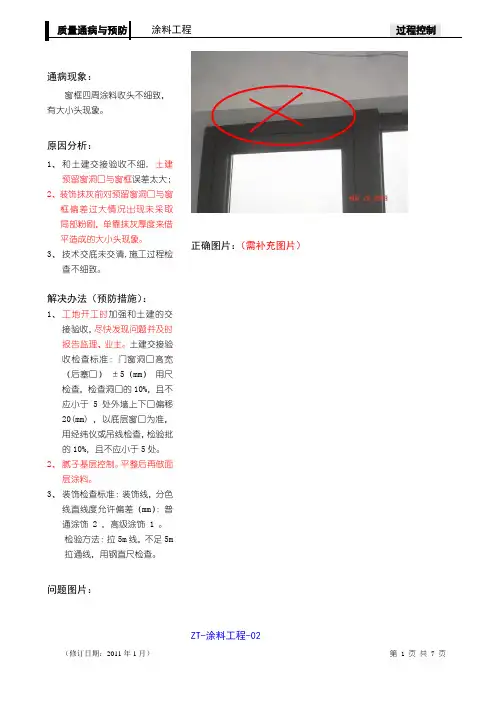

窗框四周涂料收头不细致,有大小头现象。
原因分析:1、和土建交接验收不细,土建预留窗洞口与窗框误差太大;2、装饰抹灰前对预留窗洞口与窗框偏差过大情况出现未采取局部粉刷,单靠抹灰厚度来借平造成的大小头现象。
正确图片:(需补充图片)3、技术交底未交清,施工过程检查不细致。
解决办法(预防措施):1、工地开工时加强和土建的交接验收,尽快发现问题并及时报告监理、业主。
土建交接验收检查标准:门窗洞口高宽(后塞口)±5(mm)用尺检查,检查洞口的10%,且不应小于5处外墙上下口偏移20(mm) ,以底层窗口为准,用经纬仪或吊线检查,检验批的10%,且不应小于5处。
2、腻子基层控制。
平整后再做面层涂料。
3、装饰检查标准:装饰线,分色线直线度允许偏差(mm):普通涂饰 2 ,高级涂饰 1 。
检验方法:拉5m线,不足5m拉通线,用钢直尺检查。
问题图片:ZT-涂料工程-02通病现象:乳胶漆墙面电线管槽处装饰后产生裂缝。
原因分析:1、管槽内垃圾未清理干净,2、槽内未冲洗干净,未洗水湿润。
3、预埋管线的深度不符要求,管卡未安装牢固。
4、补槽时水泥砂浆未分层粉刷,一次性操作。
管边水泥砂浆未压密实,未做加强处理。
5、养护不到位。
解决办法(预防措施):1、管槽内垃圾必须清理干净。
槽内粉刷前需浇水湿润,并冲洗干净。
2、预埋管线外表面应与原粉刷面层(或原砖墙面)的深度达到15mm 以上,并使管卡固定牢固。
水泥砂浆粉刷时必需分层粉刷,待基层强度达成50%以上方可粉刷面层水泥砂浆,不得一次性操作。
(针对槽深大于5CM 以上的水泥砂浆因分层粉刷,浅槽2至3CM 的可一次粉刷成型.)4、基层水泥砂浆粉上后必需压紧压密实。
粉刷后,做界面剂贴网格布,然后贴纸胶带批腻子。
5、按规范要求认真做好养护工作(建议至少三天以上)。
问题图片:正确图片:(需补充图片) ZT-吊顶工程-03在刮抹基层表面腻子时,出现腻子翘起或呈印鳞状皱结的现象。
原因分析:1、腻子过稠或胶性较小。
精装修吊顶质量通病照⽚案例(经典照⽚案例)v1.0 可编辑可修改ZT-吊顶⼯程-01 张亚涛()李晓宇/⽑建明/周国清通病现象:吊顶造型转⾓位置未做龙⾻加固,易开裂。
原因分析:1、交底未做到⼈⼈交底。
2、现场检查未做到及时。
3、安装公司进⾏破坏。
解决办法(预防措施):1、⾸先在转⾓龙⾻下⼝增加边龙⾃制条转⾓;转⾓上⼝增加50付龙⾻斜撑;第⼀层板转⾓使⽤L 形9厘板或镀锌⽩铁⽪。
拐⾓尽量加长,但不⼩于30cm2、在直边或转⾓处增加废龙⾻使墙及吊顶龙⾻连接成整体。
3、管理⼈员跟进,制作交底检查表,每个部位每道⼯序全部检查到位。
4、利⽤副龙的余料集中对每个转⾓做加固(做⼆道);在转⾓两侧300mm 内,各加⼀根吊筋,增加结构稳定性;造型在吊起时应注意使其四⾓受⼒均匀,并控制在同⼀⽔平⾯上;转⾓处龙⾻加固要到位或转⾓龙⾻可以不断开。
双层板⼯⼈通常都会认为不可能产⽣裂缝,以为只要上下板缝不在⼀起就不会裂缝,放松了对细节的控制,要是第⼆层板刷⽩胶的话会好⼀点。
问题图⽚:下⼝⾃制加固⽚正确施⼯,但转⾓加固50付龙⾻未加,与墙体连接废龙⾻未增加。
正确图⽚:CAD 图纸:剖⾯图v1.0 可编辑可修改平⾯图ZT-吊顶⼯程-02孔建林()吊顶吊筋采⽤弯曲丝杆固定连接会造成质量问题。
原因分析:1.项⽬部没有按照施⼯规范对施⼯班组进⾏技术交底;2. 采⽤弯曲丝杆固定连接,不符合施⼯规范要求;3.管理⼈员对施⼯规范要求掌握不够,检查不到位;解决办法(预防措施):1.管理⼈员要加强施⼯规范的培训,掌握施⼯规范,保证施⼯质量;2.要对施⼯班组进⾏严格的技术交底;3.吊顶采⽤的丝杆要垂直,不能弯曲;问题图⽚:正确图⽚:ZT-吊顶⼯程-03夏策峰()通病现象:轻钢龙⾻吊顶主龙⼤吊与付龙挂钩未正反安装,封板后因⽯膏板⾃重易导致龙⾻受⼒不平衡,影响吊顶平整度。
原因分析:1、⼯⼈流动性较强,新进⼈员对施⼯规范了解不深,未培训就上岗;2、对班组的技术交底未做到全员交底,只流⾏于形式与班组长签字;解决办法(预防措施):1、班组⼈员要组织先培训,合格后再上岗;2、做好前期策划⼯作,对班组进⾏全员技术交底(做提前房做实物交底);3、轻钢龙⾻吊顶主龙⼤吊与付龙挂钩(⼆正⼀反)都必须正反扣安装。
弘阳集团工程质量缺陷案例(装饰装修工程施工2——门窗、吊顶、轻质隔墙)一、门窗工程1、门窗框与洞口尺寸不匹配,框与洞口间空隙达到较大后直接用发泡剂塞填且不密实(透光),存有渗漏隐患。
另外,门窗框安装前洞口四同均未按照要求刮防水砂浆底糙。
控制措施:这是由于土建总包单位在主体施工时,洞口尺寸未按设计要求留置、门窗框加工制作尺寸过度缩小、门窗框安装前没有组织土建和门窗单位的交接验收或者发现洞口预留尺寸有误没有进行必要的处理就直接安装门窗框造成的。
框与洞口之间的缝隙过大,会因窗框固定件无法固定而影响整修门窗框固定的牢固性,框与洞口有较大空隙后直接用发泡剂嵌填且不密实,则会导致今后门窗洞口四周渗漏现象的出现。
正确做法是督促并跟踪检查总包单位在墙体砌筑时要严格按照设计要求预留门窗洞口位置和尺寸,同时在门窗框加工制作前,应事先要求门窗单位按照洞口尺寸并结合考虑不同外立面装饰材料的收口要求,确保门窗框加工制作成型的尺寸不得过度缩小,门窗框安装前,现场还应组织门窗分包单位与土建总包单位交接验收,共同根据设计图纸对门窗洞口的现场实际尺寸进行全面复核,对于窗洞口尺寸错误的应先责令土建单位整修甚至返工处理,洞口和门窗框加工制作尺寸无误后,还应要求土建单位按照“导则”要求事先用防水砂浆刮底糙并拉毛处理,然后再安装门窗框,防水砂浆打底成型的洞口尺寸应比窗框的宽度每侧大出2CM左右的空隙,待窗框安装完成后再用发泡剂填充密实。
2、窗洞口未设置钢筋砼窗台,窗框与窗台有较大空隙后直接用砖块或保温板填塞,存有渗水隐患。
控制措施:未浇筑钢筋砼窗台扳带是因施工现场防开裂防渗漏意识不强、对作业人员技术交底和墙体砌筑、二次结构检查验收不到位,施工单位故意偷工减料造成的,而窗框与窗台间有较大空隙则主要是因墙体砌筑和窗台板带的留设标高过低造成的,再加上作业人员为了图省事就在较大空隙处直接用砖块或保温板填塞。
因砖块、保温板等填塞物抗渗性较差,所以在窗台与窗框有较大间隙后用砖块和保温板塞填极容易造成窗台部位出现渗漏。
装修事故案例装修是为了让家更加美观舒适,但有时候却会因为一些不慎而导致装修事故的发生。
在这里,我们将分享一些真实的装修事故案例,希望能够引起大家的重视,避免类似的事故再次发生。
案例一,水电改造引发火灾。
小张家决定进行装修,其中包括水电改造。
装修公司派来了一位工人进行水电改造,但工人在操作时没有注意绝缘问题,导致电线短路引发了火灾,造成了严重的财产损失。
案例二,地板安装不当导致开裂。
小李家进行了地板的更换,但在不久后发现地板出现了开裂的情况。
经过检查发现,是由于安装时地面没有做好防潮处理,导致地板受潮后出现了开裂。
案例三,墙面漆工不合格引发异味。
小王家进行了墙面漆工,但在装修完毕后,整个房间散发出了刺鼻的异味。
经过检查发现,是由于使用的墙面漆不符合标准,含有有害物质,导致了异味的产生。
案例四,装修垃圾清理不及时引发纠纷。
小刘家进行了装修,但在装修结束后,装修公司没有及时清理装修垃圾,导致小区业主投诉,并最终引发了纠纷。
以上这些案例都是真实发生的装修事故,给当事人带来了不小的困扰和损失。
因此,在进行装修时,我们需要引以为戒,避免类似的事故再次发生。
首先,选择正规的装修公司或施工队伍非常重要。
要对装修公司进行充分的了解和考察,选择有资质、口碑好的公司进行合作。
其次,在装修过程中,要严格按照规范进行操作,尤其是水电改造、防水防潮等关键环节,一定要由专业人士进行施工,并且要确保材料的质量符合标准。
最后,装修结束后的清理工作也同样重要,要及时清理装修垃圾,保持周边环境的整洁,避免引发纠纷。
总之,装修事故的发生往往是由于疏忽大意或者质量不过关所导致的。
希望大家在进行装修时能够引以为戒,避免类似的事故再次发生。
让装修成为美化家居的过程,而不是带来麻烦和损失的源泉。
装饰水电工程质量通病50例设计就是设计的功能、材料、工艺要求等,规范中主控项目不能违反,还有工艺标准、通用做法使用就是交付后达到使用功能要求,没有触电、漏电等隐患,且有保护功能检修就是操作、检查方便,出现故障能方便维修,而不能破坏性的维修1电气导管进入接线盒必须设置单独吊筋,且吊筋距接线盒间距约为150-250mm2电气导管(无接线盒)吊筋间距Φ25管不大于1.5m,Φ20管不大于1.0m3金属电线管管卡应使用U型龙骨卡,不应使用铁丝、弹簧卡等(适用于PVC电线管)4电气导管须设置独立吊筋,不得借用或变相借用装饰龙骨、造型等其它工种的吊筋5JDG管严禁焊接固定,应采用专用管卡固定6JDG管用紧定螺钉定位后,应旋紧至螺帽脱落确保管路接地良好,不应缺失或未旋紧7紧定螺钉缺失或未旋紧,造成连接脱落,管路接地不连续,导线易损坏8开关插座接线盒固定应采用金属支架固定,不应采用可燃易燃支架固定(如木方)9开关插座接线盒间距控制:接线盒组合、控制模板10开关插座接线盒间距控制:前期面板样品组合11电气导管须与接线盒应使用专用管接头刚性连接,且连接牢固,不应柔性连接,不应断落或不接12电气导管须与接线盒应使用专用管接头刚性连接,且连接牢固,不应柔性连接,不应断落或不接13电气导管弯曲处表面无裂纹无凹陷、无凸颈,弯扁度≤0.1D14地面上敷设电线管,不宜过长或弯曲太多15暗配电线管,埋设深度不应小于20mm,太浅可能会引发墙面裂纹;潮湿场所时,钢导管的锈蚀会印显在墙面上16石膏板墙内敷设电线管龙骨开孔应该大一级,不得切断龙骨,电线管不得强行就位,以免引起墙体变形17石膏板墙内敷设电线管较多时,应采用方钢管骨架,不应采用轻钢龙骨骨架(不易调平)18天花内电线管线不宜敷设在灯具安装的直线位置上,灯位盒也不宜在灯位上,应偏离20cm,吊顶内空间小时会影响灯具安装19卫生间等潮湿场所,电线管原则上应走顶面,不可避免时,应敷设在回填层,且不能穿过防水层20地埋灯管线敷设时,应预留安装位置21电气接线盒位置不得在水管转向接头及水管丝头下方水平距离300mm内,以免漏水导致短路跳闸22电线管过沉降缝,必须采用过渡盒,用包塑金属软管连接,长度30Cm左右,两端导管必须采用≥4mm²BVR双色线做可靠电气联结(接地)23成排敷设电线管,管路较长或弯头过多时,必须设置过渡盒,同时,贴标签,做标记,以便于穿线24金属电线管、线槽与配电箱连接时必须做跨接地线25金属线槽不允许焊接26电线管在线槽末端必须封堵连接27金属电线管与金属线槽连接时必须做跨接地线,设计无要求时,镀锌线槽可不做跨接地线,但必须确保连接紧固,接地可靠28应急照明、疏散照明指示回路,管道必须使用金属导管,涂金属防火漆,导线必须使用耐火线缆29线槽敷设位置应在施工维修人员能够操作,不应敷设在密闭空间30复合地板、地板革、地毯地面上安装地插,应用水泥砂浆把底盒周边修平齐31从地面上引出电源线时,应穿管保护,以免损坏导线绝缘层而漏电,并能来回抽动,以便于检修32从墙面上引出壁灯电源线时,应穿黄蜡管保护,以免损坏导线绝缘层而漏电33木饰面、硬软包等易燃装饰面上安装开关插座,应采取防火措施34接线盒内导线联接,应采用压线帽压接或铰接搪锡35接线盒内导线联接采用铰接时,铰接圈数为5-6圈,搪锡后绝缘包裹36水景灯具(12V)电源线应使用RVV电缆37床头柜、写字台开关插座布置在台面上方时,应在台面80mm以上38卫生间等电位管路应放射式敷设,每个接地点必须单独管路进入LEB接线盒39游泳池内及周边必须做局部等电位接地(LEB)40大型花灯的固定及悬吊装置,应按灯具重量的2倍做过载试验电气线路必须绝缘电阻测试、导通试验42木饰面、硬软包等易燃装饰面上安装开关插座,应采取防火措施43开关插座内接线应并头分支,再接入接线柱,不应跳接或几根一起压入同一接线柱内44装饰柜内暗藏灯带电源线穿过柜体时开孔宜开Φ20孔,注意隐蔽,电源线应穿黄腊管保护装饰柜安装感应开关、行程开关,控制线一般敷设在天花内,其接线应穿管保护,不应裸露46灯具电源线不得裸露,应穿管保护47大型花灯安装后必须成品保护48配电箱(柜)门必须做接零保护,箱体箱门之间尽量采用铜丝编织带联接导线进入配电箱必须用胶皮做保护,防止导线绝缘层损坏50两根以下的单股导线接入断路器时,必须回折513根及以上单股导线接入汇流排同一端子时必须使用相对应的线鼻子压接52木饰面等易燃结构上安装配电箱,必须要有金属箱门,并要防火密闭。
质量通病与预防-装饰类(共110个通病)研发中心统计第1页,共3页5轻钢龙骨轻质隔墙的底部施工不规范6卫生间混凝土导墙施工不规范:因两次膨胀螺丝而将地垄打碎现象,影响施工质量5隔墙工程7轻质加气混凝土板面层施工采用乳胶漆、贴壁纸,过一段时间后会出现裂缝现象8消防箱背面室内墙面的乳胶漆开裂9石膏板安装顺序颠倒,导致阳角部位开裂等现象10墙面封石膏板留“V”型缝缝隙过大,腻子批补宽度过大,容易开裂11墙、顶面的阴阳角不顺直。
石膏板饰面墙的阳角未采用护角处理,易发生碰撞损坏12门洞部位墙体拆除,没有采取加固措施13外窗框下部渗漏现象1电管线槽部位的乳胶漆墙面产生裂缝2在刮抹基层表面腻子时,出现腻子翘起或呈印鳞状皱结的现象6涂料工程4粘接层出现脱落6涂料表面有凸起或颗粒,不光洁。
5灯槽顶板未批白,灯光亮起来后,从石材面和瓷砖面反射出石膏板底色,出现漏底,观感差。
1走道管井门(或消防栓门)边框处问题:门扇贴墙纸,不易收口且边角不挺。
以及门扇出现变形现象2开关、插座暗盒固定不严实,产生基层脱落现象7墙纸工程3墙纸基层脱壳凸起,影响观感。
4靠踢脚线附近的墙纸饰面出现高低不平现象5门套附近的墙面墙纸出现空鼓现象8软硬包工1硬包在使用一段时间后,布面出现起趋现象程2软硬包用枪钉固定,枪钉痕迹明显1地毯与石材平接处做法通病9地毯工程2踢脚板安装较高,地毯铺后出现明显空隙3地毯出现起拱现象1拼花木地板铺贴后出现明显的高低不平现象10木地板工2地板有起拱断裂现象程3木地板在走动时有响声4地板使用一段时间后出现松动,收口处不平1成品木饰面工艺缝或与镜面材料接口处未做油漆2弧形木饰面无基层、无背衬,易变形注:一些常见木饰面的3门套底部出现吊脚现象通病参见木木饰面工4移门内部及轨道附近未作处理,可见到基层轻钢龙骨或木工板管中心的“11成品木制品程5木门扇上部与门套之间的搭接宽度不够,导致闭门器安装位置偏下,外观露光,影响隔声及美观常见质量问6不同材质交接或转角处存在空隙、空洞等现象题汇编”2010年版一7踢脚线厚度大于门套厚度,影响观感书8安装顶面木饰面时不按规范操作,用枪钉固定木基层1室外阳台地砖铺贴采用干粘法施工工艺2地砖板块出现空鼓第2页,共3页3卫生间、阳台等地漏排水不顺畅,导致地面出现积水现象4地砖与地毯的收口,交接面分界不清,不美观12墙地砖工5门窗洞上口的墙砖排版不合理程6墙面玻化砖铺贴后出现空鼓脱落现象7墙面吊柜安装不牢固,存在安全隐患8墙砖V形缝在板块拼接处有高差,或砖墙面平整度不好,影响装饰效果9墙砖干挂用云石胶做结构固定1干挂石材钢架基层挂件未加弹簧圈,易导致干挂件固定不牢。
