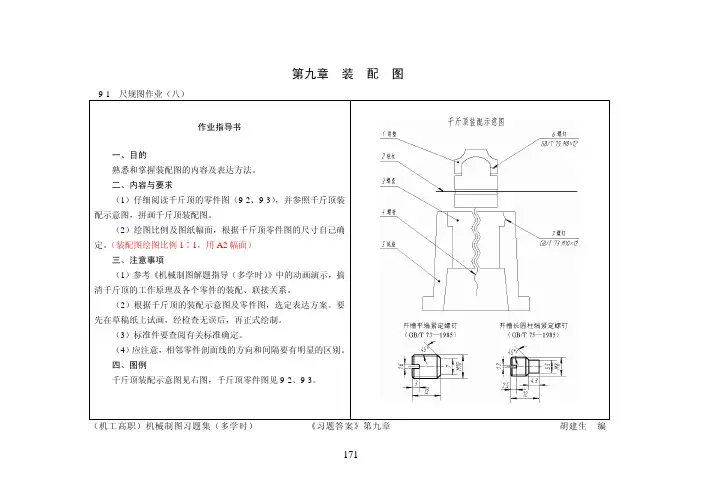

第九章装配图9-1 尺规图作业（八）作业指导书一、目的熟悉和掌握装配图的内容及表达方法。
二、内容与要求（1）仔细阅读千斤顶的零件图（9-2、9-3），并参照千斤顶装配示意图，拼画千斤顶装配图。
（2）绘图比例及图纸幅面，根据千斤顶零件图的尺寸自己确定。
（装配图绘图比例1∶1，用A2幅面）三、注意事项（1）参考《机械制图解题指导（多学时）》中的动画演示，搞清千斤顶的工作原理及各个零件的装配、联接关系。
（2）根据千斤顶的装配示意图及零件图，选定表达方案。
要先在草稿纸上试画，经检查无误后，再正式绘制。
（3）标准件要查阅有关标准确定。
（4）应注意，相邻零件剖面线的方向和间隔要有明显的区别。
四、图例千斤顶装配示意图见右图，千斤顶零件图见9-2、9-3。
（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-2 千斤顶装配图（机工高职）机械制图习题集（多学时） 《习题答案》第九章 胡建生 编9-4 读装配图，回答问题读钻模装配图（8-5）1．该钻模由 9 种零件组成，有 3 个标准件。
2．装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。
各视图上分别采用了局部剖视和简化画法。
被加工件采用 假想 画法表达。
3．件4在剖视中按不剖切处理，仅画出外形，原因是 该件为实心杆件 。
4．图中细虚线表示件 5 中的结构。
5．根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套。
属于盘盖类的有：钻模板、开口垫圈、。
属于箱体类的有：底座。
6．φ22H7/k6是件 4 与件 7 的配合尺寸。
件4的公差带代号为 k6 ，件7的公差带代号为H7 。
7．φ26H7/n6表示件 7 与件 2 是孔制过盈配合。
8．件4和件1是过渡配合，件3和件2是间隙配合。
9．φ66h6是性能尺寸，φ86、74是外形尺寸。
10．件8的作用是定位。
11．怎样取下被加工零件？旋松件6，取下件5，拿下件2后，即可取下被加工零件。
