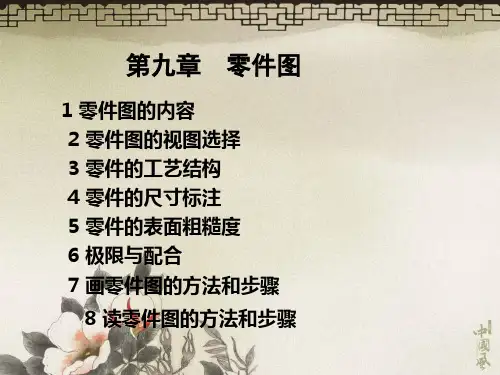

第九章零件图★轴类★盘类★箱体类★标准件根据零件的作用及其结构, 通常分为以下几类:组成机器的最小单元称为零件。
齿轮轴齿轮箱盖端盖箱体滚动轴承齿轮减速箱螺栓9.1 零件图的作用与内容表达单个零件的图样称为零件图。
一、零件图的作用:加工制造、检验、测量零件。
二、零件图的内容:⒈一组视图表达零件的结构形状。
⒉完整的尺寸确定各部分的大小和位置。
⒊技术要求加工、检验达到的技术指标。
⒋标题栏零件名称、数量、材料9.2 零件图的视图选择为满足生产的需要,零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。
如:轴套一个视图即可Φ1025Φ18⒈完全⒉正确⒊清楚零件各部分的结构、形状及其相对位置表达完全且唯一确定。
视图之间的投影关系及表达方法要正确。
所画图形要清晰易懂。
一、视图选择的要求:⒈分析零件几何形体、结构功用加工方法二、视图选择的方法及步骤要分清主要、次要形体形状与功用有关形状与加工方法有关⒉选主视图零件的安放位置投射方向加工位置(轴、盘类)工作位置(支架、壳体类)⒊选其它视图能清楚地表达主要形体的形状特征首先考虑表达主要形体的其它视图,再补全次要形体的视图。
⒋方案比较在多种方案中比较,择优。
工件旋转车床车刀移动三、典型零件的视图表达承座⑴分析零件功用:支撑轴及轴上零件。
结构:分析四部分主要形体的相对位置关系。
形体:轴承孔、底版、支撑板、肋板等。
轴承孔肋板支撑板底版装油杯孔螺钉孔轴承座功用图端盖轴承齿轮轴轴承座轴承座⒈支架类零件⑵选择主视图●零件的安放位置轴承座的工作位置。
●投射方向主视图主视图表达了零件的主要部分:轴承孔的形状特征,各组成部分的相对位置,三个螺钉孔,凸台也得到了表达。
轴承座⑶选其它视图向局部视图表达上撑板断面及肋板断面的形状。
CCAA BBDDB -B A -A还需选择什么视图呢?,表达轴承孔的内部结构及肋板形状。
D 向视图表达底板的形状。
B B⑷方案比较CCB -B视图方案二:左视图位置对调。
-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库(零件图、装配图)一、填空题(每空1分)第九章 零件图1. 主视图的投影方向应该能够反映零件的 。
(难度:A )2. 和 公差简称为形位公差(难度:A )3. 尺寸公差带是由 和 两个要素组成。
确定公差带位置, 确定公差带大小。
(难度:A )4. 配合有 和 两种基准制。
配合分成间隙配合 、 和 三类。
(难度:A )5. 允许尺寸变动的两个 称为极限尺寸。
(难度:A )6. 极限与配合在零件图上的标注,其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级,这种形式用于 的零件图上。
第二种形式是在孔或轴的基本尺寸后面,注出偏差值,这种形式用于 的零件图上。
第三种是在孔或轴的基本尺寸后面,既注出基本偏差代号和公差等级,又同时注出上、下偏差数值,这种形式用于 的零件图上。
(难度:B )7. 形位公差的框格用 线绘制,分成 格或多格 。
(难度:A )8. 按作用不同,可将基准分为 基准和 基准。
(难度:A ) 9. 基孔制的孔(基准孔)的基本偏差代号用 符号表示,其基本偏差值为 。
基轴制的轴(基准轴)的基本偏差代号用 符号表示,其基本偏差值为 。
(难度:A )10. 基本偏差是决定公差带相对零线位置的 。
(难度:A )11. 外螺纹的规定画法是:大径用 表示;小径用 表示;终止线用 表示。
(难度:A )12. 当被连接零件之一较厚,不允许被钻成通孔时,可采用 连接。
(难度:A ) 13. 剖切平面通过轴和键的轴线或对称面,轴和键均按 形式画出,键的顶面和轮毂键槽的底面有间隙,应画 条线。
