岩棉板外墙外保温系统应用技术要点岩棉板外墙外保温系统应用技术要点11 系统及材料性能1.1 系统性能要求1.1.1岩棉板外墙外保温系统的性能指标应符合表1.1.1的要求。
表1.1.1 岩棉板外墙外保温系统的性能指标项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统耐候性试验后外观—不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝—JGJ144 抗裂面层与保温层拉伸粘结强度kPa≥10.0,且破坏面在保温层内吸水量g/m2≤1000 ≤1000抗冲击性普通型（建筑物二层以上墙面等不易受碰撞部位）J 33 加强型（建筑物首层墙面等易受碰撞部位）J 10水蒸气湿流密度g/(㎡·h) ≥1.67 ≥1.67耐冻融性能冻融后外观—10次冻融循环后保护层无空鼓、脱落，无渗水裂缝10次冻融循环后保护层无空鼓、脱落，无渗水裂缝抗裂面层与保温层拉伸粘结强度kPa≥10.0,且破坏面在保温层内≥7.5,且破坏面在保温层内2项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统不透水性—2h不透水（试样抗裂面层内侧无水渗透）2h不透水（试样抗裂面层内侧无水渗透）JGJ144抗风压值kPa 不小于工程项目的风荷载设计值，抗风压安全系数K应不小于1.5—热阻—符合设计要求符合设计要求火反应—燃烧试验结束后，试件厚度变化不超过10%燃烧试验结束后，试件厚度变化不超过10%JG1581.2 组成材料性能1.2.1岩棉板的性能指标应符合表1.2.1的要求。
表1.2.1 岩棉板的性能指标项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统密度kg/m3≥160 ≥120GB/T25975 导热系数W/（m·K）≤0.040 ≤0.040垂直于板面方kPa ≥10.0 ≥7.534向的抗拉强度项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统尺寸稳定性％≤0.5 ≤1.0 GB/T 25975质量吸湿率％≤1.0 ≤1.0 憎水率％≥98.0 ≥98.0 酸度系数—≥1.8 ≥ 1.6 压缩强度 kPa≥50 ≥40 吸水量（部分浸水）24h kg/m 2≤1.0≤1.0 28d≤3.0 ≤3.0 渣球含量％≤10 ≤10 燃烧性能—不低于A2不低于A2GB 86241.2.2 岩棉板的尺寸偏差应符合表1.2.2的要求。

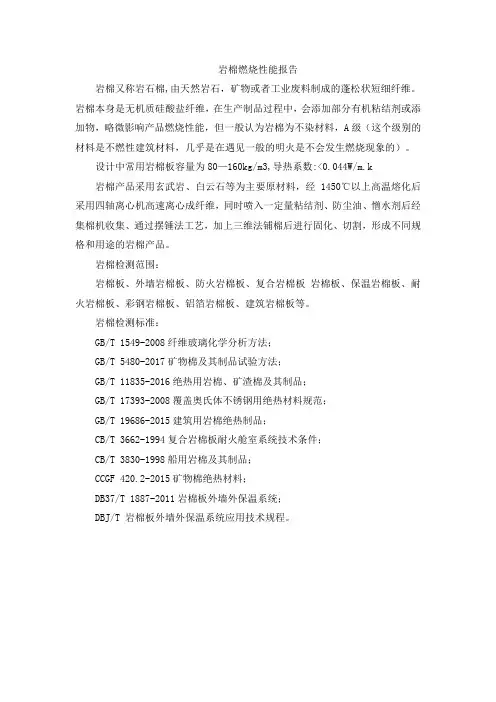

岩棉燃烧性能报告
岩棉又称岩石棉,由天然岩石，矿物或者工业废料制成的蓬松状短细纤维。
岩棉本身是无机质硅酸盐纤维，在生产制品过程中，会添加部分有机粘结剂或添加物，略微影响产品燃烧性能，但一般认为岩棉为不染材料，A级（这个级别的材料是不燃性建筑材料，几乎是在遇见一般的明火是不会发生燃烧现象的）。
设计中常用岩棉板容量为80—160kg/m3,导热系数:<0.044W/m.k
岩棉产品采用玄武岩、白云石等为主要原材料，经1450℃以上高温熔化后采用四轴离心机高速离心成纤维，同时喷入一定量粘结剂、防尘油、憎水剂后经集棉机收集、通过摆锤法工艺，加上三维法铺棉后进行固化、切割，形成不同规格和用途的岩棉产品。
岩棉检测范围：
岩棉板、外墙岩棉板、防火岩棉板、复合岩棉板岩棉板、保温岩棉板、耐火岩棉板、彩钢岩棉板、铝箔岩棉板、建筑岩棉板等。

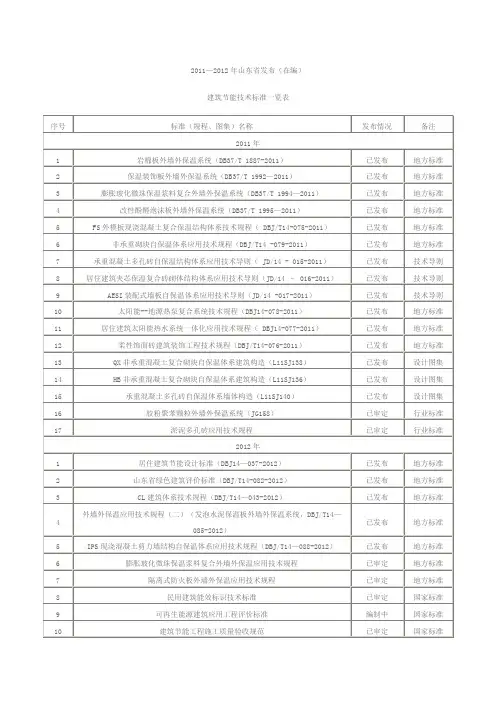

岩棉检测标准：
GB/T 1549-2008纤维玻璃化学分析方法；
GB/T 5480-2017矿物棉及其制品试验方法；
GB/T 11835-2016绝热用岩棉、矿渣棉及其制品；
GB/T 17393-2008覆盖奥氏体不锈钢用绝热材料规范；
GB/T 19686-2015建筑用岩棉绝热制品；
CB/T 3662-1994复合岩棉板耐火舱室系统技术条件；
CB/T 3830-1998船用岩棉及其制品；
CCGF 420.2-2015矿物棉绝热材料；
DB37/T 1887-2011岩棉板外墙外保温系统；
DBJ/T 岩棉板外墙外保温系统应用技术规程。

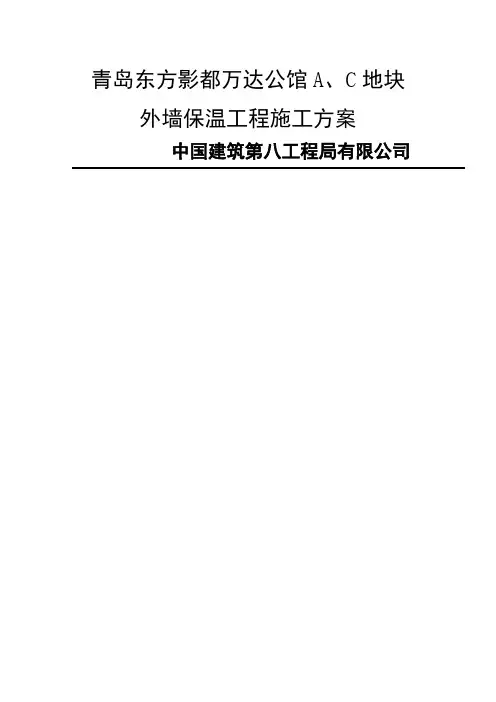

青岛东方影都万达公馆A、C地块外墙保温工程施工方案中国建筑第八工程局有限公司目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)3。
1项目管理小组 (1)3.2施工方案 (3)3。
3施工准备 (5)3。
4劳务力组织 (7)4 施工工艺及施工要点 (8)4。
1施工工艺 (8)4.2施工要点 (8)5 质量标准及保证措施 (11)5.1一般规定 (11)5。
2主控项目 (11)5.3一般项目 (12)5。
4验收 (13)6。
成品保护 (14)7.修补 (15)8。
安全、环保措施 (15)1编制依据1.1建筑装饰装修工程质量验收规范(GB50210-2001)；1.2外墙外保温应用技术规程（JGJ135—2008）;1.3建筑节能工程施工质量验收规范（GB50411-2007)；1.4山东省岩棉板外墙外保温系统应用技术规程(DBJ/T 14—073-2010）；1.5山东省岩棉板外墙外保温系统（DB37/T 1887-2011）；1。
6山东省岩棉墙板外墙外保温系统构造详图（L12J142）；1.7青岛东方影都万达公馆A、C地块图纸;1。
8其他国家、省、青岛市等下发的有关文件、要求等；1.9《建筑施工手册》（第五版）；2工程概况青岛东方影都万达公馆A、C地块位于青岛市黄岛区，分别位于柏果河西侧、东侧,滨海大道北侧，毗邻黄海，是青岛万达旅游城的重要组成部分.A地块由1—12#楼、裙房及地下车库组成，其中1＃楼、2＃楼、4＃楼、5#楼、7#楼、8#楼地下一层,地上15～18层，1层层高4。
7m,2层层高4.2m，标准层层高3.15m;3＃楼、6#楼、9＃楼、10#楼、11#楼、12＃楼无地下室,地上1层层高 4.7m，2层层高4。
2m,3—18层层高3。
15m；C地块由1-4#楼塔楼及裙房组成，其中1＃楼地上20层，2#楼地上19层，3#、4#楼地上15层。
1层层高4.7m，2层层高4。
2m，标准层层高3.15m。
江苏省工程建设标准DJGDGJ32/TJ **-2011岩棉外墙外保温系统应用技术规程Technical specification for application of rock wool externalthermal insulation systems2011-*-* 发布2011-*-* 实施江苏省住房和城乡建设厅审定发布前言岩棉保温材料具有热传导率低、不燃等性能，在国外广泛应用于建筑外保温工程。
岩棉保温材料符合《民用建筑外保温系统及外墙装饰防火暂行规定》（公安部公通字[2009]46号文）中不燃保温材料的要求，在国内建筑外保温工程中也有较好的应用前景。
为规范岩棉板保温系统及防火隔离带在建筑工程中的应用，规程编制组经广泛调查和试验研究，认真总结工程实践经验，根据国家和江苏省有关标准的要求，结合岩棉保温材料和系统的性能和技术特征，并在广泛征求意见的基础上，制定本规程。
本规程共分7章和2个附录。
主要内容包括：1总则、2术语、3基本规定、4性能要求、5设计、6施工、7工程质量验收、附录A、附录B、附录C等。
本规程由江苏省工程建设标准站负责管理和解释。
在执行过程中如有修改、补充的意见和建议材料，请寄送至江苏省工程建设标准站（地址：南京市江东北路287号银城广场辅楼4楼，邮编：210036），以供修编时参考。
本规程主编单位、参编单位、主要起草人和审查人员：主编单位：江苏省建筑节能技术中心****参编单位：****主要起草人：审查人员：本标准为首次发布。
目次1 总则 (1)2 术语 (1)3 基本规定 (4)4 材料性能 (4)4.1系统性能要求 (4)4.2 组成材料性能 (5)5 设计 (9)5.1 一般规定 (9)5.2 抗风荷载设计 (10)5.3 外墙外保温构造设计 (11)6 施工 (18)6.1 一般规定 (18)6.2 基层要求 (19)6.3 施工流程 (19)6.4 施工要点 (21)7 质量验收 (25)7.1 一般规定 (25)7.2 主控项目 (27)7.3 一般项目 (28)附录A 岩棉板（带）保温系统的热工设计指标 (29)附录B 复检项目 (31)附录C 系统常用辅件 (32)本规程用词说明 (34)1 总则1.0.1 为贯彻建筑节能相关规定，规范岩棉外墙外保温系统的工程应用，并满足建筑外保温工程的防火性能要求，做到技术先进，安全可靠，经济合理，确保工程质量，制定本规程。

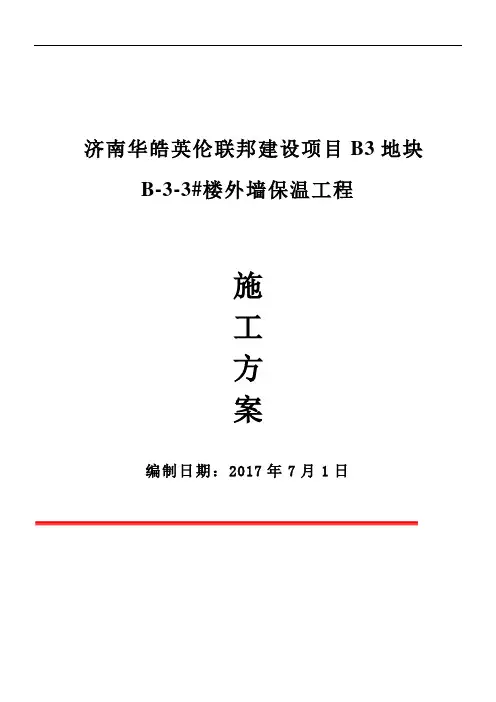

济南华皓英伦联邦建设项目B3地块B-3-3#楼外墙保温工程施工方案编制日期：2017年7月1日目录一、工程概况 (3)二、编制依据 (3)三、施工部署 (5)3.1施工组织管理机构 (5)3.2施工进度计划 (5)3.3材料机具准备 (6)3.3.1材料准备 (6)3.3.2工具准备 (8)四、施工方法 (8)4.1施工条件 (8)4.2施工工艺 (8)4.3施工要点 (10)4.3.1粘贴岩棉带 (10)4.3.2岩棉带表面处理 (12)4.3.3细部做法 (14)五、质量验收标准 (20)5.1、一般规定 (20)5.2、主控项目 (20)5.4、验收与评定 (23)六、质量保证措施 (23)七、实现质量目标的措施 (25)1八、成品保护措施 (25)九、其它注意事项 (25)十、材料节约措施 (26)十一、雨季防护措施 (26)十二、安全及文明施工措施 (27)一、工程概况保温体系概述：本工程建筑外墙外保温采用岩棉带双层网薄抹灰系统，该系统符合地标《岩棉板外墙外保温系统应用技术规程》DBJ14-073-2010，主墙面保温材料选用燃烧等级为A级的75mm 厚的岩棉带，外保温用聚合物粘结砂浆及抹面砂浆，抗裂防护层采用聚合物抹面砂浆复合双层涂塑耐碱网格布 (涂料饰面)构成抗裂防护层，表面刮涂外墙柔性腻子、喷涂外墙涂料构成饰面层。
此保温体系：隔热、耐候、防火、防水性能以及施工适应性好,构造设计与施工工艺合理, 经工程应用效果良好,是技术成熟,性能稳定,较为经济,安全可靠的适用于小高层及高层的保温体系做法。
该系统由岩棉带为保温材料和耐候性较好的抹面砂浆层，加双层耐碱玻璃纤维网格布增强组成的外保温体系。
它具有结构简单合理、重量轻、节能效果明显、耐候性优异、抗开裂性能好、建筑立面造型丰富的特点。
外墙外保温基本构造表1二、编制依据1、华皓英伦联邦建设项目B3地块施工图及设计说明32、《民用建筑热工设计规范》GB501763、《建筑装饰装修工程质量验收规范》GB50411-20074、《建筑工程施工质量验收统一标准》GB50300-20135、《建筑装饰装修工程质量验收规范》GB50210-20016、《建筑外墙外保温用岩棉制品》GB/T25975-20107、《外墙外保温工程技术规程》JG144-20048、《居住建筑节能设计标准》DBJ14-037-20129、《公共建筑节能设计标准》DBJ14-036-200610、《薄抹灰外墙外保温系统》JG149-200311、《岩棉带外墙外保温系统应用技术规程》DBJ 14-073-201012、《岩棉带外墙外保温系统》DB37/T 1887-201113、《岩棉带外墙外保温系统构造详图》L12J14214、《建筑保温砂浆》GB/T20473-2006三、施工部署3.1施工进度计划53.3材料机具准备3.3.1材料准备1、岩棉带由玄武岩及其他天然矿石为原料经高温熔融后通过离心力或高压气体喷吹成纤维，加入适量热固性树脂胶粘剂及憎水剂后，经压制、固化、切割制成的板或带制品。

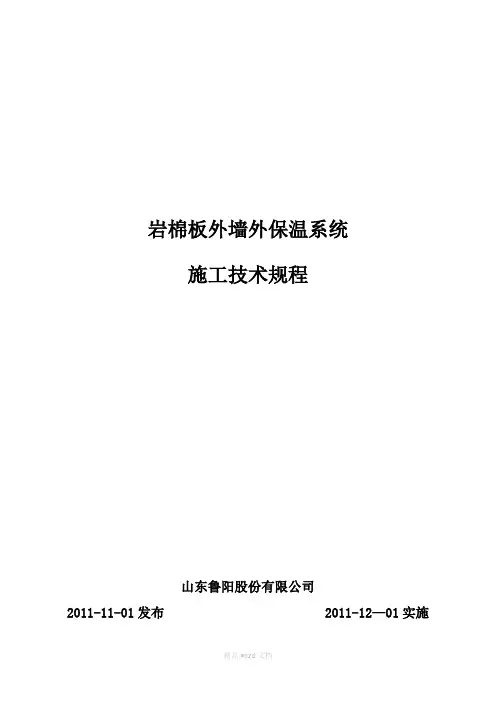

.岩棉板外墙外保温系统施工技术规程山东鲁阳股份有限公司2011-11-01发布 2011-12—01实施精品word文档岩棉板产品的应用设计1 设计1.1 一般规定1.1.1 岩棉板外墙外保温工程设计应选用适宜的岩棉板外墙保温系统，不得更改系统构造和组成材料。
1.1.2 岩棉板外墙外保温工程的热工和节能设计应符合下列规定：1 岩棉板外保温复合墙体的传热系数应符合现行山东省工程建设标准《居住建筑节能设计标准》DBJ 14-037或《公共建筑节能设计标准》DBJ 14-036的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》GB 50176的规定。
2 保温层内表面温度应高于0℃；3 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温层的厚度；4 外保温系统应考虑金属固定件、承托件的热桥影响。
1.1.3 岩棉板外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有详图。
水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。
在外墙外保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。
1.1.4 岩棉板外墙外保温工程应做好系统在檐口、勒脚处的包边处理。
装饰缝、门窗四角和阴阳角等处应设置局部增强网。
1.1.5 岩棉板外墙外保温工程设计图纸应绘制勒脚、窗口、凸窗、变形缝、挑檐、女儿墙、防火隔离带、挡火梁等特殊部位保温构造详图。
1.2 系统构造1.2.1 岩棉板增强网薄抹灰外墙外保温系统由粘结层、界面剂、岩棉板、抹面层（内设耐碱玻璃纤维网格布）和饰面层构成。
其基本构造见图1.2.2-1、图1.2.2-2。
图1.2.2-1岩棉板双层耐碱玻纤网薄抹灰外墙外保温系统基本构造图1.2.2-2陶瓷纤维建筑隔热板增强网（单层网）薄抹灰外墙外保温系统基本构造1.2.3 系统底部第一排岩棉板的下侧板端与散水的间距应不小于200mm，且不宜大于600mm，并采用XPS或硬泡聚氨酯等进行保温处理，勒脚部位应使用镀锌膨胀锚栓安装经防腐处理的金属托架。

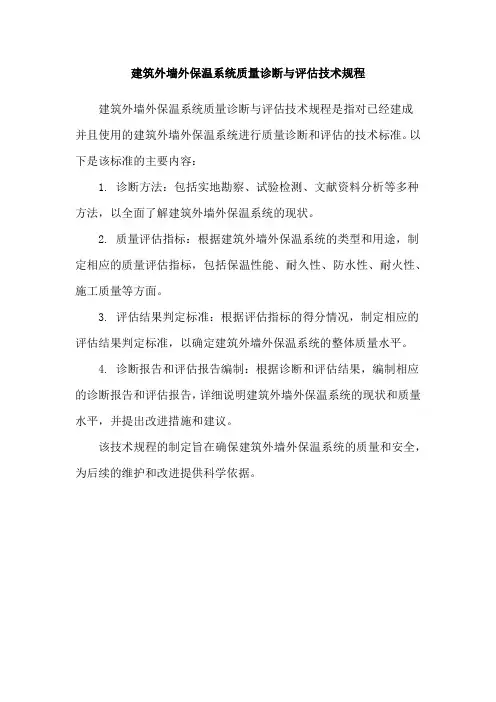

建筑外墙外保温系统质量诊断与评估技术规程建筑外墙外保温系统质量诊断与评估技术规程是指对已经建成
并且使用的建筑外墙外保温系统进行质量诊断和评估的技术标准。
以下是该标准的主要内容：
1. 诊断方法：包括实地勘察、试验检测、文献资料分析等多种方法，以全面了解建筑外墙外保温系统的现状。
2. 质量评估指标：根据建筑外墙外保温系统的类型和用途，制定相应的质量评估指标，包括保温性能、耐久性、防水性、耐火性、施工质量等方面。
3. 评估结果判定标准：根据评估指标的得分情况，制定相应的评估结果判定标准，以确定建筑外墙外保温系统的整体质量水平。
4. 诊断报告和评估报告编制：根据诊断和评估结果，编制相应的诊断报告和评估报告，详细说明建筑外墙外保温系统的现状和质量水平，并提出改进措施和建议。
该技术规程的制定旨在确保建筑外墙外保温系统的质量和安全，为后续的维护和改进提供科学依据。
一、工程简况1工程简况1.1工程名称：****外墙外保温及外墙外饰面工程1.2建设地点：******1.3建筑面积：总建筑面积**平方M，地上建筑面积**平方M，地下建筑面积为**平方M，共计**个楼座。
本工程根据设计要求，外墙外保温主材采用A级防火岩棉板为保温层，外饰面层为真石漆、仿文化石面砖、浮雕弹性涂料等。
2施工条件保温施工前，外墙抹灰已经施工完成，并达到规定强度，其墙体基面必须清理干净，并检验墙面平整度和垂直度。
用2m靠尺检查，最大偏差不大于5mm，超差部分应由土建方剔凿或用聚合物水泥砂浆修补平整。
3工期目标合同工期的起计日以发包人下发的通知书为准。
单体楼座计划工期为60天；外墙保温计划工期35天；外墙涂料计划工期25天。
二、岩棉板外墙外保温薄抹灰系统1编制依据《建筑设计防火规范》GB 50016-2014《居住建筑节能设计标准》GB 50411-2007《民用建筑热工设计规范》DBJ 12036-2015《外墙外保温工程技术规程》JGJ144-2004《岩棉板外墙外保温系统》DB37/T1887-2011《外墙外保温应用技术规程》DBJ 14-035-2007《建筑外墙外保温用岩棉制品》GB/T25975-2010《山东省新型墙体材料发展应用与建筑节能管理规定》《岩棉板外墙外保温系统应用技术规程》DBJ/T 14-073-20102材料准备2.1岩棉板表1岩棉板技术性能要求2.2外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表2和3要求。
表2 外墙外保温用粘接砂浆技术性能指标表3 外墙外保温罩面用砂浆性能指标2.3耐碱玻璃纤维网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JGJ144-2004）中对耐碱性的要求。
2.4膨胀锚栓，PVC护角带玻纤网等岩棉辅助材料均需符合相关质量标准。
3工具、劳动力组织电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等.施工机具配置一览表:劳动力配备表:以上施工对象为该工程9#楼，劳动力配备人数需根据现场实际情况做具体调整。

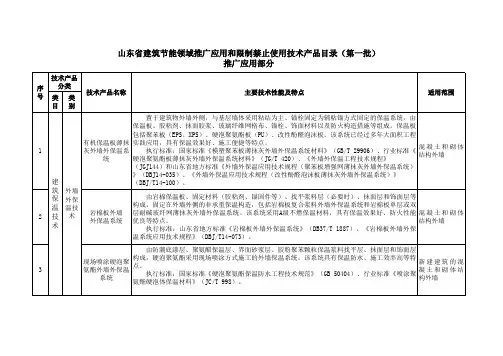

山东省市场监督管理局关于批准发布《岩棉板外墙外保温系统》地方标准修改单的公告
文章属性
•【制定机关】山东省市场监督管理局
•【公布日期】2020.07.13
•【字号】
•【施行日期】2020.07.13
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
山东省市场监督管理局关于批准发布《岩棉板外墙外保
温系统》地方标准修改单的公告
山东省市场监督管理局批准DB37/T 1887-2011《岩棉板外墙外保温系统》地方标准修改单，自发布之日起实施，现予以公布（见附件）。
附件：DB37/T 1887-2011《岩棉板外墙外保温系统》地方标准第1号修改单
山东省市场监督管理局
2020年7月13日。

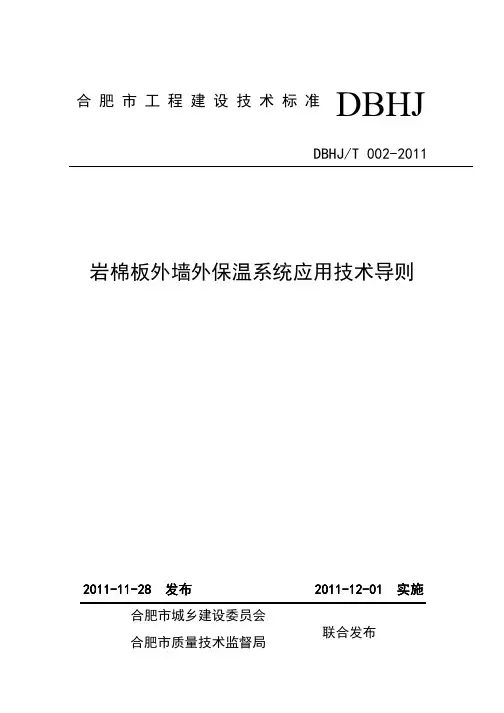

合肥市岩棉板外墙外保温系统应用技术导则（试行，2011）征求意见稿2011．9 合肥目次1 总则 02 术语 (1)3 基本规定 (3)4 材料性能 (3)3.1系统性能要求 (4)3.2 组成材料性能 (5)5 设计 (7)5.1 一般规定 (9)5.2 外墙外保温构造设计 (10)5.3 抗风压设计 (9)6 施工 (16)6.1 一般规定 (16)6.2 施工工艺 (17)6.3 施工要点 (19)7 质量验收 (22)7.1 一般规定 (23)7.2 主控项目 (24)7.3 一般项目 (26)本导则用词说明 (28)附录A 复检项目 (29)附录B 平整度偏差的测定30 附录C 吸水量（部分浸入）的测定31 附录D 特殊部位保温构造参考详图331 总则1.0.1 为规范岩棉板外墙外保温系统在建筑工程中的应用，提高建筑物围护结构的保温隔热性能，降低建筑使用能耗，满足建筑外保温工程的防火性能要求，做到技术先进，安全可靠，确保工程质量，制定本导则。
