岩棉外墙外保温系统技术研究与应用岩棉外墙外保温系统是一种高效、环保的建筑节能技术，具有广泛的应用前景。
本文将介绍岩棉外墙外保温系统的相关技术、研究现状及其在建筑节能领域的应用前景，最后对全文进行总结。
岩棉外墙外保温系统采用的是岩棉板作为主要保温材料，具有轻质、防火、隔热、吸声等优点。
该系统采用专业的锚固件和粘结剂将岩棉板固定在外墙上，并使用抹面层和饰面层进行保护和装饰。
目前，国内外对于岩棉外墙外保温系统的研究主要集中在材料性能、施工技术、节能效果和环境影响等方面。
在材料性能方面，研究人员通过对不同型号和规格的岩棉板进行试验，探究了其保温隔热、吸声降噪、抗风压等性能。
在施工技术方面，研究者们针对岩棉外墙外保温系统的施工工艺、节点处理和质量控制等问题进行了深入探讨。
在节能效果方面，大量研究表明，岩棉外墙外保温系统具有显著的节能效果，可大大降低建筑物的能耗。
在环境影响方面，岩棉板作为一种无机保温材料，具有较高的环保性能，对环境和人体健康的影响较小。
岩棉外墙外保温系统在建筑节能领域具有广泛的应用前景。
随着全球能源形势的日益严峻，建筑节能已成为当今社会的焦点。
岩棉外墙外保温系统作为一种高效的建筑节能技术，可显著提高建筑物的能源利用效率，降低能源消耗。
该系统还可以改善室内环境，提高居住者的舒适度。
在未来，随着相关技术的不断发展和改进，岩棉外墙外保温系统的应用前景将更加广阔。
岩棉外墙外保温系统作为一种高效、环保的建筑节能技术，具有广泛的应用前景。
虽然该系统在某些方面还有待进一步完善，但随着相关技术的不断发展和进步，相信其在建筑节能领域将会发挥越来越重要的作用。
随着人们环保意识的不断提高，岩棉外墙外保温系统作为一种绿色建筑技术，也将会得到更广泛的应用和推广。
随着全球能源短缺和环境污染问题的日益严重，建筑行业的节能和环保意识逐渐增强。
外墙外保温材料作为一种高效的节能环保材料，在建筑行业中得到了广泛应用。
然而，当前市场上的外墙外保温材料种类繁多，选用合适的材料并采用合理的施工技术对于提高外墙保温效果和降低能耗具有重要意义。
岩棉外墙外保温系统应用技术规程以《岩棉外墙外保温系统应用技术规程》为标题，本文旨在介绍岩棉外墙外保温系统的应用技术规程。
一、岩棉外墙外保温系统简介岩棉外墙外保温系统，也称外保温墙系统，是将保温材料覆盖在建筑外表面形成复合型保温结构的一种外保温墙体。
岩棉外墙外保温系统可以使住宅、办公楼、学校、商业大厦等具有良好的保温隔热能力，有效的抑制外壁的表面温度，从而提高建筑的热舒适度，减少室内热耗，节能增效，也让外墙表面达到装饰性和美观性。
二、应用技术规程1、外保温墙系统必须按设计要求进行施工，外保温墙体绝缘层必须采用符合节能规定的保温材料，应确保其密封性、机械强度、耐久性及保温能力等性能。
2、外保温墙体与原墙面的接缝处，应采用结构性能优良的套筒夹子紧固、连接，以确保外保温墙体的保温性能。
3、按设计要求，外墙体的坡口、缝隙处应填补完全，应采用热熔剂将外保温层与原墙体的垂直接缝处，以及百叶窗、窗台、檐口、相邻外保温系统接缝处等，完全填平，且均匀夯实，以确保外保温层与原墙体表面均匀、密实、无空鼓。
4、在外保温系统中应使用刮刀对其进行滑坡加工，以确保其表面平整，以及结构可靠，保温性能良好。
5、施工时外保温层必须完全遮挡外墙，以防止腐蚀和潮湿。
三、技术质量1、外保温系统必须符合国家标准的技术规格，施工中应使用抗腐蚀、耐久性强的材料，切忌使用非标准规定的材料，以免影响系统的性能。
2、外保温系统应按设计要求进行施工，施工完毕后应进行严格抽检，确保其结构的可靠性和完整性，符合国家规定的技术要求。
3、外保温系统施工后，应完成墙面的涂刷及外部装饰，以使墙体具有良好的外观效果。
四、总结本文介绍了岩棉外墙外保温系统的应用技术规程，包括外保温系统的施工要求、技术规程及技术质量，以及使用要求等。
在实际施工中，施工人员要遵循规范，切实保证岩棉外墙外保温系统安全可靠，施工效果良好，以满足建筑物使用要求。

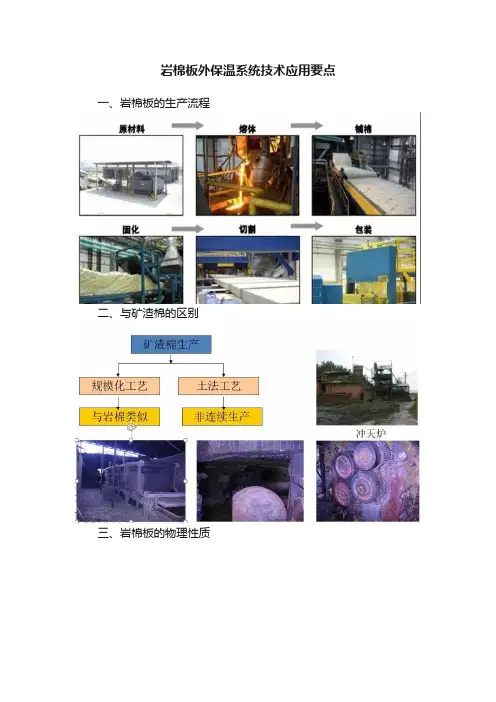

岩棉板外保温系统技术应用要点一、岩棉板的生产流程二、与矿渣棉的区别三、岩棉板的物理性质四、关于岩棉板外保温系统关注重点：配套供应，材料合格。
1.关于耐候性实验要求耐候性试验能很好地反应实际外保温工程的耐久性能，经过80个热雨和5个冷热循环的严酷考验没出现问题，才可以说外保温系统是合格的。
对于岩棉板外保温虽然粘结强度不作为主要安全度核算，但良好的拉伸粘结强度可以提供更多的安全保障，因此在耐候试验后岩棉板的拉伸粘结强度≥7.5kPa，取值也是国标中的最低限。
在EPS板做法GB29906中不再对抗风压值作出要求，但岩棉外保温与EPS板外保温有所不同，由于岩棉强度较低，抗风压试验仍是衡量岩棉外保温安全的重要手段，因此北京市地方标准中也提出要求。
2.关于联结方式以往国内大多外保温系统与基层墙体均采用粘锚结合、以粘为主的联结方式，但由于岩棉形态不同，因此有所区别。
欧洲技术认证准则ETAG 004《带抹面的外墙外保温系统（ETICS）》中规定：安全性核算，以锚为主的外保温系统不算粘结，以粘为主的外保温系统不算锚固。
3.对于岩棉板外保温系统岩棉板外保温系统与基层墙体采用粘锚结合、以锚为主的联结方式。
锚栓的数量则要考虑多种因素：01.JG/T366《外墙保温用锚栓》中对于不同墙体的锚栓抗拉承载力做出了要求，在验证中也发现大部分锚栓在北京广泛使用的混凝土基墙中抗拉承载力值是足够的。
但锚栓抗拉承载力标准值在试验室中测得，所用墙体与工程墙体可能存在差异。
为保证系统的联结安全性，施工前，施工单位应在工程墙体基面上进行锚栓的现场抗拉承载力试验，实际计算要以此为依据。
02.还有单双网的区别双层网（锚盘压网），穿透力标准值＞0.60kN，岩棉板的抗拉强度等级、锚栓的圆盘直径对穿透力影响不大。
单层网（锚盘压棉），穿透力标准值较双层网时小80%，特别是锚盘直径60mm时，穿透力标准值＜0.50kN。
采用双网结构，可不必过多强调岩棉板抗拉强度。
岩棉板外墙外保温系统应用技术要点岩棉板外墙外保温系统应用技术要点11 系统及材料性能1.1 系统性能要求1.1.1岩棉板外墙外保温系统的性能指标应符合表1.1.1的要求。
表1.1.1 岩棉板外墙外保温系统的性能指标项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统耐候性试验后外观—不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝—JGJ144 抗裂面层与保温层拉伸粘结强度kPa≥10.0,且破坏面在保温层内吸水量g/m2≤1000 ≤1000抗冲击性普通型（建筑物二层以上墙面等不易受碰撞部位）J 33 加强型（建筑物首层墙面等易受碰撞部位）J 10水蒸气湿流密度g/(㎡·h) ≥1.67 ≥1.67耐冻融性能冻融后外观—10次冻融循环后保护层无空鼓、脱落，无渗水裂缝10次冻融循环后保护层无空鼓、脱落，无渗水裂缝抗裂面层与保温层拉伸粘结强度kPa≥10.0,且破坏面在保温层内≥7.5,且破坏面在保温层内2项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统不透水性—2h不透水（试样抗裂面层内侧无水渗透）2h不透水（试样抗裂面层内侧无水渗透）JGJ144抗风压值kPa 不小于工程项目的风荷载设计值，抗风压安全系数K应不小于1.5—热阻—符合设计要求符合设计要求火反应—燃烧试验结束后，试件厚度变化不超过10%燃烧试验结束后，试件厚度变化不超过10%JG1581.2 组成材料性能1.2.1岩棉板的性能指标应符合表1.2.1的要求。
表1.2.1 岩棉板的性能指标项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统密度kg/m3≥160 ≥120GB/T25975 导热系数W/（m·K）≤0.040 ≤0.040垂直于板面方kPa ≥10.0 ≥7.534向的抗拉强度项目单位性能指标试验方法涂料饰面岩棉板保温系统幕墙饰面岩棉板保温系统尺寸稳定性％≤0.5 ≤1.0 GB/T 25975质量吸湿率％≤1.0 ≤1.0 憎水率％≥98.0 ≥98.0 酸度系数—≥1.8 ≥ 1.6 压缩强度 kPa≥50 ≥40 吸水量（部分浸水）24h kg/m 2≤1.0≤1.0 28d≤3.0 ≤3.0 渣球含量％≤10 ≤10 燃烧性能—不低于A2不低于A2GB 86241.2.2 岩棉板的尺寸偏差应符合表1.2.2的要求。
岩棉外保温施工管理控制要点岩棉外保温施工管理控制是指在岩棉外保温施工过程中，根据工程特点、施工要求和安全环保等方面的要求，制定合理的施工管理控制措施，保证施工质量和安全，防止施工中出现问题和事故的发生。
以下是岩棉外保温施工管理控制的要点：1.施工前准备：在施工前，要进行详细的技术交底，使施工人员明确具体的施工方法和要求。
施工前要检查施工设备和工具的完好性，确保可以正常使用。
另外，还要进行施工场地的安全检查，包括清理现场杂物，排查施工现场的安全隐患。
2.施工材料控制：岩棉外保温施工中，要对施工材料进行严格的控制，确保材料的质量符合要求。
要对所采购的岩棉板进行检验，检查其密度、强度、导热系数等指标是否符合规定。
同时，要保证岩棉板的存放和运输过程中不受损坏，避免影响施工质量。
3.施工现场管理：在施工现场要进行严格的管理，包括施工区域划分、安全防护设施设置等。
施工现场要保持整洁，杂物要放置整齐，确保施工过程中的通道畅通，避免施工人员摔倒或受伤。
同时，还要做好岩棉板的阻燃处理，避免火灾事故的发生。
4.施工工艺控制：在施工过程中要严格按照规范和设计要求来进行施工，不得随意更改施工工艺。
施工人员要操作规范，严格按照施工工艺进行作业，确保每个环节的施工质量。
需要特别注意的是岩棉板的搭接和固定，要保证板材之间的接缝严密，固定可靠。
5.施工品质评定：施工过程中要进行施工品质的评定，包括工序的检查、材料的验收等。
要按照施工规范进行施工质量的评定，确保施工的合格率。
对于存在质量问题的施工，要及时进行整改，避免影响整个工程的质量。
6.安全控制：7.环保控制：在岩棉外保温施工中，要注意环境保护，减少对周围环境的污染和影响。
施工过程中要妥善处理和处置废弃物，确保废弃物的分流和合理利用。
另外，还要合理安排施工工期，减少施工对周围环境的干扰。
8.施工验收：总之，岩棉外保温施工管理控制要点包括施工前准备、施工材料控制、施工现场管理、施工工艺控制、施工品质评定、安全控制、环保控制和施工验收。

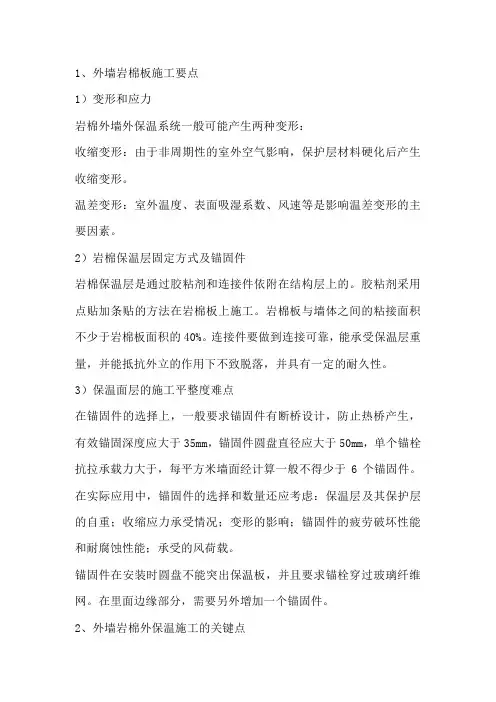

1、外墙岩棉板施工要点1）变形和应力岩棉外墙外保温系统一般可能产生两种变形：收缩变形：由于非周期性的室外空气影响，保护层材料硬化后产生收缩变形。
温差变形：室外温度、表面吸湿系数、风速等是影响温差变形的主要因素。
2）岩棉保温层固定方式及锚固件岩棉保温层是通过胶粘剂和连接件依附在结构层上的。
胶粘剂采用点贴加条贴的方法在岩棉板上施工。
岩棉板与墙体之间的粘接面积不少于岩棉板面积的40%。
连接件要做到连接可靠，能承受保温层重量，并能抵抗外立的作用下不致脱落，并具有一定的耐久性。
3）保温面层的施工平整度难点在锚固件的选择上，一般要求锚固件有断桥设计，防止热桥产生，有效锚固深度应大于35mm，锚固件圆盘直径应大于50mm，单个锚栓抗拉承载力大于，每平方米墙面经计算一般不得少于6个锚固件。
在实际应用中，锚固件的选择和数量还应考虑：保温层及其保护层的自重；收缩应力承受情况；变形的影响；锚固件的疲劳破坏性能和耐腐蚀性能；承受的风荷载。
锚固件在安装时圆盘不能突出保温板，并且要求锚栓穿过玻璃纤维网。
在里面边缘部分，需要另外增加一个锚固件。
2、外墙岩棉外保温施工的关键点岩棉外保温墙体是由功能分明的墙体结构层、保温层、保护层及饰面层四部分组成，做好外保温墙体的主要技术关键是：（1）保温层与结构层以及保温层与保护层的连接方式；（2）防止和消除保护层和饰面层出现裂缝，研究减少保护层应力集中和收缩应力的措施；1）保温层、保护层与结构层的连接方式有：连杆托架、斜连杆托架、长螺杆、粘结剂。
本工程为确保工程施工质量，选用粘接剂+膨胀螺栓方案。
2）保护层与饰面层裂缝的原因与措施为防止和消除保护层和饰面层出现裂缝，就要从减少保护层应力集中和处理好收缩应力方面着手。
（1）保护层和饰面层出现裂缝的原因：a保护层与保温层的粘接强度较低或出现空鼓；b保护层和饰面层收缩变形较大，导致产生裂缝；由于门窗洞口处应力集中，导致保护层和饰面层出现裂缝；（2）针对产生裂缝的原因，采取以下措施：a采用钢丝网或采用钢丝网夹心岩棉板增强层。

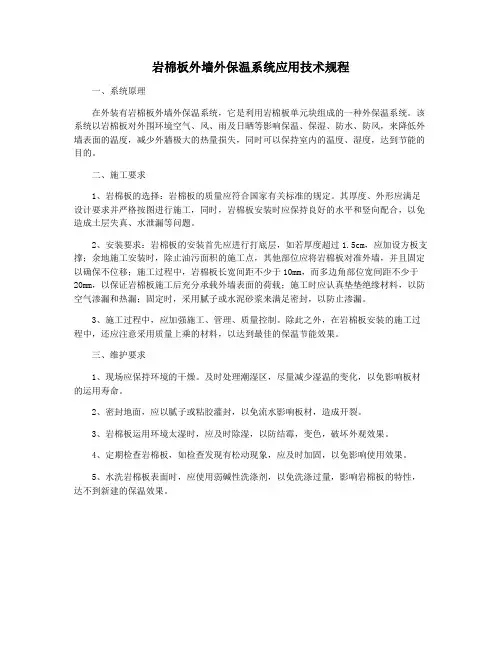

岩棉板外墙外保温系统应用技术规程
一、系统原理
在外装有岩棉板外墙外保温系统，它是利用岩棉板单元块组成的一种外保温系统。
该系统以岩棉板对外围环境空气、风、雨及日晒等影响保温、保湿、防水、防风，来降低外墙表面的温度，减少外牆极大的热量损失，同时可以保持室内的温度、湿度，达到节能的目的。
二、施工要求
1、岩棉板的选择：岩棉板的质量应符合国家有关标准的规定。
其厚度、外形应满足设计要求并严格按图进行施工，同时，岩棉板安装时应保持良好的水平和竖向配合，以免造成土层失真、水泄漏等问题。
2、安装要求：岩棉板的安装首先应进行打底层，如若厚度超过1.5cm，应加设方板支撑；余地施工安装时，除止油污面积的施工点，其他部位应将岩棉板对准外墙，并且固定以确保不位移；施工过程中，岩棉板长宽间距不少于10mm，而多边角部位宽间距不少于20mm，以保证岩棉板施工后充分承载外墙表面的荷载；施工时应认真垫垫绝缘材料，以防空气渗漏和热漏；固定时，采用腻子或水泥砂浆来满足密封，以防止渗漏。
3、施工过程中，应加强施工、管理、质量控制。
除此之外，在岩棉板安装的施工过程中，还应注意采用质量上乘的材料，以达到最佳的保温节能效果。
三、维护要求
1、现场应保持环境的干燥。
及时处理潮湿区，尽量减少湿温的变化，以免影响板材的运用寿命。
2、密封地面，应以腻子或粘胶灌封，以免流水影响板材，造成开裂。
3、岩棉板运用环境太湿时，应及时除湿，以防结霉，变色，破坏外观效果。
4、定期检查岩棉板，如检查发现有松动现象，应及时加固，以免影响使用效果。
5、水洗岩棉板表面时，应使用弱碱性洗涤剂，以免洗涤过量，影响岩棉板的特性，达不到新建的保温效果。
岩棉板外墙外保温系统应用技术要点.. .. .. ..1 系统及材料性能1.1 系统性能要求1.1.1岩棉板外墙外保温系统的性能指标应符合表1.1.1的要求。
.. .. .. ..1.2 组成材料性能1.2.1岩棉板的性能指标应符合表1.2.1的要求。
.. .. .. ..1.2.2 岩棉板的尺寸偏差应符合表1.2.2的要求。
表1.2.2 岩棉板尺寸偏差.. .. .. ..1.2.3 胶粘剂的性能指标应符合表1.2.3的要求。
表1.2.3 胶粘剂性能指标1.2.4抹面胶浆的性能指标应符合表1.2.4的要求。
.. .. .. ..1.2.5 耐碱网格布的性能指标应符合表1.2.5的要求。
1.2.6 热镀锌电焊网性能指标应符合表1.2.6的要求。
.. .. .. ..1.2.7 锚栓主要材料应符合以下的规定，其性能指标应符合表1.2.7的要求。
1塑料钉和塑料膨胀套管应采用原生的聚酰胺（Polyamide 6、Polyamide 6.6）、聚乙烯（Polyethylene）或聚丙烯（Polypropylene）制成，不得使用回收的再生材料；2金属钉和金属膨胀套管应采用不锈钢或经过表面防腐处理的金属制造；3膨胀套管的直径不应小于8mm，塑料圆盘直径不应小于100mm。
表1.2.7 锚栓性能指标.. .. .. .... .. .. ..注：1、普通混凝土基层墙体（A 类）；2、实心砌体基层墙体（B 类），包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝土墙体；3、多孔砖砌体基层墙体（C 类），包括烧结多孔砖、、蒸压灰砂多孔砖砌块墙体；4、空心砌块基层墙体(D 类）,包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体；5、蒸压加气混凝土基层墙体(E 类）；6、锚栓锚入混凝土基层长度应≥25mm ，锚入砌体基层长度应≥50mm ，用在空心砖、多孔砖、空心砌块墙体时应采用带有回拧打结机构的锚栓。
1.2.8 弹性底涂的性能指标应符合表1.2.7的要求。
表1.2.8 弹性底涂性能指标1.2.9 饰面采用的柔性腻子应与外保温系统组成材料相容，其性能指标应符合表1.2.9的要求。
1.2.10 采用的饰面涂料应与岩棉板外保温系统组成材料相容，其抗裂性能指标应符合表1.2.9的要求。
表1.2.10 外墙外保温饰面涂料抗裂性能指标.. .. .. ..1.2.11系统中采用的附件，包括密封膏、密封条、盖口条、防腐专用托架和护角应符合相应产品标准的要求。
1.3 包装与贮运1.3.1 材料与配件的包装应符合下列要求：1岩棉板应采用防水防潮的塑料薄膜包装，并在密封后用包装带捆扎。
2胶粘剂、抹面胶浆干混料应采用防潮纸袋或专用包装袋包装，并予密封。
3耐碱网格布应整齐地卷在硬质纸管上，不得有折叠和不均匀现象，并用防水防潮塑料袋包装；并应垂直立置堆放且不宜叠置。
4 锚固件及配件应用纸盒或纸箱包装。
5液剂产品应用塑料桶或铁桶盛装并注意密封。
6包装袋上应标明产品名称、型号与数量、标准编号与商标、生产日期与质量保证期、生产企业名称与地址栏；对胶粘剂、抹面胶浆等干混料尚应在包装袋上注明在现场搅拌的加水量。
1.3.2 材料在运输、贮存过程中应防潮、防雨，包装袋不得破损；并存放在干燥、通风的室。
1.3.3 胶粘剂和抹面胶浆干粉砂浆料，在有密封防潮包装且置于干燥环境的货架上，自生产之日起，按照供应商提供的贮存期.. .. .. ..说明贮存，超过有效贮存期的产品不得使用。
严禁已结硬块的干粉砂浆料加水搅拌后再使用。
.. .. .. ..2 设计2.1 一般规定2.1.1岩棉板外墙外保温工程设计时，不得更改系统构造和组成材料。
2.1.2 采用岩棉板外墙外保温系统的建筑外墙传热系数、热惰性指标等热工参数，应符合现行国家节能设计标准要求。
设计时应计算各朝向建筑外墙平均传热系数，外墙平均传热系数按面积加权法进行计算。
2.1.3 岩棉板的厚度应经热工计算确定，计算时导热系数、蓄热系数及其修正系数应按表2.1.3取值，同时应考虑锚栓、托架、连接件等热桥的影响。
2.1.4岩棉板外墙外保温系统应包覆女儿墙、封闭阳台、外门窗框外侧四周及外挑构件等热桥部位。
装饰缝、门窗四角和阴阳角等处应设置局部增强网。
2.1.5 岩棉板外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有设计详图。
水平或倾斜的外挑部位以及延伸至地面以下的部位应做防水处理。
岩棉板.. .. .. ..外墙外保温系统不应安装设备和管道。
2.1.6 勒脚、门窗洞口、凸窗、系统变形缝、结构变形缝、挑檐、雨蓬、空调机搁板、女儿墙等部位应有节点构造详图。
2.2 抗风荷载设计2.2.1 涂料饰面岩棉板保温系统设计时应进行抗风荷载计算，风荷载的计算应按照《建筑结构荷载规》GB 50009的规定进行；系统抗风荷载应仅按锚栓抗风压承载力设计计算取值作为计算依据，不考虑岩棉板与基层墙体的粘结力。
风荷载设计值取风荷载标准值。
2.2.2 应根据抗风荷载计算确定锚栓的数量，单个锚栓抗风压承载力设计计算值应按表2.2.2取值。
单个锚固件的抗拉承载力设计值取锚固件的抗拉承载力标准值乘以0.5。
表2.2.2 单个锚栓抗风压承载力设计计算值2.2.3 封闭式幕墙饰面岩棉板外墙外保温系统可不进行抗风荷载的计算，但锚栓数量不应少于6个/㎡；开放式幕墙饰面岩棉板外墙外保温系统锚栓数量确定方式同岩棉板涂料饰面系统。
2.2.4 风荷载标准值的计算应按式2.2.4进行，相关系数取值执行现行国家标准《建筑结构荷载规》GB 50009的规定：.. .. .. ..ωk＝βgzμsμzω0（式2.2.4）式中：ωK——风荷载标准值(kN/m2);βgz---阵风系数；μs——局部风压体型系数，墙面取－1，阳角取－1.8；μz——风压高度变化系数，应根据地面粗糙度类别和建筑总高度确定；ω0——基本风压(kN/m2)，应按照《建筑结构荷载规》GB50009附录D.4中附表D.4给出的50年一遇的风压采用，但不得小于0.35kN/m2。
对于高层建筑，以及对风荷载比较敏感的其他结构，基本风压应适当提高。
.. .. .. ..2.3 系统构造设计2.3.1 涂料饰面岩棉板保温系统由粘结层、岩棉板保温层、增强防护层（抹面层、增强网）、锚固件、饰面层构成，基本构造见图2.3.1-1，幕墙饰面岩棉板保温系统由粘结层、岩棉板保温层、增强防护层（抹面层、增强网）、锚固件构成，基本构造见图2.3.1-2。
1—基层墙体；2—找平层、粘结层；3—岩棉保温板；4—抗裂面层（铺300级和160级双层耐碱网格布）；5—锚栓；6—涂料饰面层。
图2.2.1-1 涂料饰面岩棉板外墙外保温系统基本构造示意图.. .. .. ... .. . .. .. .. ..1--基层墙体； 2—找平层、粘结层；3—岩棉保温板；4—外饰面层(幕墙板)；5—钢龙骨；6—锚栓；7—抗裂面层（铺160级耐碱网格布） 图2.3.1-2 幕墙饰面岩棉板外墙外保温系统基本构造示意图2.3.2 采用岩棉板外墙外保温系统的基层墙体，应符合下列要求：1 基层墙体的外侧应有找平层；找平层平整度应不大于4mm ；2 蒸压加气混凝土砌块、混凝土小型空心砌块、混凝土墙体、灰砂砖和蒸压粉煤灰砖等非烧结类墙材的基层墙体，应采用专用界面砂浆处理后，再做找平层。
2.3.3 岩棉板与基层墙体应采用粘结和机械锚固结合的方式，岩棉板与基层应满粘。
2.3.4 勒脚部位、外挑空调机搁板、雨篷等易积水的部位，外保温构造应符合以下规定：1 外保温系统底部第一排岩棉板的下侧板端与散水间600mm 高围，应采用防水性能好的保温材料进行保温处理，并在其底部第一排岩棉板的板端下侧设置一道防腐专用托架，托架采用热镀锌锚栓固定，锚栓间距不大于500mm ；外保温系统与室外地面散水间应预留不小于20mm 的缝隙，缝隙采用建筑耐候密封胶封堵，背衬聚乙烯泡沫棒。
见图2.3.4。
2 距外挑空调机搁板、雨篷等水平板面和侧面方向300mm围的墙面应采用防水性能好的保温材料。
图2.3.4 勒脚部位保温系统构造做法示意图1—基层墙体；2—找平层、粘结层；3—锚栓;4—岩棉保温板；5—抗裂面砂浆层； 6—增强网；7—外饰面层；8—其它防水性能好的保温材料；9—增强网翻包；10—聚乙烯塑料棒；11—密封胶；12—散水；13—防腐专用托架及锚栓；14—密封胶。
2.3.5外门窗框外侧面四周外保温构造应符合以下规定：1应采用防水、防火性能好的保温材料进行保温处理，保温层厚度不应小于20mm；保温层与外门窗框外侧间应预留6mm～10mm缝隙，缝隙嵌填耐候防水密封胶，背衬聚乙烯泡沫棒；门窗洞口阳角部位应在抗裂面层设专用塑料护角条；门窗洞口上沿应设置滴水槽。
见图2.3.5。
2凸窗非透明部位外侧面应采用防水、防.. .. .. ..火性能好的保温材料。
凸窗板底部应设置与墙面数量相同的锚栓，锚栓锚入底板混凝土深度不小于25mm。
a 窗户有附框b 窗户无附框1—基层墙体；2—找平层、粘结层；3—岩棉保温板；4—抹面砂浆层；5—外饰面层；6—.. .. .. ..增强网；7—其它不燃保温材料；8—增强网翻包；9—聚乙烯棒及密封胶；10—锚栓;11—窗户的附框图2.3.5 建筑门窗细部构造示意图2.3.6涂料饰面岩棉板保温系统女儿墙部位应采用保温层全包覆做法，女儿墙顶面和侧面应采用防水、防火性能好的保温材料，女儿墙顶面宜设金属盖板，或采取其它防止雨水渗入保温层的措施。
2.3.7 外墙装饰线条应采用其他防水、防火性能好的保温材料。
2.3.8 结构变形缝处应填充聚苯板或岩棉毡条，填塞深度应大于缝宽的3倍，其底部应设置经防腐处理的防腐专用托架；变形缝盖缝板宜采用经防腐处理的金属板。
2.3.9 涂料饰面岩棉板保温系统每两层应设一道经防腐处理的金属托架，当使用高度超过60m 时宜每层设置；金属托架采用膨胀锚栓固定于基层墙体，锚栓间距不大于500mm。
2.3.10 涂料饰面岩棉板保温系统每两层应设一道水平系统变形缝，竖向每6m左右应设一道竖向系统变形缝，遇墙面有转折、凹凸变化时可不设。
变形缝宽不大于20mm，缝应嵌填聚乙烯泡沫棒，并采用耐候防水密封胶封缝防水。
遇有水平托架处，系统变形缝可结合托架设置。
.. .. .. ..2.3.11 岩棉板外墙外保温系统抗裂面层应满足下列要求：1涂料饰面岩棉板保温系统抗裂面层铺160级和300级双层耐碱网格布加强；幕墙饰面岩棉板保温系统抗裂面层铺单层160级耐碱网格布加强。
2涂料饰面岩棉板保温系统外墙阳角及门窗洞口阳角部位应在抗裂面层中双层耐碱网格布的侧设置塑料护角条，外墙阳角塑料护角条两边应带有耐碱网格布，耐碱网格布应与抗裂面层中的耐碱网格布搭接，搭接宽度不应小于200mm。
