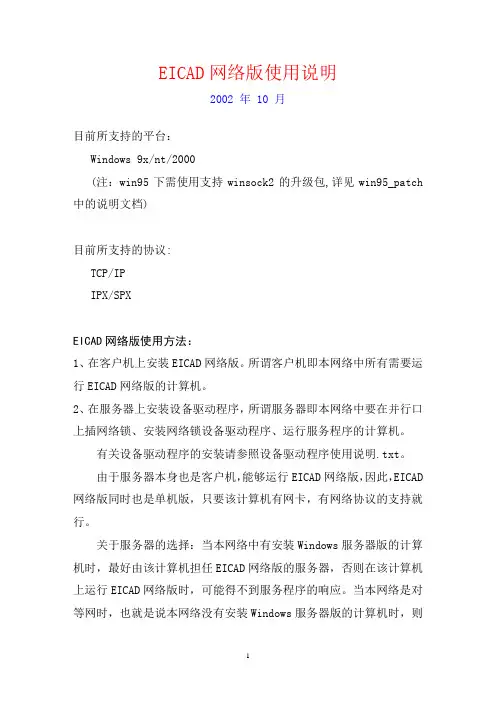

EICAD网络版使用说明
2002 年 10 月
目前所支持的平台:
Windows 9x/nt/2000
(注:win95下需使用支持winsock2的升级包,详见win95_patch 中的说明文档)
目前所支持的协议:
TCP/IP
IPX/SPX
EICAD网络版使用方法:
1、在客户机上安装EICAD网络版。所谓客户机即本网络中所有需要运行EICAD网络版的计算机。
2、在服务器上安装设备驱动程序,所谓服务器即本网络中要在并行口上插网络锁、安装网络锁设备驱动程序、运行服务程序的计算机。
有关设备驱动程序的安装请参照设备驱动程序使用说明.txt。
由于服务器本身也是客户机,能够运行EICAD网络版,因此,EICAD 网络版同时也是单机版,只要该计算机有网卡,有网络协议的支持就行。
关于服务器的选择:当本网络中有安装Windows服务器版的计算机时,最好由该计算机担任EICAD网络版的服务器,否则在该计算机上运行EICAD网络版时,可能得不到服务程序的响应。当本网络是对等网时,也就是说本网络没有安装Windows服务器版的计算机时,则
选择任一台运行速度较快、资源占用较少的计算机担任服务器,这样可以减少客户机的等待时间。详细情况见:设备驱动程序使用说明.txt。
3、在服务器上运行服务程序S3NETSVR_Eicad.exe,详细情况见:服务程序使用说明.txt。
关于服务程序的使用和调试:
运行服务程序S3NETSVR_Eicad.exe并把它最大化,点击下拉菜单:文件\设置,就会弹出设置工作参数对话框:
其中:
服务名必须为EICAD网络版;
服务端口取值范围为1000-32767,一般取100的整倍数,默认值为8000。所谓服务端口,就是服务程序向客户机发送信息的通信端口。当本服务程序的服务端口和计算机冲突时(运行服务程序时会显示警告信息),用户可以调整服务端口值,直到不冲突为止。服务端口值调整后,所有客户机必须运行客户工具CliTools_Eicad.exe,同时调整客户机的广播端口,详细情况见下面介绍。
默认超时一般设为0,此时服务程序不作超时检查,否则某台客户机在规定的超时时间内没有与服务器进行通信,服务器将自动收回该客户机的授权,重新分配给其他用户使用。
每个客户机应只分配一个授权(即共享授权),这样服务程序只为同一台机器上运行的受保护的应用程序的多个副本分配同一个授权,否则同一台机器就可能占有多个授权。
一般情况下,两种通信协议应同时选上。
点确定按钮,服务程序会自动保存配置文件Sense3NS.ini,供以后使用。
4、启动AutoCAD,并在客户机运行EICAD网络版程序。
5、如果客户机上的设置与系统默认值不同,出现搜索等待时间长或搜索不到服务程序的情况,在客户机上运行客户工具CliTools_Eicad.e xe以调整通讯协议的设置。运行客户工具CliTools_Eicad.exe,会弹出网络锁设置工具对话框:
其中:
服务名为EICAD网络版,绝对不能改动。
协议顺序一定要符合本客户机的实际情况,一般情况下,TCP/IP 协议在前,IPX/SPX协议在后,这也是系统默认值。但如果系统只用一种协议,那么该协议一定要放在前面,否则系统搜索速度要受到很大的影响。改变协议顺序的方法是,先将两种协议都选择取消使用,然后把优先的协议先选择使用,再选择使用另一种协议。
TCP/IP协议和IPX/SPX协议的设置,一般选择自动搜索服务器即可。
广播端口取值范围为1000-32767,一般取100的整倍数,默认值为7900,所谓广播端口,就是客户机向服务程序发送信息的通信端口。广播端口的取值必须比服务程序的服务端口取值小100,一定要仔细检查。如果服务程序的服务端口该为7000,那么广播端口应调整为6900。
因为自动搜索服务器的方式效率比较低,因此当网络内计算数量比较多,或者需要跨网关运行EICAD网络版时,程序反应会很慢,甚至运行失败。此时,选择指定服务器地址方式可以使问题迎刃而解,此时IP地址应是服务器的IP地址,服务端口必须和服务器上的网络版服务程序的服务端口相一致。
详细情况见:客户工具使用说明.txt。
6、EICAD网络版平、纵、横模块在启动AutoCAD时自动装载并申请使用授权,如装载成功有相应信息。如果用户不想使用EICAD程序自动加载,请将AutoCAD目录下的acad.rx文件名改掉即可。
目录列表(folder name:Sense3Net):
NetServer ------ 服务端程序子目录
S3NETSRV.exe ------ 服务程序
服务程序使用说明.txt ------ 说明文件
NetClient ------ 客户端程序子目录
CliTools.exe ------ 客户端工具程序
客户工具使用说明.txt ------ 说明文件
Drv_Reg ------ 网络锁驱动及注册程序子目录
S3netreg.exe ------ 网络锁驱动注册程序(成功时无提示信息)
(使用说明详见Drv_Reg目录下的readme.txt)
S3netregshow.exe ------ 带成功提示信息的注册程序
S3NETCLI.dll ------ 网络锁所需的驱动程序
Sense3.sys ------ 网络锁所需的虚拟设备驱动程序(用于WinNT_2000)
Sense3.vxd ------ 网络锁所需的虚拟设备驱动程序(用于Win9x)
*.bat ------ 封装S3netreg.exe命令行参数的批处理文件(Install.bat=S3netreg.exe /i
UnInstall.bat=S3netreg.exe /u
RegOnly.bat=S3netreg.exe /r
CopyOnly.bat=S3netreg.exe /c)
设备驱动程序使用说明.txt ------ 说明文件
