高铁列车牵引动力需求

高速铁路动车组简介(一)牵引动力及牵引方式比选1、高速列车应采用电力牵引内燃牵引和电力牵引两种牵引种类列车速度从100km/h增加到300km/h时，运行阻力约增加5倍，此时牵引列车的总功率则为100km/h时的15倍电力牵引更适宜高速列车的牵引内燃牵引是很难实现的主要原因如下：（1）目前我国功率最大的DF8内燃机车标称功率为2720kw，柴油-发电机组总重为30.87t，柴油机组平均每千瓦功率金属消耗量为11.35kg/kw。

而电力机车以 SS3为例，机车功率为4320kw，主变压器重12.4t，平均每千瓦功率金属消耗量为 2.87kg/kw。

因此牵引动力装置在轴重和轴数维持一样的条件下，电力牵引可实现更大的牵引功率。

（2）内燃牵引若实现高速牵引则必须提高柴油机功率，必然会增加柴油发电机组及辅助系统重量，最终会导致机车轴重或轴数增加。

轴重的增加对高速列车的运行是极其有害的，它增大了轮对对钢轨的冲击力，易导致钢轨的折断，并增加了轨道线路的养护维修工作量和维修费用。

若为了维持轴重不增加而增加轴数，如采用C0-C0式转向架或B0-B0-B0式转向架，或组合式机车，使转向架复杂，不利于机车的高速运行。

（3）大功率柴油机的噪音及排放的废气对环境造成严重的污染，影响旅行的舒适度，同时由于机车燃料油的储备有限，列车不能长距离行驶，需换挂机车或在站上补充燃料及水，增加了列车辅助作业时间。

电力牵引由于牵引功率的增加，对列车的质量影响很小，易实现大功率牵引，所以高速列车最佳的牵引方式为电力牵引。

2、高速铁路宜采用动车组目前我国铁路基本上采用机车牵引旅客列车的输送方式，机车和旅客列车分别整备，机车在车站联挂列车后出行,机车只在规定的交路范围内运行。

这种运行方式有以下缺点：（1）机车按规定交路行驶，中途须换挂机车，辅助作业时间延长，从而使旅行时间延长。

而动车组本身在运行中不需更换牵引动力，有效地压缩了运行时间。

（2）列车出入始发（终到）站时通过车站咽喉区每开行一对旅客列车，则占用咽喉次数达6次，造成咽喉区能力紧张。

高铁列车牵引动力需求

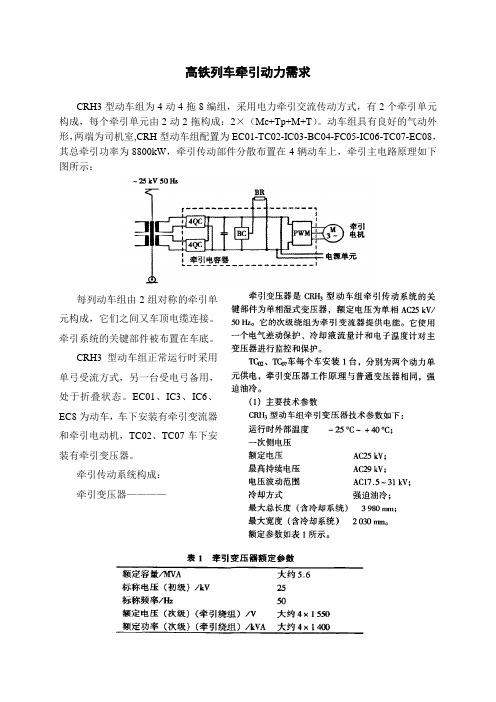

CRH3型动车组为4动4拖8编组，采用电力牵引交流传动方式，有2个牵引单元构成，每个牵引单元由2动2拖构成：2×（Mc+Tp+M+T）。

动车组具有良好的气动外形，两端为司机室,CRH型动车组配置为EC01-TC02-IC03-BC04-FC05-IC06-TC07-EC08，其总牵引功率为8800kW，牵引传动部件分散布置在4辆动车上，牵引主电路原理如下图所示：
每列动车组由2组对称的牵引单
元构成，它们之间又车顶电缆连接。

牵引系统的关键部件被布置在车底。

CRH3型动车组正常运行时采用
单弓受流方式，另一台受电弓备用，
处于折叠状态。

EC01、IC3、IC6、
EC8为动车，车下安装有牵引变流器
和牵引电动机，TC02、TC07车下安
装有牵引变压器。

牵引传动系统构成：
牵引变压器————
牵引变流器：技术参数如表2所示。

牵引电动机：每个牵引变流器驱动4台牵引电动机。

电动机并联，整列动车组16台牵引电动机。

牵引电动机型号1TB2019，额度功率562kW，额度电流145A，额度转速4100rpm，最高转速5900rpm。

牵引系统的控制：。

高铁列车的车辆动力学分析与优化随着科技的不断进步和人们对出行速度的需求日益增加，高铁列车作为一种高速、高效、安全的交通工具，得到了广泛的应用和发展。

对于高铁列车的车辆动力学分析与优化，不仅关乎列车运行的安全性、稳定性和舒适性，还直接影响列车的牵引力、能耗以及作业效率。

本文将对高铁列车的车辆动力学进行分析与优化探讨。

首先，对高铁列车的车辆动力学进行全面的分析是优化的前提和基础。

车辆动力学是指列车在运行过程中受到的力学和动力因素的综合作用。

首先需要考虑列车的牵引力，它是列车运行所受的牵引力与阻力之差。

牵引力的大小与列车的重量、车辆轴数、轮轴动力、轮轴摩擦系数等因素有关。

优化牵引力可以提高列车的运行速度和加速度，降低能耗和运行成本。

其次，阻力是列车运行时需要克服的外力，主要包括空气阻力、摩擦阻力和坡度阻力等。

优化阻力将有助于减少列车的能耗和减轻机车及零部件的磨损，提高列车的运行效率和寿命。

其次，高铁列车的车辆动力学优化需要考虑列车的运行稳定性。

列车在高速运行时，可能面临涡流、气动力和轨道不平衡等因素的影响，从而导致列车产生横向或纵向的振动和不稳定性。

为了提高列车的运行稳定性，采取合理的动力学控制策略是必要的。

列车的悬挂系统、操纵系统以及转向架等关键部件需要进行科学的设计和优化，以保证列车在高速运行时的稳定性和安全性。

此外，高铁列车的舒适性也是车辆动力学优化的重要方面。

由于列车的高速和高加速度特点，乘客在列车行驶过程中可能会感受到颠簸、震动、噪音等不舒适的因素。

为了提高乘客的舒适性体验，需要优化列车的悬挂系统、减振装置和车体结构等。

同时，也可以采取降低车辆噪音的措施，如隔音材料的使用和噪音源的控制，以提供更好的乘坐环境和乘客体验。

最后，高铁列车的车辆动力学优化还需要考虑节能减排和可持续发展的要求。

随着环保意识的提高和能源资源的日益紧缺，高铁列车的能源消耗和环境影响也引起了人们的关注。

为了减少能源消耗，可以通过优化列车的轴重分配、降低空气阻力、改善能耗效率等方式来实现。

高铁列车牵引系统的设计与性能分析第一章：引言高铁列车是现代化交通工具中的一种，其快速、便捷、舒适、安全的特征得到了广泛的认可和追捧。

高铁列车的运行离不开高效稳定的牵引系统。

本文将对高铁列车牵引系统的设计与性能进行分析和探讨。

第二章：高铁列车牵引系统的设计高铁列车牵引系统主要由电机、制动器、转向架等组成。

其设计的重点是满足高速高质量运行的需求，具体表现为以下几方面：2.1 选用合适的电机电机是牵引系统的核心部件之一，必须选用适合高速高质量运行的电机类型。

目前，高铁列车牵引系统中常用的电机类型为同步电机和异步电机。

同步电机具有高效、高功率密度的优点，但对转矩的控制需要精细调节，相对复杂。

而异步电机则具有结构简单、控制方便等优点，但功率密度不如同步电机高。

因此，在设计中需要根据实际情况选择合适的电机类型。

2.2 设计合理的转向架转向架是高铁列车牵引系统的一个重要组成部分，其设计应考虑车速、车重等因素，以保证列车的稳定性和安全性。

转向架的结构应具有强大的承载能力和耐久性，以满足高铁列车高速行驶的需求。

2.3 选择可靠的制动器制动器是保证高铁列车行驶安全的必要组成部分。

在设计中应选择可靠的制动器。

目前常用的制动器类型有电阻制动器、回馈制动器、电液制动器和气压制动器。

其中，电液制动器和气压制动器具有制动力矩大、反应时间短等优点，因此在高铁列车牵引系统中被广泛应用。

第三章：高铁列车牵引系统的性能分析高铁列车牵引系统往往需要在高速高负载的情况下运行，因此对其性能的分析和评估显得尤为重要。

以下为高铁列车牵引系统常见的性能参数：3.1 加速度高铁列车牵引系统的加速度应满足列车起步、定速以及加速减速的需要。

其大小与电机的输出功率、转矩和制动器的制动力矩有关。

3.2 最高运行速度高铁列车牵引系统的最高运行速度直接影响列车的运行效率。

其大小与电机的额定转速、车轮的直径、轨道的曲率半径以及空气阻力等有关。

3.3 低速性能高铁列车牵引系统的低速性能影响列车起步和减速的效率。

高铁动力原理
高铁是一种使用电力驱动的高速列车，其动力来源于电力系统。

高铁动力原理主要包括以下几个方面：
1. 电力供应：高铁需要大量的电力来驱动列车运行。

电力供应系统通过高铁专用的供电系统将电能传输到列车上。

供电系统包括供电站、供电线路和供电设备等部分。

2. 电动机驱动：高铁列车采用电动机作为动力源。

电动机通常使用交流异步电机，通过电能转换成机械能，驱动列车前进。

电动机的转动通过传动装置直接传递到车轮上，使得列车运行。

3. 控制系统：高铁的动力和速度需要进行精确的控制。

控制系统通过变频器、传感器等电子设备实现对电动机的调速控制，保证列车平稳、安全的运行。

4. 制动系统：高铁的制动系统采用电力制动和气动制动相结合的方式。

电力制动通过逆变器将列车动能转化为电能，通过发电机将电能回馈到电网中，实现列车的制动。

气动制动则通过利用列车运行时的空气阻力产生制动力，对列车进行制动。

总之，高铁动力系统主要依赖于电能的供应和转换，通过电动机驱动列车运行，并通过控制系统实现精确的运行控制，同时采用电力制动和气动制动保证列车的制动安全。

高铁列车牵引系统的设计与优化随着科技的不断发展和人们对高速出行需求的增加，高铁列车成为了现代交通运输领域的重要组成部分。

而其中的牵引系统，则是确保高铁列车行驶正常、高效的关键要素之一。

本文将探讨高铁列车牵引系统的设计与优化，力求为高铁运营的发展提供一定的指导和思路。

一、牵引系统的类型及特点高铁列车的牵引系统分为传统的机械式牵引系统和现代电力式牵引系统两种类型。

机械式牵引系统采用内燃机或柴油发动机作为动力源，通过传动装置与轮轴相连，实现列车的牵引和推动。

电力式牵引系统则主要依靠电能转化为动力，通过电机驱动轮轴旋转，从而推动列车前进。

机械式牵引系统相对简单实用，但存在燃料消耗高、污染大等问题。

而电力式牵引系统具有环保、高效等优点，逐渐成为了高铁列车牵引系统的主流选择。

电力式牵引系统随着科技的进步和创新的不断推动，不断减小了体积、提高了效率，并逐渐实现了全电力驱动。

二、牵引系统的设计要点1. 动力适应性：高铁列车牵引系统的设计必须充分考虑列车在不同速度、负载和环境条件下的动力需求。

牵引系统应具有良好的动力适应性，以保证在各种运行条件下能够提供稳定、高效的动力输出。

2. 能量回收：高铁列车在制动过程中产生的能量大部分以热能的形式散失。

为了提高能源利用效率，牵引系统需要具备能量回收功能，将制动过程中产生的能量储存起来，用于供给列车运行过程中的动力需求。

3. 安全性与可靠性：高铁列车运行速度高，对其牵引系统的安全性和可靠性要求极高。

牵引系统的设计应充分考虑各种运行异常情况，确保列车在发生故障时能够及时切换到备用系统，保证列车安全平稳停车，减少事故发生的可能性。

4. 操控性与人机交互：高铁列车的操控性与人机交互系统也是牵引系统设计中的重要方面。

操控系统应该简洁、直观，方便驾驶员操作和监控，并能及时反馈列车的运行状态和问题，提供准确的信息支持，确保高铁列车的安全高效运行。

三、牵引系统的优化措施1. 轻量化设计：通过采用新材料、新工艺和优化设计等手段，减轻牵引系统的自重，提高列车的牵引功率重量比。

高速列车运行原理高速列车指的是时速超过每小时200公里的铁路客运列车，它采用先进的技术和设计，能够提供更快的运行速度和更高的运行效率。

高速列车的运行原理主要涉及到以下几个方面：轨道、牵引力、动力系统以及空气动力学。

一、轨道系统高速列车采用的轨道系统是关键的基础设施，它必须能够承受高速列车快速行驶带来的巨大压力和冲击力。

轨道系统包括轨道、轨枕、轨道板、螺栓等组成，这些部件的设计和安装必须精确到位，以保证列车在高速行驶时的稳定性和安全性。

二、牵引力高速列车的牵引力是保证列车能够快速启动、加速和保持稳定高速行驶的重要因素。

牵引力通过车辆的动力系统传递给轮轴，推动列车前进。

高速列车的牵引力通常来自于电力驱动，电力通过集电装置供给给列车，再通过牵引电动机转化为牵引力。

三、动力系统高速列车的动力系统是实现列车高速行驶的核心部分。

动力系统一般由电力和传动系统组成。

动力通过电力系统供给到传动系统，然后传动系统将电能转化为动能，推动列车前进。

传动系统可以采用内燃机、电动机、气动发动机等不同形式，但无论采用何种方式，必须满足高速列车的加速度和速度需求。

四、空气动力学空气动力学是研究空气对物体运动的影响的学科，对于高速列车来说，空气动力学是影响列车运行效率和安全性的重要因素。

列车在高速行驶时会遇到空气阻力、气流的速度分布以及气动特性等问题。

设计高速列车时，必须考虑这些因素，采取相应的措施减小阻力，提高列车的空气动力学性能。

综上所述，高速列车的运行原理包括轨道系统、牵引力、动力系统以及空气动力学，这些因素协同作用，使得高速列车能够实现快速高效的运行。

随着科技的不断进步和创新，高速列车的运行原理将继续得到改进和优化，为人们提供更加便捷和舒适的出行方式。

高速铁路道岔的列车牵引系统与动力技术研究随着交通需求的增长和科技的发展，高速铁路在现代化交通网络中扮演了至关重要的角色。

而高速铁路道岔作为高速铁路线路中的关键部件之一，承担着将列车引导到不同轨道的功能。

为了确保高速列车在道岔处平稳、安全地运行，对其列车牵引系统和动力技术进行深入研究是至关重要的。

高速铁路道岔的列车牵引系统是指将电力传输到列车，并控制列车在道岔处的行进的一套技术和装置。

首先，列车牵引系统需要具备高效的动力输出能力，以确保列车能够快速、平稳地通过道岔。

随着高速列车速度的提升，对动力系统的要求也越来越高。

传统的燃油机车逐渐被电力机车所取代，电力机车以其高效节能、低排放等优势成为高速铁路列车的首选。

列车牵引系统的动力部分通常由电力机车或电力车组组成，其采用了大功率的电机或牵引逆变器等设备来驱动列车。

其次，在高速铁路道岔的运行过程中，为了确保列车准确进入预定轨道，牵引系统必须与信号系统相连，采取相应的控制措施。

牵引系统需要准确识别轨道信号，根据信号进行牵引力的调节，以保证列车能够按照要求在道岔处切换方向或进入特定的轨道。

这就要求牵引系统具备高精度的自动控制能力，并能实现与信号系统的信息交互。

在高速铁路道岔的列车牵引系统研究中，还需要考虑防止列车过冲与减震措施。

高速列车在通过道岔时，由于转向的变化和速度的变化，会产生较大的冲击和震动，对道岔和列车本身造成一定的损伤和不适。

为了减小这种冲击和震动，牵引系统需要考虑采用分段控制技术，使列车的速度平缓地变化，并通过减震装置来缓解列车通过道岔时的振动。

此外，为了确保高速铁路道岔的列车牵引系统和动力技术的可靠性和安全性，还需要进行系统的监控和故障诊断。

列车牵引系统应该能够实时监测电压、电流、温度等关键参数，对异常情况进行故障诊断，并实施安全防护措施。

对于高速列车而言，一旦发生牵引系统故障，不仅会影响列车的正常运行，还可能对乘客和列车带来安全隐患。

综上所述，高速铁路道岔的列车牵引系统与动力技术的研究对于高速铁路的安全运营和发展至关重要。

高铁列车动力性能分析与优化研究一、引言高铁列车作为现代交通运输的重要组成部分，以其速度快、安全可靠等特点备受人们关注。

而高铁列车的动力性能对整个运行过程有着重要影响。

本文将对高铁列车的动力性能进行分析与优化研究，探讨如何提升高铁列车的运行效率和舒适性。

二、高铁列车动力系统概述高铁列车的动力系统是其运行的核心。

目前，高铁列车主要采用电力驱动方式，即由电动机提供动力，通过牵引变流器将电能转化为机械能，驱动车轮转动。

而动力系统的性能则包括功率、转速、扭矩等参数的大小与稳定性。

三、动力性能分析1.功率分析功率是衡量动力系统性能的重要指标之一。

高铁列车的功率需求与其运行速度和负载密切相关。

在高速运行过程中，高铁列车需要更大的功率来克服风阻和摩擦力。

而在起步和加速过程中，高铁列车需要更高的功率来满足较大的牵引需求。

因此，对高铁列车的功率进行准确的分析和优化非常重要。

2.转速分析高铁列车的转速决定了车轮的转动速度和牵引力的大小。

在高铁列车的设计和运行中，转速不仅受到动力系统的限制，还受到轮轨之间的摩擦力、轮轨几何形状等因素的影响。

通过对高铁列车的转速进行分析，可以优化动力系统的布置和传动装置的参数，提高列车的牵引力和运行效率。

3.扭矩分析扭矩是指动力系统提供的转矩大小。

在高铁列车的设计和运行中，扭矩的大小影响着加速度、牵引力和能量消耗等因素。

通过对高铁列车的扭矩进行分析，可以优化动力系统的参数配置，提高列车的加速性能和运行效率。

四、动力性能优化研究1.使用高效电动机高效电动机是提升高铁列车动力性能的重要手段之一。

传统的直流电动机存在效率低、体积大、噪音大等问题。

而采用新型的无刷直流电机或交流电机能够大幅提高功率密度和效率，降低噪音和能量损耗，从而提升高铁列车的动力性能。

2.优化传动系统传动系统是实现动力输出的重要环节。

通过优化传动装置的设计、选择合适的齿轮比和轴数，可以提高高铁列车的传动效率和传动比例，从而降低能量损耗和噪音。

高铁列车车辆动力性能分析与改进高铁列车作为现代交通运输的主要方式之一，具有速度快、安全性高的特点，已成为人们出行的首选。

然而，在高铁列车运行过程中，车辆动力性能是一个至关重要的问题，直接影响着列车的运行效率和乘客的舒适感受。

因此，对高铁列车车辆动力性能进行分析与改进，具有重要的意义。

首先，我们来分析高铁列车的动力系统。

高铁列车的动力来源主要分为两种：电力和内燃机。

电力动力系统通过电路传输电能，驱动电机带动轮轴转动，实现列车的牵引。

这种动力系统具有环保、高效的特点，但需要大规模的电力供应设施，对线路电压有较高要求。

内燃机动力系统则是通过燃料的燃烧产生动力，提供给机车的发动机，再由传动装置传递给轮轴，实现列车的运行。

这种动力系统相对简单，且适用范围广，但对燃料消耗和排放有一定要求。

接下来，我们来讨论高铁列车车辆动力性能的具体指标。

动力性能的评价指标有很多，最常见的有牵引力、加速度和速度等。

牵引力是指列车在运行过程中向前推动的力，它决定了列车的起动能力和爬坡能力。

加速度是指列车在单位时间内的速度变化量，它影响了列车的起步时间和行驶速度。

速度是列车单位时间内行驶距离的多少，它是衡量列车运行效率的重要指标。

除此之外，还有一些衡量列车行驶稳定性和安全性的指标，如制动距离和侧风稳定性等。

在分析了高铁列车的动力系统和性能指标后，我们可以进一步讨论如何改进高铁列车的车辆动力性能。

首先，应优化动力系统设计。

针对电力动力系统，可以通过提高电机功率和效率来增加牵引力，提高列车的爬坡能力；针对内燃机动力系统，可以改进发动机燃烧方式和优化传动装置，提高能量转化效率和传动效率。

其次，应关注列车的轻量化设计。

减轻车辆的自重可以降低列车的阻力，提高加速度和速度。

可以采用轻量化材料来替代传统材料，如使用碳纤维增强复合材料替代钢铁材料，同时还可以减少列车运行过程中的能量损耗。

另外，合理规划线路和站点布局也能对列车的动力性能有所帮助。

揭秘高铁列车是如何驱动的现在我国的铁路运输业发展迅速，很多人出行都会选择乘坐火车。

高铁速度如此快，到底是怎样供电驱动的？”一起来看看吧！一、高铁列车的动力来源是交流电还是直流电？各国高铁基本采用交流电作为高铁列车的牵引网络的电流制式。

二、高速列车如何获取电能作为动力？从电路角度来看，高铁采取AT（自耦变压器）供电方式。

高铁能够跑起来，依靠的是牵引供电系统给高速列车提供电力。

牵引供电为电力系统的一级负荷，但德国是例外，德国高铁电网有独立于德国国家电网。

因此，高铁牵引供电系统包括架空接触网、牵引变电所、回流回路。

如图所示：电力系统与牵引供电系统一句话简述就是：牵引变电所给架空接触线提供电能，高速列车将架空接触线的电能取回车内，驱动变频电机使列车运转。

下面分三点详细解释这三个分句。

1牵引变电所牵引变电所为架空接触网提供电能。

▲典型的架空接触网列车经过两个变电站的“供电段”时，先后通过A1-B1-A2-B2四个供电支。

为保证供电安全，各供电支之间并非直接连结，而是存在确保电气绝缘（隔离）的结构或设计，因此各供电支之间不会短路。

列车从一相运行到另一相这个过程，叫做列车的过分相。

电分相是线路上极短的一个区域，列车运行过程中，过分相瞬时完成。

因此，牵引变电所给架空接触网供能的过程可以简述为：牵引变电所给各供电支提供电能，列车接受供电支的电能以维持运动，不断完成过分相-受流的循环（供电段）的同时向前运行。

2架空接触网及弓网系统受电弓与架空接触网合称受电弓-接触网系统，简称弓网系统。

弓网系统是牵引供电系统中的固定/移动设备结合点。

换个通俗的说法，列车运行过程中，牵引系统从变电站一直到接触网都是静止的，而从受电弓部分开始，整个高速列车，都是运动的。

弓网系统在高速列车牵引供电系统中的位置弓网系统近照可以看到弓网系统的大致结构。

列车车顶伸上去的折叠装置，就是受电弓；与受电弓直接接触的那条线，就是接触线，接触线是架空接触网的一部分。

列车牵引系统需求分析报告一、引言列车牵引系统是铁路交通系统中至关重要的一部分，它负责驱动列车行驶。

随着技术的不断发展，列车牵引系统的功能和性能不断提升，以适应铁路运输的需求。

本报告将对列车牵引系统的需求进行分析和总结，以指导设计和开发工作。

二、系统概述列车牵引系统主要包括牵引逆变器、牵引变频器、电机控制器等关键部件。

它的主要功能是将电能转化为机械能，驱动列车行驶。

同时，列车牵引系统还需要满足以下基本需求：1. 动力输出能力：列车牵引系统需要具备足够的动力输出能力，以确保列车能够顺利起步、加速和匀速行驶。

动力输出能力应能够适应不同列车型号和等级的需求。

2. 运行稳定性：列车牵引系统的运行稳定性是保障列车安全行驶的重要因素。

它需要能够在各种运行环境下保持稳定工作，不受温度、湿度等外界因素的影响。

3. 能耗效率：列车牵引系统需要具备较高的能耗效率，以最大程度地降低能源浪费。

这将有助于减少对环境的污染，提高运输效益。

4. 故障诊断和维修功能：列车牵引系统应具备良好的故障诊断和维修功能，以方便运维人员进行维护工作。

故障诊断功能应能够快速定位问题，提供详尽的故障信息。

5. 安全性和可靠性：列车牵引系统需要具备高度的安全性和可靠性，以确保乘客和人员的安全。

它应能够有效应对各种异常情况，如短路、过载等。

三、需求分析1. 动力输出需求：根据列车的类型和运营要求，列车牵引系统需要能够提供足够的动力输出。

不同列车型号和等级的需求可能有所不同，因此系统应具备可调节的动力输出能力，以满足不同的需求。

2. 运行稳定性需求：列车牵引系统需要在各种环境条件下保持稳定工作。

其关键控制部件应能够快速响应指令，确保在起步、加速和减速等操作中实现平稳转换。

3. 能耗效率需求：列车牵引系统应具备较高的能耗效率，以降低能源消耗。

主要措施包括优化发动机设计、降低传动损失等。

此外，系统还应支持能量回收和再利用，以进一步提高能耗效率。

4. 故障诊断和维修需求：列车牵引系统应具备智能故障诊断功能，能够实时检测系统的工作状态。
