18687在电动机的继电器接触器控制电路中零压…

中级电工证模拟习题（附答案）一、单选题（共70题，每题1分，共70分）1、X6132型万能铣床电气控制板制作前，应准备电工工具一套，钻孔工具一套包括手枪钻、 ( )及丝锥等。

A、钻头B、电工刀C、台钻D、螺丝刀正确答案：A2、直流调速系统电气线路调试的原则是( )。

A、先阻性负载，后电机负载B、先系统，后部件C、先外环，后内环D、先闭环，后开环正确答案：A3、晶闸管过电流保护方法中，最常用的是保护( )。

A、快速熔断器B、无填料熔断器C、瓷插熔断器D、有填料熔断器正确答案：A4、MGB1420型磨床工件无级变速直流拖动系统故障检修时，梯形波的斜率将影响移相范围大小。

斜率小，梯形波不好，移相范围小，一般是由于电源低造成的，正常时TC1的二次绕组①的交流电压一般为( )左右。

A、6V~9VB、9V~12VC、12V~24VD、40V~80V正确答案：D5、当X6132型万能铣床工作台不能快速进给，检查接触器KM2是否吸合，如果已吸合，则应检查( )。

A、KM2的线圈是否断线B、离合器摩擦片C、快速按钮SB5的触点是否接触不良D、快速按钮SB6的触点是否接触不良正确答案：B6、三相两元件功率表常用于高压线路功率的测量，采用电压互感器和( )以扩大量程。

A、电压互感器B、电流互感器C、并联分流电阻D、串联附加电阻正确答案：B7、供、馈电线路采用拖缆安装方式安装时，钢缆从小车上支架孔内穿过，电缆通过吊环与承力尼龙绳一起吊装在钢缆上，一般尼龙绳的长度比电缆( )。

A、稍长一些B、长500mmC、稍短一些D、长300mm正确答案：C8、X6132型万能铣床圆工作台回转运动调试时，主轴电机启动后，进给操作手柄打到零位置，并将( )打到圆工作台回转运动方式位置。

A、SA1B、SA2C、SA3D、SA4正确答案：A9、快速熔断器的额定电流指的是( )。

A、有效值B、最大值C、平均值D、瞬时值正确答案：A10、X6132A型万能铣床工作台向前、向下运动是通过操作手柄压合SQ3及工作台向右运动操作手柄压合SQ1，接通接触器( )线圈，即按选择方向作进给运动。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

东北大学22春“电气工程及其自动化”《常用电器控制技术(含PLC)Ⅰ》期末考试高频考点版（带答案）一.综合考核(共50题)1.零压继电器接与被测电路中，一般动作电压为0.1~0.35UN时对电路进行零电压保护。

()A.正确B.错误参考答案：A2.面接触的允许通过电流最大。

()A.正确B.错误参考答案：B3.异步电动机在软起动过程中，软起动器是通过控制加到电动机上_____的来控制电动机的起动电流和转矩，起动转矩逐渐增加，转速也逐渐增加。

A.额定电压B.平均电压C.最大电压D.最小电压参考答案：B4.下列不属于填充式高压熔断器_____。

A.熔管B.高压绝缘子C.底座D.负荷开关参考答案：D第1代PLC的功能仅限于开关量的逻辑控制和数字处理。

()A.正确B.错误参考答案：B6.按用途分，下列属于主令电器有_____。

A.接触器B.转换开关C.熔断器D.隔离开关参考答案：B7.下列不属于灭弧装置有_____。

A.磁吹式B.带灭弧栅C.灭弧罩D.电极式参考答案：D8.互连图是表示电路单元之间的连接情况，通常不包括单元内部的连接关系。

()A.正确B.错误参考答案：A9.PLC具有极高的可靠性。

控制系统中80%以上故障出现外围。

传感器及外部开关故障45%，执行装置故障30%，接线方面的故障_____%。

A.1B.510.通信与外设服务指的是与编程器、其他设备进行信息交换、与网络进行通信以及设备中断服务等。

()A.正确B.错误参考答案：A11.交流接触器通电后如果吸合受阻，将导致线圈烧毁。

()A.正确B.错误参考答案：B12.三相绕线式异步电动机在转子回路中串电阻可增大起动转矩，所串电阻越大，起动转矩就越大。

()A.正确B.错误参考答案：B13.联结组标号书写的形式：用大写、小写英文字母Y或y分别表示高、低绕组_____联结A.星形B.三角形C.月牙形D.四边形参考答案：A14.电磁离合器制动属于电气制动。

技能认证维修电工中级考试(习题卷12)第1部分：单项选择题，共185题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]调节直流电动机电枢电压可获得( )性能。

A)恒功率调速B)恒转矩调速C)弱磁通调速D)强磁通调速答案:B解析:2.[单选题]绝缘导线是( )的导线。

A)潮湿B)干燥C)有绝缘包皮D)有氧化层答案:C解析:3.[单选题]一片集成二一十进制计数器74LS90可构成( )进制计数器。

A)2至10间的任意B)5C)10D)2答案:A解析:4.[单选题]全电路欧姆定律指出, 电路中的电流由电源 ( )、 内阻和负载电阻决定。

A)功率B)电压C)电阻D)电动势答案:D解析:5.[单选题]用于指示电动机正处在停止状态的指示灯颜色应选用( )。

A)紫色B)蓝色C)红色D)绿色答案:C解析:6.[单选题]( )与交流伺服电动机相似,因输出的线性度较差,仅用于要求不高的检测场合。

D)旋转变压器答案:A解析:7.[单选题]电流型逆变器采用大电感滤波，此时可认为是（ ），逆变器是输出电流为矩形波A)? 无功能量缓冲B)? 有功能量、无功能量传递C)? 有功能量缓冲D)? 有功能量传递答案:A解析:8.[单选题]对输入脉冲信号的防止干扰的输入滤波（ ）实现A)? 采用整形电路B)? 采用高速计数C)? 采用重复计数D)? 采用降低电压答案:A解析:9.[单选题]接触器联锁的正反转控制电路，从正转到反转操作过程是（）。

[]A)先按下反转按钮，再按下正转按钮B)先按下正转按钮，再按下反转按钮C)先按下停止按钮，再按下反转按钮D)按下反转按钮答案:C解析:10.[单选题]LC选频振荡电路，当电路频率小于谐振频率时，电路性质为( )。

A)电阻性B)感性C)容性D)纯电容性答案:B解析:11.[单选题]音频功率放大器频带宽，典型值可达( )KHZ。

A)300B)100C)200D)1000答案:A解析:12.[单选题]C6150车床的4台电动机中，配线最粗的是( )。

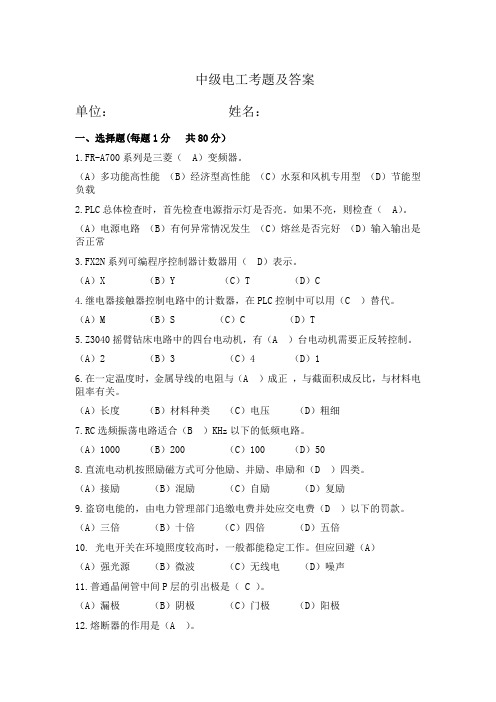

中级电工考题及答案单位：姓名：一、选择题(每题1分共80分）1.FR-A700系列是三菱（A）变频器。

（A）多功能高性能（B）经济型高性能（C）水泵和风机专用型（D）节能型负载2.PLC总体检查时，首先检查电源指示灯是否亮。

如果不亮，则检查（A）。

（A）电源电路（B）有何异常情况发生（C）熔丝是否完好（D）输入输出是否正常3.FX2N系列可编程序控制器计数器用（D）表示。

（A）X （B）Y （C）T （D）C4.继电器接触器控制电路中的计数器，在PLC控制中可以用（C ）替代。

（A）M （B）S （C）C （D）T5.Z3040摇臂钻床电路中的四台电动机，有（A ）台电动机需要正反转控制。

（A）2 （B）3 （C）4 （D）16.在一定温度时，金属导线的电阻与（A ）成正，与截面积成反比，与材料电阻率有关。

（A）长度（B）材料种类（C）电压（D）粗细7.RC选频振荡电路适合（B ）KHz以下的低频电路。

（A）1000 （B）200 （C）100 （D）508.直流电动机按照励磁方式可分他励、并励、串励和（D ）四类。

（A）接励（B）混励（C）自励（D）复励9.盗窃电能的，由电力管理部门追缴电费并处应交电费（D ）以下的罚款。

（A）三倍（B）十倍（C）四倍（D）五倍10.光电开关在环境照度较高时，一般都能稳定工作。

但应回避（A）（A）强光源（B）微波（C）无线电（D）噪声11.普通晶闸管中间P层的引出极是（ C ）。

（A）漏极（B）阴极（C）门极（D）阳极12.熔断器的作用是（A ）。

（A）短路保护（B）过载保护（C）过压保护（D）零压保护13.光电开关可以（C ）、无损伤地迅速检测和控制各种固体、液体、透明体、黑体、柔软体、烟雾等物质的状态。

（A）高亮度（B）小电流（C）非接触（D）电磁感应14.C6150车床主电路中（ C ）触点接触不良将造成主轴电动机不能正转。

（A）转换开关（B）中间继电器（C）接触器（D）行程开关15.可编程序控制器系统由（ A ）、扩展单元、编程器、用户程序、程序存入器等组成。

电工中级考试模拟题及答案一、单选题（共64题，每题1分，共64分）1.C5225车床的工作台电动机制动原理为( )。

A、反接制动B、能耗制动C、电磁离合器D、电磁抱闸正确答案：B2.采用电压微分负反馈后，自动调速系统的静态放大倍数将（）。

A、先增大后减小B、减小C、增大D、不变正确答案：D3.下列属于安全生产行政法规的是()。

A、中华人民共和国职业病防治法B、安全生产许可证条例C、中华人民共和国劳动法D、中华人民共和国安全生产法正确答案：B4.变压器负载运行时的外特性是指当原边电压和负载的功率因数一定时，副边端电压与（）的关系。

A、主磁通B、时间C、变压比D、负载电流正确答案：D5.在测量额定电压为500V以上的电气设备的绝缘电阻时，应选用额定电压为( )的兆欧表。

A、500VB、1000VC、2500VD、2500V以上正确答案：C6.在电源内部由( )，即从低电位指向高电位。

A、正极指向负极B、正极指向正极C、负极指向正极D、负极指向负极正确答案：C7.当检测体为（）时，应选用电容型接近开关。

A、非金属材料B、不透明材料C、金属材料D、透明材料正确答案：A8.20/5t桥式起重机通电调试前的绝缘检查，应用500V兆欧表测量设备的绝缘电阻，要求该阻值不低于( )，潮湿天气不低于0.25MΩ。

A、1.5MΩB、1MΩC、0.5MΩD、2MΩ正确答案：C9.三相三线制电源联接方式有( )种。

A、1B、3C、4D、2正确答案：D10.M7130平面磨床控制线路中导线几面最细的是（）。

A、连接电源开关QS1的导线B、连接冷却泵电动机M2的导线C、连接电磁吸盘YH的导线D、连接砂轮电动机M1的导线正确答案：C11.三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是( )。

A、100KVAB、173KVAC、30KVAD、519KVA正确答案：B12.C6150车床主轴电动机反转、电磁离合器YC1通电时，主轴的转向为（）。

电机及拖动考试2019一、单选题（题数：25，共50.0 分）1当线圈通过的电流为额定值时，过电流继电器的衔铁（）（2.0分）A、动作B、不动作C、不确定我的答案：B2按扭帽的颜色和符号标志是用来（）（2.0分）A、注意安全B、引起警惕C、区分功能我的答案：C3熔断器的额定电流应（）所装熔体的额定电流。

（2.0分）A、大于B、大于或等于C、小于我的答案：B4在电动机的继电接触控制电路中，零压保护的功能是( )。

（2.0分）A、防止电源电压降低烧坏电机B、电源停电时报警C、防止停电后再恢复供电时电动机自行起动D、防止电机转速太低我的答案：A5变压器在( )时，效率最高。

（2.0分）A、额定负载下运行B、空载运行C、轻载运行D、我的答案：A6熔断器串接在电路中主要用作（）（2.0分）A、短路保护B、过载保护C、欠压保护我的答案：A7直流电动机在串电阻调速过程中，若负载转矩不变，则( )（2.0分）A、输入功率不变B、C、总损耗功率不变D、我的答案：B8三相异步电动机采用Y-△换接起动，可使起动电流降低到直接起动时的（）（2.0分）A、B、C、D、我的答案：B9某台三相变压器，容量是3000千伏安，如原边电压为10千伏，则原边电流约为( )安（2.0分）A、300B、86.6C、173.2D、60我的答案：C10某直流电机2P=4,S=K=Z=17，那么它的合成节距Y=( )（2.0分）A、4B、2C、6D、8我的答案：A11在额定电压下运行的三相异步电动机，如负载在额定负载附近变动，电机的转速( )。

（2.0分）A、不变B、变化较大C、稍有变化D、不稳定我的答案：A12自耦变压器的变比Ka一般( )。

（2.0分）A、≥2B、≤2C、≥10D、≤10我的答案：A13变压器的变比与原、副边的( )（2.0分）A、电压成反比B、电流成正比C、匝数成反比D、我的答案：C14直流电机的铁损、铜损分别( )。

（2.0分）A、随负载变化，随负载变化B、不随负载变化，不随负载变化C、随负载变化，不随负载变化D、不随负载变化，随负载变化我的答案：D15依靠改变电动机定子绕组的电源相序来产生制动力矩，迫使电动机迅速停转的方法是（）（2.0分）A、能耗制动B、电容制动C、反接制动我的答案：C16一台直流电动机起动时，励磁回路应该( )（2.0分）A、B、C、比电枢回路先接入D、我的答案：A17变压器铁芯中的主磁通Φ按正弦规律变化，绕组中的感应电势( )。

一、填空题 (每格2分，满分20分。

)1、 在低压开关电器中常用的有闸刀开关、转换开关、低压断路器、漏电保护开关等。

2、 铁壳开关是由闸刀、熔断器、速断弹簧组成的。

3、 交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

4、主令电器主要用来切换控制电路。

二、选择(每题2分，满分60分。

) 1、功率小于（ B ）的电动机控制电路可用HK 系列刀开关直接操作。

A 、4KW B 、5.5KW C 、7.5KW D 、15KW 2、HZ10系列组合开关的额定电流一般取电动机额定电流的（ C ）。

A 、1～1.5倍 B 、1.5～2.5倍 C 、2.0～3.0倍 D 、3.5～5倍 3、交流接触器的（ A ）发热是主要的。

A 、线圈 B 、铁心 C 、触点 D 、短路环 4、由4.5KW 、5KW 、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（ B ）的熔体。

A 、30A B 、50A C 、70A D 、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是（ B ）。

A 、过载保护 B 、欠电保护 C 、失压保护 D 、短路保护6、交流接触器短路环的作用是（ B ）。

A 、短路保护 B 、消除铁心振动 C 、增大铁心磁通 D 、减少铁心磁通7、常用低压保护电器为（B ）。

A 、刀开关 B 、熔断器 C 、接触器 D 、热继电器8、手动切换电器为（ D ）。

A 、低压断路器 B 、继电器 C 、接触器 D 、组合开关9、低压电器产品全型号中的第一位为（C ）。

A 、设计序号 B 、基本规格代号 C 、类组代号 Ｄ、辅助规格代号 10、低压开关一般为（ A ）。

A 、非自动切换电器 B 、自动切换电器 C 、半自动切换电器 D 、无触点电器 11、HH 系列刀开关采用储能分合闸方式，主要是为了（ C ）。

A 、操作安全 B 、减少机械磨损 C 、缩短通断时间 D 、减少劳动强度 12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（ B ）三极刀开关。

2023年电工（中级）备考押题二卷合一带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1卷一.全能考点(共100题)1.【单选题】直流电动机改变电源电压调速时，调节的转速()铭牌转速。

A、大于B、小于C、等于D、大于和等于参考答案：B2.【单选题】继电器接触器控制电路中的计数器，在PLC控制中可以用（）替代。

A、MB、SC、CD、T参考答案：C3.【判断题】()电流互感器的构造与普通变压器相同。

参考答案：×4.【判断题】三相电动机接在同一电源中，作△形联接时的总功率是作Y联接时的3倍。

参考答案：√5.【判断题】M7475B平面磨床的线路中，当零压继电器KAI不工作，就不能启动砂轮电动机。

参考答案：√6.【单选题】检修后的电气设备，其绝缘电阻要合格，在经()检测合格后方能满足电路的要求。

A、检测直流电阻B、加大截面积C、通电试验D、断电试验参考答案：C7.【单选题】单向可控硅由导通变为截止要满足()条件。

A、阳极和阴极间加反向电压B、升高阳极电压C、降低阴极电压D、断开控制电路参考答案：A8.【单选题】接近开关比普通位置开关更适用于操作频率()的场合。

A、极低B、低C、中等D、高参考答案：D9.【单选题】FS型避雷器绝缘电阻规定为不低于()MΩ。

A、500B、1000C、2500D、5000参考答案：C10.【单选题】工频数字式面板表的测量范围为()赫。

A、45～55B、45～65C、900～1100D、1350～1650参考答案：B11.【单选题】制作每个皮坯35克的豆沙包在上馅时，应包入豆沙馅克。

A、30B、50C、60D、10参考答案：A12.【单选题】下列()测量适宜选用直流双臂电桥。

A、接地电阻B、电刷和换向器的接触电阻C、变压器变比D、蓄电瓶内阻参考答案：B13.【判断题】戴维南定理最适用于求复杂电路中某一支路的电流.参考答案：√14.【判断题】CS2型手动操作机构分闸角度的调整，应调整拉杆部件。

《电工技术基础》复习题继电接触控制系统一、填空题1、继电器接触器控制系统中常用的控制原则有、、、、。

实现这些原则分别要依靠相应的继电器、、、、。

2、在电动机的继电器接触器控制电路中，零压保护的功能是通过来实现的。

3. 某一控制电路，只有在按下按钮时，电动机才能起动运转，松开按钮时，电动机立即停止运转，这种控制方式称为4. 在三相鼠笼式异步电动机的正反转控制电路的辅助电路中，为了防止电源短路事故，采用了联锁保护环节，其接线方式是：。

5.时间继电器的主要部件包括、。

触点中包括和。

就其功能而言可以分为和两类。

通电延时式是；断电延时式是；瞬时动作触点只要有电或失电，触点。

6. 继电器接触器控制电路由电路和电路组成。

7.控制电路中的每一个分支只能有也必须有，以保证。

8. 继电器接触器控制电路的基本分析方法有哪些：(1) （2）（3）（4）（5）（6）。

9.接触器的额定值有、。

10.当控制电路启动时，交流接触器产生强烈颤动是因为。

二、选择题1.在电动机的继电器接触器控制电路中，零压保护的功能是(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护( )。

2.熔断器的额定电流是指在此电流下（）(a) 立即烧断；(b) 过一段时间烧断(c) 永不烧断3. 在电动机的继电器接触器控制电路中，热继电器的功能是实现( )。

(a) 短路保护(b) 过载保护(c) 零压保护4.在图示控制电路中若按动SB1，则( )(a)接触器KM2通电动作后KM1跟着动作(b) 只有接触器KM1通电动作(c) 只有接触器KM2通电动作（d）接触器KM1通电动作后KM2跟着动作15. 在图示控制电路中，KM1控制辅电动机M1，KM2控制主电动机M2，两个电动机已起动运行，停车操作顺序必须是( )。

(a)先按SB3停M1，再按SB4停M2(b)先按SB4停M2，再按SB3停M1(c) 操作顺序无限定6.在上题控制电路中，启动电动机M2的操作是（）(a) 按动SB2(b) 按动SB1(c) 先按动SB1，再按动SB27.在电动机的继电器接触器控制电路中，熔断器的功能是实现( )。
