PROFIBUS接口简介

PROFIBUS 总线简介及应用PROFIBUS 是一个用在自动化技术的现场总线标准，常用于PLC 与现场设备的数据通信和控制。

目前的PROFIBUS 可分为二种，分别是大多数人使用的PROFIBUS DP 和用在过程控制的PROFIBUS PA。

通信速率在9.6kb/s~12Mb/s。

PROFIBUS PA（过程自动化，Process Automation）应用在过程自动化系统中，由过程控制系统监控量测设备控制，是本质安全的通信协议，可适用于防爆区域（工业防爆危险区分类中的Ex-zone 0 及Ex-zone 1）。

PROFIBUS DP（分布式周边，Decentralized Peripherals）用在工厂自动化的应用中，可以由中央控制器控制许多的传感器及执行器，也可以利用标准或选用的诊断机能得知各模块的状态。

Profibus DP 是工业现场比较常用的总线形式。

Profibus DP 物理接口一般采用RS485形式，通信线缆包括RS485 的A 和B 两根数据线和一个屏蔽线。

因为Profibus DP 的通信速率较高(最高达12Mb/s),所以现场安装中一定要注意加入阻抗匹配，线缆尽量使用带有屏蔽的线缆。

DP 接头如下，红色的拨片就是匹配阻抗的开关，打到ON 及加入匹配电阻。

需要注意的是同一条Profibus 总线上，只能有两个DP 头打开阻抗匹配。

Profibus 由于其较快的通信速度和较强的故障诊断能力，在工业现场中的到非常广泛的应用。

然而在实际应用过程中，Profibus 总线总会出现一些不理想的情况。

如：1）PLC 控制器和其他需要通信的设备相距比较远，profibus 布线会比较长。

较长的电缆布线会使Profibus 信号不稳定，经常出现数据错误，丢包，设备掉线等情况，使整个系统运行很不稳定。

2）一些电磁干扰特别强的现场，采用电缆布线后也会出现Profibus 通信不稳定的情况。

PROFIBUS概述与应用一、PROFIBUS的概述1 PROFIBUS现场总线技术的产生早在 20 世纪80年代中期，国外就提出了现场总线，但研究工作进展缓慢，且没有国际标准可以遵循。

直到1984 年，美国仪表协会（ISA ）下属的标准与实施组工作中的 ISA/SP50开始制订现场总线的标准。

1985 年国际电工委员会决定由 Proway Working Group负责现场总线体系结构与标准的研究工作。

1986 年德国开始制订过程现场总线（Process Fieldbus ）标准，简称为 PROFIBUS，由此拉开了现场总线标准制订和产品开发的序幕。

PROFIBUS 现场总线技术是德国国家科学技术部审视了数字技术发展的必然趋势以及德国工业经济对自控技术的需要，特别在规范化和开放性方面的要求，把它列为德国的国家科技研究项目，从1987 年开始集中了SIEMENS 等13 家公司和5家研究所的力量，按照ISO （国际标准化组织）OSI （开放系统互连参考模型）参考模型开始研究制订现场总线的德国国家标准。

经过两年多的努力，终于完成了制订工作，并于1989年4 月在DIN19245 中发表，成为德国国家现场总线标准。

同年12月一些自愿地在其产品中采用PROFIBUS标准的企业组成用户组织（PNO ），从而使这项标准得到进一步完善，相应的产品也不断地被开发、推广和应用。

1995 年PROFIBUS国际组织（PI）成立，1996年6月PROFIBUS-FMS和PROFIBUS-DP 被批准为欧洲现场总线标准 EN50170 V.2,1998年PROFIBUS-PA被批准纳入EN50170 V.2,1999年成为国际标准IEC61158的组成部分。

PROFIBUS 现场总线技术是德国国家科学技术部审视了数字技术发展的必然趋势以及德国工业经济对自控技术的需要，特别在规范化和开放性方面的要求，把它列为德国的国家科技研究项目，从 1987 年开始集中了SIEMENS 等13 家公司和5家研究所的力量，按照 ISO （国际标准化组织）OSI （开放系统互连参考模型）参考模型开始研究制订现场总线的德国国家标准。

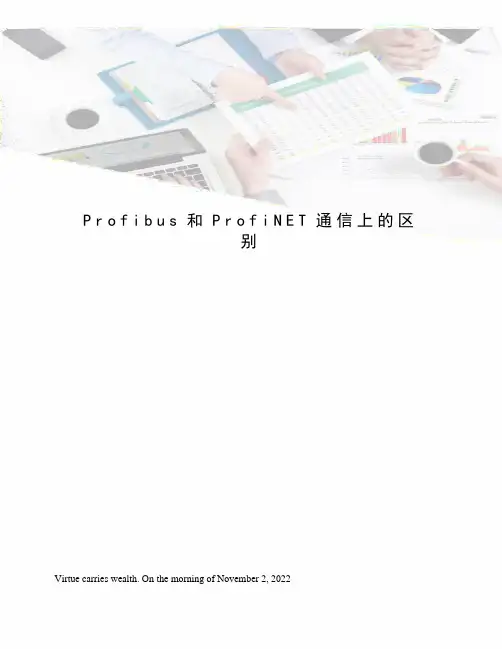

P r o f i b u s和P r o f i N E T通信上的区别Virtue carries wealth. On the morning of November 2, 2022Profibus/ProfiNET通信上的区别一、PROFINET和PROFIBUS的区别PROFINET和PROFIBUS是PNO组织推出的两种现场总线;两者本身没有可比性,PROFINET基于工业以太网,而PROFIBUS基于RS485串行总线,两者协议上由于介质不同完全不同,没有任何关联;两者相似的地方都具有很好的实时性,原因在于都使用了精简的堆栈结构;基于标准以太网的任何开发都可以直接应用在PROFINET网络中,世界上基于以太网的解决方案的开发者远远多于PROFIBUS开发者,所以,有更多的可用资源去创新技术;对于PROFIBUS,数据传输的带宽最大为12Mbps,对于PROFINET,数据传输的带宽为100Mbps;对于PROFIBUS,数据传输的方式为半双工,对于PROFINET,数据传输的方式为全双工;对于PROFIBUS,一致性数据最大为32bytes,对于PROFINET,一致性数据最大为254bytes;对于PROFIBUS,用户数据的最大为244bytes,对于PROFINET,用户数据的最大为1400bytes;对于PROFIBUS,12Mbps的最大总线长度为100m,对于PROFINET,设备之间的总线长度为100m;对于PROFIBUS,引导轴必须在DP主站中运行,对于PROFINET,引导轴可以运行在任意SIMOTION中;对于PROFIBUS,组态和诊断需要专门的接口模板,例如CP5512,对于PROFINET,可以使用标准的以太网网卡;对于PROFIBUS,如果一个PG接入,可能引起通讯问题,对于PROFINET RT,一个PG接入,可能产生极小的反应,而对于PROFINET IRT,接入不会引起任何问题;对于PROFIBUS,需要特殊的工具进行网络诊断,对于PROFINET,使用IT相关的工具即可;对于PROFIBUS,总线上一般只有一个主站;多主站系统,会导致DP的循环周期过长,对于PROFINET,任意数量的控制器可以在网络中运行;多个控制器不会影响IO的响应时间;对于PROFIBUS,总线上的主要故障来源于总线终端电阻不匹配或者较差的接地,对于PROFINET,不需要总线终端电阻;对于PROFIBUS,使用铜和光纤作为通讯介质,对于PROFINET,无线WLAN可用于额外的介质;对于PROFIBUS,一个接口只能做主站或从站,对于PROFINET,所有数据类型可以并行使用,对于PROFINET,一个接口可以既做控制器又做IO设备;对于PROFIBUS,不能确定设备的网络位置,对于PROFINET,可以通过拓扑信息确定设备的网络位置;二、Profibus的简介一分类PROFIBUS由三个兼容部分组成,即PROFIBUS-DPDecentralized Periphery、PROFIBUS-PAProcess Automation、PROFIBUS-FMSField Bus Message Specification;PROFIBUS-DP：是一种高速低成本通信,用于设备级控制系统与分散式I/O的通信;使用PROFIBUS-DP可取代办24VDC的信号传输;常用于控制器之间,控制器与模块之间的通信;PROFIBUS-PA：可使传感器和处理机构联在一根总线上,可以取代4-20mA的模拟量传输;PROFIBUS-FMS：用于车间级监控网络,是一个令牌结构、实时多主网络;在控制器之间如PLC和PC传输大量的数据,但是通信的实时性要求不高;。

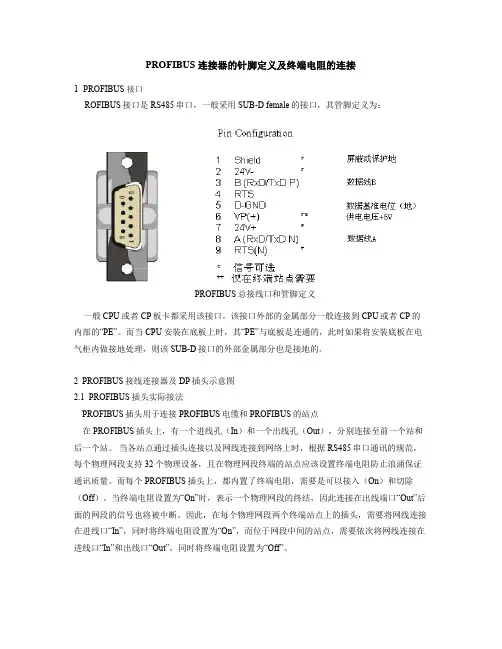

PROFIBUS 连接器的针脚定义及终端电阻的连接1 PROFIBUS接口ROFIBUS接口是RS485串口，一般采用SUB-D female的接口，其管脚定义为：PROFIBUS总接线口和管脚定义一般CPU或者CP板卡都采用该接口。

该接口外部的金属部分一般连接到CPU或者CP的内部的“PE”。

而当CPU安装在底板上时，其“PE”与底板是连通的，此时如果将安装底板在电气柜内做接地处理，则该SUB-D接口的外部金属部分也是接地的。

2 PROFIBUS接线连接器及DP插头示意图2.1 PROFIBUS插头实际接法PROFIBUS插头用于连接PROFIBUS电缆和PROFIBUS的站点在PROFIBUS插头上，有一个进线孔（In）和一个出线孔（Out），分别连接至前一个站和后一个站。

当各站点通过插头连接以及网线连接到网络上时，根据RS485串口通讯的规范，每个物理网段支持32个物理设备，且在物理网段终端的站点应该设置终端电阻防止浪涌保证通讯质量。

而每个PROFIBUS插头上，都内置了终端电阻，需要是可以接入（On）和切除（Off）。

当终端电阻设置为“On”时，表示一个物理网段的终结，因此连接在出线端口“Out”后面的网段的信号也将被中断。

因此，在每个物理网段两个终端站点上的插头，需要将网线连接在进线口“In”，同时将终端电阻设置为“On”，而位于网段中间的站点，需要依次将网线连接在进线口“In”和出线口“Out”，同时将终端电阻设置为“Off”。

PROFIBUS插头的连接和设置需要注意的是，PROFIBUS插头有一种带编程口（PG口）的，建议至少每个网段的两个终端站点处的插头尽量使用带编程口的（如下图所示），便于系统的诊断和维护。

2.2 PROFIBUS总线连接器的实际图示2.3 终端电阻PROFIBUS电缆的两端应该连接终端电阻。

终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种原因导致信号反射：阻抗不连续和阻抗不匹配。
