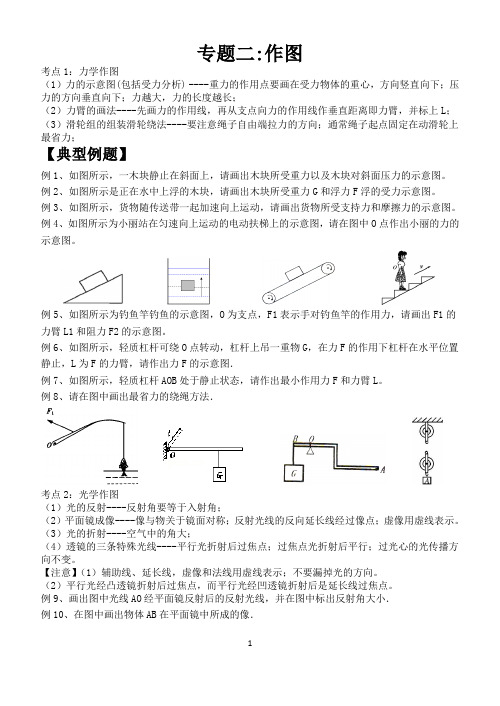

专题二:作图考点1：力学作图（1）力的示意图(包括受力分析) ----重力的作用点要画在受力物体的重心，方向竖直向下；压力的方向垂直向下；力越大，力的长度越长；（2）力臂的画法----先画力的作用线，再从支点向力的作用线作垂直距离即力臂，并标上L；（3）滑轮组的组装滑轮绕法----要注意绳子自由端拉力的方向；通常绳子起点固定在动滑轮上最省力；【典型例题】例1、如图所示，一木块静止在斜面上，请画出木块所受重力以及木块对斜面压力的示意图。
例2、如图所示是正在水中上浮的木块，请画出木块所受重力G和浮力F浮的受力示意图。
例3、如图所示，货物随传送带一起加速向上运动，请画出货物所受支持力和摩擦力的示意图。
例4、如图所示为小丽站在匀速向上运动的电动扶梯上的示意图，请在图中O点作出小丽的力的示意图。
例5、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂L1和阻力F2的示意图。
例6、如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在力F的作用下杠杆在水平位置静止，L为F的力臂，请作出力F的示意图．例7、如图所示，轻质杠杆AOB处于静止状态，请作出最小作用力F和力臂L。
例8、请在图中画出最省力的绕绳方法．考点2：光学作图（1）光的反射----反射角要等于入射角；（2）平面镜成像----像与物关于镜面对称；反射光线的反向延长线经过像点；虚像用虚线表示。
（3）光的折射----空气中的角大；（4）透镜的三条特殊光线----平行光折射后过焦点；过焦点光折射后平行；过光心的光传播方向不变。
【注意】（1）辅助线、延长线，虚像和法线用虚线表示；不要漏掉光的方向。
（2）平行光经凸透镜折射后过焦点，而平行光经凹透镜折射后是延长线过焦点。
例9、画出图中光线AO经平面镜反射后的反射光线，并在图中标出反射角大小．例10、在图中画出物体AB在平面镜中所成的像．例11、如图所示，S ′为点光源S 在平面镜中的像，SA 为光源S 发出的一条光线，请画出平面镜的位置，并完成光线 SA 的光路．例12、如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．例13、如图所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点．请你在图中大致作出入射光线和折射光线．例14、根据图中经透镜折射后的光线画出入射光线。

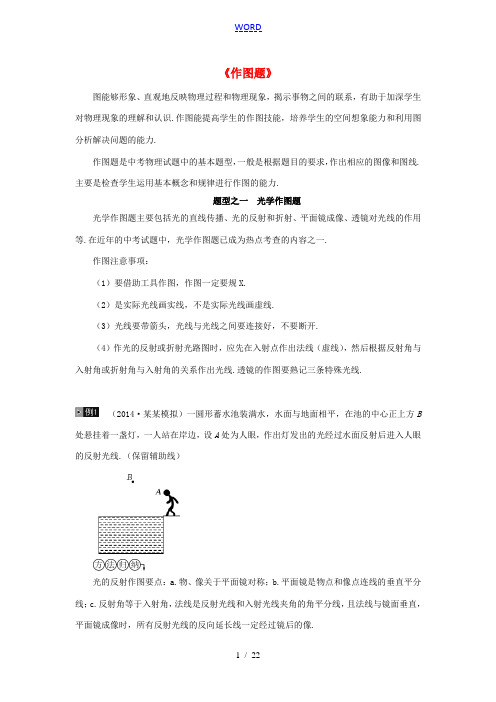

《作图题》图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规X.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.（2014·某某模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B 处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.（2013·某某）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·某某）在图中画出光线经平面镜后的反射光线.2.（2014·某某）小云家在装修房子时，为了AB在平面镜中所成的像.3.（2013·某某）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向4.（2014·某某）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·某某）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·某某）在如图所示的光路图中，分别填入合适的透镜.8.（2013·某某）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·某某）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·某某）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′.13.（2014·某某）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·某某）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”S′的光路图补充完整.参考答案题型之一光学作图题例1例2针对训练1. 2. 3.4. 5.6.7.8.9.10.11.12.13.14.题型之二力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规X等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014·某某）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规X作图.（2014·滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.（2013·揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014·某某）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014·某某）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014·德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014·某某）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014·凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014·某某）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014·某某）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________ （填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014·某某）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014·某某）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.题型之二力学作图题例3例4例5针对训练1.2.3.4.5.6.7.8.9.10. 11.题型之三电磁学作图题考查内容解题指导先读后画，注意元件的顺序读后连先读后连，注意元件的接线规则根据题中要求，逐一思考按照元件的接线规则接线牢记磁极间的相互作用规律和磁感线的分布规律场的作图熟练运用安培定则判断电磁铁的南北极或电流方向工作电路和控制电路分开连接（2013·某某）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.定则的运用（2014·某某）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·某某）根据图示的实物连接图，在方框中画出电路图.2.（2014·某某）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·某某）小明暑假坐火车去，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·某某）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·某某）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·某某）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·某某）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED 回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.题型之三电磁学作图题例6例7针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.。
九年级物理专题复习—作图专题训练江苏科技版知识精讲初三物理专题复习—作图专题训练江苏科技版【本讲教育信息】一. 教学内容:专题复习——作图专题训练二. 重点与难点1. 在中考中,物理的作图题主要有三个板块的题型,即:A. 力学(含力的示意图，力臂和画法，滑轮组绳子的绕法等)，B. 光学(含:光的直线传播、光的反射、光的折射、平面镜成像、凸透镜成像)，C. 电磁学(含电路图、实物图、磁场与磁感应线、伏安法测电阻、欧姆定律、家庭电路)三. 主要知识点(一)力学部分:A. 力的示意图:只要作出力的大小、方向、作用点(或者其中的一个即可)这部分往往比较简单，是基础型的题目;如重力(方向竖直向下)这个力的方向与物体是否运动或者怎样运动无关B. 力臂:知道力的大小与方向作力的力臂，或者知道力的力臂，作力的示意图，或者作出最省力的力的示意图C. 滑轮或滑轮组绳子的绕法(二)光学作图A. 光的直线传播B. 光的反射(光的反射定律)、平面镜成像的作图C. 光的折射D. 凸透镜成像作图(三)电学部分A. 由电路图画实物图，或者由实物图画电路图B. 按照要求设计电路图C. 在欧姆定律、伏安法测电阻、电功、电功率的有关实验电路的连接D. 家庭电路的连接E. 磁场与磁感应线作图考点与要求作图时要准确而规范，考生在解答作图题时，首先要理清题意然后根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。
应对策略:认真总结归纳作图题的考点，掌握不同考点的作图方法，关注作图的细节，如注意区分虚、实线。
要多练习各地中考题典型例题例1. 力的示意图在自动化的生产线上，常用传送带来传送工件。
如图所示，一个工件与传送带一起以0.2m/s的速度在水平方向上向右匀速运动，(不计空气阻力)请在图中画出工件的受力的示意图。
用心爱心专心分析:工件与传送带一起做匀速直线运动。
它们相对静止，所以在水平方向上处于平衡状态，不受力的作用，只有在竖直方向上受到重力G和支持力N的作用。
