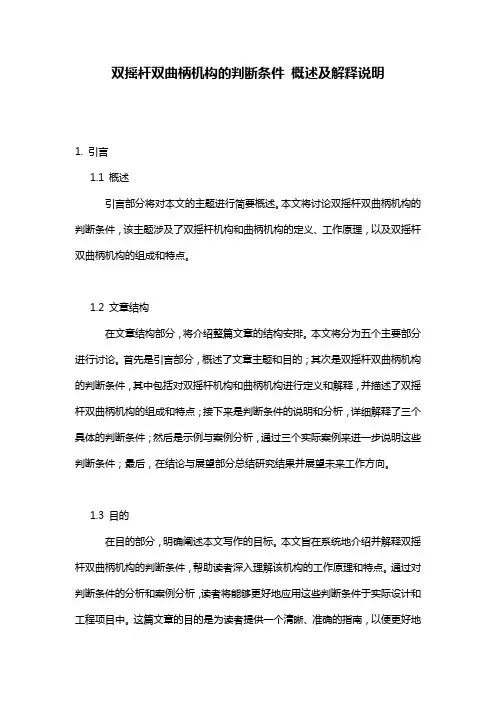

双摇杆双曲柄机构的判断条件概述及解释说明1. 引言1.1 概述引言部分将对本文的主题进行简要概述。

本文将讨论双摇杆双曲柄机构的判断条件，该主题涉及了双摇杆机构和曲柄机构的定义、工作原理，以及双摇杆双曲柄机构的组成和特点。

1.2 文章结构在文章结构部分，将介绍整篇文章的结构安排。

本文将分为五个主要部分进行讨论。

首先是引言部分，概述了文章主题和目的；其次是双摇杆双曲柄机构的判断条件，其中包括对双摇杆机构和曲柄机构进行定义和解释，并描述了双摇杆双曲柄机构的组成和特点；接下来是判断条件的说明和分析，详细解释了三个具体的判断条件；然后是示例与案例分析，通过三个实际案例来进一步说明这些判断条件；最后，在结论与展望部分总结研究结果并展望未来工作方向。

1.3 目的在目的部分，明确阐述本文写作的目标。

本文旨在系统地介绍并解释双摇杆双曲柄机构的判断条件，帮助读者深入理解该机构的工作原理和特点。

通过对判断条件的分析和案例分析，读者将能够更好地应用这些判断条件于实际设计和工程项目中。

这篇文章的目的是为读者提供一个清晰、准确的指南，以便更好地理解和利用双摇杆双曲柄机构。

2. 双摇杆双曲柄机构的判断条件2.1 双摇杆机构的定义和工作原理：双摇杆机构是一种由两个摇杆组成的机械系统。

每个摇杆都能够围绕一个固定点旋转，并通过连接件与其他部件相连。

这种机构可以实现复杂的运动传递和控制，常用于各种工程和科学领域。

双摇杆机构具有以下工作原理：当一个摇杆旋转时，它会驱动连接件进行相应的运动。

如果两个摇杆同时旋转，并且彼此之间存在耦合，它们可以实现复杂的轨迹和功能。

2.2 曲柄机构的定义和工作原理：曲柄机构是一种由曲柄、连接杆和连杆组成的机械系统。

曲柄固定在旋转轴上，连接杆固定在曲柄上，并通过连杆与其他部件相连。

这种机构常用于内燃发动机、泵浦等设备中，在往复运动中将旋转运动转化为直线运动或者反之。

曲柄机构具有以下工作原理：当曲柄以一定角速度旋转时，连接杆产生往复运动。

考研机械原理选择+填空题(含答案)1．速度影像的相似原理只能应用于同一构件的各点，而不能应用于整个机构的各点。

2．在右图所示铰链四杆机构中，若机构以AB杆为机架时，Array则为双曲柄机构；以BC杆为机架时，则为曲柄摇杆机构；以CD杆为机架时，则为双摇杆机构；以AD杆为机架时，则为曲柄摇杆机构。

3．在凸轮机构推杆的几种常用运动规律中，等速运动规律有刚性冲击；等加速等减速运动规律和余弦加速度运动规律有柔性冲击；高次多项式运动规律和正弦加速度运动规律没有刚性冲击也没有柔性冲击。

4．机构瞬心的数目Ｎ与机构的构件数k的关系是N=k（k-1）/2.5．作相对运动的3个构件的3个瞬心必然共线。

6．所谓定轴轮系是指所有轴线在运动中保持固定，而周转轮系是指至少有一根轴在运动中位置是变化的。

7. 渐开线齿廓上K点的压力角应是法线方向和速度方向所夹的锐角。

2、作用于机械上驱动力的方向与其作用点速度方向之间的夹角为锐角（锐角，钝角，直角或其他）。

3、当回转件的d/b>5时需进行_静_____平衡,当d/b<5时须进行__动____平衡。

4、铰链四杆机构的三种基本类型是曲柄摇杆机构、双曲柄机构和双摇杆机构。

5、凸轮机构的从动件常用运动规律中，等速运动规律具有刚性冲击，等加速等减速运动规律具有柔性冲击。

6、斜齿圆柱齿轮的法面参数为标准值。

7、国家标准规定将蜗杆分度圆直径标准化是为了__减少蜗轮滚刀的数量__。

8．标准斜齿圆柱齿轮传动的中心距与模数，齿数和螺旋角等参数有关。

1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。

2、标准齿轮的概念是m、a、h a*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶高和齿根高。

3、渐开线齿廓的正确啮合条件是m1=m2,α1= α2；标准安装条件是分度圆与节圆重合；连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。

《南昌工程学院机械设计基础》习题与解答一、选择题1.曲柄摇杆机构中，摇杆为主动件时，B死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为2.曲柄摇杆机构中，曲柄为主动件时，C死点位置。

（A）曲柄与连杆共线时（B）摇杆与连杆共线时（C）不存在3.为保证四杆机构良好的机械性能，B不应小于最小许用值。

（A）压力角；（B）传动角（C）极位夹角4.平面四杆机构无急回特性时的行程速比系数C。

（A）K＞1（B）K＜1（C）K=15.在双曲柄机构中，已知三杆长度为a=80mm，b=150mm，c=120mm，则d杆长度为B。

（A）＜110mm（B）110mm≤d≤190mm（C）≥190mm6.凸轮机构中的压力角是指A间的夹角。

（A）凸轮上接触点的法线与从动件的运动方向（B）凸轮上接触点的法线与该点线速度（C）凸轮上接触点的切线与从动件的运动方向7.B决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状8.凸轮机构中，基圆半径是指凸轮转动中心至_C_向径。

（A）理论轮廓线上的最大（B）实际轮廓线上的最大（C）理论轮廓线上的最小（D）实际轮廓线上的最小9.在曲柄滑块机构中，当取滑块为原动件时，_C_死点位置。

（A）有一个（B）没有（C）有两个（D）有三个10.对于铰链四杆机构，当满足杆长之和的条件时，若取__C_为机架，将得到双曲柄机构。

（A）最长杆（B）与最短杆相邻的构件（C）最短杆（D）与最短杆相对的构件11.曲柄摇杆机构中，曲柄为主动件，则传动角是_B_。

（A）摇杆两个极限位置之间的夹角（B）连杆与摇杆之间所夹锐角（C）连杆与曲柄之间所夹锐角（D）摇杆与机架之间所夹锐角12.普通平键联接传递动力是靠B。

（A）两侧面的摩擦力（B）两侧面的挤压力（C）上下面的挤压力（D）上下面的摩擦力13.设计键联接的几项主要内容是：（a）按轮毂长度选择键的长度；（b）按要求选择键类型；（c）按内径选择键的剖面尺寸；（d）进行必要强度校核。

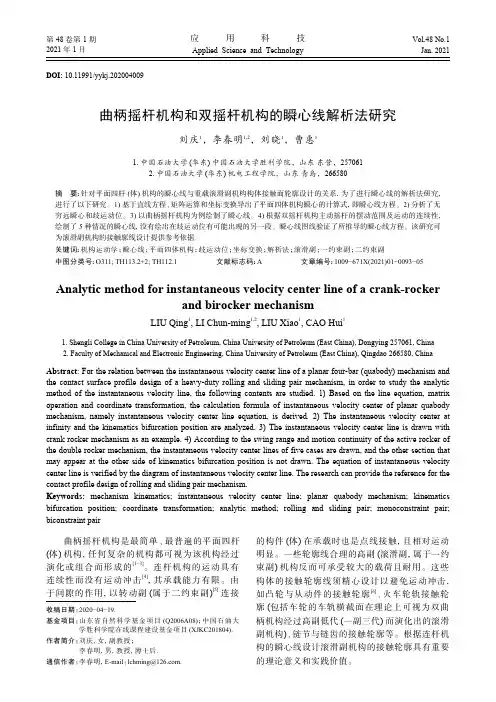

DOI: 10.11991/yykj.202004009曲柄摇杆机构和双摇杆机构的瞬心线解析法研究刘庆1，李春明1,2，刘晓1，曹惠11. 中国石油大学(华东) 中国石油大学胜利学院，山东 东营，2570612. 中国石油大学(华东) 机电工程学院，山东 青岛，266580摘 要：针对平面四杆(体)机构的瞬心线与重载滚滑副机构构体接触面轮廓设计的关系，为了进行瞬心线的解析法研究，进行了以下研究。

1)基于直线方程、矩阵运算和坐标变换导出了平面四体机构瞬心的计算式，即瞬心线方程。

2)分析了无穷远瞬心和歧运动位。

3)以曲柄摇杆机构为例绘制了瞬心线。

4)根据双摇杆机构主动摇杆的摆动范围及运动的连续性，绘制了5种情况的瞬心线，没有绘出在歧运动位有可能出现的另一段。

瞬心线图线验证了所推导的瞬心线方程。

该研究可为滚滑副机构的接触廓线设计提供参考依据。

关键词：机构运动学；瞬心线；平面四体机构；歧运动位；坐标变换；解析法；滚滑副；一约束副；二约束副中图分类号：O311; TH113.2+2; TH112.1 文献标志码：A 文章编号：1009−671X(2021)01−0093−05Analytic method for instantaneous velocity center line of a crank-rockerand birocker mechanismLIU Qing 1, LI Chun-ming 1,2, LIU Xiao 1, CAO Hui 11. Shengli College in China University of Petroleum, China University of Petroleum (East China), Dongying 257061, China2. Faculty of Mechanical and Electronic Engineering, China University of Petroleum (East China), Qingdao 266580, ChinaAbstract : For the relation between the instantaneous velocity center line of a planar four-bar (quabody) mechanism and the contact surface profile design of a heavy-duty rolling and sliding pair mechanism, in order to study the analytic method of the instantaneous velocity line, the following contents are studied. 1) Based on the line equation, matrix operation and coordinate transformation, the calculation formula of instantaneous velocity center of planar quabody mechanism, namely instantaneous velocity center line equation, is derived. 2) The instantaneous velocity center at infinity and the kinematics bifurcation position are analyzed. 3) The instantaneous velocity center line is drawn with crank rocker mechanism as an example. 4) According to the swing range and motion continuity of the active rocker of the double rocker mechanism, the instantaneous velocity center lines of five cases are drawn, and the other section that may appear at the other side of kinematics bifurcation position is not drawn. The equation of instantaneous velocity center line is verified by the diagram of instantaneous velocity center line. The research can provide the reference for the contact profile design of rolling and sliding pair mechanism.Keywords: mechanism kinematics; instantaneous velocity center line; planar quabody mechanism; kinematics bifurcation position; coordinate transformation; analytic method; rolling and sliding pair; monoconstraint pair;biconstraint pair曲柄摇杆机构是最简单、最普遍的平面四杆(体)机构，任何复杂的机构都可视为该机构经过演化或组合而形成的[1−3]。

习题33-1 铰链四杆机构有哪几种基本型式？如何判定？答：铰链四杆机构分为三种基本形式，即曲柄摇杆机构、双曲柄机构和双摇杆机构。

判别方法为：1.当机构中最短构件长度l min与最长构件长度l max之和小于等于其余两构件长度之和，即l min+l max≤l'+l''。

（1）若取与最短构件相邻的构件为机架时，则为曲柄摇杆机构，如图3-18（a）、（b）所示。

（2）若取最短构件为机架，则为双曲柄机构，如图3-18（c）所示。

（3）若取与最短构件相对的构件为机架，则为双摇杆机构，如图3-18（d）所示。

2.当机构中最短构件长度l min与最长构件长度l max之和大于其余两构件长度之和，即l min+l max﹥l'+l''时，无论取哪一构件为机架，均为双摇杆机构。

3-2 判断如图题3-2所示铰链四杆机构的类型。

答：（a）l min+l max=25+120=145，l'+l''=100+60=160。

l min+l max﹤l'+l''，且最短杆相邻杆为机架，此机构为曲柄摇杆机构。

（b）l min+l max=40+110=150，l'+l''=70+90=160。

l min+l max﹤l'+l''，且取最短杆为机架，此机构为双曲柄机构。

（c）l min+l max=50+100=150，l'+l''=70+60=130。

l min+l max﹥l'+l''，此机构为双摇杆机构。

（d）l min+l max=50+100=150，l'+l''=70+90=160。

l min+l max﹤l'+l''，且取最短杆相对构件为机架，为双摇杆机构。

3-3 平面四杆机构有哪些基本性质?答：急回特性；压力角和传动角；止点位置。
