目录工程报验申请表 (3)分部工程质量验收记录表 (4)分项工程质量验收记录表 (5)基础检验批质量验收记录表 (6)遮栏及栅栏检验批质量验收记录表 (7)电力变压器检验批质量验收记录表 (8)互感器检验批质量验收记录表 (9)高压断路器检验批质量验收记录表 (10)隔离开关、负荷开关及高压熔断器检验批质量验收记录表 (11)箱式变电站及箱式电抗器检验批质量验收记录表 (12)二次配线检验批质量验收记录表 (13)高压母线装置检验批质量验收记录表 (14)交直流电源装置检验批质量验收记录表 (15)综合自动化装置检验批质量验收记录表 (16)基础开挖及基础浇筑检验批质量验收记录表 (17)杆塔组立、横担组装及绝缘子安装检验批质量验收记录表（Ⅰ） (18)杆塔组立、横担组装及绝缘子安装检验批质量验收记录表（Ⅱ） (19)拉线安装检验批质量验收记录表 (20)导线、地线架设检验批质量验收记录表 (21)电缆附件制作与安装检验批质量验收记录表 (22)配管配线检验批质量验收记录表（Ⅰ） (23)配管配线检验批质量验收记录表（Ⅱ） (24)配电箱（柜）检验批质量验收记录表 (25)桥隧及特殊场所照明检验批质量验收记录表 (26)防爆电气设备检验批质量验收记录表 (27)接地网检验批质量验收记录表 (28)防雷装置安装检验批质量验收记录表 (29)室外及站场照明设检验批质量验收记录表 (30)基础及构支架检验批质量验收记录表 (31)电气装置进场检验批质量验收记录表 (32)高压开关柜检验批质量验收记录表 (33)集中无功补偿装置检验批质量验收记录表 (34)户外高压开关箱（柜）检验批质量验收记录表 (35)中性点接地检验批质量验收记录表 (36)安全监控系统检验批质量验收记录表 (37)电缆线路进场检验批质量验收记录表 (38)电缆敷设检验批质量验收记录表 (39)电缆井检验批质量验收记录表 (40)低压配电进场检验批质量验收记录表 (41)电气照明进场检验批质量验收记录表 (42)防雷与接地进场检验批质量验收记录表 (43)电气设备接地检验批质量验收记录表 (44)等电位联结检验批质量验收记录表 (45)与综合接地系统的连接检验批质量验收记录表 (46)远动终端设备及通信管理机检验批质量验收记录表 (47)35KV及以下架空线路进场检验批质量验收记录表 (48)线路设备安装检验批质量验收记录表 (49)低压开关柜检验批质量验收记录表 (50)UPS不间断电源装置及EPS应急电源装置检验批质量验收记录表 (51)滑触线检验批质量验收记录表 (52)起重机电气装置安装检验批质量验收记录表 (53)封闭母线检验批质量验收记录表 (54)地面电源检验批质量验收记录表 (55)电力远动系统设备进场检验批质量验收记录表 (56)远动系统检验批质量验收记录表 (57)远动设备安装检验批质量验收记录表 (58)机电设备监控系统进场检验批质量验收记录表 (59)集中监控站设备安装检验批质量验收记录表 (60)现场监控设备安装检验批质量验收记录表 (61)系统布线检验批质量验收记录表 (62)机电设备监控系统检验批质量验收记录表 (63)XXXXX工程工程报验申请表（TA8）工程项目名称：XXXXX工程施工合同段：编号：分部工程质量验收记录分项工程质量验收记录XXXXX工程基础、构支架及遮栏、栅栏进场检验批质量验收验收记录遮栏及栅栏检验批质量验收记录表电力变压器检验批质量验收记录表互感器检验批质量验收记录表高压断路器检验批质量验收记录表莱龙扩能改造工程隔离开关、负荷开关及高压熔断器检验批质量验收记录表XXXXX工程箱式变电站及箱式电抗器检验批质量验收记录表XXXXX工程二次配线检验批质量验收记录表高压母线装置检验批质量验收记录表般交直流电源装置检验批质量验收记录表XXXXX工程综合自动化装置检验批质量验收记录表基础开挖及基础浇筑检验批质量验收记录表杆塔组立、横担组装及绝缘子安装检验批质量验收记录表（Ⅰ）杆塔组立、横担组装及绝缘子安装检验批质量验收记录表（Ⅱ）拉线安装检验批质量验收记录表XXXXX工程导线、地线架设检验批质量验收记录表XXXXX工程电缆附件制作与安装检验批质量验收记录表XXXXX工程配管配线检验批质量验收记录表（Ⅰ）XXXXX工程配管配线检验批质量验收记录表（Ⅱ）XXXXX工程配电箱（柜）检验批质量验收记录表XXXXX工程桥隧及特殊场所照明检验批质量验收记录表XXXXX工程防爆电气设备检验批质量验收记录表XXXXX工程接地网检验批质量验收记录表防雷装置安装检验批质量验收记录表室外及站场照明设检验批质量验收记录表基础及构支架检验批质量验收记录表电气装置进场检验批质量验收记录表高压开关柜检验批质量验收记录表XXXXX工程集中无功补偿装置检验批质量验收记录表户外高压开关箱（柜）检验批质量验收记录表中性点接地检验批质量验收记录表安全监控系统检验批质量验收记录表电缆线路进场检验批质量验收记录表电缆敷设检验批质量验收记录表电缆井检验批质量验收记录表低压配电进场检验批质量验收记录表电气照明进场检验批质量验收记录表防雷与接地进场检验批质量验收记录表电气设备接地检验批质量验收记录表等电位联结检验批质量验收记录表与综合接地系统的连接检验批质量验收记录表远动终端设备及通信管理机检验批质量验收记录表35KV及以下架空线路进场检验批质量验收记录表线路设备安装检验批质量验收记录表低压开关柜检验批质量验收记录表。
铁塔组立检查记录表
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：
自立式铁塔组立检查和评级记录
监理工程师：施工负责人：检查人：。
表 B.0.1 施工组织设计/专项施工方案报审表★本表（含附件）一式五份，监理项目部存两份，建设单位（业主项目部）存一份，承包单位存两份。
贵州电网有限责任公司兴义供电局2017年中低压业扩配套及紧急项目：110kV漫坡变10kV漫关线支线等新建改造工程杆塔组立及附件安装专项施工方案批准：年月日审核：年月日编制：年月日2017年110KV漫坡变10KV漫关线支线等新建改造工程项目部2017 年11 月08 日第一节工程概况一、工程概况本工程10kV线路工程共3条，总回长9.719km。
其中：架空JKLYJ-240型绝缘线回长9.719km；新建杆塔149基，其中：电杆Y-Z-190X15-M116基，钢管杆33基；新建电缆排管101米。
二、工程内容1、110kV漫坡变10kV漫关线笔锋大道支线新建工程：本工程：110kV漫坡变10kV漫关线笔锋大道支线新建工程，10kV线路长度共3.25km、Y-Z-190X15-M电杆60基、10K-G2-J-65-11钢杆7基、10K-G2-J-95-11钢杆5基、10K-G2-J-112-11钢杆1基。
线路采用JKLYJ-240。
2、110kV漫坡变10kV漫关线龙城大道支线新建工程：一、本工程:110kV漫坡变10kV漫关线龙城大道支线新建工程，10kV线路长度共3.143km、Y-Z-190X15-M电杆53基、10K-G2-J-65-11钢杆17基、10K-G2-J-95-11钢杆2基、10K-G2-J-112-11钢杆1基。
新建电缆0.101km，线路采用JKLYJ-240。
3、110kV漫坡变10kV漫关线延伸项目工程：1)本工程: 110kV漫坡变10kV漫关线延伸项目工程，,10kV线路长度共3.119km、Y-Z-190X15-M电杆3基。
线路采用JKLYJ-240。
三、施工目的满足城市建设发展需要。
第二节施工组织方案一、施工现场组织机构设置1、人员组织1.1 施工单位：贵州宏源集团实业有限公司1.2 现场负责人：白俊开负责施工现场的组织协调及施工安全管理、同时作好相关施工记录。

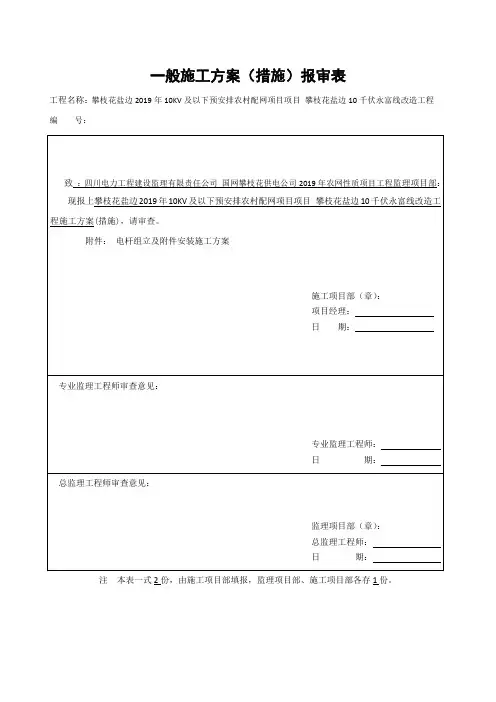

一般施工方案（措施）报审表工程名称：攀枝花盐边2019年10KV及以下预安排农村配网项目项目攀枝花盐边10千伏永富线改造工程编号：注本表一式2份，由施工项目部填报，监理项目部、施工项目部各存1份。
电杆组立及附件安装施工方案批准：年月日审核：年月日编写：年月日攀枝花盐边2019年10KV及以下预安排农村配网项目部年月电杆组立及附件安装施工方案一、工程名称：攀枝花盐边2019年10KV及以下预安排农村配网项目项目攀枝花盐边10千伏永富线改造工程二、工程概况：本工程为攀枝花盐边10千伏永富线改造工程，其概况如下：一、本工程概况：工程总量：（一）高压线路总长47.827km，三线长47.827km(采用架空绝缘导线,JKLYJ,120导线架设14.298km，架空绝缘导线,JKLYJ,95导线架设30.769km,钢芯铝绞线JL/G1A，70/10,1.877KM;钢芯铝绞线JL/G1A，120/20，0.883KM)，共使用电杆465基（其中：新建Φ190×12m电杆 301基，Φ190×15m电杆 44基，Φ230×15m电杆 3基，原电杆117基）,新建GJ-50型拉线452组，使用400×600拉盘452块。
（二）改造范围1、10kV永富线1#号杆至130#号杆主线2、10kV永富线17#号杆至17-5#号杆3、10kV永富线25-1#号杆至25-1-2#号杆4、10kV永富线25#号杆至25-5#号杆5、10kV永富线29#号杆至29-1#号杆6、10kV永富线36#号杆至36-2#号杆7、10kV永富线40#号杆至40-76#苍卜支线8、10kV永富线40-12#号杆至40-12-3#号杆9、10kV永富线40-17#号杆至40-17-1#号杆10、10kV永富线40-44#号杆至40-44-3#号杆11、10kV永富线40-46#号杆至40-46-41#号杆12、10kV永富线40-46-26#号杆至40-16-26-6#号杆13、10kV永富线40-46-25#号杆至40-46-25-3#号杆14、10kV永富线40-56#号杆至40-56-31#号杆15、10kV永富线40-56-3#号杆至40-56-3-1#号杆16、10kV永富线40-72#号杆至40-72-1#号杆17、10kV永富线40-75#号杆至40-75-2-1#号杆18、10kV永富线40-76#号杆至40-76-3-3#号杆19、10kV永富线40-76-3#号杆至40-76-14至10kV永富线竟发矿业3号杆20、10kV永富线42#号杆至42-1#号杆21、10kV永富线61#号杆至61-1#号杆22、10kV永富线69#号杆至69-10#号杆23、10kV永富线69-8#号杆至69-8-12#号杆24、10kV永富线77#号杆至77-1#号杆25、10kV永富线88#号杆至88-22#号杆26、10kV永富线89#号杆至89-1#号杆27、10kV永富线89#号杆至89-10#号杆28、10kV永富线89-3#号杆至89-3-3#号杆29、10kV永富线99#号杆至99-12#号杆30、10kV永富线99-7#号杆至99-7-4#号杆31、10kV永富线99-7-1#号杆至99-7-1-2#号杆32、10kV永富线99-3#号杆至99-3-1#号杆33、10kV永富线100#号杆至100-12#号杆34、10kV永富线100-1#号杆至100-1-2#号杆35、10kV永富线115#号杆至115-1#号杆36、10kV永富线120#号杆至120-1#号杆二、编制依据1.攀枝花供电公司仁和供电分公司提供的工程施工图及设计总说明；2.《电气装置安装工程质量检验及评定规程》DL/T5161.1 -5161.17-20023.本工程路径地形和现场勘察资料；4.《架空电力线路施工及验收规范》GB50233-2005 ；5.《架空送电线路施工质量检验评级标准》6.<<电力建设安全工作规程>> (DL 5009.2-2004)及<<电力建设安全生产工作规程 >>。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
杆塔组立、横担组装及绝缘子安装检验批质量验收记录表
09040202
011。

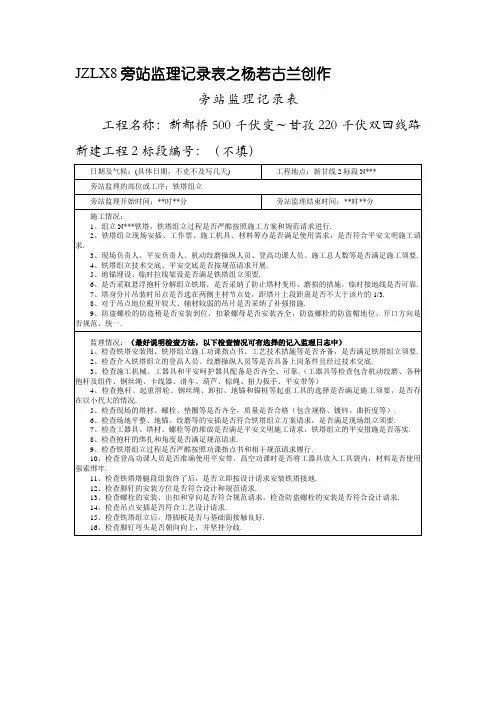

JZLX8旁站监理记录表之杨若古兰创作
旁站监理记录表
工程名称：新都桥500千伏变～甘孜220千伏双回线路新建工程2标段编号：（不填）
注本表由监理项目部填写，监理项目部存份.
填写、使用说明
（1）本表由监理工作人员填写.
（2）如监理人员发现成绩性质严重，应在记录旁站监理表式后，发出监理工程师通知单请求施工项目部进行整改.
（3）对施工项目部现场整改成绩，也应坚持书面记录，并在备注栏中说明整改情况.
（4）本表经施工项目部质检人员及监理旁站人员签字
后无效.。
起重机组立杆塔安全施工作业票一、杆塔工程危险点控制措施1、施工人员应熟悉施工区域内的环境。
作业前，先清除附近障碍物或采取其他措施。
2、组立（拆、换）杆塔应设安全监护人。
3、非施工人员不得进入作业区。
4、组立铁塔时，地脚螺栓应及时加垫片，拧紧螺帽，并应及时连上接地线。
5、组立杆塔过程中，吊件垂直下方严禁有人。
6、作业现场除必要的施工人员外，其他人员应离开杆塔高度的1.2倍距离以外。
7、杆塔组立的加固绳和临时拉线必须使用钢丝绳。
8、在受力钢丝绳的内角侧严禁有人。
9、钢丝绳与铁件绑扎处应衬垫软物。
10、使用卧式地锚时，地锚套引出方向应开挖马道，马道与受力方向应一致。
11、不得利用树木或外露岩石作牵引或制动等主要受力锚桩。
12、组立的杆塔不得用临时拉线过夜；需要过夜时，应对临时拉线采取安全措施。
13、临时拉线必须在永久拉线全部安装完毕后方可拆除，拆除时应由现场负责人统一指挥。
严禁采用安装一根永久拉线、拆除一根临时拉线的做法。
14、调整杆塔倾斜或弯曲时，应根据需要增设临时拉线；杆塔上有人时，不得调整临时拉线。
15、拆除受力构件必须事先采取补强措施。
16、立塔前应先检查起重机运行等情况,严禁带病或超负荷作业。
18、杆塔材、工具严禁浮搁在杆塔上。
19、组立（拆）高塔必须使用速差自控器及安全自锁器。
21、拆除抱杆应事先采取防止拆除段自由倾倒措施，然后逐段拆除，严禁提前拧松或拆除部分连接螺栓。
22、杆塔拆除或更换主要受力部件时应遵守本部分的有关规定。
二、起重机组立杆塔危险点控制措施1、司机应参加道路和桥梁的踏勘。
起重机工作位置的地基必须稳固，附近的障碍物应清除。
2、起重前应对起重机进行全面检查。
3、起重机作业必须按安全施工技术规定和起重机操作规程进行；起重臂及吊件下方必须划定安全区，地面应设安全监护人。
4、起重机作业时遵守下列规定：①吊件和起重臂下方严禁有人。
②吊件吊起10cm时应暂停，检查制动装置，确认完好后方可继续起吊。
铁塔组立施工技术、安全交底记录技术及安全措施交底记录编号：110GSHD-YZ-02工程名称施工阶段交底时间听讲单位交底人交底地点交底依据和主要内容：杆塔作业指导书、杆塔安全措施、杆塔根底质量措施、杆塔文明施工及环境爱护措施一、工程名称：二、线路方向：三、杆塔组立施工留意事项1、独立塔组立采纳内悬浮抱杆分解组立。
2、铁塔组装使用的各种规格的塔材、螺栓、垫片、脚钉必需符合设计图纸要求。
3、螺栓的穿入方向应符合以下规定：3、1对立体构造：水平方向由内向外；垂直方向由下向上。
3、2对水平构造：顺线路方向，由送电侧穿入或按统一方向穿入；横线路方向，两侧由内向外，中间由左向右（指面对受电侧）；垂直方向由下向上。
4、螺杆应与构件面垂直,螺栓头平面与构件间不应有空隙。
5、螺母拧紧后, 螺杆露出的长度:对单螺母不应小于两个螺距, 对双螺母可与螺母相平。
6、必需加垫者，每端不宜超过两个垫片。
7、直线耐张塔，中相跳线横担安装在线路前进方向的左侧。
8、铁塔连接螺栓在组立完毕时必需全部紧固（到达扭矩标准）。
架线后应复紧一遍,到达扭矩标准。
应在铁塔顶部至边导线以下之间的全部单螺母螺栓的外露螺纹上刷灰铅油，以防螺母松动。
根底顶面以上8米塔身安装防盗螺栓。
接地眼孔位置暂担心装防盗螺栓。
四、杆塔组立施工质量严格执行《35kV架空送电线路施工及验收标准》、的规定和《杆塔组立施工作业指导书》的全部规定。
五、杆塔组立施工安全措施1、施工前要正确填写安全工作票，工作票签字齐全、有效；各作业点要明确指定安全监护人，各施工人员要明确自己的岗位职责，作业中必需到岗到位。
2、坚持班前讲话制度，在各道工序开头前，由施工队现场工作负责人宣读安全工作票，强调安全留意事项，明确施工工艺施工方法和各岗位人员的安全责任。
3、施工前施工队工作负责人必需对施工人员讲解安全留意事项和操作方法，宣讲安全工作票和安全监护制度，并做好安全监护工作。
4、工作负责人应把握抱杆各部绳索的受力状况，起吊重量，不得超过作业指导书中的规定。
铁塔组立一、抱杆的起立（一）起立小抱杆（1）把小抱杆布置好，顶部挂一个起重滑轮，安装好起吊钢丝绳及临时拉线（白棕绳）。
（2）在基础的四个腿上安装好塔脚并把地脚螺栓扭紧。
（3）在靠近小抱杆的顶部支好“剪刀撑”。
（4）用人力把小抱杆的顶部抬高放进支好的“剪刀撑”里，这时小抱杆对地有一定的角度。
（5）用塔脚作锚桩，用白棕绳作制动绳固定小抱杆的底部。
（6）拉动小抱杆顶部的临时拉线起立小抱杆，并利用塔脚作锚桩打好小抱杆的临时拉线。
（二）起立铝合金抱杆（1）做好的起重滑轮、磨绳、内拉线的安装工作。
（2）通过起立好的小抱杆用机动绞磨来起立铝合金抱杆，抱杆竖立在中心桩旁，并打好内拉线。
（3）用抱杆放下小抱杆，把小抱杆抬出并摆放在工器具位置。
（4）铝合金单杆技术参数表见下表。
铝合金抱杆参数表注：1、表中：λ—抱杆的长细比； Pmax工作—最大工作中心受压；Σ—临界应力；N—安全系数。
2、以上计算均不考虑偏心作用，不计上、下拉线及斜材剪力的影响。
2、塔腿及下段起吊用铝合金抱杆起吊四个塔腿的主材，上部挂好滑轮作起吊小材用，然后通过滑轮起吊下段的交叉材，最后联结小材。
3、抱杆的提升（一）提升抱杆包括将抱杆由地面升至平口及每段吊装后提升。
（1）首先应将抱杆腰环拉线打紧，再将抱杆头平衡绳及浪风绳松出但不能完全松完，将抱杆提升绳套进机动绞磨，提升绳通过滑车提升抱杆。
（2）提升抱杆离地后，卸下抱杆底部段，根据需要把未组完的4米或2米抱杆段连接好，然后再连接抱杆底部段，这时可以正常提升铝合金抱杆了。
（3）提升到位后，先将抱杆头平衡绳及浪风绳打紧，松出抱杆腰环绳。
再打紧抱杆兜子绳。
抱杆腰绳不得系得过紧或过松，以保证抱杆能在腰绳内自由升降为原则。
（二）起动绞磨，使牵引钢绳拉紧，松开抱杆尾端绑扎绳，慢慢松出四方拉线，使抱杆沿牵引绳徐徐升起。
（三）提升抱杆时将提升钢绳通过提升滑车用机动绞磨将抱杆摇受力，使提升绳承受抱杆重量，当抱杆底部下悬浮绳不受力后，将其解开。
安全技术交底记录表本表一式多份，参加会议单位各存一份。
车江220kV变至永乐110kV变π接入乐里110kV变线路工程（含光缆工程）杆塔组立安全文明施工安全技术交底一、杆塔组立工序安全责任制由于铁塔组立是送电线路施工的一项集体操作，又是比较危险的操作，因此，保证铁塔组立的安全必须执行组塔工序中各个岗位的责任制，这是最基本最主要的安全措施。
铁塔组立工序的岗位较多，而且由于组塔方法的不同，岗位及职责也有所不同。
现将主要施工人员的岗位职责归纳入下。
1、队长的职责：（1）负责组织技术交底，组织学习安全规程，施工验收规范和有关技术措施。
（2）根据人员的思想，技术，身体状况明确分工，尽量做到相对稳定。
（3）组织技工认真检查立塔工器具，不合格的严禁使用。
（见附表：组立塔主要工器具安全检查记录）（4）检查立塔前的准备工作是否完成，没有做好准备的铁塔不应安排立塔。
（5）遇有特殊地形或特殊情况，或是本队在本工程的第一基铁塔，必须亲临现场指挥。
2、队技术员的职责（1）协助队长做好各项立塔准备工作，认真填写立塔安全作业票。
（2）督促按施工工艺设计正确布置现场，若现场地形不能按施工工艺设计要求布置时，应在立塔前作补充验算，检验立塔工器具能否满足立塔安全要求。
（3）针对各塔位的具体情况提出立塔施工安全的补充措施。
（4）遇有特殊地型或特殊情况，或是本队在本工程的第一基塔，必须亲自参加。
3、组装负责人的职责（1）明确参加组装的施工人员的分工，交代安全措施和技术指导。
（2）组织施工人员严格按施工图及工艺设计要求进行组装。
（3）组装中的遗留问题应登记清单，上报队长或工程处。
4、塔现场准备负责人的职责（1）对参与立塔准备工作的民工交待安全措施。
（2）按施工工艺设计要求，确定地锚及铁桩的距离，方位，深度，马道等。
（3）遇有特殊地形，地质应报告队长或立塔指挥人检查后再埋没地锚。
5、组立杆塔指挥人的职责（1）负责宣布立塔安全工作票，向参加立塔的施工人员讲解质量要求，安全措施及特殊注意事项。
杆塔分解组立安全施工作业票1、□检查吊装方案和现场布置是否符合施工技术措施和安全技术措施的规定；施工前应检查工器具，不得超规定使用。
2、□离地2米以上的高空作业，必须穿软底胶鞋，绑扎安全带；塔上塔下工作人员必须戴好安全帽、工作前严禁饮酒。
3、□塔上工作人员不准扔工具和材料，避免高空落物伤人。
4、□塔上工作人员要选好安全位置，上下联系好后方准起吊，塔上塔下必须设负责人和安全监护人，防止配合不当，误操作伤人。
5、□在吊装过程中，控制大绳应按抱杆受力和吊件相碰情况随时放松，使抱杆顶部的受力基本保持平衡。
6、□采用双面吊装时，两吊件的提升速度应基本保持一致；采用单片组立时，必须打好临时拉线方可松磨登高作业；连铁时，应本着由下往上的顺序逐步进行，严禁用手指找孔。
7、□吊件就位后应及时连接好，主材连接螺丝没有紧固时，不准登塔安装附铁或解开吊绳套；塔上不得摆放浮铁，严禁浮搁活头铁。
8、□绞磨必须固定在可靠的地锚上；现场除必要的工作人员外，其他人员应离开塔高的1.2倍以外，任何人不得在受力钢绳的内侧和吊件下方逗留。
9、□遇有雷雨及六级以上风力的天气，停止高空作业和起吊工作。
10、□采用外拉线抱杆，内拉线抱杆及内摇臂抱杆组塔时，现场布置及操作工艺必须符合技术交底的要求，不得擅自更改。
遇特殊情况，工作负责人和安全负责人应补充相应的安全措施。
11、□在带电线路及其他构筑物附近立塔施工时，要有专门安全措施，并应设危险警告牌。
12、□缆风绳、拉线及地锚要符合技术措施规定；组合地面段塔片，严禁使用铁塔角铁作为抱杆，抱杆按技术措施选用。
杆塔分解组立安全施工作业票（二）杆塔分解组立是电力施工中常见的作业项目之一，也是施工中比较重要的环节之一。
为了保证杆塔分解组立施工的安全性和顺利进行，需要制定和使用作业票来指导和管理施工人员进行作业。
本文将详细介绍杆塔分解组立安全施工作业票的内容和要点。
一、作业票的目的和作用杆塔分解组立安全施工作业票是为了保证杆塔分解组立施工的安全性和顺利进行而制定的，其目的和作用主要有以下几点：1.明确作业范围和目标：作业票中应明确杆塔分解组立的范围和目标，包括需要分解的杆塔数量、需要组立的杆塔数量等。
电工杆塔组立与架线作业安全要求1.杆塔组立的安全要求：（1）有醒目的危险区域区划警戒标志和警示标牌。
（2）有专人监护安全施工措施的执行。
（3）不得利用树木、外露岩石作牵引或制动等主要受力锚桩。
（4）组立的杆塔不得利用临时拉线过夜。
必需过夜时，要对临时拉线作重复保险措施。
（5）临时拉线的设置与拆除：●单杆（塔）不得少于4根；双杆（塔）不得少于6根。
●必须在永久拉线全部安装完毕后，方可拆除临时临时拉线。
●拆除工作必须在现场主管的统一指挥下进行。
●严禁采用安装一根永久拉线，拆除一根临时拉线的做法。
（6）用悬浮内（外）拉线抱杆组立铁塔：●提升抱杆应设置两道腰环。
●如采用单腰环，抱杆顶部应设临时拉线控制。
●起吊过程中腰环不得受力。
●抱杆的倾角不得超过施工技术措施的要求。
●抱杆拉线应绑扎在塔身节点下方。
●抱杆承托绳应绑扎在塔身节点上方，并紧靠节点处。
●双面吊装时，两侧荷重、提升速度及摇臂的变幅角应基本一致。
●杆塔整体组立时，总牵引地锚、制动系统中心、抱杆顶点及杆塔中心必须在统一垂直面上。
2.架线工程的安全要求：（1）张力放线●牵引过程中。
牵引绳进入的主牵引机高速专项滑车与钢丝绳滑车的内侧严禁有人。
●导引绳、牵引绳的端头连接部位、旋转连接器及抗弯连接器在使用前要有专人负责检查。
●旋转连接器严禁直接进入牵引轮或卷筒。
（2）附件安装：●速查自控器或安全带应拴在横担主材上，不得拴在绝缘子串上。
●安装间隔棒时，安全带（绳）应栓在一根子到线上（3）平衡挂线●挂线时，严禁在耐张塔两侧的同相导线上进行其他作业。
●高处断线时，作业人员不得站在放线滑车上操作，割断最后一根导线时，应注意防止滑车失稳晃动。
3.预防静电的安全要求：（1）送电线路作业临近带电体或带电线路时，必须按规定装设可靠的接地装置，以预防电击。
（2）装设保安接地线●先界面不得小于16mm2；●采用编织软铜线；●使用专用夹具；●连接牢靠。
（3）装设接地线时，要先接接地端，后接导线后地线。
