塑料线槽配线

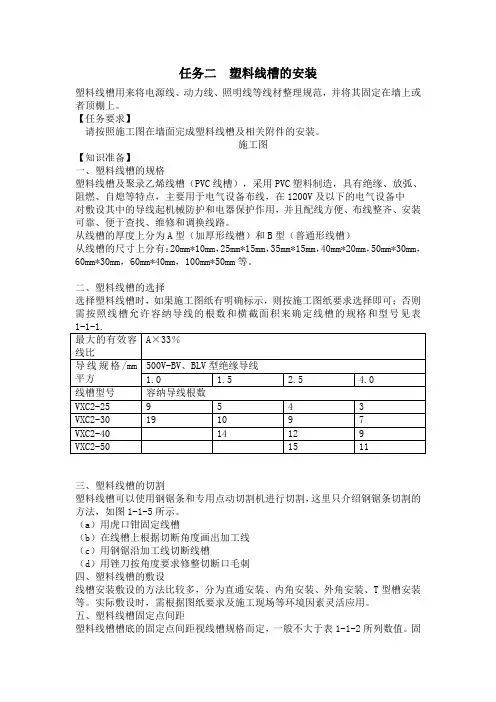

任务二塑料线槽的安装塑料线槽用来将电源线、动力线、照明线等线材整理规范，并将其固定在墙上或者顶棚上。

【任务要求】请按照施工图在墙面完成塑料线槽及相关附件的安装。

施工图【知识准备】一、塑料线槽的规格塑料线槽及聚录乙烯线槽（PVC线槽），采用PVC塑料制造，具有绝缘、放弧、阻燃、自熄等特点，主要用于电气设备布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电器保护作用，并且配线方便、布线整齐、安装可靠、便于查找、维修和调换线路。

从线槽的厚度上分为A型（加厚形线槽）和B型（普通形线槽）从线槽的尺寸上分有：20mm*10mm，25mm*15mm，35mm*15mm，40mm*20mm，50mm*30mm，60mm*30mm，60mm*40mm，100mm*50mm等。

二、塑料线槽的选择选择塑料线槽时，如果施工图纸有明确标示，则按施工图纸要求选择即可；否则需按照线槽允许容纳导线的根数和横截面积来确定线槽的规格和型号见表三、塑料线槽的切割塑料线槽可以使用钢锯条和专用点动切割机进行切割，这里只介绍钢锯条切割的方法，如图1-1-5所示。

（a）用虎口钳固定线槽（b）在线槽上根据切断角度画出加工线（c）用钢锯沿加工线切断线槽（d）用锉刀按角度要求修整切断口毛刺四、塑料线槽的敷设线槽安装敷设的方法比较多，分为直通安装、内角安装、外角安装、T型槽安装等。

实际敷设时，需根据图纸要求及施工现场等环境因素灵活应用。

五、塑料线槽固定点间距塑料线槽槽底的固定点间距视线槽规格而定，一般不大于表1-1-2所列数值。

固定线槽钱，应从始端到终端在墙壁或顶棚上找好水平或垂直线，用粉袋沿墙壁等处弹出线路的中心线，并根据线槽定点的挡距要求，标出线槽的固定点。

若在线槽中间固定，固定点应在线槽中心线上，若在线槽两侧固定，固定点应在两侧保持两条直线。

固定线槽时，应先固定两端在固定中间，端部固定点据槽底终点不应大于50mm。

固定好的槽底应紧贴建筑物表面，布置合理，横平竖直，线槽的水平度与垂直度允许误差不应大于5mm，安装效果如图1-1-13所示。

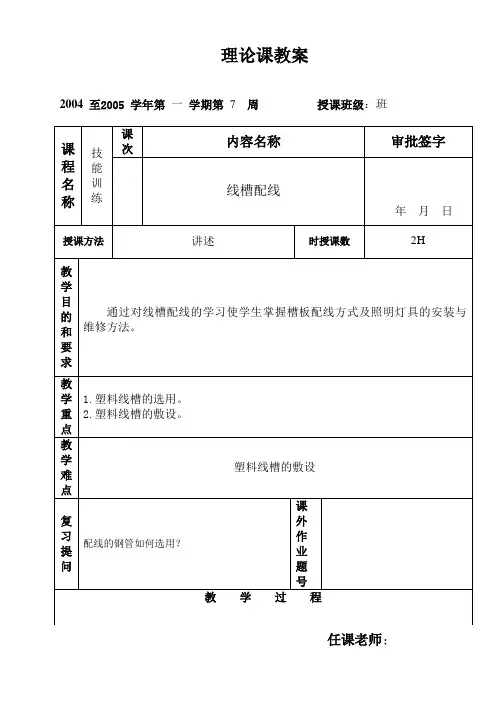

理论课教案
2004 至2005 学年第一学期第7 周授课班级：班
任课老师：
图6-48 806 系列塑料线槽规格
图6-49 VXC40~80 型塑料线槽敷设方法
a) 槽底和槽盖的对接做法 b) 顶三通接头槽底做法 c) 槽盖平拐角做法 d) 稽底和槽盖外拐角做法e) 顶三通接头槽盖做法 f) 槽底果拐弯做法 g) 槽盖分支接头做法之一 h) 槽盖分支接头做法之二i) 槽底分支接头做法 j) 槽底十字交叉接头做法 k) 槽盖和槽底错位搭接示意图
m) 用木砖安装 n) 槽体固定点间距尺寸 o) 槽底和槽盖内拐角做法 p)
图6-50 用VXC-25 型塑料线槽明敷照明示意图3. 塑料线槽的配线
塑料线槽的配线,应根据线槽内孔面积配线, 可参照表 6-8 选取。

技术交底编号005工程名称漯河市第五咼级中学南校区教学楼改造项目交底日期施工单位林州市宏图建设工程有限公司分项工程名称电气安装工程交底提要塑料线槽安装配线工艺标准(W 407)1适用范围本标准适用于干燥室内的建筑电气系统明配线工程。

2 施工准备2.1材料2.1.1塑料线槽：应由难燃型硬聚氯乙烯工程塑料经挤压而成型，严禁使用非难燃型材料加工。

线槽由槽底、槽盖及附件组成，氧指数不应低于27%。

线槽内外应光滑，且无棱刺、翘边等变形现象。

并有产品合格证和出厂检验报告。

2.1.2绝缘线缆：线缆的型号、规格必须符合设计要求，并有产品合格证、检验报告、“CCC ”认证标识。

线缆进场时要检验其规格、材质和标识。

2.1.3接线端子、套管：应根据导线的截面，应选用相应规格、材质的产品，并有产品合格证。

2.1.4LC安全型压线帽：规格符合要求，且有产品合格证。

2.1.5胀管：选用时，其规格应满足荷要求，并选择配套的平头木螺丝和垫圈配合使用。

2.2机具设备2.2.1手动工具：钢锯、錾子、手锤、电工组合工具等。

2.2.2电动工具：手电钻、电锤等。

2.2.3测量器具：铅笔、卷尺、线坠、粉线袋、万用表、兆欧表等。

2.2.4其他工具：锡锅、锡锅、高凳、梯子等。

2.3作业条件2.3.1土建结构施工预留孔洞完毕。

2.3.2土建粗装修完毕。

2.4技术准备2.4.1施工图纸和技术资料齐全。

2.4.2施工方案编制完毕并经审批。

2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。

3操作工艺3.1工艺流程垫圈测量定位*线槽敷设宀槽内布线宀导线连接Y螺路绝缘摇测3.2操作方法3.2.1测量定位：首先根据施工图中的盒、箱等电气器具的位置，确定线路走向及固定点，固定点应均匀分布。

3.2.2线槽敷设：选用线槽时应根据设计要求选择型号、规格相应的产品。

敷设场所的环境温度不得低于木5 C。

塑料胀管图3.2.2.1线槽安装用塑料胀管固定3.2.2.1线槽固定(1)塑料胀管固定线槽：墙体为混凝土、砖墙时，可采用塑料胀管固定塑料线槽。

塑料线槽配线施工方案塑料线槽是一种常用的电缆配线装置，具有隔离、防水、防火、保护等功能。

下面我将详细介绍塑料线槽的配线施工方案。

一、施工前的准备工作1.施工前，需要制定施工方案并审批，确保符合相关规范和标准。

2.确定线槽的走向和长度，并根据实际情况选择合适的型号和规格。

二、线槽安装及定位1.根据线槽配线方案，确定线槽的安装位置和定位，打好墙面标线，并在标线上标明线槽的尺寸和线型，以便进行预处理工作。

2.使用打孔机械将线槽的安装位置打孔，并保证孔洞大小和线槽尺寸相匹配。

三、线槽预处理1.清理线槽安装位置及周围环境，保持干净整洁，确保线槽能够牢固安装。

2.检查墙面的平整度，必要时进行修整，以保证线槽安装平整。

四、线槽安装1.选用适当的安装工具和辅助材料，如螺丝刀、螺丝、角铁等，将线槽固定在预处理的孔洞中，并保证安装牢固。

2.确定线槽的走向和连接方式，根据需要进行切割和连接。

3.在线槽的连接处使用专用的连接件进行固定，保证连接牢固可靠。

五、线槽配线1.按照配线方案，将电缆线逐条放入线槽中，保证线槽内的线缆整齐、有序。

2.对于多根线缆的配线，应注意线缆的规格和用途，使用适当的隔离层进行分开放置，以避免信号互干扰。

3.在线缆进入线槽的出口处使用密封套子进行固定，以防止线缆受拉力和挤压力造成断裂或漏电。

六、线槽封闭1.完成线槽的配线后，使用合适的封闭件封闭线槽，并确保封闭件与线槽的连接紧密，以防止外部细微物体进入线槽。

2.针对不同位置和环境，可以选择不同的封闭方式，如安装防尘盖板、套管等。

七、线槽质量检查和验收1.完成线槽安装后，进行严格的质量检查，检查线槽的安装是否牢固，连接是否可靠，线缆是否整齐。

2.对线槽进行试运行，验证配线的正常运行，检查是否有异常现象，如漏电、短路等。

3.进行线槽的验收，确保施工符合规范和标准。

八、维护和保养1.平时要定期检查线槽的使用情况，如有发现线槽损坏、线缆暴露等情况，及时进行维修更换。

不同规格的pvc槽各放多少条线？.依据综合布线施工规范应该为：管径×0.5（或者是0.6）÷线径＝线缆根数详见：综合布线验收规范5.1.2预埋线槽和暗管敷设缆线规定。

线槽容纳线缆数量线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25*25 8 7 1 0 0 025*50 17 15 3 1 0 275*25 27 24 5 3 1 350*50 36 32 7 4 2 550*100 74 66 16 10 5 12100*100 150 134 33 22 11 2575*150 169 151 38 25 13 28100*200 301 269 68 45 23 52150*150 339 303 77 51 27 58.线槽容纳线缆数量线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25*25 8 7 10 0 025*50 17 153 1 0 275*25 27 245 3 1 350*50 3632 7 4 2 550*100 7466 1610 512100*100 150 134 3322 11 2575*150 169 15138 251328100*200 30126968 45 23 52150*150 339 303 77 512758名词解释线槽又名走线槽、配线槽、行线槽（因地方而异），用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。

一般有塑料材质和金属材质两种，可以起到不同的作用。

塑料材质防火等级94V-0 绝缘性好，不自燃，耐高温至85℃。

网络布线之用。

常见线槽种类绝缘配线槽、拨开式配线槽、迷你型配线槽、分隔型配线槽、室内装潢配线槽、一体式绝缘配线槽、电话配线槽、日式电话配线槽、明线配线槽、圆形配线管、展览会用隔板配线槽、圆形地板配线槽、软式圆形地板配线槽、盖式配线槽（上海博伟塑胶机电有限公司提供资料）。

塑料线槽配线工艺标准塑料线槽是一种被广泛应用的电气装置，它能够起到保护电缆和线路的作用，使得线路更加稳定且美观。

为了保证塑料线槽的应用效果以及配线的安全性，我们需要按照相应的工艺标准进行安装和维护。

一、前置准备1. 绘制布线图：在确定布线方式和路径之前进行绘制，以确保配线计划准确可行。

2. 确定线槽布线方式：采用单线槽或双线槽以及配线盒是否需要。

3. 确定线槽路径：安装线槽的位置和方向，避免出现线槽交叉或弯曲过度的情况。

4. 预先准备工具：包括电钻、冲击钻、扳手、螺丝刀、钳子、电线剪切器等。

二、安装线槽1. 确定安装位置：根据布线设计图，确定线槽的安装位置，要保证线槽悬在地面上方约10~15mm、沿着墙面平行安装。

2. 标记固定位置：使用水平仪和量角器标记固定位置，将标志点转移至安装位置上。

3. 安装支架：先在墙面上用电钻钻洞，然后安装支架。

4. 切割线槽：按照实际测量结果和标记点进行线槽的切割。

5. 安装线槽：将线槽放置在支架上，然后将固定螺丝钉紧。

三、穿线1. 确定线路方向：按照布线图确定线路方向以及电器布置。

2. 选用钢丝穿线器：在管道较长或弯头多的情况下，使用钢丝穿线器可以在管道中推拉电线，减少不必要的损伤。

3. 开挖穿线槽：将线槽内部凹槽盖打开，开挖穿线槽。

4. 穿线：按照线路布置，依次将电缆或电线穿过线槽。

5. 固定线路：将线路固定在线槽内，确保不松动，防止短路或者断路。

四、接线1. 确定接线点：根据电路需求和接口设计，确定需要接线的位置。

2.接线：剥去电线绝缘层，钉连接头、压线端子等，然后连接电线。

3. 仔细检查：完成接线后，通过仔细检查，确保一切都正确无误。

五、验收1. 仔细检查：检查线路连接是否牢固，电器是否工作正常，线槽上下是否对齐、位置是否正确等等。

2. 整理线路：将线路整理整齐，不留杂乱线缆，使线路内部清晰明了。

3. 安装配电箱：安装配电箱，将接线好的电缆和电线连接在一起，观察运转情况。

6（QB-CNCEC J060601-2004）1 适用范畴本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。

常用槽板有两种，一种是木槽板，另一种是塑料槽板。

2 施工预备2.1 原材料要求2.1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。

选用塑料线槽时，应按照设计要求选择型号、规格相应的定型产品。

其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%；木槽板应涂绝缘漆及防火涂料。

以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m的连续阻燃标记和制造厂标。

2.1.2 绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小承诺截面：铜导线为1.0mm2，铝导线为2.5mm2。

2.1.3 螺旋接线钮：应按照导线截面和导线根数，选择相应型号的加大型绝缘钢壳螺旋接线钮。

2.1.4 LC型压线帽：应具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可按照导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）。

2.1.5 套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线规格相应的同材质套管。

2.1.6 接线端子：选用时应按照导线的根数和总截面，选用相应规格的接线端子。

2.1.7 木砖：用木材制成梯形，使用时应做防腐处理。

2.1.8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。

2.1.9 镀锌材料：选择金属材料时，应选用通过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。

2.1.10 辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。

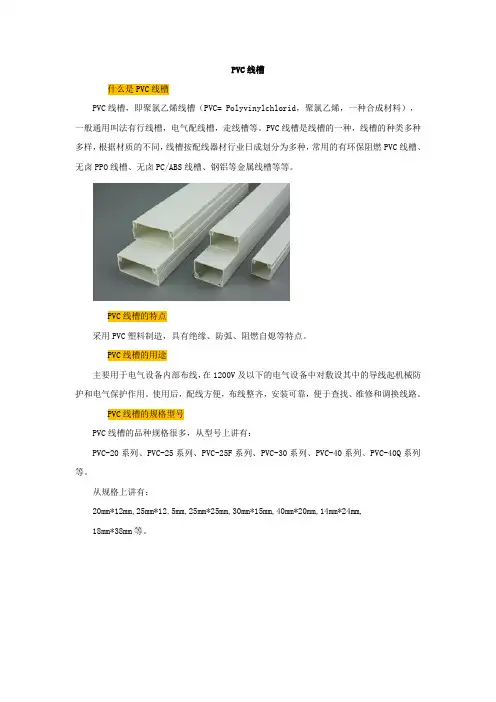

PVC线槽
什么是PVC线槽
PVC线槽，即聚氯乙烯线槽（PVC= Polyvinylchlorid，聚氯乙烯，一种合成材料），一般通用叫法有行线槽，电气配线槽，走线槽等。

PVC线槽是线槽的一种，线槽的种类多种多样，根据材质的不同，线槽按配线器材行业日成划分为多种，常用的有环保阻燃PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等等。

PVC线槽的特点
采用PVC塑料制造，具有绝缘、防弧、阻燃自熄等特点。

PVC线槽的用途
主要用于电气设备内部布线，在1200V及以下的电气设备中对敷设其中的导线起机械防护和电气保护作用。

使用后，配线方便，布线整齐，安装可靠，便于查找、维修和调换线路。

PVC线槽的规格型号
PVC线槽的品种规格很多，从型号上讲有：
PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。

从规格上讲有：
20mm*12mm,25mm*12.5mm,25mm*25mm,30mm*15mm,40mm*20mm,14mm*24mm,
18mm*38mm等。

综合布线PVC线槽走线施工方法及工艺标准1、施工方法及工艺标准各系统的施工方法及工艺标准执行下列标准规范和要求：《防雷及接地安装工艺标准》（322-1998）《线槽配线安装工艺标准》（313-1998）《钢管敷设工艺标准》（305-1998）《民用闭路监视电视系统工程技术规范》（GB50198-94）；《建筑电气安装分项工程施工工艺标准》；（533-1996）；《高层民用建筑设计防火规范》（GB50045-95）《GB65100-86》30MHz-1GHz声音和电视信号的电缆分配系统《GB11318-89》30MHz-1GHz声音和电视信号的电缆分配系统《GB50200-94》有线电视系统工程技术规范《GY/T106-92》有线电视广播系统技术规范《GBJ》民用建筑电缆电视系统工程技术规范中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范》CECS 72:97 中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程施工及验收规范》CECS 89:972、主要施工工序及方法49中校园网工程主要施工工序：线缆敷设、设备安装、系统调试。

2.1施工要点弹线定位：根据设计图确定出安装位置，从始端到终端（先干线后支线）找好水平或垂直线，计算好线路走向和线缆根据确定好施工图，标明在什么地方打孔和打多大的孔，确定水平线缆和垂直线缆的走向和根数以及线槽的尺寸。

要求所用材料应平直，无显著扭曲。

下料后长短偏差应在5mm内，切口处应无卷边、毛刺；安装牢固，保证横平竖直；固定支点间距一般不应大于1.0-1.5mm，在进出接线箱、盒、柜、转弯、转角及丁字接头的三端500以内应设固定支持点，支、塑料螺栓的规格一般不应小于8mm，自攻钉4mm*30mm。

线槽安装要求：线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全；线槽接口应平整，接缝处紧密平直，槽盖装上后应平整、无翘脚，出线口的位置准确；线槽的所有拐角均应相互连接和跨接，使之成为一连续导体，并做好整体接地；线槽安装应符合《高层民用建筑设计防火规范》（GB50045-95）的有关部门规定；线槽内配线要求：线槽配线前应消除槽内的污物；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。

PVC塑料线槽配线安装施工方案确定线槽的安装位置和方向，用米尺和验电笔在墙面上进行标记和划线。

3．槽板固定根据线槽的长度和形状，将槽板切割成合适的长度和角度，然后用螺丝将槽板固定在墙面上。

4．敷设导线根据电路原理图和元件安装示意图，将导线按照规定的颜色和顺序敷设在线槽内，并保证导线的连接牢固可靠。

5．盖板固定将盖板按照线槽的形状和长度切割成合适的大小，然后用螺丝将盖板固定在槽板上。

施工完成后，应进行验收和测试，确保线路安全可靠，符合标准要求。

同时，应将施工图纸和相关资料进行归档保存，以备后续维护和管理。

2)导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接；3)接头应采用绝缘套管或绝缘胶带包裹，且应符合规定的颜色标识；4)连接导线时，应注意相线不得接反，接头后应进行绝缘测试，确保安全可靠；5)连接线头时，应保持导线的长度一致，不得出现过长或过短的情况。

根据电路设计施工图要求，首先在建筑物上确定并标明电气设备的位置，如照明器具、插座、控制电器、配电板等，并按照电路图纸的走向划出线槽的敷设线路。

划线时最好使用装有颜色的粉线袋或长刻度尺。

为了使线路安装整齐美观，应尽量沿房屋线脚、横梁、墙角等处敷设，并与用电设备的进线口对正，与建筑物的线条平行或垂直。

槽板不能埋入或穿过墙壁，也不得直接过楼板。

槽板拼接时，可采用对接、转角拼接、T形拼接和十字拼接等方式。

敷设导线时，需要注意每个槽内只能配一根导线，导线伸出槽板与电器连接时要留出适当余量，并在电器的安装位置加垫木台。

在导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接。

接头应采用绝缘套管或绝缘胶带包裹，并符合规定的颜色标识。

连接线头时，应保持导线长度一致，不得出现过长或过短的情况。

1.在安装塑料线槽前，应检查槽板底板的平整度和垂直度，确保安装平稳。

2.导线的选择应根据电路施工图的要求，保证最小截面积符合标准。

3.导线的缠绕方法要正确，并保持平直、整齐和紧密。

PVC塑料线槽配线安装施工方案一、施工前准备1.安全措施：施工人员应佩戴好安全帽和安全鞋，并确保工作区域的安全。

2.工具准备：a.手电钻：用于打孔；b.手锯：用于切割线槽；c.扳手：用于固定线槽；d.橡胶锤：用于敲击线槽和安装桥架；e.剪线钳：用于剪断电线；f.铅笔和尺子：用于标记线槽位置；g.支架和夹具：用于支撑和固定线槽。

3.材料准备：a.PVC塑料线槽：根据实际需要选择合适的型号和长度；b.穿线管：用于穿线；c.电线：根据实际需要选择合适的规格；d.线夹：用于连接电线；e.安装桥架：用于固定线槽。

二、施工步骤1.确定安装位置：根据需求确定线槽的安装位置，并使用铅笔和尺子进行标记。

2.打孔：使用手电钻在墙壁、天花板等安装位置上打孔，并确保孔的位置和大小与线槽的尺寸相匹配。

3.安装线槽：根据标记好的位置，将线槽修剪成合适的长度，并使用手锯进行切割。

然后，将线槽放入打好孔的位置，并用橡胶锤轻轻敲击使其牢固。

4.安装穿线管：在线槽的两端和转弯处安装穿线管，以便后续穿线作业。

5.穿线：将电线从一端的穿线管中引入线槽，并通过线夹连接线槽与电线。

根据需要，可以使用钢丝等辅助工具完成电线的穿线。

6.安装桥架：根据需要，在线槽的上方安装桥架，以增加线槽的支撑力和稳定性。

使用扳手固定桥架与墙面或天花板的连接处。

7.验收：完成配线安装后，进行验收，确保线槽与电线的安装质量符合规范要求。

检查是否存在电线过度弯曲、穿线管磨损、线槽固定不牢等问题，如发现问题及时进行修复。

三、施工注意事项1.施工前应充分了解并遵守相关安全规范，确保施工人员的人身安全。

2.在施工前，应对电线进行充分的测量和规划，确保电线的长度和规格符合实际需要。

3.在切割线槽时，应使用适当的工具和方法，保证线槽切割的平整和美观。

4.在穿线过程中，应注意保护电线的外皮，避免损坏导致电线安全隐患。

5.在固定线槽时，应注意选择合适的固定件，并确保固定牢固，避免线槽松动或脱落。
