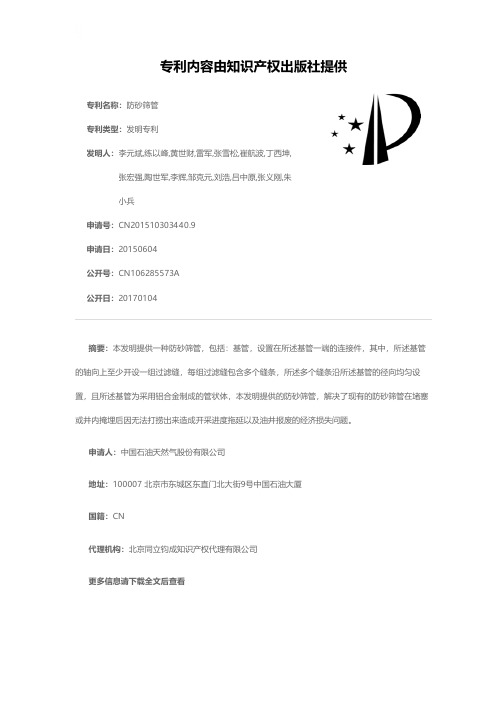

【CN210049877U】一种自修复防砂筛管【专利】

专利名称：防砂筛管
专利类型：发明专利
发明人：李元斌,练以峰,黄世财,雷军,张雪松,崔航波,丁西坤,张宏强,陶世军,李辉,邹克元,刘浩,吕中原,张义刚,朱
小兵
申请号：CN201510303440.9
申请日：20150604
公开号：CN106285573A
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本发明提供一种防砂筛管，包括：基管，设置在所述基管一端的连接件，其中，所述基管的轴向上至少开设一组过滤缝，每组过滤缝包含多个缝条，所述多个缝条沿所述基管的径向均匀设置，且所述基管为采用铝合金制成的管状体，本发明提供的防砂筛管，解决了现有的防砂筛管在堵塞或井内掩埋后因无法打捞出来造成开采进度拖延以及油井报废的经济损失问题。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：北京同立钧成知识产权代理有限公司
更多信息请下载全文后查看。

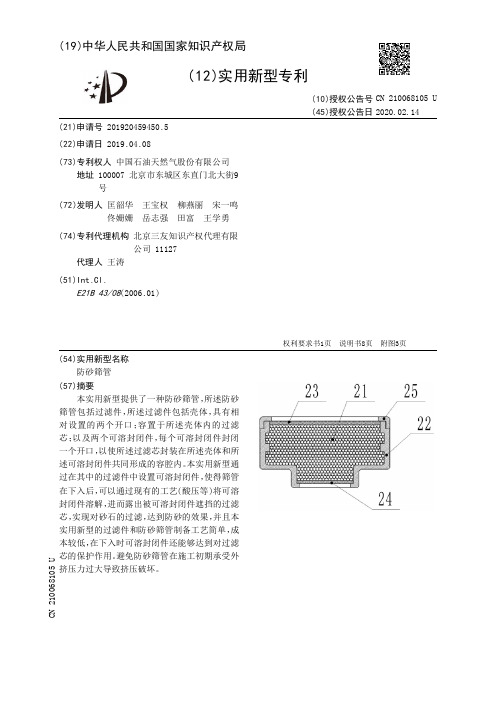

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459450.5(22)申请日 2019.04.08(73)专利权人 中国石油天然气股份有限公司地址 100007 北京市东城区东直门北大街9号(72)发明人 匡韶华　王宝权　柳燕丽　宋一鸣　佟姗姗　岳志强　田富　王学勇　(74)专利代理机构 北京三友知识产权代理有限公司 11127代理人 王涛(51)Int.Cl.E21B 43/08(2006.01)(54)实用新型名称防砂筛管(57)摘要本实用新型提供了一种防砂筛管，所述防砂筛管包括过滤件，所述过滤件包括壳体，具有相对设置的两个开口；容置于所述壳体内的过滤芯；以及两个可溶封闭件，每个可溶封闭件封闭一个开口，以使所述过滤芯封装在所述壳体和所述可溶封闭件共同形成的容腔内。

本实用新型通过在其中的过滤件中设置可溶封闭件，使得筛管在下入后，可以通过现有的工艺(酸压等)将可溶封闭件溶解，进而露出被可溶封闭件遮挡的过滤芯，实现对砂石的过滤，达到防砂的效果，并且本实用新型的过滤件和防砂筛管制备工艺简单，成本较低，在下入时可溶封闭件还能够达到对过滤芯的保护作用。

避免防砂筛管在施工初期承受外挤压力过大导致挤压破坏。

权利要求书1页 说明书8页 附图3页CN 210068105 U 2020.02.14C N 210068105U权　利　要　求　书1/1页CN 210068105 U1.一种防砂筛管，其特征在于，包括：基管，所述基管的管壁上设置若干通孔；结合固定在每个通孔中的过滤件，每个所述过滤件包括：壳体，具有相对设置的两个开口；容置于所述壳体内的过滤芯；以及两个可溶封闭件，每个可溶封闭件封闭一个开口，以使所述过滤芯封装在所述壳体和所述可溶封闭件共同形成的容腔内。

2.根据权利要求1所述的防砂筛管，其特征在于，所述过滤芯由热固性酚醛树脂覆膜砂颗粒胶结固化形成。

专利名称：一种新型防砂筛管
专利类型：实用新型专利
发明人：苏振亚,程建忠,陈祥久,叶俊,张学昌,李建清申请号：CN01230100.0
申请日：20010822
公开号：CN2534368Y
公开日：
20030205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型防砂筛管，它是在筛管的腔内通过铜质铆钉固定内衬管，内衬管上均布有小孔，内衬管与筛管之间设有铜质砂网。

砂网的目数可根据油质、地层出砂情况需要自行选择，由于砂网采用内固定式，因而可有效地防止井内凝物及大颗粒物质进入凡尔腔内，延长了检泵周期。

申请人：中国石油化工股份有限公司中原油田分公司采油六厂
地址：457001 河南省濮阳市中原油田分公司科技部尤英转
国籍：CN
更多信息请下载全文后查看。

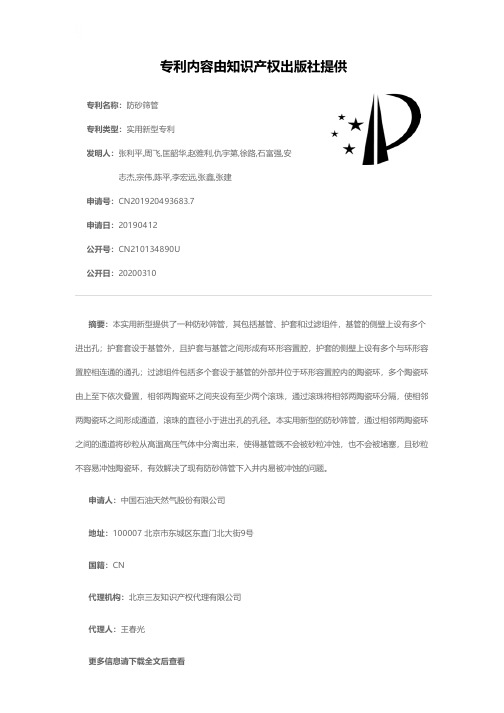

专利名称：防砂筛管
专利类型：实用新型专利
发明人：张利平,周飞,匡韶华,赵雅利,仇宇第,徐路,石富强,安志杰,宗伟,陈平,李宏远,张鑫,张建
申请号：CN201920493683.7
申请日：20190412
公开号：CN210134890U
公开日：
20200310
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种防砂筛管，其包括基管、护套和过滤组件，基管的侧壁上设有多个进出孔；护套套设于基管外，且护套与基管之间形成有环形容置腔，护套的侧壁上设有多个与环形容置腔相连通的通孔；过滤组件包括多个套设于基管的外部并位于环形容置腔内的陶瓷环，多个陶瓷环由上至下依次叠置，相邻两陶瓷环之间夹设有至少两个滚珠，通过滚珠将相邻两陶瓷环分隔，使相邻两陶瓷环之间形成通道，滚珠的直径小于进出孔的孔径。

本实用新型的防砂筛管，通过相邻两陶瓷环之间的通道将砂粒从高温高压气体中分离出来，使得基管既不会被砂粒冲蚀，也不会被堵塞，且砂粒不容易冲蚀陶瓷环，有效解决了现有防砂筛管下入井内易被冲蚀的问题。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号
国籍：CN
代理机构：北京三友知识产权代理有限公司
代理人：王春光
更多信息请下载全文后查看。

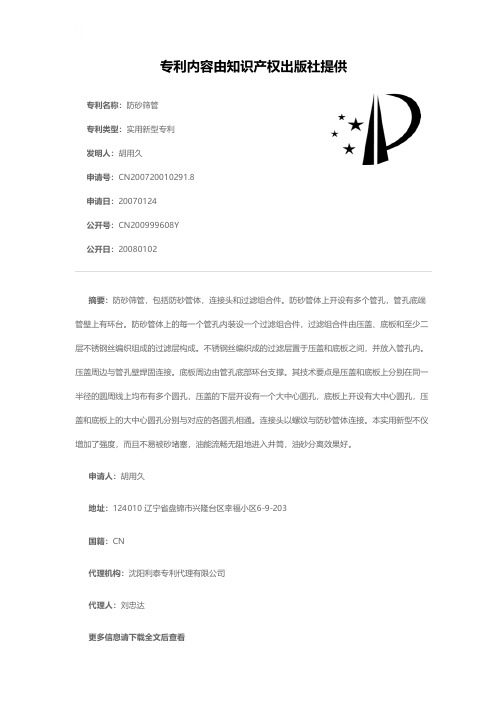

专利名称：防砂筛管
