光伏逆变器又称电源调整器，可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。
一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关，使直流输入变成交流输出。
当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。
一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列。
然后让脉冲波通过简单的滤波器形成正弦波。
二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用，还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。
归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。
1、主动运转和停机功能早晨日出后，太阳辐射强度逐步加强，太阳能电池的输出也随之增大，当达到逆变器任务所需的输出功率后，逆变器即主动开始运转，进入运转后，逆变器便每时每刻看管太阳能电池组件的输出，只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；直到日落停机，即便阴雨天逆变器也能运转。
当太阳能电池组件输出变小，逆变器输出接近0时，逆变器便构成待机状态。
2、最大功率追踪MPPT功能当日照强度和环境温度变化时，光伏组件输入功率呈现非线性变化，光伏组件既不是恒压源，也不是恒流源，它的功率随着输出电压改变而改变，和负载没有关系。
它的输出电流随着电压升高一开始是一条水平线，到达一定功率时，随着电压升高而降低，当到达组件开路电压时，电流下降到零。
3、孤岛效应的检测及控制功能在正常发电时，光伏并网发电系统连接在电网上，向电网输送有效功率，但是，当电网失电时，光伏并网发电系统可能还在持续工作，并和本地负载处于独立运行状态，这种现象被称为孤岛效应。
逆变器出现孤岛效应时，会对人身安全，电网运行，逆变器本身造成极大的安全隐患，因此逆变器入网标准规定，光伏并网逆变器必须有孤岛效应的检测及控制功能。
光伏逆变器分类有哪些？光伏逆变器可以根据其工作原理、输出波形和应用领域等进行分类。
以下是一些常见的光伏逆变器分类：1.基于工作原理：-串联逆变器：将多个光伏电池组串联成为一个高电压的直流输入，然后将其转换为交流电输出。
-并联逆变器：将多个光伏电池组并联，使得总电流增加，然后将其转换为交流电输出。
-桥逆变器：采用桥式电路进行直流到交流的转换。
-中间频率逆变器：通过将直流输入转换为中间频率交流，在变压器中进行转换，最后得到所需的交流输出。
2.基于输出波形：-正弦波逆变器：输出是纯正弦波形，适合对电源质量要求较高的应用。
-修正正弦波逆变器：输出波形是修正的正弦波形，某些谐波成分被削减，适用于大多数家庭和商业应用。
-方波逆变器：输出波形是方波形，简单且成本较低，但会引入更多的谐波。
-脉宽调制（PWM）逆变器：使用高频PWM技术产生接近正弦波的输出波形。
3.基于应用领域：-独立逆变器：适用于独立于主电网的独立发电系统，如照明、电力供应等。
-并网逆变器：将光伏电源与主电网连接，在不需要的时候将多余的电能注入到电网中，并从电网中获取不足的电能。
-微网逆变器：可以实现微网系统的组网和管理，将不同的电源（如太阳能、风能等）与负载连接起来。
这些是一些常见的光伏逆变器分类，不同类型的逆变器具有不同的特点和适用场景。
需要根据具体的需求和应用场景选择合适的逆变器类型。
光伏逆变器是干什么用的？光伏逆变器是用于将光伏电池板（太阳能电池板）产生的直流电转换为交流电的设备。
光伏电池板能够将阳光转化为直流电，而光伏逆变器则将这种直流电转换为我们平常所使用的交流电，以供给家庭、工业和商业等领域使用。
光伏逆变器的主要作用如下：1.电能转换：将太阳能电池板输出的直流电转换为交流电，以满足电网供电的需求。
交流电是我们日常生活和工业生产中所使用的电能形式。
2.并网注入：对于接入电网的光伏系统，光伏逆变器可以将多余的电能注入到电网中，以减少对电网的依赖，并能够获得一定的上网收益。
光伏逆变器知识点总结一、工作原理光伏逆变器的工作原理可以简单概括为将光伏板产生的直流电通过电子器件转换成交流电。
具体来说，光伏板产生的直流电首先经过光伏组串并联到直流输入端子上，然后进入逆变器内部的整流器模块，将直流电转换成无脉冲的直流电。
接着电压经过变压器升高，进入逆变器模块，将直流电转换成交流电，输出到市电网中。
二、分类根据用途和性能要求的不同，光伏逆变器可以分为独立式逆变器和并网式逆变器。
独立式逆变器一般用于没有电网的场合，比如太阳能灯和太阳能泵等。
并网式逆变器则主要用于将光伏发电系统发出的交流电直接并入市电网中，实现自发自用和余电卖给电力公司。
三、性能指标1. 转换效率光伏逆变器的转换效率是指其将直流电转换为交流电的能力。
转换效率越高，说明逆变器内部能量损失越小，发电系统整体的效率也越高。
目前市面上的光伏逆变器转换效率普遍在90%以上。
2. 最大功率点跟踪（MPPT）最大功率点跟踪技术可以保证光伏板在各种光照条件下都能工作在最佳状态，充分利用光伏板的发电潜力。
逆变器带有MPPT功能的，其输出电压和电流会自动根据光照强度和温度进行调节，从而确保始终在最佳功率点工作。
3. 防护等级光伏逆变器需要能够在户外环境中长期工作，因此具有良好的防护等级水平是非常重要的。
一般而言，逆变器应具有防护等级不低于IP65，能够防水、防尘和防风骤等。
4. 故障诊断良好的逆变器应该具有完善的故障诊断功能，能够通过报警或显示屏等方式提示故障信息，并提供相应的故障诊断报告。
5. 通讯功能逆变器的通讯功能可以方便用户通过手机APP或网络平台监控发电状态和运行数据。
同时还可以实现远程控制、故障诊断和售后服务等功能。
四、选型在选型光伏逆变器时，需要根据具体的场景需求和电网接入条件来选择适合的逆变器。
首先需要确定发电系统的功率，再根据逆变器的转换效率、MPPT功能、防护等级和通讯功能等因素进行综合评估。
此外，还需要考虑逆变器的可靠性、售后服务和性价比等因素。
大功率光伏逆变器（100kwp～500kwp）一、光伏逆变器简介逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。
根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。
对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。
（1）并网光伏发电系统并网式光伏发电系统由光伏组件、并网逆变器、计量装置及配电系统组成。
光伏组件将太阳光能转换为直流电能，再由逆变器将直流电能转换为高品质的正弦波电流，直接馈入电网或者做为本地用电设备的电力来源。
(2)离网光伏发电系统离网式光伏发电系统由光伏组件、控制器、蓄电池、离网逆变器及配电系统组成，与并网式光伏发电系统的工作原理十分相似，唯一不同的是离网系统输出的电力被直接消耗使用而不输送到电网中。
离网式系统中配备有蓄电池，用于储存电能，可以满足阳光不足状态下的发电需求。
通过控制器可以实现对蓄电池的控制。
对于无法接入公共电网的偏远地区，离网式光伏发电系统是解决用电需求最完。
二、产品型号ESI——————————光伏逆变器5———————————额定输入电压 1.24vdc 2.48vdc 3.450vdc 3———————————输出电压 2.220vac 3.380vacB———————————变压器功能 B可并联 N不可并联100——————————额定输出功率 100kw、 250kw、 500kwX———————————厂商代码 X希望电子有限公司T———————————T有隔离变压器 N无隔离变压器三、执行标准.GB/T 19939光伏系统并网技术要求.GB/T 20046光伏（PV）系统电网接口特性.GB/T 20513光伏系统性能监测测量、数据交换和分析导则. GB/Z 19964光伏发电站接入电力系统的技术规定. GB/T 3859.1半导体变流器基本要求的规定. GB/T 3859.2半导体变流器应用导则. GB 17625.2 电磁兼容限值对额定电流不大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/Z 17625.3 电磁兼容限值对额定电流大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验. GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验. GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验. GB/T 17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验. GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度. GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验. GB 17799.3 电磁兼容通用标准居住、商业和轻工业环境中的发射标准. GB 17799.4电磁兼容通用标准工业环境中的发射标准. GB 4208外壳防护等级（IP代码）. GB/T 191包装储运图示标志四、产品结构及工作原理逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。

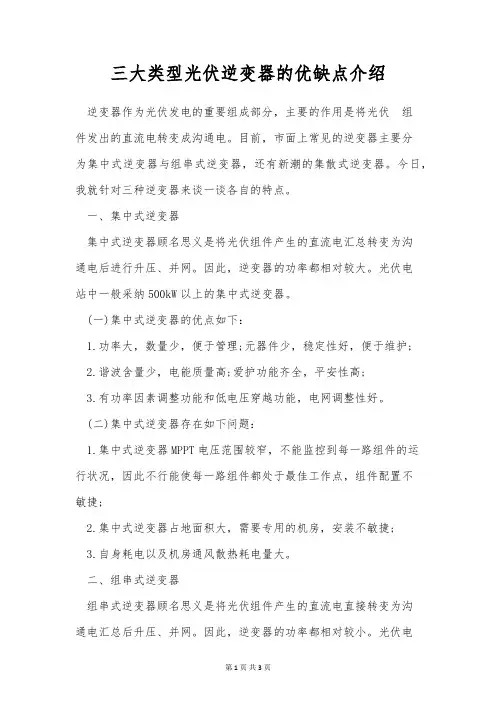

三大类型光伏逆变器的优缺点介绍逆变器作为光伏发电的重要组成部分，主要的作用是将光伏组件发出的直流电转变成沟通电。
目前，市面上常见的逆变器主要分为集中式逆变器与组串式逆变器，还有新潮的集散式逆变器。
今日，我就针对三种逆变器来谈一谈各自的特点。
一、集中式逆变器集中式逆变器顾名思义是将光伏组件产生的直流电汇总转变为沟通电后进行升压、并网。
因此，逆变器的功率都相对较大。
光伏电站中一般采纳500kW以上的集中式逆变器。
(一)集中式逆变器的优点如下：1.功率大，数量少，便于管理;元器件少，稳定性好，便于维护;2.谐波含量少，电能质量高;爱护功能齐全，平安性高;3.有功率因素调整功能和低电压穿越功能，电网调整性好。
(二)集中式逆变器存在如下问题：1.集中式逆变器MPPT电压范围较窄，不能监控到每一路组件的运行状况，因此不行能使每一路组件都处于最佳工作点，组件配置不敏捷;2.集中式逆变器占地面积大，需要专用的机房，安装不敏捷;3.自身耗电以及机房通风散热耗电量大。
二、组串式逆变器组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为沟通电汇总后升压、并网。
因此，逆变器的功率都相对较小。
光伏电站中一般采纳50kW以下的组串式逆变器。
(一)组串式逆变器优点：1.不受组串间模块差异，和阴影遮挡的影响，同时削减光伏电池组件最佳工作点与逆变器不匹配的状况，最大程度增加了发电量;2.MPPT电压范围宽，组件配置更加敏捷;在阴雨天，雾气多的部区，发电时间长;3.体积较小，占地面积小，无需专用机房，安装敏捷;4.自耗电低、故障影响小。
(二)组串式逆变器存在问题：1.功率器件电气间隙小，不适合高海拔地区;元器件较多，集成在一起，稳定性稍差;2.户外型安装，风吹日晒很简单导致外壳和散热片老化;3.逆变器数量多，总故障率会上升，系统监控难度大;4.不带隔离变压器设计，电气平安性稍差，不适合薄膜组件负极接地系统。
三、集散式逆变器集散式逆变器是近两年来新提出的一种逆变器形式，其主要特点是"集中逆变'和"分散MPPT跟踪'。
首航光伏逆变器说明书首航光伏逆变器是一种专为光伏系统设计的电力变流器，它的主要功能是将太阳能电池板所产生的直流电转换成适用于电网的交流电。
本说明书将详细介绍首航光伏逆变器的产品特点、工作原理、安装与调试方法以及注意事项等内容，旨在帮助用户正确使用和维护该产品。
产品特点：1.高效率：首航光伏逆变器采用先进的逆变技术和高性能元件，具有高效率转换的特点，能将更多的太阳能转换为可用的电力。
2.可靠性：该逆变器采用高质量的材料和工艺，具有优异的耐用性和稳定性，能在各种环境条件下可靠运行。
3.多重保护：针对电流过载、短路、过温等故障情况，首航光伏逆变器配备了多种保护机制，有效保护逆变器和电网的安全稳定运行。
4.智能监控：逆变器配备了智能监控系统，能实时监测和记录光伏系统的工作状态，并通过大屏显示或手机APP提供用户便捷的数据查看和操作。
工作原理：1.直流输入端：将太阳能电池板所产生的直流电输入逆变器。
2.逆变电路：逆变器内置的电路将直流电转换为交流电，并对电流、电压进行合理的调节和稳定。
3.交流输出端：将转换后的交流电输出至电网，以供用户使用。
安装与调试方法：1.安装：首先，选择合适的安装位置，确保光照充足，通风良好。
然后，根据安装手册将逆变器固定在适当的位置上，注意接地和防雷。
最后，按照电路图连接逆变器与太阳能电池板和电网。
2.调试：将逆变器的输出线缆与电网连接后，正确设置逆变器的参数，并接通开关，此时逆变器将开始工作。
然后，通过监控系统对逆变器和光伏系统的运行进行监测，确保其正常工作。
注意事项：1.在安装和操作逆变器时，必须先切断光伏系统的直流电源，保证操作的安全性。
2.对于非专业人士，切勿拆卸逆变器的外壳或内部零部件，以免引起意外事故。
3.定期对逆变器和光伏系统进行检查和维护，确保其运行正常。
总结：首航光伏逆变器是一款高效率、可靠性强的产品，通过转换太阳能转化为可用电力，实现了光伏系统与电网的有效连接。
光伏电站并网逆变器系统介绍一、光伏电站介绍光伏电站是一种能够利用太阳能转化为电能的设备，通过将太阳能转化为直流电能，再通过逆变器将直流电能转换为交流电能，以供电网使用。
光伏电站通常由太阳能光伏电池板、电池板支架、并网逆变器、组电池、接线柜等组成。
光伏电站具有环保、可再生、无噪音等特点，被广泛应用于企事业单位、工业用电和家庭光伏发电等领域。
1.并网逆变器系统功能并网逆变器是光伏电站的关键设备之一，主要功能是将光伏电池板的直流电能转换为电网的交流电能，实现电能的输出和供应。
并网逆变器系统能够满足光伏电站的发电需求，同时还能够实现电网的自动监测和电能负荷平衡，保证电网的安全和稳定运行。
2.并网逆变器系统组成并网逆变器系统一般由逆变器、电网接口、控制系统和数据采集系统等组成。
(1)逆变器：逆变器是并网逆变器系统的核心设备，主要功能是将光伏电池板的直流电能转化为交流电能，并实现电能的输出和供应。
逆变器具有高效率、高可靠性、低功耗等特点，能够满足光伏电站的发电需求。
(2)电网接口：电网接口是将逆变器和电网连接的设备，主要功能是将逆变器输出的交流电能接入电网，并实现电能的供应和分配。
电网接口需要满足电网的要求，确保逆变器系统与电网的匹配和互动。
(3)控制系统：控制系统是并网逆变器系统的重要组成部分，主要功能是对逆变器系统进行控制和监测，确保逆变器的正常运行和电能输出。
控制系统具有远程监测、故障诊断、设备调节等功能，能够及时发现和处理设备故障，保证逆变器系统的稳定运行。
(4)数据采集系统：数据采集系统是对光伏电站进行监测和数据采集的设备，主要功能是实时监测光伏电池板的工作状态和发电功率，以及逆变器系统的运行情况。
数据采集系统能够提供光伏电站的性能评估和运行分析，为电站的运维和管理提供参考依据。
3.并网逆变器系统工作原理并网逆变器系统的工作原理是将光伏电池板的直流电能转化为交流电能，再通过电网接口将交流电能接入电网。
光伏逆变器emi原理概述说明以及概述1. 引言1.1 概述光伏逆变器作为太阳能发电系统中的核心设备，被广泛应用于各种规模的光伏发电项目中。
它负责将太阳能电池板所产生的直流电转换成交流电，并将其输送到实际用电设备中。
然而，在逆变过程中，会产生一种被称为电磁干扰（EMI）的现象。
这种干扰可能对其他电子设备、通信系统和无线网络造成负面影响，因此需要对光伏逆变器的EMI原理进行深入的了解。
1.2 文章结构本文将围绕光伏逆变器EMI原理展开探讨。
首先，将介绍光伏逆变器的基本概念和作用，以及EMI产生的相关背景知识。
随后，详细阐述EMI原理及其重要性，并分析其对设备和系统性能的潜在影响。
接着，将着重讨论光伏逆变器在EMI方面存在的主要问题，并提出解决这些问题的方法和技术。
最后，在结论部分对全文进行总结，并展望未来在该领域的研究方向。
1.3 目的本文旨在为读者提供一个全面和深入理解光伏逆变器EMI原理的指南。
通过对EMI产生机制、影响因素以及解决方法进行详细阐述，读者将能够更好地理解光伏逆变器在实际应用中所面临的问题，并学习到如何有效减少或抑制EMI的技术手段。
同时，本文也将强调光伏逆变器EMI问题的重要性，并展望未来在该领域的研究方向，以期为相关研究和实践提供有价值的参考和借鉴。
2. 光伏逆变器EMI原理概述2.1 光伏逆变器介绍光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
它在光伏发电系统中起着至关重要的作用，将直流电转换为交流电以供给家庭和商业用途。
然而，光伏逆变器在工作过程中会产生电磁干扰，也称为EMI（Electromagnetic Interference），对其他电子设备和通信设备造成干扰。
因此，了解光伏逆变器的EMI原理对我们提高系统性能、减少干扰至关重要。
2.2 EMI概念和影响EMI指的是在一个系统中出现的电磁辐射或者通过传导方式引入到其他系统中的不希望的信号。
光伏逆变器所产生的EMI会对附近的通信设备、无线网络以及其他敏感设备造成干扰，甚至可能导致其正常运行受阻。
