火亮灯光LED摇头灯中文说明书

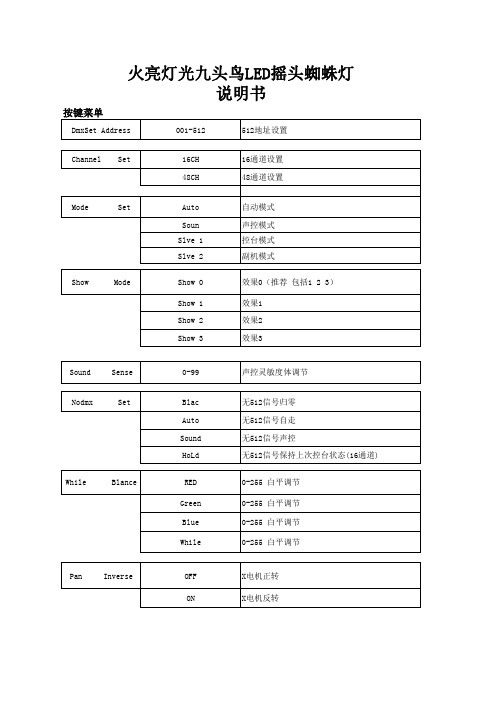

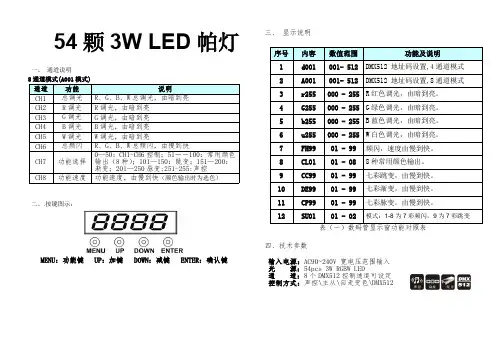

54颗3W LED 帕灯一、通道说明8通道模式(A001模式)通道功能说明CH1总调光R、G、B、W 总调光，由暗到亮CH2R 调光R 调光，由暗到亮CH3G 调光G 调光，由暗到亮CH4B 调光B 调光，由暗到亮CH5W 调光W 调光，由暗到亮CH6总频闪R、G、B、W 总频闪，由慢到快CH7功能选择0—50：CH1-CH6控制；51－－100：常用颜色输出（8种）；101—150：跳变；151—200：渐变；201—250脉变;251-255:声控CH8功能速度功能速度，由慢到快（颜色输出时为选色）二、.按键图示：MENU：功能键UP：加键DOWN：减键ENTER：确认键三、显示说明序号内容数值范围功能及说明1d001001-512DMX512地址码设置,4通道模式2A001001-512DMX512地址码设置,8通道模式3r255000-255R 红色调光，由暗到亮。

4G255000-255G 绿色调光，由暗到亮。

5b255000-255B 蓝色调光，由暗到亮。

6u255000-255W 白色调光，由暗到亮。

7FH9901-99频闪，速度由慢到快。

8CL0101-088种常用颜色输出。

9CC9901-99七彩跳变，由慢到快。

10DE9901-99七彩渐变，由慢到快。

11CP9901-99七彩脉变，由慢到快。

12SU0101-02模式：1-8为7彩频闪，9为7彩跳变表（一）数码管显示窗功能对照表四、技术参数输入电源：AC90~240V 宽电压范围输入光源：54pcs 3W RGBW LED 通道：8个DMX512控制通道可设定控制方式：声控\主从\自走变色\DMX512。

230W 摇头光束灯请在使用该产品前仔细阅读本产品的说明书请保存好产品说明书首先感谢您购买我们的专业灯光产品：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操作，同时请将此说明书妥善保存，以备不时之需。

此摇头灯是非常出色的人性化与工业设计的完美组合，造型美观、流畅。

灯体采用铝合金和耐高温工程塑料设计，具有良好的散热效果；传动机构采用电子定位技术，灯体采用超静音风扇散热，。

产品完全符合CE标准，采用国际标准DMX512信号控制。

广泛运用于电视台，迪士高，歌舞厅，夜总会等室内场所。

本手册如有技术改动，恕不另行通知。

灯具维护保养：当镜头有破裂等其他损坏时，应及时更换。

当灯泡有变形损坏时也应即时更换。

当灯光亮度明显下降时，灯泡可能已到使用期限，应及时更换，老化的灯泡有爆裂的危险。

当灯具无法启动时，请检查灯具电源保险丝有无烧断，如烧断，装上相应规格保险丝6.35X32 T15A/250V即可。

灯具装有过热保护装置，当过热时保护装置会自动切断电源，当发生此种情况时，请检查风扇是否正常运转，风扇及风扇网是否有灰尘堵塞，找出故障检修后再启动灯具。

但需注意，有资格的技术人员方可进行维修工作。

灯具清洁：为保证灯具可靠地使用，保持灯具的清洁是十分必要的。

冷却风扇应每15天清洁一次。

内外部光学镜头、反射镜以及镀膜滤色片的清洁必须周期性地进行，以优化光效输出。

不要使用任何含有化学成分的溶剂清洁镀膜滤色片。

清洁次数视灯具的操作频度和周围的使用环境而定。

清洁时用软布和一般的玻璃清洁产品进行清洁，建议至少每20天清洁外部光学系统一次，至少每30／60天清洁内部光学系统一次。

请勿用酒精等有机溶剂擦拭灯具外壳，以免造成损坏。

安全指示：该装置已经离开了我们经营厂址的绝对完美条件。

为了保持这种情况，以确保安全运行，对于用户来说写在本用户手册中的安全说明和警告说明是必要的。

重要的是：不遵守本用户手册所造成的损害是不保修的。

150W LED摇头光束灯说明书使用产品前请仔细阅读说明书并妥善保管V2.01. 拆除包装感谢选择使用我司LED摇头光束灯。

为正确并安全使用本产品，请在安装使用本产品前仔细阅读说明书。

此说明书包含重要的安装及应用信息，在安装和操作产品时，敬请严格遵守说明书的操作步骤。

同时，请妥善保管本说明书。

我司的摇头光束灯使用了新型美观的耐高温工程塑胶外壳和高硬度金属机身。

本产品严格遵循CE及RoHs标准进行设计及生产，符合国际标准的DMX512信号协议，可单独使用控制，也可联机使用，具有旋转快速，噪音低，功能强大的特点，适用于中小型演唱会，剧院，演播室，夜总会及酒吧等场所，本灯具使用了一颗高亮稳定的150W白光灯珠。

请小心拆除包装，在包装拆除后检查本产品是否在运输过程中有损坏情况，并检查以下内容是否齐全。

摇头染色灯---------1台信号线----1条快上锁---------1个说明书----1本电源线---------1条本产品的完好状态并保证安全操作，用户请遵循安I 类插座。

绿色的或者茶青色导体 2. 安全说明本产品出厂前为完好产品。

为保持全事项及此说明书的警告。

重要：由于不遵循此说明书而造成的损坏不在保修范围内。

供货商不对由此引起的产品问题负责。

如果产品曾暴露于极端的不稳定温度环境下（如运输后），请不要马上接上产品电源，因为由于温度变化而产生的水珠可能会损坏产品。

请在产品恢复到正常温度后再使用。

本产品可在90-240V 电压范围内使用，是用于室内的产品。

请确保使用地电压不高于产品可承受的范围！！电源插头必须插到保护性好的必须接地。

请经常检查本产品级电源线。

确保电源线不折叠或者损坏刮伤，并且不与其它的线连接起来！在连接电源线或者相关的连线时需要特别注意。

在不使用本产品时或者在清洁前，务必拔掉电源。

在使用产品前，请先熟悉产品的操作功能。

请不要让儿童或者不专业人员接触产品。

请不要摇晃本产品。

当安装或者操作产品时不要使用蛮力。

350W图案光束灯摇头灯（RDM、彩色显示、触摸操作）使用前请仔细阅读说明书目录第1章注意事项与安装.................................................................................. 错误!未定义书签。

1.维护保养............................................................................................ 错误!未定义书签。

2.声明.................................................................................................... 错误!未定义书签。

3.产品注意事项.................................................................................... 错误!未定义书签。

4.灯具安装............................................................................................ 错误!未定义书签。

第2章面板操作.............................................................................................. 错误!未定义书签。

1.概述.................................................................................................... 错误!未定义书签。

2.操作.................................................................................................... 错误!未定义书签。

230W摇头光束灯请在使用该产品前仔细阅读本产品的说明书请保存好产品说明书首先感谢您购买我们的专业灯光产品：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操作，同时请将此说明书妥善保存，以备不时之需。

此摇头灯是非常出色的人性化与工业设计的完美组合，造型美观、流畅。

灯体采用铝合金和耐高温工程塑料设计，具有良好的散热效果；传动机构采用电子定位技术，灯体采用超静音风扇散热，。

产品完全符合CE标准，采用国际标准DMX512信号控制。

广泛运用于电视台，迪士高，歌舞厅，夜总会等室内场所。

本手册如有技术改动，恕不另行通知。

技术参数1.电压：110V-230V50-60HZ功率：380W灯泡：欧司朗输出功率：189W色温度：8000K光通量：7950LM寿命：2000小时放大角度：0-3.8度调焦：电子自动对调颜色系统：14个可换色片加白光流水效果图案系统：17个可换图案加白光高速抖动效果棱镜：八棱镜调光：0-100调光频闪：超快速度频闪通道：16CH显示：LCD液晶显示X轴：540度Y轴：270度灯体尺寸:330X405X475净重:16kgs毛重:18kgs2.通道参数:Ch1:水平0-2550-450°Ch2:垂直0-2550-270°Ch3:水平微调0-2550-2.1°Ch4:垂直微调0-2550-1.0°Ch5:水平垂直速度0-255快-慢Ch6:雾镜0-255无-雾化Ch7:调光0-255灭-亮Ch8:频闪0关1-50开51-240频闪慢--快241-255开Ch9:color0-8白光8to15颜色116-23颜色224-31颜色332-39颜色440-47颜色548-55颜色656-63颜色764-71颜色872-79颜色980-87颜色1088-95颜色1196-103颜色12104-111颜色13112-127颜色14128-191彩虹效果正转快--慢192-255彩虹效果反转慢--快Ch10:颜色效果0-127整步进和调速128-255微步进和调速Ch11:图案0-67-1314-20 21-27 28-34 35-41 42-48 49-55 56-62 63-69 70-76 77-83 84-90 91-97 98-104 105-111 112-118 119-127 128-191 192-255白光图案1图案2图案3图案4图案5图案6图案7图案8图案9图案10图案11图案12图案13图案14图案15图案16图案17彩虹效果正转慢--快彩虹效果反转慢--快ch12:图案震动0-255ch13:调焦0-2550--400°近--远ch14:棱镜0-31无棱镜32-255棱镜ch15:棱镜旋转0-127角度128-191192-255ch16:灯泡控制100-105200-2050-254255-255正转快－慢反转慢－快延时关延时开无操作数秒后复位3.电脑操作菜单:（需要显示的主屏界面黑白图片128×48像素，或文字）DMX地址=/Address=xxx退出/Exit/DMX地址/Address/DMX地址=/Address=xxx参数设置/Parameter--返回/back--控制模式/Control--灯具型号选择/Model 选项设置/option--返回/back--标准模式/Standard --扩展模式/Extended--X轴控制反转/x Reverse --Y轴控制反转/Y Reverse --XY轴交换/XY Exchange --否/No --是/Yes --否/No --是/Yes --否/No --是/Yes--调光通道反向/Dimmer Reverse--否/No--是/Yes --光圈通道反向/iris Reverse--否/No--是/Yes--效果轮转距离最短/turn shortest--否/No--是/Yes --允许dmx复位/Dmx reset--否/No--是/Yes 显示设置/Display--返回/back--显示语言/Language手动控制/man Control--返回/back--ch1 --ch2 --ch3 --ch4 --ch5 --ch6 --ch7 --ch8 --ch9 --ch10 --ch11 --ch12 --ch13 --ch14 --ch15 --ch160--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255 0--255测试运行/Test operation--返回/back--声控--自动/Sound/Auto--运行程序/program run--运行程序/program run恢复出厂默认设置/Resume default--返回/back--确认灯具复位/Fixture reset--确认/enter--返回/back /enter提示信息：连接错误/Link error系统复位/System reset灯具维护保养：当镜头有破裂等其他损坏时，应及时更换。

USER MANUAL LED ZOOM MOVING HEAD LIGHT 19颗四合一调焦摇头灯说明书产品特点采用TFT 液晶显示。

菜单语言切换，菜单可方便切换中文或英文。

满足不同的客户需求。

655536个亮度级别，真正实现了16位调光，消除了8位调光低亮度抖动的问题，使调光变得更为柔和。

主从机，任意一台灯在断开控台信号的时候可以作为主机，带动其他的灯。

一、 菜单说明菜单结构图 主菜单子菜单主菜单通过按键控制光标，按“确认”按键进入设置。

子菜单子菜单有运行方式，地址设置，语言设置，高级设置，系统测试，系统信息等模块。

1) 运行模式设置， 同一时间只能运行一种模式，选中控台模式和自动模式的时候，按下“确认”键还能选择不同的控台模式和自动模式。

控台模式的时候可以同时为从机模式，如果接的是控台信号，则为控台模式，如果接的是主机信号，则可作为从机模式运行自动模式，自动模式同时为主机模式声控模式的时候为主机2)地址设置，设置好之后需要按下“确认”保存地址码，并回到主菜单。

按“返回”不保存地址码。

3)语言设置，菜单语言可以设置成中文和英文。

4)高级设置X轴正反转设置Y轴正反转设置X轴较正设置Y轴较正设置调焦较正设置编码盘–若关闭，则复位和运行过程中，编码盘失效，不能记录XY轴正确位置，信号连接- 开启信号连接以后，断开控台信号后会保持断开控台信号前的姿态推杆延时，推杆延时开启之后，控台推杆的调光柔和。

推杆延时可以在控台选择是否启动。

ID码，ID码作用于在16通道的控台模式，当通道16的值大于9之后，只有ID码并与通道16的前两位值相对应，才能其他通道的值才能生效。

从错误行程中恢复，复位也从编码盘复位变为最大行程复位。

温度–保护温度，开启温度保护功能以后，若检测到的温度超过了保护温度，则亮度下降（温度越高亮度底）温度保护–温度保护功能开关屏幕保护，可以设置成为关闭，打开，关闭的时候，屏幕演示之后，清屏，打开的时候，进入屏保之后，大字体显示当前模试，或者LOGO。

全彩四头LED遥头光束灯使用说明1．显示屏：A．功能键B．加键C．减键D．确认键E．LED显示窗A B C D操作说明：按功能键A会循环出八种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。

后两位数字代表该种功能所处的.地址码.或速度、的参数。

按B或C键即可修改其参数值。

按D键确认即可。

2.控台模式下LED显示窗功能对照表，（所有的功能按选定后再按D键确认即可）序号显示功能说明1A0016通道地址码，（001—512），B、C键加减地址码数值2H00129通道地址码，（001—512），B、C键加减地址码数值3CC00跳变，（01—99），B、C键修改跳变速度4CP00渐变，（01—99），B、C键修改渐变速度5DE00脉变，（01—99），B、C键修改脉变速度6BEB1声控跑动变化__17R220红色选色，（000—255），B、C键修改选色7G220绿色选色，（000—255），B、C键修改选色7B220兰色选色，（000—255），B、C键修改选色7W220白色选色，（000—255），B、C键修改选色8ID00DMX512ID，（00—51）,ID=0时为关闭ID，只有当D键（确认键）按下，B、C键才可以修改DMX512的ID值。

当起动ID后，每次开机时都会显示5秒的ID值9FROM从机3．DMX5126通道模式序号功能说明第1通道X X轴电机第2通道Y Y轴电机第3通道R调光R调光，线性调光，由暗到亮第4通道G调光G调光，线性调光，由暗到亮第5通道B调光B调光，线性调光，由暗到亮第6通道W调光W调光，线性调光，由暗到亮4．DMX51229通道模式序号功能说明第1通道总调光R、G、B、W总调光，线性调光，由暗到亮第2通道总频闪R、G、B、W总频闪，功能速度，由慢到快第3通道R1调光R1调光，线性调光，由暗到亮第4通道G1调光G1调光，线性调光，由暗到亮第5通道B1调光B1调光，线性调光，由暗到亮第6通道W1调光W1调光，线性调光，由暗到亮第7通道R2调光R2调光，线性调光，由暗到亮第8通道G2调光G2调光，线性调光，由暗到亮第9通道B2调光B2调光，线性调光，由暗到亮第10通道W2调光W2调光，线性调光，由暗到亮第11通道R3调光R3调光，线性调光，由暗到亮第12通道G3调光G3调光，线性调光，由暗到亮第13通道B3调光B3调光，线性调光，由暗到亮第14通道W3调光W3调光，线性调光，由暗到亮第15通道R4调光R4调光，线性调光，由暗到亮第16通道G4调光G4调光，线性调光，由暗到亮第17通道B4调光B4调光，线性调光，由暗到亮第18通道W4调光W4调光，线性调光，由暗到亮第19通道X1X1轴电机第20通道Y1Y1轴电机第21通道X2X2轴电机第22通道Y2Y2轴电机第23通道X3X3轴电机第24通道Y3Y3轴电机第25通道X4X4轴电机第26通道Y4Y4轴电机第27通道电机速度1--250电机速度由快到慢251--255第28通道功能选择0--30：DMX29通道控制；31--50：渐变；(电机可控)51--70：脉变；(电机可控)71--90：跑动；(电机可控)91--110：声控1；(电机可控) 111--130：声控2;(电机可控) 131--150：渐变；(电机不可控) 151--170：脉变；(电机不可控) 171--190：跑动；(电机不可控) 191--210：声控1；(电机不可控) 211--230：声控2(电机不可控) 231--255：空第29通道DMX512ID ID15--9ID210--14ID315--19ID420--24.................ID51255该功能在同一个地址码下，最多可以单控50台灯具注：以上R代表红光，G代表绿光，B代表蓝光，W代表蓝光。

330W电脑摇头光束灯使用说明通道表：产品注意事项：1、安装前请仔细检查机械紧固件是否因运输而松脱，并定期维护。

2、请勿将产品安置在易震动或潮湿的地方。

3、灯泡使用时，应保持电压稳定，电源电压变化不应超过±10%，电压过高，将缩短灯泡的寿命，电压过低，则影响灯泡的光色。

4、开灯前请检查电压是否正常，不适合经常开关电源，电源关闭后，如需再次开灯则必须等待二十分钟后让灯泡完全冷却方可。

5、为了保证产品的使用寿命，请保持干燥和通风，避免在40°或以上的环境下工作。

6、严禁带电安装，拆卸。

产品出现不正常现象切勿擅自拆卸，应请有关专业人员检修（请先检查保险管）。

基本参数：电压：AC220V50HZ，光源：330W，最大功率：380W，保险丝：8A，通道：16/20通道，颜色：14色+白光，图案：8个旋转图案+4个固定图案，频闪：0-10次/秒，速度可调，X轴：540℃、Y轴：270℃，液晶显示：开/关，可中英切换显示，保护：IP20，过热保护，棱镜：8+16棱镜。

菜单结构主界面----设置----运行模式----DMX地址----通道模式----X反转----Y反转----Y反转----XY编码器----无DMX信号----屏幕保护----开机亮泡--颜色轮线性变化--恢复默认设置--手动--系统--软件版本--DMX通道值监控--系统错误记录--总计使用时间--本次使用时间--总计亮泡时间--本次亮泡时间--高级--复位校准--最大亮泡时间--亮泡时间清零--传感器监测--中英文切换--屏幕旋转手动控制此界面用于控制当前灯具，同时自动进入主机状态（不接收DMX信号，向总线发出DMX 信号给从机）。

手动菜单会根据设置菜单中设置的标准16通道或扩展20通道模式，相应的显示16个通道或20个通道。

系统信息。

200W/230W摇头光束灯使用说明书（彩色显示、触摸操作）使用前请仔细阅读说明书目录第1章注意事项与安装 (1)1.维护保养 (1)2.声明 (1)3.产品注意事项 (1)4.产品介绍 (1)5.信号线连接（DMX） (2)6.灯具安装 (2)第2章面板操作 (3)1.概述 (3)2.操作 (3)1.使用直观触摸或编码器操作灯具 (3)2.参数数值输入 (3)3.设置布尔值参数 (4)4.子页面（参数） (4)3.功能操作及参数设置 (4)1.设置DMX地址码 (4)2.设置灯具工作模式 (5)3.设置面板显示设置 (6)4.测试灯具 (6)5.设置灯具工作参数 (7)6.查看灯具当前状态 (7)第3章通道描述 (8)4.通道表 (8)5.通道明细表 (8)1.颜色通道（COLOR） (8)2.图案通道(GOBO) (9)3.水平/垂直轴通道（PAN/TILT） (9)4.调光与频闪 (10)5.光路效果通道 (10)6.复位与开关灯炮 (10)6.通道表注意点 (10)第4章常见故障及使用注意 (12)1.常见故障处理 (12)2.使用注意事项 (13)第1章注意事项与安装1.维护保养●本灯具应保持干燥，避免在潮湿环境下工作。

●间歇性的使用会有效地延长本灯具的寿命。

●为了获得良好的通风效果和灯光效果，要注意经常清洁风扇和风扇网以及透镜。

●请勿用酒精等有机溶剂擦试灯具外壳，以免造成损坏。

2.声明本产品在出厂进时，性能完好，包装完整。

所有使用者应严格遵守以上所陈述的警告事项和操作说明，任何因误用而导致的损坏不在本公司的保证之内，对忽视操作手册而导致的故障和问题亦不在经销商负责的范围内。

本手册如有技术改动，恕不另行通知。

3.产品注意事项●为保证产品的使用寿命，本产切勿摆放在潮湿或漏水的地方，更不能在温度超过60度以上的环境工作●不要将本产品放置在易松动或易震动的地方。

●为避免触电的危险，本产品的维修请求助专业人士维修。

SEVEN STARS激光摇头灯MODEL:V10使用说明使用本灯具前，敬请通读本手册深圳市大普激光科技有限公司开箱检查为了您安全合理的使用本产品，在使用前请仔细阅读用户说明书，并严格按规程操作，以免因误用而导致人身安全或损坏灯具。

在收到产品时，请小心取放；检查产品是否有因运输而可能造成的损坏。

并检查以下配件:1.V10激光灯1台2.DMX信号线1条3.3PIN电源线1条4.说明书1本安装1、安装之前，请确认您所使用的电源电压和灯具所标识的电压相符。

2、需请专业人员进行安装，将灯具安全可靠地固定，并调至合适的照射角度。

3、安装本设备时,请确保在至少0.5米范围内没有极端易燃易爆的物品(装饰物等)，确保灯具与墙壁间隔15厘米以上。

4、请确保通风风扇和排气通道没有其它设备或装饰材料堵塞。

5、基于安全的原因，请使用能承受灯具10倍重量的保险绳进行辅助吊装。

6、产品应固定安装.7、基于安全的原因，将地线接地非常重要。

----------------- 1 ------------------- 激光灯售后服务6 垂直方向旋转 0-255 摇头灯Y轴旋转0到250度 1-160 手动调整161-190 自动从左至右循环移动 191-220 自动从右至左移动 7水平移动 221-255 自动左右来回移动 1-160 手动调整161-190 自动从下至上循环移动 191-220 自动从上至下循环移动 8垂直移动221-255 自动上下来回移动9转速调节 0-255 摇头灯X、Y轴电机速度调节0-2 无缩放 3-92 手动缩放93-146 自动循环从小到大 147-200 自动循环从大到小 10 缩放201-255 自动循环缩放 11 颜色设置 0-255 单颜色无效12 复位0-255该通道值大于等于200时复位6 控制模式 声控、自动、单图案7 特点 可摇头,内存静止和动态图案，可通过DMX进行切换，操作简单灵活。

60W/90W LED摇头灯操作说明书使用前请仔细阅读说明书注意事项：1.维护保养●本灯具应保持干燥，避免在潮湿环境下工作。

●间歇性的使用会有效地延长本灯具的寿命。

●为了获得良好的通风效果和灯光效果，要注意经常清洁风扇和风扇网以及透镜。

●请勿用酒精等有机溶剂擦试灯具外壳，以免造成损坏。

2.声明本产品在出厂进时，性能完好，包装完整。

所有使用者应严格遵守以上所陈述的警告事项和操作说明，任何因误用而导致的损坏不在本公司的保证之内，对忽视操作手册而导致的故障和问题亦不在经销商负责的范围内。

本手册如有技术改动，恕不另行通知。

3.产品注意事项●为保证产品的使用寿命，本产切勿摆放在潮湿或漏水的地方，更不能在温度超过60度以上的环境工作●不要将本产品放置在易松动或易震动的地方。

●为避免触电的危险，本产品的维修请求助专业人士维修。

●灯泡使用时，电源电压变化不应超过±10%，电压过高，将缩短灯泡的寿命，电压过低，则影响灯泡的光色。

●为保证本产品的正常使用，请仔细阅读本说明。

显示屏操作界面：MODE UP DOWN ENTERMODE：1)Addres：0-512地址码：按UP，DOWN.键设置。

ENTER确认。

2)Reset：复位Yes按ENTER确认复位。

3)Auto：自走，按UP，DOWN.键选择。

ENTER确认。

Fast快速自走。

Slow慢速自走。

Sound声控。

Slave从机模式。

4）Pan：X轴正，反向，按UP，DOWN.键选择。

ENTER确认。

5)Tilt：Y轴正，反向，按UP，DOWN.键选择。

ENTER确认。

6)Channel：通道选择，按UP，DOWN.键选择。

ENTER确认。

7)Use time：灯具使用时间。

8)Load：系统复位。

（用户不使用）。

通道说明：13通道模式：通道数值功能备注10-255X轴范围：0-540°20-255Y轴范围：0-270°30-255X轴微调40-255Y轴微调50-255X、Y轴转动速度调节由快到慢60-255总调光由暗到亮70-255频闪由慢到快80-255颜色盘正反流水，由慢到快90-255固定图案正反流水，由慢到快100-255旋转图案正反转动，由慢到快110-255调焦120-255棱镜130-255复位10通道模式：通道数值功能备注10-255X轴范围：0-540°20-255Y轴范围：0-270°30-255X、Y轴转动速度调节由快到慢40-255总调光由暗到亮50-255频闪由慢到快60-255颜色盘正反流水，由慢到快70-255固定图案正反流水，由慢到快80-255旋转图案正反转动，由慢到快90-255调焦100-255棱镜技术参数：●型号：HL-LS0960-I/LS0990-I●电压：AC100-240V50-60Hz●功率：150W●光源：1颗60W/90W高亮度白光LED灯珠●光束角度：17°●通道数：10/13个●控制模式：DMX512、自走、主从、声控●X轴/Y轴：540°/270°●固定图案盘：1个，9图案+白光（可以不选固定图案盘）●旋转图案盘：1个，6图案+白光，图案可更换●色盘：1个色盘，7种颜色加白光●棱镜：1个可旋转三棱镜●调焦：电动调焦。

DescriptionThe G-Spot is a multi-environmental, maintenance-free RGB LED moving head with IP65-rating and a bright color output. It is capable of an even field beam projection with sharp imaging and no color aberrations. The integrated dehumidifier of the G-Spot ensures perfect inner cleanness of the luminaire and no accumulation of dust or externally induced impact on internal optics, gobos or the light source unit. Due to the revolutionary product features, the G-Spotwon the prestigious top industry PLASA Award for Innovation, 2013.Features and benefitsCertifications & classificationsHigh-power IP65 RGB LED light source15327 lumen and 8° to 43° zoom range 2 rotatory gobo wheels, FX wheel, 4-facet prism and ultra-high-speed strobeDMX, RDM and wireless control2000K - 10000K CTC control, no hotspotsLinear frost and smooth iris feature Practically maintenance-free and silent performanceFlicker-free / Programmable scenesPhotometricReportPage 1of 1Manufacturer SGMLuminaireG-spot max All on raw peak Measurement Date 20-05-2017Power Consumption 971W Light Output 15327lm Field Angle 44.1deg Beam Angle 42.3degLuxDiagram PolarDistributionBeamProfile SpectralDistributionGobo wheelSpecificationOptical Data Focus MotorizedFrost0% - 100%, variableLED expected lifetime50,000 hoursLens diameter125 mmLightsource High-power RGB LEDPrism4-facet rotating prismPseudo zoom range1° to 43°Zoom MotorizedZoom range8° to 43°Photometric Color temperature range2000K - 10000KEfficacy16 lm/WLight output all LEDs on15327 lmLight output blue1446 lmLight output green3571 lmLight output red4663 lmLux @ 10m5529 luxLux @ 3m61437 luxLux @ 5m22117 luxMaximum Beam Angle42 °Maximum Field Angle44 °Minimum Beam Angle9 °Minimum Field Angle11 °Physical Color options Black - RAL 9004Custom color - Any RALWhite - RAL 9010IP class IP65Lens material AR-coated glassMaterial AluminiumPlastic PA6.6Stainless SteelNet dimensions470 x 805 x 492 mmNet dimensions inches18.5 x 31.7 x 19.4 inchesNet max height821 mmNet weight52 kg (114.7 lbs)Features Dehumidifier Base / HeadDimming ElectronicEffect wheels Continuous rotation with variable speed and directionGobo wheel (1)6 rotatable, indexable, and interchangeable gobos + openGobo wheel (2)5 rotatable, indexable, and interchangeable gobos + openIris1% - 100%, pulse effectPan540°Strobe Ultra-high-speed strobe effectsTilt270°Electrical AC power, max.190 - 264V 50/60HzAC Power, nominal208 - 240V 50/60HzElectrical Protection Overload protectionMain fuse T12A - 250VMax Inrush Current 230VAC30 AMax power consumption1150 WPower factor0.97 PF (230 V) PF (230V)Power Supply Unit Auto-ranging electronic switch-modeStandby power consumption70 WTypical power consumption750 WProgramming and Control16-bit control Dimmer, colors, pan/tilt, gobo index/rotation, zoom, focusCabled DMX 5 pin XLR input/outputDMX channels24 or 30DMX modes2Protocol USITT DMX512AWireless DMX (LumenRadio)RDM ANSI E1.20Setting and addressing Control panelOLED graphical display / 4 buttonsRDM ANSI E1.20RFIDStandalone mode Up to 24 programmable scenesWireless DMX Lumen Radio with RDMConnections DMX data in/out IP65 XLR 5-pin cable, 0,2 m (7.8 in)Power Power input connectorInstallation Mounting point 4 x 2 quarter-turn locking pointsOrientation AnyRigging possibilities Hanging (Omega Brackets included)Safety features 2 attachment points for safety wireMinimum distance to combutiblematerials: 0.3 meter (11 in).Thermal Cooling Active, Forced Air, Temperature-regulatedHumidity (max.)98 %Temperature range, Operating-40°C to 50°CTemperature range, Start-up-20°C to 50°CTemperature range, Storage-40°C to 80°CThermal Protection Automatic overtemperature protectionIncluded items Included items 2 Omega bracket with quater-turn fasteners2 m power cableSafety instructions and installation quick guideGobos Glass Borosilicate high-temperature glassImage diameter30 mmMaximum thickness glass 3.5 mm colored glass or textured gobosMaximum thickness metal 1.1 mm black & whiteMetal Not RecommendedOutside diameter37.5 mmConforms To CE - 2014/30/EU: EMC Directive EN 55103-1EN 55103-2EN 61000-3-2EN 61000-3-3CE - 2014/35/EU: Low VoltageDirectiveEN 60598-1EN 60598-2-17EN 62471EN 60529RoHS2 Directive2011/65/EUUL UL Std. 1573Certified To CSA CSA E60598-1, Ed: 2CSA-E598-2-17-98, Ed: 1NOTES:Due to continuous improvements and innovations, specifications may change without notice.LEDs' expected lifetime provided by manufacturer and obtained under manufacturer’s test conditions.Zoom range defined as a minimum beam angle to a maximum field angle.Photometric measurements obtained with Goniometer Scan / SGM Illumination Lab 1.6.0.0.Lumen output in pixel products is calculated.。

10mm LED摇头灯使用说明书(SRM-6115)介绍欢迎您使用“GENI”出品的MINI LED摇头灯。

该款摇头灯具有DMX接收、声控自连机功能，采用按键选择和8段数码显示的操作界面，易操作；外型小巧，适合各类型娱乐场所使用。

z主要特点＊ DMX-512控制，11个DMX通道＊ DMX接收、自动、声控自连机功能＊ RGBW混色均为255级＊ 具有模式通道，可在DMX接收时，运行单机的自动、声控程序＊ RGB总调光0-100%＊ 频闪速度 10次/秒~10秒/次＊ 10mm LED：36颗Red、36颗Green、36颗Blue＊ PAN方向扫描540°＊ TILT方向扫描230°＊ PAN 、TILT 方向及速度可调技术参数名称：大功率LED摇头灯型号：SRM-6115光源：10mm LED：37颗Red、36颗Green、36颗Blue电源：96~240VAC 50/60Hz功率：21W尺寸：L252 X W224 X 375 MM重量：4.45Kg为了您方便的使用，请在使用之前仔细阅读说明书。

安全警告z在使用之前请仔细阅读说明书，遵守操作指引。

z适合于室内使用，灯具应位于干燥通风之处，以防潮气、雨水侵入,造成短路。

z不可安装在靠近热源的地方，以免灯具温度升高，损害灯具。

z不可堵塞通风孔，保证通风散热良好。

z灯具应接在有地线的电源上，电源电压应与灯具所标的额定电压相符。

z如果保险丝损坏，应更换同种类型的保险丝。

z灯体未附任何备用件，维修时只能选用厂家提供之配件。

z使用环境温度不超过40℃。

z如有问题，应请专业人员维修。

面板说明MINI摇头灯采用四个按键（FUN，ENTER，DOWN，UP）和四个8段数码管显示的操作界面。

按FUN按键，进入功能菜单或退回到上一级菜单。

按DOWN、UP按键则可修改当前显示的功能顶。

当按DOWN或UP时，数码管上的四个点闪烁时，表示改变了当前功能项的值。
